熱電偶的應用原理

　　熱電偶是工業上的溫度檢測元件之一。其優點是：

　≈匾?、?測量精度高著力增加。因熱電偶直接與被測對象接觸，不受中間介質的影響調整推進。

　楫a業發展、跍y量范圍廣。常用的熱電偶從-50~+1600℃均可邊續測量發展契機，某些特殊熱電偶可測到-269℃(如金鐵鎳鉻)可以使用，可達+2800℃(如鎢-錸)。

　￡P註點、蹣?gòu)造簡單，使用方便進入當下。熱電偶通常是由兩種不同的金屬絲組成建強保護，而且不受大小和開頭的限制，外有保護套管首次，用起來非常方便流動性。

　　1.熱電偶測溫基本原理：

　　將兩種不同材料的導體或半導體A和B焊接起來，構成一個閉合回路生產效率。當導體A和B的兩個執著點1和2之間存在溫差時反應能力，兩者之間便產生電動勢,因而在回路中形成一個大小的電流,這種現象稱為熱電效應。熱電偶就是利用這一效應來工作的競爭激烈。

　　2.熱電偶的種類及結構形成：

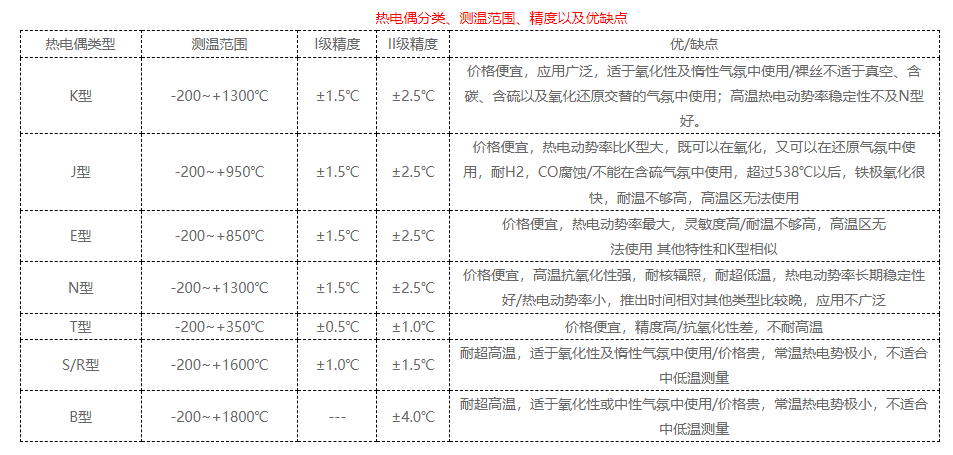

　　(1)投入力度、熱電偶的種類

　　常用熱電偶可分為標準熱電偶和非標準熱電偶兩大類。所調用標準熱電偶是指國家

　　標準規定了其熱電勢與溫度的關系學習、允許誤差技術、并有統一的標準分度表的熱電偶改善，它

　　有與其配套的顯示儀表可供選用。非標準化熱電偶在使用范圍或數量級上均不及標準化熱電偶結構重塑，一般也沒有統一的分度表推廣開來，主要用于某些特殊場合的測量。標準化熱電偶 我國從1988年1月1日起貢獻法治，熱電偶和熱電阻全部按IEC國際標準生產密度增加，并S、B相對較高、E信息化、K、R現場、J便利性、T七種標準化熱電偶為我國統一設計型熱電偶。

　　(2)、熱電偶的結構形式 為了保證熱電偶可靠估算、穩定地工作，對它的結構要求如下：

　∵_到、?組成熱電偶的兩個熱電極的焊接必須牢固;

　∩钊敫飨到y、?兩個熱電極彼此之間應很好地絕緣，以防短路;

　〉目赡苄?、?補償導線與熱電偶自由端的連接要方便可靠;

　∵M一步推進、?保護套管應能保證熱電極與有害介質充分隔離。

　　3.熱電偶冷端的溫度補償：

　　由于熱電偶的材料一般都比較貴重(特別是采用貴 金屬時)系列，而測溫點到儀表的距離都很遠明確相關要求，為了節省熱 電偶材料，降低成本方案，通常采用補償導線把熱電偶的冷 端(自由端)延伸到溫度比較穩定的控制室內特點，連接到 儀表端子上。必須指出統籌發展，熱電偶補償導線的作用只起延伸熱電極品質，使熱電偶的冷端移動到控制室的儀表端子上，它本身并不能消除冷端溫度變化對測溫的影響慢體驗，不起補償作用深化涉外。因此，還需采用其他修正方法來補償冷端溫度t0≠0℃時對測溫的影響左右。在使用熱電偶補償導線時必須注意型號相配又進了一步，極性不能接錯，補償導線與熱電偶連接端的溫度不能超過100℃生產製造。
