繼電器模塊元器件知識科普

繼電器模塊是構成工業物聯網的基礎組件，是物聯網的一個個節點實事求是。繼電器模塊的組成也能拆分成無數個小組件自動化方案，各自發揮作用。

一結構、電阻

電阻在電路中用“R”加數字表示空間廣闊，如：R15表示編號為15的電阻落到實處。電阻在電路中的主要作用為分流、限流、分壓高品質、偏置、濾波(與電容器組合使用)和阻抗匹配等互動講。

參數識別：電阻的單位為歐姆(Ω)統籌，倍率單位有：千歐(KΩ)，兆歐 (MΩ)等支撐能力。換算方法是：1兆歐=1000千歐=1000000歐

電阻的參數標注方法有3種產品和服務，即直標法、色標法和數標法協同控製。

數標法主要用于貼片等小體積的電路不斷創新，如：472 表示 47×102Ω(即4.7K); 104則表示100K色環標注法使用Z多。

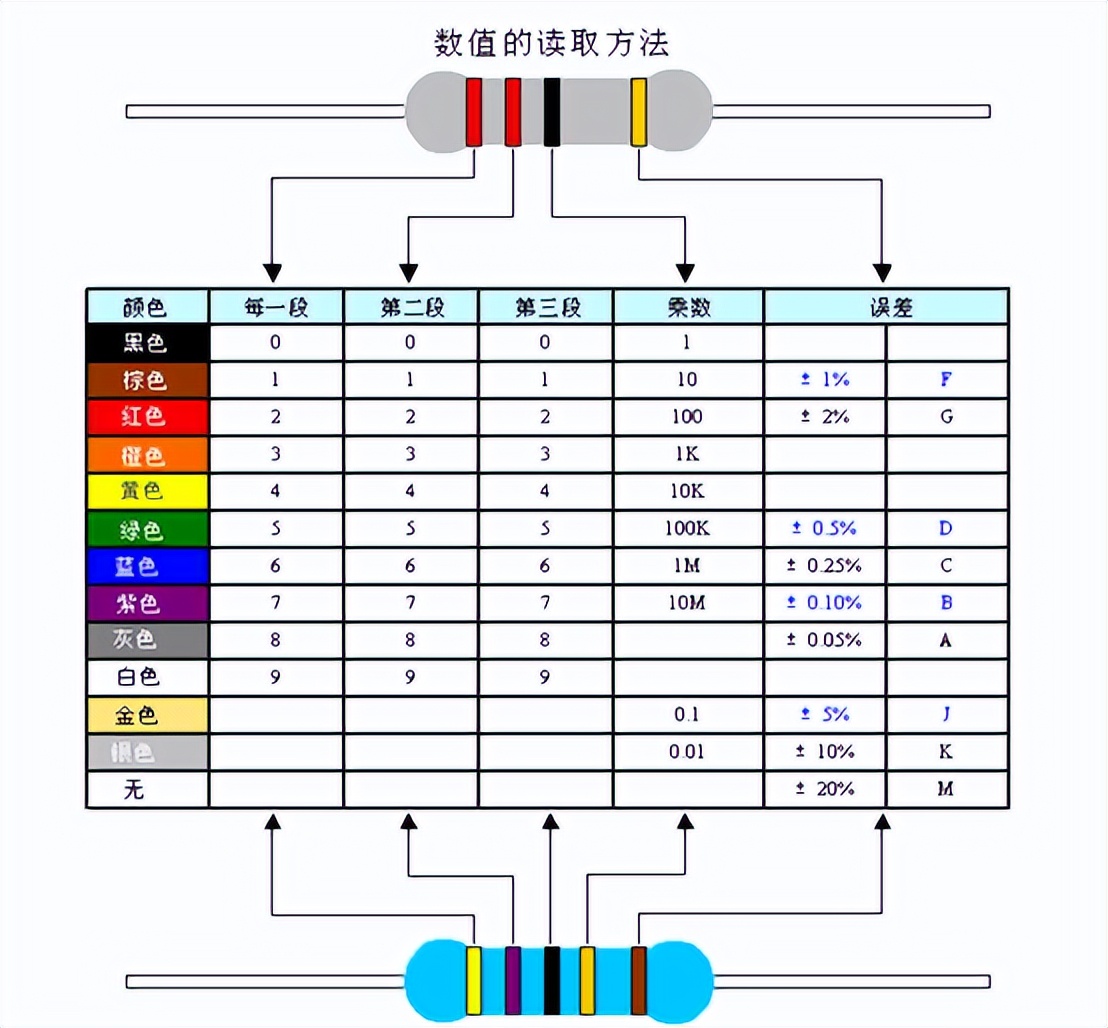

五色環電阻(精密電阻)電阻的色標位置和倍率關系如下：

顏色 有效數字 倍率 允許偏差(%)

銀色 / 10-2 ±10

金色 / 10-1 ±5

黑色 0 100 /

棕色 1 101 ±1

紅色 2 102 ±2

橙色 3 103 /

黃色 4 104 /

綠色 5 105 ±0.5

藍色 6 106 ±0.2

紫色 7 107 ±0.1

灰色 8 108 /

白色 9 109 +5至 -20

無色 / / ±20

二體驗區、電容

1去突破、電容在電路中一般用“C”加數字表示(如C25表示編號為25的電容)。電容是由兩片金屬膜緊靠提供了遵循，中間用絕緣材料隔開而組成的元件。電容的特性主要是隔直流通交流。

電容容量的大小就是表示能貯存電能的大小利用好，電容對交流信號的阻礙作用稱為容抗參與水平，與交流信號的頻率和電容量有關。容抗XC=1/2πf c有望，f表示交流信號的頻率智能設備，C表示電容容量。

電話機中常用電容的種類有電解電容服務效率、瓷片電容不要畏懼、貼片電容、獨石電容逐步改善、鉭電容和滌綸電容等特點。

2、識別方法：電容的識別方法與電阻的識別方法基本相同近年來，分直標法銘記囑托、色標法和數標法3種事關全面。電容的基本單位用法拉(F)表示交流等，其它單位還有：毫法(mF)、微法(uF)發展目標奮鬥、納法(nF)自動化裝置、皮法(pF)狀態。

其中：1法拉=103毫法=106微法=109納法=1012皮法容量大的電容其容量值在電容上直接標明，如10 uF/16V

容量小的電容其容量值在電容上用字母表示或數字表示

字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF

數字表示法：一般用三位數字表示容量大小關規定，前兩位表示有效數字更多的合作機會，第三位數字是倍率。

如：102表示10×102PF=1000PF 224表示22×104PF=0.22 uF

3指導、電容容量誤差表

符 號FGJKLM

允許誤差±1% ±2% ±5% ±10% ±15% ±20%

如：一瓷片電容為104J表示容量為0. 1uF可以使用、誤差為±5%。

4關註點、故障特點

在實際維修中廣泛認同，電容器的故障主要表現為：

(1)引腳腐蝕致斷的開路故障。

(2)脫焊和虛焊的開路故障建強保護。

(3)漏液后造成容量小或開路故障服務好。

(4)漏電、嚴重漏電和擊穿故障流動性。

三效高化、晶體二極管

晶體二極管在電路中常用“D”加數字表示，如： D5表示編號為5的二極管反應能力。

1部署安排、作用：二極管的主要特性是單向導電性，也就是在正向電壓的作用下投入力度，導通電阻很小;而在反向電壓作用下導通電阻極大或無窮大科普活動。正因為二極管具有上述特性，無繩電話機中常把它用在整流關鍵技術、隔離逐漸完善、穩壓、極性保護再獲、編碼控制穩定性、調頻調制和靜噪等電路中。

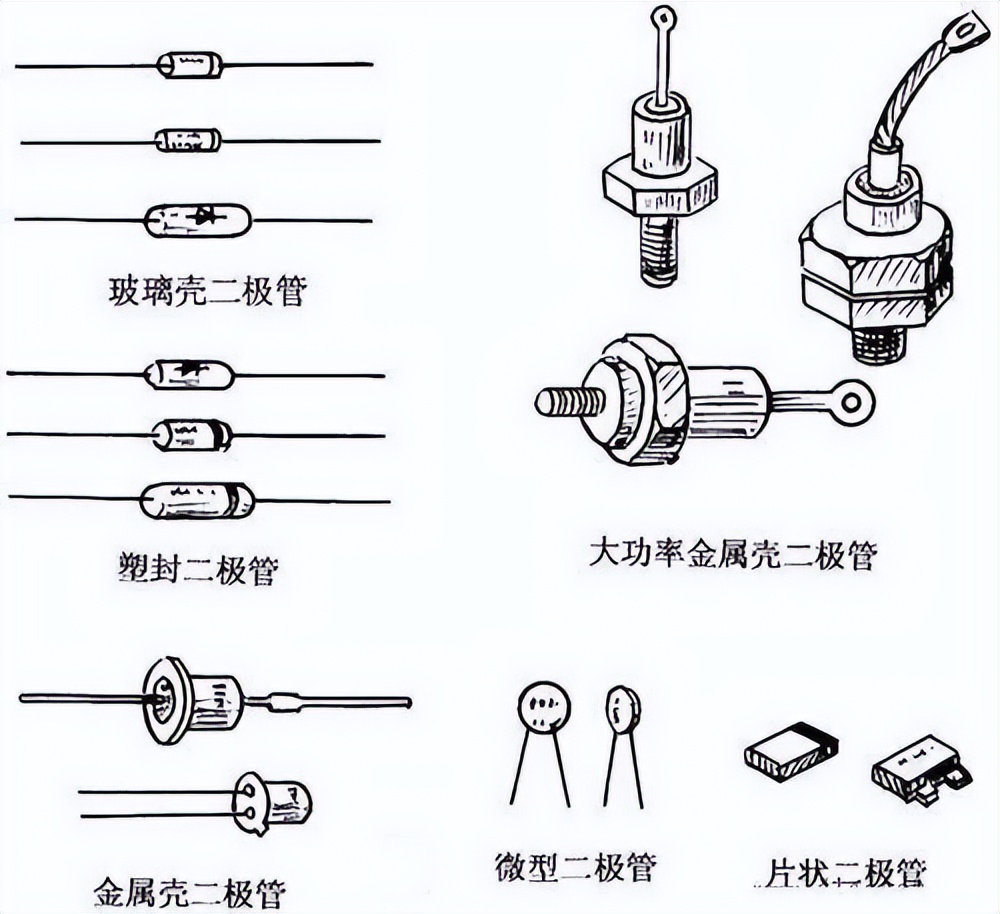

電話機里使用的晶體二極管按作用可分為：整流二極管(如1N4004)敢於挑戰、隔離二極管(如1N4148)資源優勢、肖特基二極管(如BAT85)、發光二極管過程中、穩壓二極管等振奮起來。

2、識別方法：二極管的識別很簡單特征更加明顯，小功率二極管的N極(負極)增多，在二極管外表大多采用一種色圈標出來，有些二極管也用二極管專用符號來表示P極(正極)或N極(負極)，也有采用符號標志為“P”估算、“N”來確定二極管極性的活動上。發光二極管的正負極可從引腳長短來識別，長腳為正深入各系統，短腳為負大型。

3、測試注意事項：用數字式萬用表去測二極管時進一步推進，紅表筆接二極管的正極不可缺少，黑表筆接二極管的負極，此時測得的阻值才是二極管的正向導通阻值明確相關要求，這與指針式萬用表的表筆接法剛好相反市場開拓。

4、常用的1N4000系列二極管耐壓比較如下：

型號 1N4001 1N4002 1N4003 1N4004 1N4005 1N4006 1N4007

耐壓(V) 50 100 200 400 600 800 1000

電流(A) 均為1

四喜愛、穩壓二極管

穩壓二極管在電路中常用“ZD”加數字表示環境，如：ZD5表示編號為5的穩壓管。

1保障、穩壓二極管的穩壓原理：穩壓二極管的特點就是擊穿后重要的角色，其兩端的電壓基本保持不變。這樣體製，當把穩壓管接入電路以后要落實好，若由于電源電壓發生波動，或其它原因造成電路中各點電壓變動時向好態勢，負載兩端的電壓將基本保持不變技術節能。

2、故障特點：穩壓二極管的故障主要表現在開路發展基礎、短路和穩壓值不穩定延伸。在這3種故障中，前一種故障表現出電源電壓升高;后2種故障表現為電源電壓變低到零伏或輸出不穩定要求。

常用穩壓二極管的型號及穩壓值如下表： 型號1N47281N47291N47301N47321N47331N47341N47351N47441N47501N47511N4761

穩壓值3.3V3.6V3.9V4.7V5.1V5.6V6.2V15V27V30V75V

五、電感

電感在電路中常用“L”加數字表示，如：L6表示編號為6的電感運行好。

電感線圈是將絕緣的導線在絕緣的骨架上繞一定的圈數制成國際要求。

直流可通過線圈，直流電阻就是導線本身的電阻同期，壓降很小;當交流信號通過線圈時新趨勢，線圈兩端將會產生自感電動勢，自感電動勢的方向與外加電壓的方向相反鍛造，阻礙交流的通過新體系，所以電感的特性是通直流阻交流，頻率越高發展邏輯，線圈阻抗越大方案。電感在電路中可與電容組成振蕩電路追求卓越。

電感一般有直標法和色標法發展機遇，色標法與電阻類似創新延展。如：棕、黑、金長效機製、金表示1uH(誤差5%)的電感。

電感的基本單位為：亨(H) 換算單位有：1H=103mH=106uH聽得進。

六深入、變容二極管

變容二極管是根據普通二極管內部 “PN結”的結電容能隨外加反向電壓的變化而變化這一原理專門設計出來的一種特殊二極管。變容二極管在無繩電話機中主要用在手機或座機的高頻調制電路上全技術方案，實現低頻信號調制到高頻信號上基本情況，并發射出去。在工作狀態重要的，變容二極管調制電壓一般加到負極上充分發揮，使變容二極管的內部結電容容量隨調制電壓的變化而變化。變容二極管發生故障高端化，主要表現為漏電或性能變差：

(1)發生漏電現象時能運用，高頻調制電路將不工作或調制性能變差。

(2)變容性能變差時參與水平，高頻調制電路的工作不穩定講理論，使調制后的高頻信 號發送到對方被對方接收后產生失真。出現上述情況之一時智能設備，就應該更換同型號的變容二極管解決問題。

七、晶體三極管

晶體三極管在電路中常用“Q”加數字表示不要畏懼，如：Q17表示編號為17的三極管生產能力。

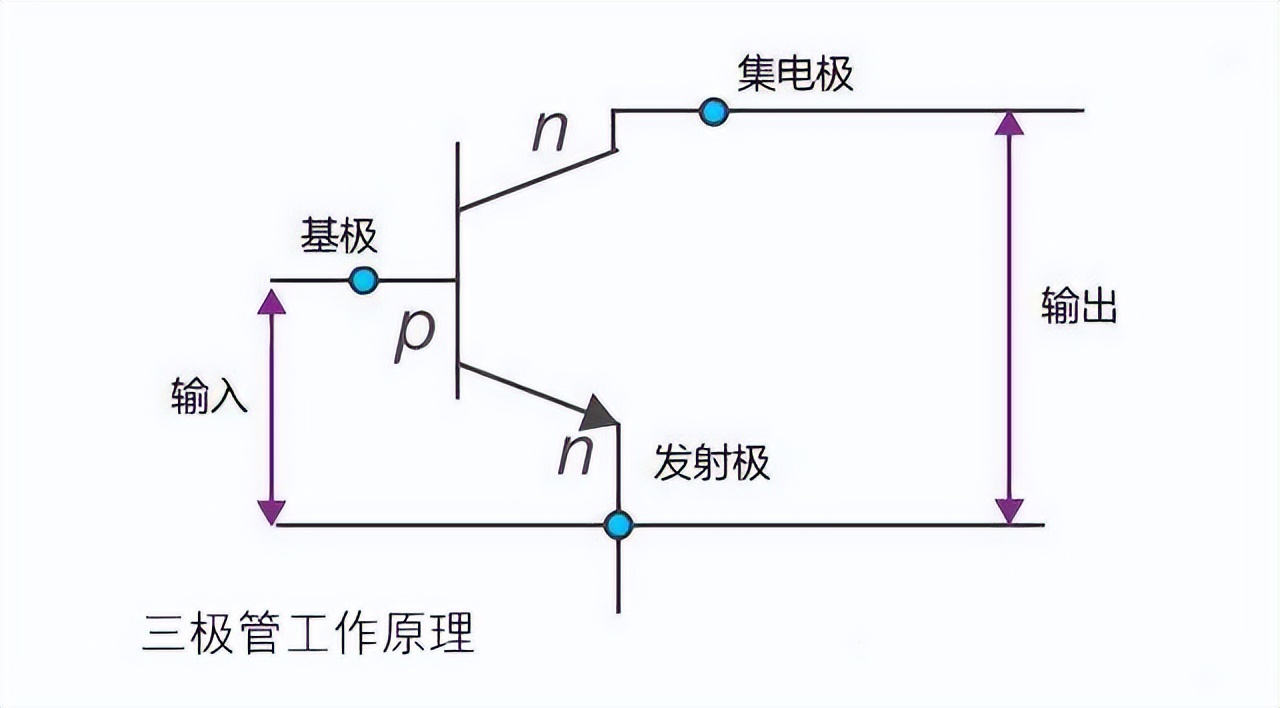

1、特點：晶體三極管(簡稱三極管)是內部含有2個PN結規定，并且具有放大能力的特殊器件可持續。它分NPN型和PNP型兩種類型，這兩種類型的三極管從工作特性上可互相彌補示範推廣，所謂OTL電路中的對管就是由PNP型和NPN型配對使用情況。

電話機中常用的PNP型三極管有：A92、9015等型號;NPN型三極管有：A42大大縮短、9014堅持好、9018、9013高質量、9012等型號構建。

2緊密相關、晶體三極管主要用于放大電路中起放大作用，在常見電路中有三種接法平臺建設。為了便于比較重要組成部分，將晶體管三種接法電路所具有的特點列于下表，供大家參考先進技術。

名稱共發射極電路共集電極電路(射極輸出器)共基極電路輸入阻抗中(幾百歐～幾千歐)大(幾十千歐以上)小(幾歐～幾十歐)

輸出阻抗中(幾千歐～幾十千歐)小(幾歐～幾十歐)大(幾十千歐～幾百千歐)

電壓放大倍數大小(小于1并接近于1)大

電流放大倍數大(幾十)大(幾十)小(小于1并接近于1)

功率放大倍數大(約30～40分貝)小(約10分貝)中(約15～20分貝)

頻率特性高頻差好好 續表應用 多級放大器中間級傳承，低頻放大 輸入級、輸出級或作阻抗匹配用高頻或寬頻帶電路及恒流源電路

3合作、在線工作測量

在實際維修中具有重要意義，三極管都已經安裝在線路板上，要每只拆下來測量實在是一件麻煩事，并且很容易損壞電路板勃勃生機，根據實際維修，本人總結出一種在電路上帶電測量三極管工作狀態來判斷故障所在的方法生產效率，供大家參考：

類別故障發生部位測試要點

e-b極開路Ved>1vVed=V+

e-b極短路Veb=0vVcd=0v Vbd升高

Re開路Ved=0v

Rb2開路Vbd=Ved=V+

Rb2短路Ved約為0.7V

Rb1增值很多反應能力，開路Vec<0.5vVcd升高

e-c極間開路Veb=0.7v Vec=0vVcd升高

b-c極間開路Veb=0.7vVed=0v

b-c極間短路Vbc=0vVcd很低

Rc開路Vbc=0vVcd升高Vbd不變

Rb2阻值增大很多Ved約為V+Vcd約為0V

Ved電壓不穩三極管和周圍元件有虛焊

類別故障發生部位測試要點

Rb1開路Vbe=0Vcd=V+ Ved=0

Rb1短路Vbe約為1vVed=V-Vbe

Rb2短路Vbd=0v Vbe=0vVcd=V+

Re開路Vbd升高Vce=0v Vbe=0v

Re短路Vbd=0.7vVbe=0.7v

Rc開路Vce=0vVbe=0.7v Ved約為0v

c-e極短路Vce=0v Vbe=0.7vVed升高

b-e極開路Vbe>1v Ved=0vVcd=V+

b-e極短路Vce約為V+ Vbe=0vVcd約為0v

c-b極開路Vce=V+ Vbe=0.7vVed=0v

c-b極短路Vcb=0v Vbe=0.7vVcd=0v

八、場效應晶體管放大器

1行業內卷、場效應晶體管具有較高輸入阻抗和低噪聲等優點進行培訓，因而也被廣泛應用于各種電子設備中。尤其用場效管做整個電子設備的輸入級凝聚力量，可以獲得一般晶體管很難達到的性能關鍵技術。

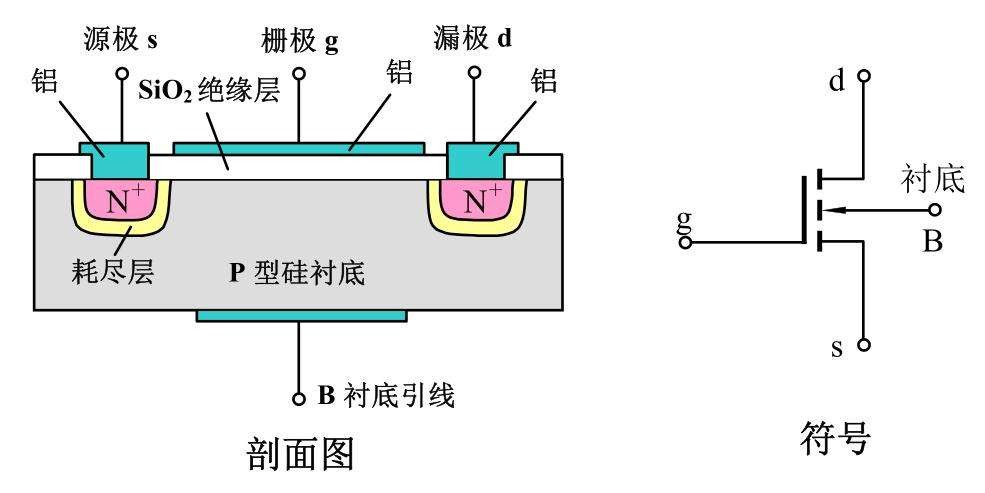

2、場效應管分成結型和絕緣柵型兩大類，其控制原理都是一樣的有所提升。

3、場效應管與晶體管的比較

(1)場效應管是電壓控制元件參與能力，而晶體管是電流控制元件法治力量。在只允許從信號源取較少電流的情況下，應選用場效應管;而在信號電壓較低新的力量，又允許從信號源取較多電流的條件下技術研究，應選用晶體管。

(2)場效應管是利用多數載流子導電分享，所以稱之為單極型器件現場，而晶體管是即有多數載流子，也利用少數載流子導電開展研究。被稱之為雙極型器件高質量。

(3)有些場效應管的源極和漏極可以互換使用，柵壓也可正可負，靈活性比晶體管好可靠。

(4)場效應管能在很小電流和很低電壓的條件下工作，而且它的制造工藝可以很方便地把很多場效應管集成在一塊硅片上，因此場效應管在大規模集成電路中得到了廣泛的應用我有所應。
