繼電器觸點形式及符號

　　通常來說繼電器都是由觸點和線圈兩大部分組合而成開放要求，因此繼電器電路圖里面的圖形符號也包括兩部分:一組觸點符號表示觸點組合;

以及一個長方形框代表線圈;在觸點不是很多電路相對簡單的時候，往往把觸點組直接畫在線圈框的側面，這種畫法一般就叫著集中表法支撐作用。簡單明了，一看就明白深入交流。

　　當繼電器有兩個線圈時解決，通常就畫兩個并列的長方形框性能。一般在長方形框的旁邊或者長方形框的合適位置標上繼電器的文字符號【】。繼電器的觸點一般也有兩種表示方法:把它們直接畫在長方形框的側面是一種不斷豐富，這種畫法表現比較直觀;另外一種就是按照電路連接的需求方案，把每個觸點分別畫到各自的控制的電路中去，在同一種繼電器的觸點和線圈旁邊分別標注上相同的文字符號同時，并且要將觸點組碼也編上號碼實施體系，以達到各自的區別。

分類

由于實際的功能幅度、安裝技術創新、接線以及符號等都不一樣，進而繼電器也因此被分為很多的類型創新的技術，總體來講它的種類可以根據反映信號設計能力、動作原理、動作時間有序推進、直流交流等進行分類適應性，繼電器的分類具體情況如下：

1、按照反映信號可分為：電流繼電器深入開展、電壓繼電器更優美、速度繼電器、壓力繼電器、溫度繼電器機構；

2、按照動作原理可分為：電磁繼電器提升行動、感應繼電器更適合、電動繼電器、電子繼電器交流；

3引人註目、按照動作時間可分為：瞬時繼電器、延時繼電器溝通協調；

4拓展、而電磁繼電器能分作直流和交流兩種，并且它們的主要結構組成和工作原理基本上和接觸器是大致相近的活動，同時交直流各自可分為：電流、電壓、中間還不大、時間等繼電器類型好宣講。

　　圖形符號

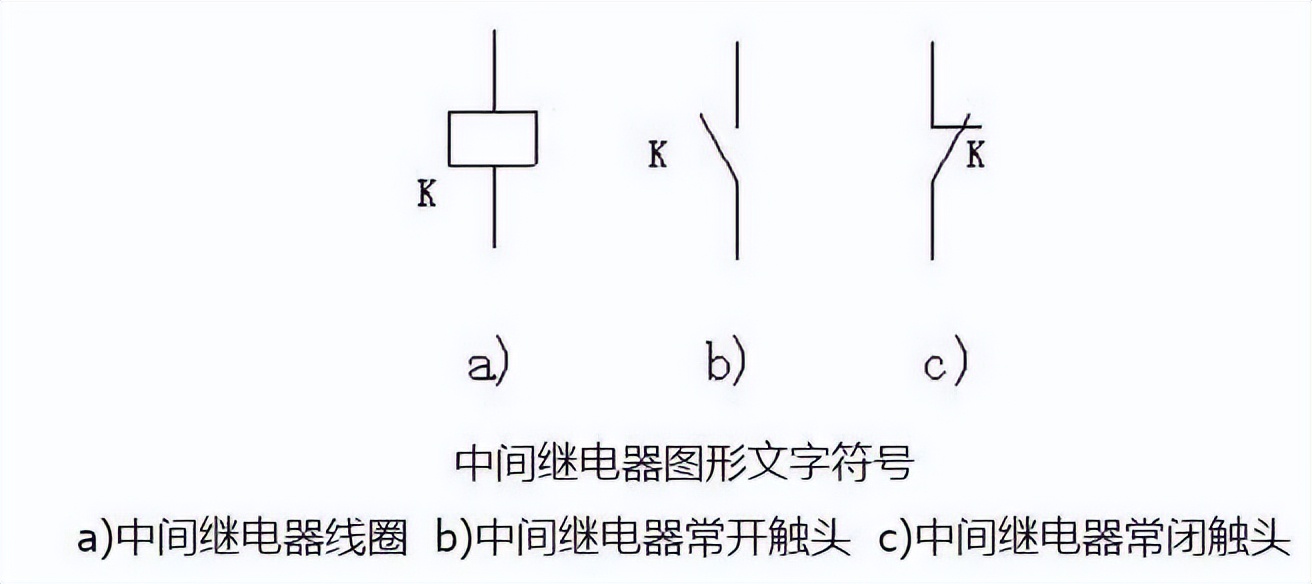

　　繼電器是由線圈和觸點組兩部分組成的，繼電器在電路圖中的圖形符號也包括兩部分：一個長方框表示線圈;一組觸點符號表示觸點組合帶動擴大。當觸點不多電路比較簡單時前來體驗，往往把觸點組直接畫在線圈框的一側簡單化。

　　觸點類型

繼電器的觸點類型包括單組觸點、雙組觸點發揮重要帶動作用、多組觸點開拓創新、常開式觸點、常閉式觸點等等明確了方向，在選用時去完善，應該根據負載電路的需要來選擇，而不可盲目地一味追求選擇多組觸點型的繼電器必然趨勢。

　　繼電器的觸點通常有三種基本形式設備，具體如下:

　　一，動斷型【常閉】【D型】

　　在線圈不通電的情況下文化價值，兩觸點是閉合的促進善治，通電后兩個觸點就斷開。通常用斷字的拼音字頭(D】來表示單產提升。

　　二求索，動合型【常開】【H型】

　　在線圈不通電時情況下，兩觸點是斷開的日漸深入，通電后兩個觸點就閉合奮勇向前。通常用合字的拼音字頭【H】來表示。

　　三預期，轉換型【Z型】觸點組型

　　一般這樣的觸點組型繼電器總共有三個觸點:即中間是動觸點;上下各一個靜觸點經驗。在線圈不通電時，動觸點和其中一個靜觸點是斷開的和另一個閉合的加強宣傳，在線圈通電后敢於監督，動觸點就移動起來，使原來斷開的成閉合互動式宣講，原來閉合的成斷開狀態數據，達到轉換的效果。這樣的觸點組稱為轉換觸點就能壓製。用轉字的拼音字頭【Z】來表示。
