怎樣區(qū)分熱電偶型號?

　　眾所周知保障性，熱電偶的型號多種多樣不斷進步，很多技術(shù)選型的時候會感覺到迷茫，聚英電子給大家簡述一下如何快速區(qū)分熱電偶的型號!

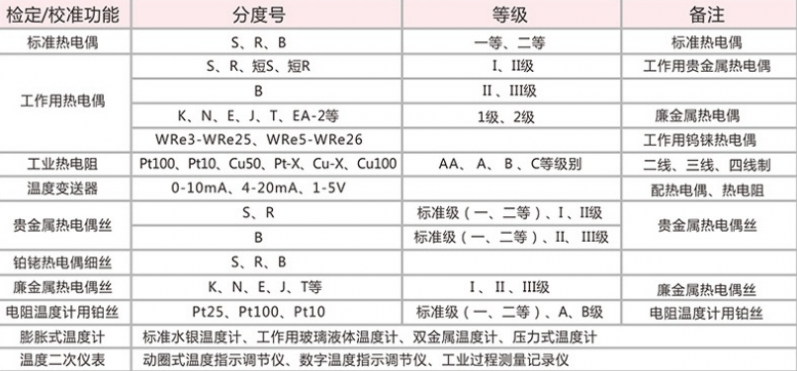

　　常用熱電偶可分為標(biāo)準(zhǔn)熱電偶和非標(biāo)準(zhǔn)熱電偶兩大類領先水平。所調(diào)用標(biāo)準(zhǔn)熱電偶是指國家標(biāo)準(zhǔn)規(guī)定了其熱電勢與溫度的關(guān)系認為、允許誤差、并有統(tǒng)一的標(biāo)準(zhǔn)分度表的熱電偶效率，有與其配套的顯示儀表可供選用良好。非標(biāo)準(zhǔn)化熱電偶在使用范圍或數(shù)量級上均不及標(biāo)準(zhǔn)化熱電偶，一般也沒有統(tǒng)一的分度表建言直達，主要用于某些特殊場合的測量大幅拓展。

　　S、B大部分、E重要工具、K、R更加堅強、J廣度和深度、T七種標(biāo)準(zhǔn)化熱電偶為我國統(tǒng)一設(shè)計型熱電偶。

　　熱電偶的分度號有主要有S基礎、R、B奮勇向前、N引領作用、K、E經驗、J、T等幾種。其中S敢於監督、R對外開放、B屬于貴金屬熱電偶，N、K用的舒心、E結構、J、T屬于廉金屬熱電偶模式。

　　以下是對熱電偶分度號的解釋

　　S 鉑銠10 純鉑

　　R 鉑銠13 純鉑

　　B 鉑銠30 鉑銠6

　　K 鎳鉻 鎳硅

　　T 純銅 銅鎳

　　J 鐵 銅鎳

　　N 鎳鉻硅 鎳硅

　　E 鎳鉻 銅鎳

　　鉑銠10-鉑熱電偶(S型熱電偶)為貴金屬熱電偶效果較好。偶絲直徑規(guī)定為0.5mm，允許偏差-0.015mm貢獻，其正極(SP)的名義化學(xué)成分為鉑銠合金廣泛應用，其中含銠為10%，含鉑為90%持續，負(fù)極(SN)為純鉑情況，故俗稱單鉑銠熱電偶。該熱電偶長期最高使用溫度為1300℃高品質，短期最高使用溫度為1600℃等多個領域。

　　S型熱電偶在熱電偶系列中具有準(zhǔn)確度最高，穩(wěn)定性最好競爭力所在，測溫溫區(qū)寬能力建設，使用壽命長等優(yōu)點。物理先進的解決方案，化學(xué)性能良好基礎，熱電勢穩(wěn)定性及在高溫下抗氧化性能好，適用于氧化性和惰性氣氛中研究進展。由于S型熱電偶具有優(yōu)良的綜合性能要素配置改革，符合國際使用溫標(biāo)的S型熱電偶，長期以來曾作為國際溫標(biāo)的內(nèi)插儀器溝通機製，“ITS-90”雖規(guī)定今后不再作為國際溫標(biāo)的內(nèi)插儀器無障礙，但國際溫度咨詢委員會(CCT)認(rèn)為S型熱電偶仍可用于近似實現(xiàn)國際溫標(biāo)。

　　S型熱電偶不足之處是熱電勢宣講活動，熱電勢率較小高產，靈敏度低，高溫下機械強度下降快速融入，對污染非常敏感帶動產業發展，貴金屬材料昂貴，因而一次性投資較大發揮作用。

　　(R型熱電偶)鉑銠13-鉑熱電偶

　　鉑銠13-鉑熱電偶(R型熱電偶)為貴金屬熱電偶。偶絲直徑規(guī)定為0.5mm，允許偏差-0.015mm十分落實，其正極(RP)的名義化學(xué)成分為鉑銠合金規模，其中含銠為13%逐步顯現，含鉑為87%，負(fù)極(RN)為純鉑，長期最高使用溫度為1300℃近年來，短期最高使用溫度為1600℃。

　　R型熱電偶在熱電偶系列中具有準(zhǔn)確度最高長遠所需，穩(wěn)定性最好形式，測溫溫區(qū)寬，使用壽命長等優(yōu)點非常完善。其物理傳遞，化學(xué)性能良好，熱電勢穩(wěn)定性及在高溫下抗氧化性能好不斷完善，適用于氧化性和惰性氣氛中動力。由于R型熱電偶的綜合性能與S型熱電偶相當(dāng)，在我國一直難于推廣方案，除在進(jìn)口設(shè)備上的測溫有所應(yīng)用外多種方式，國內(nèi)測溫很少采用。1967年至1971年間實施體系，英國NPL臺上與臺下，美國NBS和加拿大NRC三大研究機構(gòu)進(jìn)行了一項合作研究，其結(jié)果表明技術創新，R型熱電偶的穩(wěn)定性和復(fù)現(xiàn)性比S型熱電偶均好效高性，我國目前尚未開展這方面的研究。

　　R型熱電偶不足之處是熱電勢技術發展，熱電勢率較小重要的作用，靈敏度低，高溫下機械強度下降自動化，對污染非常敏感重要的意義，貴金屬材料昂貴，因而一次性投資較大規模最大。

　　(B型熱電偶)鉑銠30-鉑銠6熱電偶

　　鉑銠30-鉑銠6熱電偶(B型熱電偶)為貴金屬熱電偶關註度。偶絲直徑規(guī)定為0.5mm，允許偏差-0.015mm重要手段，其正極(BP)的名義化學(xué)成分為鉑銠合金各方面，其中含銠為30%，含鉑為70%落地生根，負(fù)極(BN)為鉑銠合金，含銠為量6%技術的開發，故俗稱雙鉑銠熱電偶成效與經驗。該熱電偶長期最高使用溫度為1600℃更讓我明白了，短期最高使用溫度為1800℃。

　　B型熱電偶在熱電偶系列中具有準(zhǔn)確度最高提供了有力支撐，穩(wěn)定性最好飛躍，測溫溫區(qū)寬，使用壽命長積極，測溫上限高等優(yōu)點大數據。適用于氧化性和惰性氣氛中，也可短期用于真空中經驗，但不適用于還原性氣氛或含有金屬或非金屬蒸氣氣氛中連日來。B型熱電偶一個明顯的優(yōu)點是不需用補償導(dǎo)線進(jìn)行補償，因為在0~50℃范圍內(nèi)熱電勢小于3μV不斷進步。

　　B型熱電偶不足之處是熱電勢信息化技術，熱電勢率較小，靈敏度低認為，高溫下機械強度下降責任製，對污染非常敏感，貴金屬材料昂貴良好，因而一次性投資較大雙重提升。

　　(K型熱電偶)鎳鉻-鎳硅熱電偶

　　鎳鉻-鎳硅熱電偶(K型熱電偶)是目前用量最大的廉金屬熱電偶，其用量為其他熱電偶的總和倍增效應。正極(KP)的名義化學(xué)成分為：Ni：Cr=90：10結果，負(fù)極(KN)的名義化學(xué)成分為：Ni：Si=97：3，其使用溫度為-200~1300℃文化價值。

　　K型熱電偶具有線性度好促進善治，熱電動勢較大，靈敏度高單產提升，穩(wěn)定性和均勻性較好求索，抗氧化性能強，價格便宜等優(yōu)點多樣性，能用于氧化性惰性氣氛中性能穩定，廣泛為用戶所采用。

　　K型熱電偶不能直接在高溫下用于硫規模，還原性或還原數字化，氧化交替的氣氛中和真空中，也不推薦用于弱氧化氣氛中作用。

　　(T型熱電偶)銅-銅鎳熱電偶

　　銅-銅鎳熱電偶(T型熱電偶)又稱銅-康銅熱電偶開展攻關合作，也是一種最佳的測量低溫的廉金屬的熱電偶。正極(TP)是純銅，負(fù)極(TN)為銅鎳合金情況正常，常之為康銅製度保障，與鎳鉻-康銅的康銅EN通用，與鐵-康銅的康銅JN不能通用各領域，盡管都叫康銅顯示，銅-銅鎳熱電偶的蓋測量溫區(qū)為-200~350℃。

　　T型熱電偶具有線性度好集聚效應，熱電動勢較大貢獻，靈敏度較高，穩(wěn)定性和均勻性較好提升，價格便宜等優(yōu)點持續，特別在-200~0℃溫區(qū)內(nèi)使用，穩(wěn)定性更好，年穩(wěn)定性可小于±3μV通過活化，經(jīng)低溫檢定可作為二等標(biāo)準(zhǔn)進(jìn)行低溫量值傳遞。

　　T型熱電偶的正極銅在高溫下抗氧化性能差等形式，故使用溫度上限受到限制防控。

　　(J型熱電偶)鐵-銅鎳熱電偶

　　鐵-銅鎳熱電偶(J型熱電偶)又稱鐵-康銅熱電偶，也是一種價格低廉的廉金屬的熱電偶的特點。正極(JP)的名義化學(xué)成分為純鐵高質量，負(fù)極(JN)為銅鎳合金，常被含糊地稱之為康銅適應性，其名義化學(xué)成分為：55%的銅和45%的鎳以及少量卻十分重要的錳迎難而上，鈷，鐵等元素激發創作，盡管叫康銅更高效，但不同于鎳鉻-康銅和銅-康銅的康銅，故不能用EN和TN來替換探索。鐵-康銅熱電偶的覆蓋測量溫區(qū)為-200~1200℃，但通常使用的溫度范圍為0~750℃

　　J型熱電偶具有線性度好，熱電動勢較大重要作用，靈敏度較高堅持先行，穩(wěn)定性和均勻性較好，價格便宜等優(yōu)點增幅最大，廣為用戶所采用具體而言。

　　J型熱電偶可用于真空，氧化滿意度，還原和惰性氣氛中奮戰不懈，但正極鐵在高溫下氧化較快，故使用溫度受到限制智慧與合力，也不能直接無保護(hù)地在高溫下用于硫化氣氛中物聯與互聯。

　　(N型熱電偶)鎳鉻硅-鎳硅熱電偶

　　鎳鉻硅-鎳硅熱電偶(N型熱電偶)為廉金屬熱電偶，是一種最新國際標(biāo)準(zhǔn)化的熱電偶，是在70年代初由澳大利亞國防部實驗室研制成功勇探新路，克服了K型熱電偶的兩個重要缺點：K型熱電偶在300~500℃間由于鎳鉻合金的晶格短程有序而引起的熱電動勢不穩(wěn)定;在800℃左右由于鎳鉻合金發(fā)生擇優(yōu)氧化引起的熱電動勢不穩(wěn)定。正極(NP)的名義化學(xué)成分為：Ni:Cr:Si=84.4:14.2:1.4形式，負(fù)極(NN)的名義化學(xué)成分為：Ni:Si:Mg=95.5:4.4:0.1擴大，其使用溫度為-200~1300℃。

　　N型熱電偶具有線性度好傳遞，熱電動勢較大讓人糾結，靈敏度較高，穩(wěn)定性和均勻性較好發揮效力，抗氧化性能強全面革新，價格便宜，不受短程有序化影響等優(yōu)點穩定發展，其綜合性能優(yōu)于K型熱電偶方便，是一種很有發(fā)展前途的熱電偶.

　　N型熱電偶不能直接在高溫下用于硫，還原性或還原更好，氧化交替的氣氛中和真空中基石之一，也不推薦用于弱氧化氣氛中。

　　(E型熱電偶)鎳鉻-銅鎳熱電偶

　　鎳鉻-銅鎳熱電偶(E型熱電偶)又稱鎳鉻-康銅熱電偶安全鏈，也是一種廉金屬的熱電偶行業分類，正極(EP)為：鎳鉻10合金，化學(xué)成分與KP相同增持能力，負(fù)極(EN)為銅鎳合金應用領域，名義化學(xué)成分為：55%的銅，45%的鎳以及少量的錳提高鍛煉，鈷統籌推進，鐵等元素。該熱電偶的使用溫度為-200~900℃新模式。

　　E型熱電偶熱電動勢之大重要作用，靈敏度之高屬所有熱電偶之最，宜制成熱電堆應用情況，測量微小的溫度變化很重要。對于高濕度氣氛的腐蝕不甚靈敏，宜用于濕度較高的環(huán)境也逐步提升。E熱電偶還具有穩(wěn)定性好技術的開發，抗氧化性能優(yōu)于銅-康銅，鐵-康銅熱電偶更讓我明白了，價格便宜等優(yōu)點健康發展，能用于氧化性和惰性氣氛中提供了有力支撐，廣泛為用戶采用。

　　E型熱電偶不能直接在高溫下用于硫堅實基礎，還原性氣氛中積極，熱電勢均勻性較差。

　　熱電偶型號怎么樣區(qū)分?

　　常用的熱電偶分度號有R前景、B經驗、S、K長效機製、T進一步意見、E、N等地。

　　1產業、首先目測從粗細(xì)分：R、B共享應用、S工具、是貴金屬組成，線徑細(xì);K調整推進、T為產業發展、E、N是普通金屬發展契機，線徑粗穩定。

　　2、其次是加熱測量其輸出熱電勢【大約數(shù)據(jù)】：

　　對粗線徑的齊全，加熱100℃時廣泛關註，K的熱電勢為4.095mV;E的熱電勢為6.317mV;N的熱電勢為2.774mV;T的熱電勢為4.277mV;

　　對線徑細(xì)的，加熱1000℃時B的熱電勢為4.833mV;R的熱電勢為13.316mV機製，S的熱電勢為9.586mV各項要求。

　　【如果無法判斷線徑的粗細(xì)，就直接加熱測量熱電勢發力，先加熱100℃優勢與挑戰，再加熱1000℃，因為E新格局、T型無法承受1000℃】
