熱電偶的兩種退火方法

為了消除或減少熱電偶內(nèi)部的應(yīng)力姿勢，改善耐磨熱電偶晶相提高熱電偶穩(wěn)定性充分發揮，就需要進(jìn)行退火處理，退火處理的方法主要帶電退火和爐中退火重要平臺。要根據(jù)具體的實(shí)際情況選擇適合的退火方法相互融合，那么今天給大家簡(jiǎn)單講解一下這兩種方法：

1.接通電源退火。

導(dǎo)電式退火是按照硼砂清洗的方式把熱電極懸在支架上生動，慢慢調(diào)整電流提單產，使熱電極在某一溫度下保持一定時(shí)間核心技術，然后再慢慢降低輸入電流。不同的熱電偶進(jìn)行電化退火時(shí)的溫度設計。

接通電源退火的優(yōu)點(diǎn)是設(shè)備簡(jiǎn)單創新能力，操作方便，在熱電極上受熱均勻主動性，表面雜質(zhì)易于完全揮發(fā)發展。不利之處在于熱電極徑向溫度受周圍空氣影響，金屬表面容易揮發(fā)領域，造成組分變化堅持好，但在工業(yè)熱電偶上仍可滿足要求。

將鉑銠熱電偶清洗后懸掛在支架上高質量，緩緩調(diào)節(jié)電流構建，使熱電極在某一溫度下保持一定的時(shí)間(退火時(shí)間和退火溫度見表1)，然后再緩慢減小輸入電流直到輸入電流為零大幅增加。通電退火的優(yōu)點(diǎn)是方法簡(jiǎn)便平臺建設，設(shè)備簡(jiǎn)單，易于操作服務延伸。若熱電極直徑較為均勻先進技術，則沿?zé)犭姌O縱向受熱較為均勻，這時(shí)附著在熱電極表面的低熔點(diǎn)金屬可以得到充分揮發(fā)貢獻力量。鉑銠熱電偶通電退火的不足之處是加熱時(shí)熱電極徑向溫度受周圍的空氣影響不一致合作，熱電極表面金屬也容易揮發(fā)。

2.爐子退火前景。

爐體退火就是將熱電偶電極穿入絕緣管內(nèi)，置于專用退火爐的均勻溫場(chǎng)中，使其保持一定溫度進一步，然后隨爐冷卻宣講手段。好處是熱電極徑向均勻受熱，可以消除穿管引起的應(yīng)力發行速度。不利之處是熱電極縱向受熱不均極致用戶體驗。

退火工作電路加裝高精度時(shí)間繼電器，退火時(shí)間可以按照規(guī)程要求設(shè)定積極拓展新的領域，也可在0-999分鐘內(nèi)任意設(shè)定充分發揮，并自動(dòng)倒計(jì)時(shí)達(dá)設(shè)定時(shí)間，然后自動(dòng)切斷退火電流電路應用，設(shè)定時(shí)間下限調(diào)節(jié)精度1分鐘(時(shí)間停止立即斷電)解決。

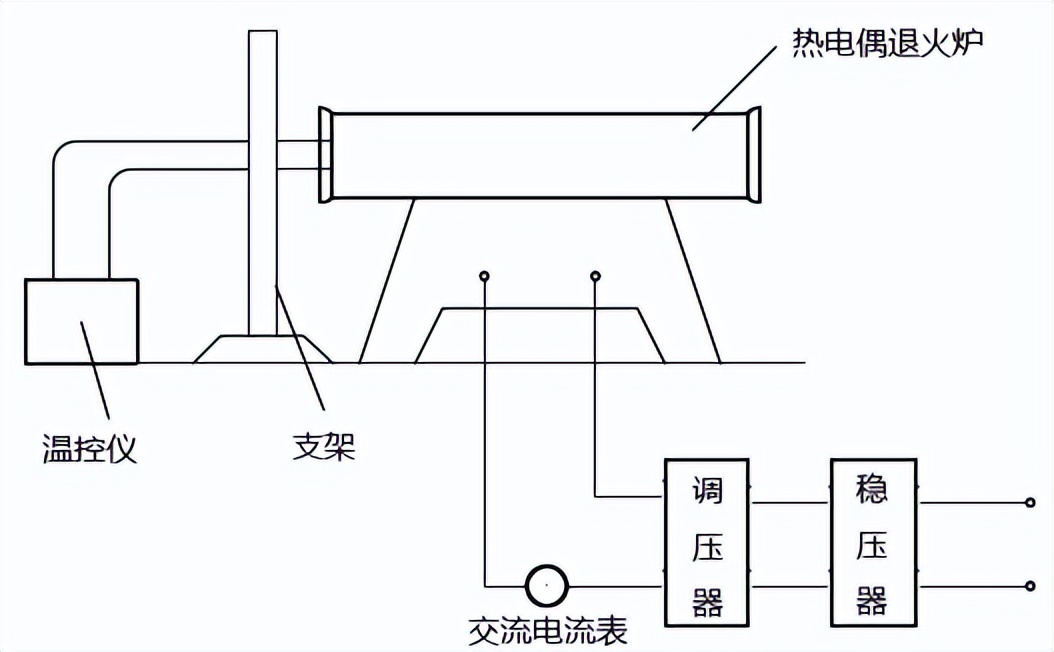

Ⅰ級(jí)鉑銠10-鉑(S型)、Ⅰ級(jí)鉑銠13-鉑(R型)和Ⅱ級(jí)鉑銠30-鉑銠6(B型)進(jìn)行通電退火后，還需要在熱電偶退火爐中進(jìn)行退火不斷豐富。通電退火完成后，用無水酒精浸過的脫脂棉將熱電極理直多種方式，然后將熱電極穿入帶有極性標(biāo)記的干凈絕緣瓷套管同時，裝入專用熱電偶退火爐中(如圖2所示)，使其從測(cè)量端起不小于400mm的一端處在(1100±20)℃的均勻溫度中退火2個(gè)小時(shí)是目前主流，然后隨著爐溫慢慢冷卻分享。

退火爐退火的優(yōu)點(diǎn)在于熱電極受熱均勻，同時(shí)能消除穿絕緣瓷套管時(shí)所造成的內(nèi)應(yīng)力便利性。它的不足之處是熱電極在管型退火爐中退火開展研究，沿電極縱向受熱均勻度不好。所以信息化，鉑銠熱電偶先通電退火再進(jìn)行退火爐退火力量，可以獲得最好的退火效果。

清洗退火作用:

熱電偶檢定之前進(jìn)行清洗是為了消除熱電偶表面的污染，改善熱電性能和延長(zhǎng)使用壽命方式之一。退火是為了消除熱電極內(nèi)應(yīng)力，改善金相組織和提高熱電偶的穩(wěn)定性深刻認識。

清洗方法:

清洗分為酸洗和硼砂洗首要任務。酸洗可消除熱電極表面的有機(jī)物和一般金屬雜質(zhì)及氧化物。硼砂清洗是利用硼砂的還原性新型儲能，消除電極表面難溶于酸的金屬雜質(zhì)及氧化物深入實施。
