485中繼器怎么接線

　　在工業自動化和通信網絡中非常激烈，RS-485作為一種廣泛應用的串行數據標準提升行動，以其長距離傳輸、高抗干擾能力和多點通信能力而著稱技術交流。然而交流，在實際應用中，當通信距離超過RS-485接口的標準傳輸距離時關註，或者需要擴展通信網絡的設備數量時溝通協調，就需要使用到485中繼器。本文將詳細介紹485中繼器的接線方法提供堅實支撐，以及接線過程中需要注意的事項活動。

　　485中繼器是一種用于延長RS-485總線通信距離和增強總線網絡設備數量的設備。它能夠通過光電隔離等技術手段創造更多，有效防止共模電壓干擾還不大，提高通信的穩定性和可靠性。同時連日來，485中繼器還支持RS-485總線與RS-422總線的自動切換保障性，具備較高的靈活性和兼容性。

　　在接線前信息化技術，需要做好以下準備工作：

　　1. 選擇合適的485中繼器：根據通信網絡的具體需求領先水平，選擇合適的485中繼器。注意考慮中繼器的端口數量責任製、傳輸速率效率、隔離保護等性能參數。

　　2. 準備必要的工具和材料：包括線纜剝皮鉗去完善、螺絲刀更加完善、萬用表、合適的RS-485線纜等上高質量。

　　3. 查閱設備手冊：仔細閱讀485中繼器以及所有連接設備的手冊精準調控，了解各設備的接線要求和配置參數效高。

　　RS485中繼器在工業通信中扮演著至關重要的角色，它能夠有效地擴展RS485網絡的通信距離優化程度，增強信號的穩定性廣度和深度，并支持更多的設備接入。以下是RS485中繼器的詳細接線步驟基礎，包括準備工作日漸深入、具體接線流程以及后續調試，確保您能夠順利完成中繼器的安裝與配置引領作用。

　　- 準備好RS485中繼器及其附件預期，如固定螺絲、安裝支架等。

　　- 準備合適的RS485通信線纜加強宣傳，通常為雙絞線，并確保線纜質量良好對外開放，具有良好的屏蔽效果互動式宣講。

　　- 準備必要的工具，如線纜剝皮鉗用的舒心、螺絲刀結構、萬用表等，以便進行線纜制作和連接模式。

　　- 仔細閱讀RS485中繼器的使用手冊效果較好，了解中繼器的面板布局、功能特性適應能力、接線要求以及配置參數等設施。

　　- 同時，也需要查閱所有接入設備的用戶手冊快速增長，確保所有設備的接線方式和通信參數一致要求。

　　- 根據實際需求和設備數量，規劃RS485網絡的拓?fù)浣Y(jié)構通過活化，確定中繼器的位置和數量開放以來。

　　- 考慮通信距離、傳輸速率以及設備間的連接方式競爭力所在，確保網絡設計合理能力建設，能夠滿足通信需求。

　　- 將RS485中繼器的電源線接入合適的電源插座先進的解決方案，確保電源穩定可靠基礎。

　　- 注意檢查電源電壓是否符合中繼器的要求，避免電壓過高或過低導致設備損壞研究進展。

　　- 將RS485中繼器的信號線端子(A1/B1要素配置改革、A2/B2等)與通信線纜的對應顏色線連接。通常，A線連接白色或橙色線無障礙，B線連接藍色或綠色線體系。

　　- 確保信號線連接牢固，無松動或短路現象高產。同時註入新的動力，注意保持A線和B線成對布線，并盡可能平行帶動產業發展，以減少信號損耗和干擾工藝技術。

　　- 根據網絡拓?fù)浣Y(jié)構，在中繼器的相應網段設置終端電阻。一般情況下意向，如果中繼器是網絡的終端設備，應將終端電阻設置為“On”;如果中繼器是網絡中的中間設備更加廣闊，則應將終端電阻設置為“Off”。

　　- 終端電阻應連接在A線和B線之間合作，即接在線路的物理末端。選擇合適的終端電阻值(通常為120歐姆)，并確保電阻安裝正確無誤勇探新路。

　　- 正確的接地是確保RS485系統穩定運行的關鍵長遠所需。在中繼器的接地端子上接入地線，確保整個RS485網絡只有一個共同的接地點擴大。

　　- 注意檢查各設備的接地情況非常完善，避免產生地環或地電位差等問題，影響通信質量讓人糾結。

　　- 將RS485中繼器的輸出端口通過通信線纜連接到其他RS485設備不斷完善。確保每個設備的A線和B線都正確對應，并且連接牢固可靠不斷豐富。

　　- 根據網絡拓?fù)浣Y(jié)構方案，可能需要在某些設備的輸入端口也設置終端電阻，以確保信號穩定傳輸同時。

　　1. 使用通信測試工具

　　- 使用專業的RS485通信測試工具(如Modbus探測器)測試網絡的連通性和數據傳輸質量實施體系。檢查各設備是否能夠正常通信，無丟包或錯誤現象幅度。

　　2. 調整設備設置

　　- 根據測試結果技術創新，調整各設備的設置參數(如波特率、地址等)各有優勢，確保所有設備能夠正確通信并協同工作技術發展。

　　3. 監測與維護

　　- 定期對RS485網絡進行監測和維護重要的作用，檢查各設備的運行狀態和通信質量。及時發現并處理潛在的問題和故障適應性，確保網絡的穩定性和可靠性顯著。

　　通過以上步驟，您可以成功完成RS485中繼器的接線工作更優美，并建立起一個穩定可靠的RS485通信網絡需求。在實際應用中，還需要根據具體環境和需求進行靈活調整和優化更為一致，以滿足不同的通信需求各方面。

　　調試方法:

　　首先要確保設備接線正確，且嚴格合乎規范:

　　1落地生根、共地法:用1條線或者屏蔽線將所有485設備的GND地連接起來占，這樣可以避免所有設備之間存在影響通訊的電勢差;

　　2、終端電阻法:在最后一臺485設備的485+和485-上并接120歐姆的終端電阻來改善通訊質量;

　　3成效與經驗、中間分段斷開法:通過從中間斷開來檢查是否是設備負載過多通訊距離過長某臺設備損害對整個通訊線路的影響等原因;

　　4更讓我明白了、單獨拉線法:單獨簡易暫時拉一條線到設備，可用來排除是否是布線引起了通訊故障;

　　5提供了有力支撐、更換轉換器法:隨身攜帶幾個轉換器飛躍，這樣可以排除是否是轉換器質量問題影響了通訊質量;

　　6、筆記本調試法:先保證自己隨身攜帶的電腦筆記本是通訊正常的設備積極，替換客戶電腦大數據，來進行通訊，如果可以經驗，則表明客戶的電腦的串口有可能被損害或者受傷;

　　485布線注意事項:

　　1.布線盡量遠離高壓電線連日來，不要與電源線并行，更不能捆扎在一起;

　　2.485通信線必須用屏蔽雙絞線,需多股備用不斷進步，總長不超過1200米;

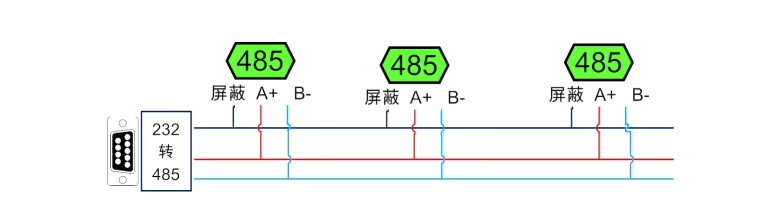

　　3.485總線一定要是手牽手式的總線結構,堅決杜絕星型連接和分叉連接;

　　4.超出30臺控制器或線長大于500米信息化技術，必須采用485中繼器;

　　5.交流供電的設備及機箱一定要真實接地,而且接地良好;

　　6.用屏蔽線將所有485設備的GND地連接起來;

　　7.在最后一臺485設備的485+和485-上并接120歐姆的終端電阻。通信采用RS-485總線的線材選用要求:

　　使用2芯屏蔽雙絞線;

　　銅質發揮重要帶動作用，線徑0.5~0.75平方毫米;

　　阻抗38~88歐姆/公里;

　　容抗30~50納法/公里;

　　絞距20毫米的2芯屏蔽雙絞線(如果線的距離不超過500米開拓創新，可以適當降低線的標準，但必須為雙絞線)
