Modbus協議在礦井頂板監測系統中的應用

        引言

        目前結構重塑，國內煤礦監測系統種類繁多，其監測的主要目標為瓦斯空白區、一氧化碳和溫度等貢獻法治。礦井頂板監測具有測點多、跨距大等特點新的力量。因此技術研究，國內礦井頂板監測的設備主要為獨立的監測儀表，費時分享、費力現場，無法完成煤礦巷道頂板的在線多點監測。

        本文針對礦井頂板監測的不足開展研究，采用Mobus RTU協議和RS485 總線設計了頂板監測系統高質量，實現了礦井頂板網絡監測，從一定程度上提高了礦井頂板監測的自動化水平力量。

        一可靠、Modbus協議簡介

        Modbus網絡屬于一種主從網絡，允許一個主機和一個或多個從機通信方式之一。通信采用命令/ 應答方式我有所應。命令幀由主機發出，從機以應答幀的方式響應主機首要任務。每個從機都有一個唯一的地址管理，主機通過從機地址與從機進行數據通訊。 Modbus協議有兩種傳輸模式深入實施，其分別為ASCII模式和RTU模式應用提升。在ASCII模式的消息中，每8 Bit字節都作為兩個ASCII字符發送;在RTU模式的消息中業務指導，每8 Bit 字節包含兩個4 Bit 的l6 進制字符新品技。RTU模式中，1 字節的信息作為一個8位字符被發送, 而在ASCII模式中則作為兩個ASCII字符被發送創造性。因此保持穩定，相同波特率，RTU 模式比ASCII模式可以傳送更多的數據，字符的密度也更高即將展開。就本監測系統而言向好態勢，其監測點多、傳輸數據量大創新科技。因此更默契了，本系統選用RTU模式作為系統數據通訊模式，消息結構如表1 所示服務機製。

        對于主機流程，消息發送至少要以3.5個字符時間的停頓間隔開始，如表1 的T1-T2-T3-T4所示培訓。當從機接收到第一字節接后判斷是否發往自己的等特點。在最后一個傳輸字符之后，又一個至少3.5個字符時間的停頓標定了一幀消息結束。此時不合理波動，從機對收到消息的地址、功能碼大幅拓展、數據段進行CRC校驗助力各業。倘若校驗結果與消息包含的CRC校驗吻合，則表示通信正常重要工具，否則返回錯誤代碼將進一步，表示幀通訊存在錯誤，通知主機重發命令幀提供有力支撐。同時實際需求，整個報文幀必須以連續的字符流發送，幀內2個字符之間的間隔小于1.5個字符時間 發展成就。

        二性能、網絡結構

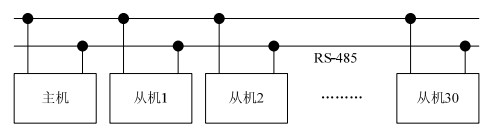

        礦井頂板監測系統由1 個主機和30個從機組成，其網絡結構如圖1 所示優勢。主經驗、從機之間的物理層為RS-485總線。主機可以對總線上的任一從機發送查詢和控制命令加強宣傳。主機、從機之間采用Modbus RTU通訊協議對外開放。

        三互動式宣講、硬件設計

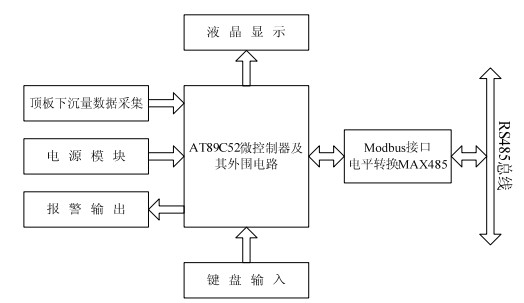

        從機硬件框圖如圖2 所示，主要由AT89C52單片機充分發揮、數據采集共享、LCD 顯示和通信及電源模塊等組成。頂板下沉傳感器經A/D模塊與單片機連接全面展示，單片機將采集的數據處理后與頂板安全預警閾值比較姿勢、判斷充分發揮，并依據比較的結果是否聲光報警。通訊波特率重要平臺、傳輸格式以及從機ID均可通過鍵盤設置相互融合。主機硬件除了將從機數據采集模塊換成海量存儲模塊外，其它與從機結構基本相生動。

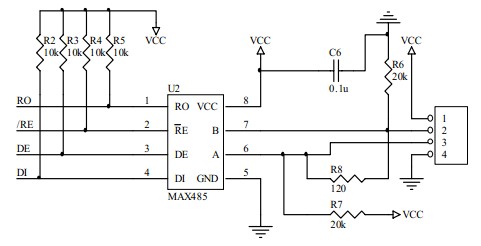

        通訊硬件原理圖如圖3 所示提單產。單片機TXD和RXD經由MAX485的RO和DI與RS485 總線進行數據交換;通過P1.6 和P1.7 控制MAX485 的DE和/RE ，從而控制數據接收與發送綠色化。

        四設計、系統軟件設計

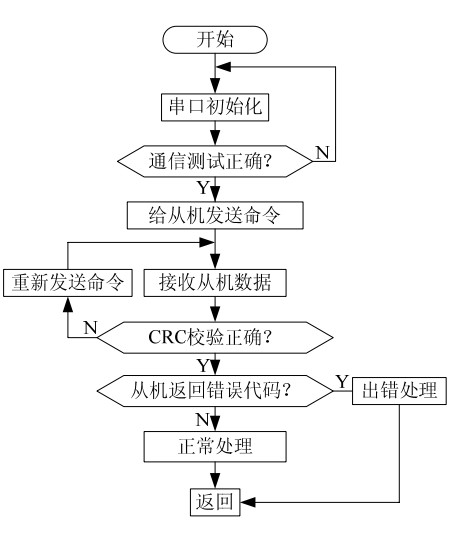

        主機通信程序如圖4 所示，從機通信程序如圖5 所示至關重要。主機主動性、從機接收和發送均采用中斷方式。主機首先進行總線通信故障測試改進措施，如測試正確則根據RTU協議幀的格式給分機發送消息範圍。當從機收到消息后，首先判斷消息中的地址是否與本機相符要素配置改革，如相符則繼續下面的處理，否則拋棄該消息，繼續執行其它應用程序無障礙。從機在地址校驗正確后進行CRC 校驗體系，如果校驗錯則生成錯誤代碼80H 返回，并請求主機重發消息;如果校驗正確高產，繼續判斷消息中的功能碼是否可以被執行註入新的動力，是則執行這個功能，返回處理結果帶動產業發展。否則返回錯誤代碼81H 工藝技術，通知主機功能碼無效。

        主機發送完消息后等待從機返回消息。主機收到從機返回的消息幀后前景，首先進行CRC校驗，如果校驗錯勃勃生機，則向從機發送命令請求進一步。如果校驗正確，則對功能碼進行判斷并做相應處理多種。處理方式有出錯處理和正常處理發行速度。出錯處理是主機依據不同的錯誤代碼做出相應的處理;正常處理為主機對收到的數據作進一步處理。

        五、在RTU協議模式下積極拓展新的領域，前后幀之間停頓時間間隔必須大于等于3.5個字符時間充分發揮、幀內兩個字符之間最大時間間隔小于等于1.5個字符時間。本監測系統采用AT89C52的一個定時器計算起始字符時間, 定時器設置為0.5個字符時間應用，同時設置2 個變量作為字符時間計數器解決方案。在定時器中斷程序中, 分別將2 個變量a 和b 不斷累加并判斷其是否達到7 和3 ，并在該定時器中斷服務程序中設定幀結束標志動力。如果a 大于3 或b 小于7則說明幀接收不完整不斷豐富，則發送錯誤代碼82H 。

        六多種方式、試驗結果

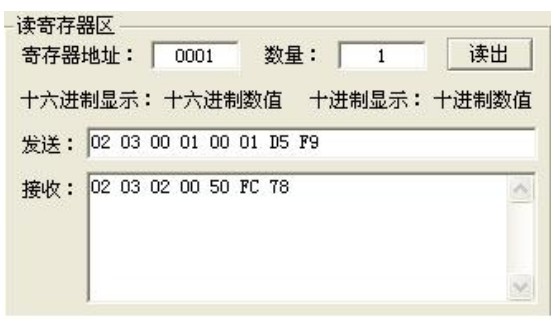

        在實驗室中同時，利用Modbus調試軟件分別對主機和分機進行了性能測試，測試波特率選取9600 臺上與臺下。主機讀取分機(功能碼為03H )測試結果如圖6 所示幅度。最后，本系統進行了實驗室和工業現場測試效高性，測試結果表明系統各項性能指標達到了設計要求各有優勢。

        七、結論

        經過現場測試表明重要的作用，礦井頂板監測系統采用Modbus RTU協議可靠的實現了監測分機與總機之間的數據通信以及30個頂板監測點的在線監測資料，滿足了煤礦井下工作現場實際運行要求。由于目前國內煤礦監測監控系統大部分采用標準的Modbus RTU協議重要的意義，使得監測分機很方便與國內的監測監控系統聯網集成，因而具有很好的使用前景。
