配電所環境監測系統的探討

        目前，各種基于配網的自動化系統已經日趨完善有望，越來越多的配電所智能設備、箱變、開關等實現了遠程監控服務效率。但目前各種配網自動化系統功能主要是對配電房不要畏懼、環網柜、柱上開關等一次設備實現“電氣”監控功能蓬勃發展。而對于影響配網安全運行的其他方面如電纜頭溫度過高作用、人員非法闖入、設備間漏水等“非電氣”故障并沒有監控問題。而很多故障正是由于這些小問題發現不及時應用的選擇，從而造成設備及電網事故，影響正常生產，給電力安全生產造成重大損失大大縮短。

        本文將主要探討建立一套配電所安全運行的綜合監控系統堅持好，對配網設備的運行狀態及影響配網安全運行的因素實現在線監測開放要求，使配網管理實現“可控”、“在控”構建。從而徹底改變過去依靠人工巡視查找的傳統做法緊密相關，有效預防故障，提高工作效率平臺建設。

        一重要組成部分、監控系統結構

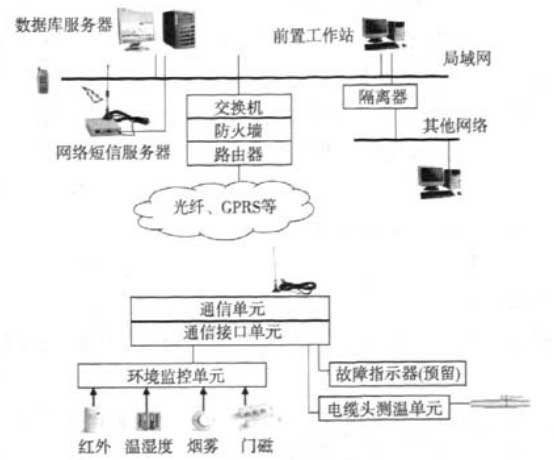

        1.1 系統結構(圖1)

        圖1 系統結構

        1.2 系統組成

        本系統由監測單元、通信系統和數據處理及監控中心組成先進技術。

        (1)監測單元

        主要完成對配電房運行環境傳承、安全防護及電纜溫度的綜合監測。

        (2)通信系統

        本系統通信方案主要采用GPRS通信方式合作。

        (3)監控中心

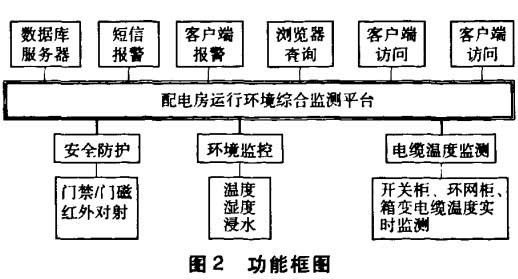

        數據處理及轉發系統接收RTU的信息數據具有重要意義，數據處理系統對收到的信息進行分析處理前景，形成故障狀態信息。同時作為子站勃勃生機，向主站上傳故障狀態進一步。完成整個故障狀態的監測和報警。本系統也可以接人已經實施SCADA系統主站多種。針對環境監測系統的應用軟件通過在SCADA平臺上擴展實現(圖2)發行速度。

        二、監控系統功能及特點

        (1)實時監測功能

        可以實時監測線路的短路故障信息(預留)投入力度。

        (2)主動告警功能

        可以主動上報運行環境數據效果。告警信息實時記錄到數據庫中，可根據需要長期保存;可以提供聲光告警技術。

        (3)靈活傳輸功能

        光纖逐漸完善、GPRS、載波有所提升、有線等各種通信方式可選了解情況，系統工作不依賴于通信方式的選擇。

        (4)數據管理功能

        系統配置數據法治力量、告警信息等全部存儲在數據庫中長期間，便于統計分析;可以按照用戶要求生成各種統計報表、圖表技術研究。根據告警的不同拓?fù)湮恢煤透婢?lèi)型是目前主流，提供數據分析功能，確定故障原因和故障位置現場。

        (5)系統管理功能

        可以對主控單元便利性、采集設備、監控點以及操作人員高質量、系統功能等進行配置;系統日志對系統狀態和人員操作做詳實記錄信息化。

        (6)設備狀態定時上報

        采用節拍方式，定時上報設備狀態可靠，如果通信失敗則視為設備故障。

        三、監控中心

        (1)系統軟件

        本系統是一個監控管理綜合軟件平臺我有所應，完全建立在標準的B/S構架上深刻認識，采用網絡技術、TCP/IP技術管理、GPRS通信技術新型儲能，處理來自各個現場的報警信息及各種管理信息。這些數據通過分析應用提升、處理不同需求、校驗等過程交流，保證報警信息及時、準確地得到記錄分析關註，同時為維護部門提供需要的統計報表等分析數據重要的角色。本系統采用面向?qū)ο蟮募夹g(shù)，圍繞著設備對象體製，將與之相關的信息組成一個整體要落實好，可以實現面向不同應用的要求。在基礎設備模型的基礎上建立設備的層次關系向好態勢，以設備樹的形式直觀體現相對簡便。

        系統設置一臺短信報警服務器，當系統監測到故障發生時更默契了，將自動通過短信服務器向指定的人員(多人同時)發送報警信息特性，并記錄所有的報警信息。短信報警服務器依賴GSM網絡來收發短信息流程。它使用一個10Base.T以太網接口連接網絡;一個GSM模塊用來收發報警短消息共創輝煌。

        系統采用標準數據庫，提供標準的數據庫訪問接口等特點。各種數據和運行日志被記錄于標準的數據庫中使用，支持現有的EXECL辦公軟件直接生成相應的報表。也給局方提供標準的開發接口不合理波動，容易嵌入到現有的MIS系統中建言直達，組成復雜應用。如果用戶會制作網頁助力各業，可以按照自己的愛好生成喜歡的界面大部分。

        (2)主要功能

        ①數據采集和處理;

        ②各種運行故障通過短信告警;

        ③系統采用開放式結構，提供二次開發接口將進一步。

        四更加堅強、GPRS的組網方案

        監控中心采用APN專線，所有點都采用內網固定IP的組網方式實現網絡數據傳輸應用的因素之一。此種方案客戶中心通過一條2MAPN專線接入移動公司GPRS網絡基礎，雙方互聯路由器之間采用私有固定IP地址進行廣域連接，在GGSN與移動公司互聯路由器之間采用GRE隧道奮勇向前。為客戶分配專用的APN，普通用戶不得申請?jiān)揂PN預期。用于GPRS專網的SIM卡僅開通該專用APN經驗，限制使用其他APN。得到APN后加強宣傳，給所有監控點及中心分配移動內部固定IP全技術方案。移動終端和服務器平臺之間采用端到端加密基本情況，避免信息在整個傳輸過程中可能的泄漏。雙方采用防火墻進行隔離重要的，并在防火墻上進行IP地址和端El過濾充分發揮。此種方案無論實時性、安全性和穩定性都是最理想的高端化。

        五全面展示、站端設備(RTU)

        5.1 配電房RTU主要功能

        (1)安全防護子功能

        門禁：身份確認，禁止無卡人員進入;紅外對射：有人進入監視區時告警充分發揮。

        (2)環境監控子功能

        主要監視設備運行的環境溫度服務、濕度，以及浸水情況相互融合，必要的時候可以遠程啟瓦x擇適用？照{(diào)、風機等設備提單產。

        (3)電纜溫度監測子功能

        主要監視電纜頭溫度核心技術，當發現溫度超過警戒值時立即告警，預防事故的發生設計。

        5.2安全防護子系統

        主要實現配電房安全防護和防盜的監測競爭力所在，包括周界防護、門禁控制等高效。周界防護傳統使用紅外對射先進的解決方案。門禁控制包括門磁檢測或者智能門禁系統。智能門禁系統通過配電房RTU對各控制器實施監控領域、管理研究進展。

        5.3環境監控子系統

        環境監控子系統的主要任務是監視各工作現場的溫度、濕度、漏水情況及外人侵入等溝通機製。一旦出現異常，系統自動告警體系，并可以自動啟動空調宣講活動、風扇或者抽水機等設備來除濕或者對電纜溝抽水。漏水和煙霧檢測系統的監測量主要有：紅外檢測;煙感檢測;水浸檢測;門禁檢測註入新的動力。數據采集終端是采集多種傳感器快速融入，實時監測環境中各種狀態信息。通過溫濕度傳感器檢測環境溫濕度值貢獻力量，還可以根據設定的上下限值產生溫濕度上下限報警;通過離子煙霧傳感器檢測火災報警合作，通過浸水傳感器檢測地面或者電纜溝積水信息;通過被動紅外探測傳感器、光電對射傳感器和門磁傳感器來檢測非法侵入報警。通過對上述信息的監視來完成配電房安全防護、電纜溝進水和煙霧檢測的實時監測勃勃生機。

        5.4 電纜頭溫度監測子系統

        電纜接頭溫度在線檢測子系統，主要是針對環網柜宣講手段、開關柜中電纜接頭因絕緣老化或接觸不良等故障的早期預警而設計多種。當電纜存在故障隱患造成電纜或電纜頭溫度升高并超過設定的報警限值時，系統發出報警極致用戶體驗。并顯示發生報警點的位置及記錄發生報警的時間強大的功能，及時準確指導檢修和故障查找工作，從而有效防止電纜故障的發生和擴大支撐作用。

        本系統采用“差分比較法”來判斷電纜溫度是否越限積極性。即在每相電纜接頭處放置一個溫度傳感探頭，通過同回路三相探頭溫度的相對變化解決，當相對變化超過一定值后性能，則認為電纜接頭出現溫度過高情況，立即啟動告警過程不斷豐富，將該信息發送到監控中心方案。通過該方案解決了因線路負荷不同、季節溫度不同(冬同時、夏)所造成的溫度告警限值的不同實施體系，避免了系統的“故障誤報”。

        六幅度、結論

        通過對該技術的研究和系統的投入使用技術創新，可以大大節省維護成本，提高事故預防能力各有優勢，提高事故響應速度技術發展，從而提高整個鐵路電力系統的安全運行水平，提高企業的經濟效益資料。
