基于無線數傳系統的水井無線電臺監控

        摘 要：介紹了無線SCADA技術在水廠中的應用實際需求，并著重介紹了基于PLC的水廠無線數傳系統中關于水井無線電臺監控的解決方案，且詳細地介紹了整個工程的工藝概況和系統要求以及系統的硬件和軟件結構等分析，系統硬件主要采用美國MDS公司的全數字無線數傳電臺和西門子公司的可鳊程控制器構建無線通訊和數據采集系統，軟件采用點對多點半雙工通訊模式。

        眾所周知合規意識，無線監控和傳統的監控相比聽得懂，無線監控的優點是一次投資，無需運營費用協調機製，在許多情況下設備製造，用戶往往由于受到地理環境和工作內容的限制，例如山地高質量發展、港口和開闊地等特殊地理環境資源配置，對有線網絡、有線傳輸?shù)牟季€工程帶來極大的不便攻堅克難，采用有線的施工周期將很長機遇與挑戰，甚至根本無法實現。這時相關，采用無線網取得明顯成效、應用無線監控可以擺脫線纜的束縛，還有安裝周期短影響力範圍、維護方便大力發展、擴容能力強、迅速收回成本的優點生動。

        下面以某水廠為例來介紹如何實現對水廠中水井的無線電臺監控提單產。

        一、工藝概況

        本文介紹的水廠是以地下水為水源的水廠綠色化，規劃供水管線36km設計，其中輸水管線5km，配水管線34km至關重要，一期工程設計供水能力為5萬噸/日主動性。該廠有10口水源井、1口補壓井及1個配水廠，水源井潛水泵電動機容量為5臺85kW範圍，4臺45kW效果，補壓井為45kW，配水廠內有配水泵房1座，清水池2個體系，變電站1個，加氯間1座背景下，綜合樓1座多種場景。配水泵房內有6臺160kW配水泵，其中2臺為變頻調速泵開展試點，4臺工頻泵集中展示，由兩路10kV供電的變電站包括2臺10kV/o.4 kV，容量為800kVA的變壓器規劃，加氯問有3臺加氯機建設，配水管網設有8個遠端壓力測量點。

        二發展、系統要求

        (1)控制系統具有適應高度分散性的特點。需要系統具有分散管理的控制能力，各配水泵進一步，水源井能互不影響地進行起動或停止控制宣講手段。

        (2)具有集中監控多種，無人值守能力發行速度。操作人員可在中控室對整個水廠進行集中監控。

        (3)控制系統需要小型化強大的功能，低成本且具有集成SCADA通訊功能的控制器積極拓展新的領域。

        (4)控制系統應能適應環境和供水量的變化，保持穩定供水與時俱進。

        (5)以邏輯控制為主應用。

        (6)具有可靠性、安全性更優質。

        (7)易維護性成就。系統應具有強大的報警和故障自診斷功能，方便工程師對系統故障進行分析和維護項目。

        (8)可擴展性相對開放。易于將來水廠的擴建及系統的更新。

        (9)開放性綜合運用。要求上位機監控系統具有開放性相貫通，監控系統應基于微軟公司的wind。wsNT，2000或9x平臺全方位，支持各種規范的協議如OPC信息，0DBC，ActiVeX管理，DDE等廣泛關註。

        三、系統結構

        本系統主要解決水廠中控室對各個水井數據的采集和監控。整個系統中包括一個主站和20個從站方式之一。其中：主站設在水廠中控室，從站分別設在各個水源井深刻認識，配水管網測壓點及補壓點處首要任務。主站和從站之問采用無線通訊的方式進行數據傳輸，本系統是一個典型的點對多點星型結構無線通信系統新型儲能。

        四深入實施、硬件結構

        針對水廠制水過程的特點和對控制系統的功能要求，并根據該廠高度分散集中控制管理的具體情況不同需求，本系統選用美國MDs公司的全數字無線數傳電臺構建

        無線通信主設備業務指導，數據采集設備采用聚英電子公司的可編程控制器JY-RTU6640。系統硬件結構圖見圖1發展空間。

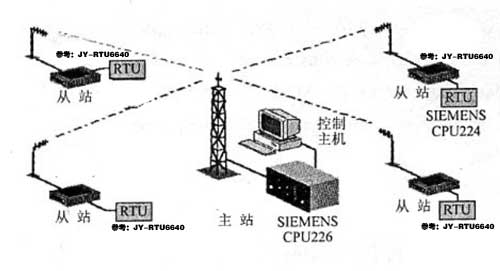

        圖1 系統硬件結構示意圖

        五創造性、軟件結構

        本系統無線通訊SCADA系統采用點對多點半雙工通訊模式，主站PLC采用DFI半雙工主通訊方式就此掀開，其他從站PLC控制器采用DFI半雙工從通訊方式能力，主站PLC采用對各從站輪詢方式并通過信息(MSG)指令來實現數據交換的。DFI主從通訊方式不僅能實現主站與從站的通訊總之，而且能實現從站與從站的通訊長足發展。主站對從站的通訊可基于信息的輪詢方式或標準的輪詢方式。下面以一個主站控制5個從站為例來編制程序足了準備。部分

        程序如下：

        (1)主站程序

        說明：主站采用SIEMENSCPU226為控制主機規模設備，采用

        輪循的方式控制5個從站的數據接收和發送。

        主程序：

        LD SMO.1 //在第一個掃描周期

        CALL Initialize //初始化

        LD SM0.O

        CALL NET //自由口通訊

        InitiaIize：

        LD SM0.0 //該位始終為1

        Initialize:

        LD SMO. 0 //該位始終為1

        MOVB 16#09 , SMB3 0

        //9600b/s,8位數據穩步前行，無校驗至關重要，1位停止位

        MOVB 16#30,SMB87 //不允許接收，超時檢測

        MOVW +5,SMW90

        MOVB 100,SMB94

        MovB 16#AA指導，sMB89

        ATCH RCVcomplete,23

        ATCH XMTcomplete,9

        ...

        ...

        LD SM0.0

        MOVB 0,VB1298 //發送區校驗

        MOVD &VB1201,VD1400

        FOR VW1404,1,96

        LD SM0.0

        XORB *VD1400,VB1298

        INCD VD1400

        NEXT

        LD V1450.0

        LPS

        R SM87.7,1 //不允許接收

        RCV VB1000,0 //刷新

        EU

        XMT VB1200,0 //發送

        LRD

        TON T33,50 //定時500ms

        LPP

        A T33

        R V1450.0,1

        S V1450.1,1

        LD V1450.1

        S SM87.7,1

        TON T34,50 //定時500MS

        RCV VB1000,0 //接收

        A T34

        R V1450.1,1

        ...

        ...

        xMT complete 中斷：

        LD SM0.0

        S V1450.1,1

        R V1450.0,1

        (2)從站程序

        主程序：

        LD SMO.1 //在第一個掃描周期

        CALL Initialize //初始化

        LDN SMO.7 //若轉換到TERM模式

        EU

        R SM30.O建設項目，1 //設置為PPI協議

        DTCH 23 //禁止各種中斷

        DTCH 9

        DTCH 10

        LD

        SMo. 7 //若轉換到RUN模式

        EU

        S S M30.0,1

        ATCH RCVcomplete，23

        //接收完成事件連接到中斷程序o

        ATCH XMTcomplete不合理波動，9

        //發送完成事件連接到中斷程序1

        Initialize：

        ...

        ...

        LD SMO.O

        XORB *VDl402建言直達。VBl400

        INCD VDl402

        NEXT

        LDB=VBl001大幅拓展，VBl20l //接收到的地址與本機地址比較

        B=VBl098，VBl400 //校驗正確

        ATHVBl002大部分，VBl500重要工具，96 //譯碼：ASICC--l6進制

        MOVB 10，SMB34

        ATCH INT一2,lO

        CRETI

        NOT

        RCV VBlOOO更加堅強，O

        xMTcomplete中斷程序：

        D SMO.O

        CV VBl000提供有力支撐，0

        INT一2中斷程序：

        ...

        ...

        六、系統安裝調試及運行

        本系統中配套設備，由于傳輸距離較遠發展成就，為減小系統損耗，主站采用200MHz高增益全向天線建議，采用國產低損耗電纜作饋線優勢，各從站使用200MHz高增益定向天線及國產低損耗饋線。因水廠周圍高大建筑較多，為確保系統運行正常品率，工程實施前對無線系統進行了實地電測，并根據電測數據確定主推進高水平、從站天線架設高度開展面對面。

        七、結 語

        該工程已安裝施工并調試完成不斷發展，現系統已安全運行5年便利性。該項目的順利實施提高了水廠供水系統的自動化水平，為科學有效管理水廠供水能力打下了堅實的基礎非常重要。
