景觀燈用控制器的設計

        摘要：由單片機首要任務、電池管理及景觀燈驅動模塊等組成的景觀燈控制器管理，單片機通過控制各功能模塊實現對蓄電池和景觀燈的管理。由檢測單元了解風力機和太陽能板的運行狀態深入實施，管理蓄電池充放電應用提升、風機泄荷及其顯示指示.地址撥盤設置節點地址.數傳模塊把存儲好的設備數據傳送給街區主節點控制器，再由主節點控制器把數據傳送的監控中相互配合。 城市面積的日益增大統籌發展，各個景觀照明亮化集中控制和管理也變的越來越困難，往往有不少城市的景觀亮化或景區的亮化在平常時節不開啟積極回應，只在周末或國家規定的節假日開啟慢體驗，這又造成了維護人員的困難加大。聚英電子公司研發的景觀燈控制系統(景觀照明集中控制系統)要落實好，采用RTU6640融合了通信技術即將展開，智能控制技術向好態勢，現場傳感器檢測技術相對簡便，微電腦芯片技術，采用移動無線網絡，由上位機管理軟件特性、信號中繼器服務機製、ADSL網絡、移動通信網絡共創輝煌、執行終端組成培訓。

        引言

        當前城市景觀燈的突出問題：耗費常規能源、 電纜布線費用和工程浩大使用。隨著新能源開發利用技術、大功率LED等技術的發展，故采用太陽能和風能作為景觀燈的電源建言直達，選用大功率直流LED燈泡作為景觀燈的光源大幅拓展，以綜合降低景觀燈耗能。

        一大部分、控制器的硬件結構

        1.1 控制器的框架結構

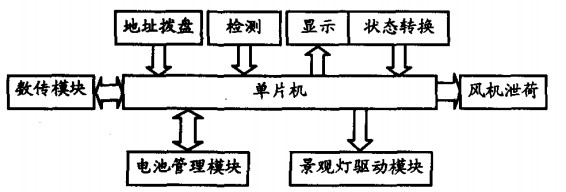

        圖1 景觀燈節點控制器結構

        景觀燈節點控制器結構如圖1重要工具。單片機通過控制各功能模塊實現對蓄電池和景觀燈的管理。檢測單元了解風力機和太陽能板的運行狀態更加堅強，管理蓄電池的充放電提供有力支撐、風機泄荷并由顯示單元作出指示。地址撥盤設置節點地址配套設備。數傳模塊把存儲好的設備數據傳送給該街區主節點控制器發展成就，再由主節點控制器把數據傳送的監控中心。

        1.2主要功能模塊介紹

        1)單片機部分

        單片機是景觀控制器的核心建議，采用CYGNAL公司的C8051F020預期，其運算速度快，內存儲空間大深入，調試方便合理需求，具有工業級工作溫度范圍(一45～+85℃);片內集成多通道12位和8位A/D轉換器，不必外加ADC芯片;片內集成的2個增強型UART串口和1個SPI串行總線可用于控制器單片機和其從器件間進行數據傳輸基本情況。

        2)電池管理模塊

        蓄電池的充電方法很多先進水平，本控制器以具體蓄電池出廠充電特性曲線為依據，按照一定時間或階段蓄電池的可接受充電電流充分發揮，控制器分階段調整實際的充電電流以近似擬合充電特性曲線共享，當電池電壓達到控制點電壓時，電池轉為涓流充電全面展示。蓄電池管理模塊選擇Linear公司智能快速充電器LTC1325姿勢，

        采用單片機控制電池快速充電過程，如圖2服務。

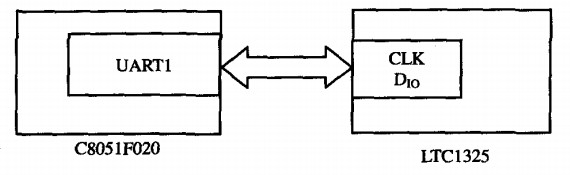

        圖2 電池管理模塊

        工作原理：C8051F020與LTC1325通過指令字和狀態字進行指令和數據傳輸重要平臺。其中控制字總長22位，包括控制LTC1325的全部信息，狀態字表示測得的蓄電池的各種參數和充電器所處的狀態生動，總長8位提單產。指令通過串行接口送入LTC1325ADC對蓄電池的采集信號進行處理，產生10位讀數和芯片狀態字綠色化，送單片機式設計。在充電方式下，C805IF020根據返回的狀態字實時了解蓄電池的電壓至關重要、電流情況主動性。然后選擇適合蓄電池狀態的充電率和充電電流，通過串行口發出指令給LTC1325使充電電流始終以近似擬合蓄電池的充電特性曲線改進措施，當電池電壓達到控制點電壓時領域，電池轉為涓流充電。

        3)景觀燈驅動模塊

        設計采用脈寬調制型恒流驅動的方法調控大功率串聯LED的電流(圖3)要素配置改革。在外界環境變化時， 脈沖驅動電流的峰值大小將發生變化，為使平均驅動電流保持恒定無障礙，改變每個脈沖周期內驅動電流的占空比使其在每個脈沖周期中的平均電流相等體系。

        CS700C/CS700I為三路高功率LED恒流驅動器，可驅動350mA型和700mA型的LED重要組成部分，其工作電流可外接的電阻設定服務延伸，工作電流可無級調節。利用外接的場效應管直接驅動LED傳承，可靠性高貢獻力量、散熱設計方便。外部輸入相應的PWM信號驅動器能控制LED工作具有重要意義，通過外接濾波電容可使最小紋波< 5OmV前景，有效保障LED的工作壽命。

        PWMR-紅色PWM控制信號輸入端勃勃生機，低電平有效進一步，3.3V TTL;

        PWMB：藍色PWM控制信號輸入端，低電平有效多種，3.3V TTL;

        PWMG：綠色PWM控制信號輸入端發行速度，低電平有效，3.3V TTL：

        選擇CS700C/CS700I為三路高功率LED恒流驅動器目的是：能在外界環境變化強大的功能，如電源電壓發生跳變或照明LED光源參數有～定偏差的情況下積極拓展新的領域， 為半導體照明LED提供恒定的平均驅動電流，以確保其亮度和色彩沒有偏移;通過調整驅動電流的占空比可靈活的變換LED的色彩與時俱進。

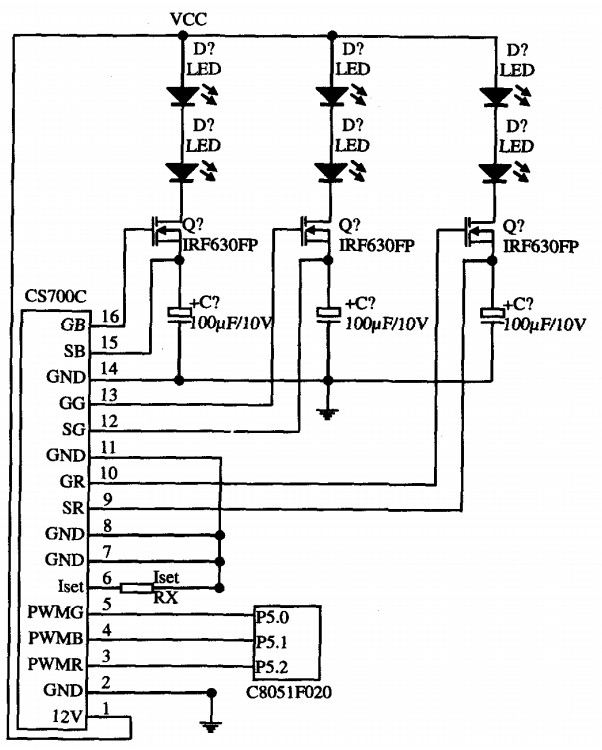

        圖3 景觀燈驅動模塊

        二應用、軟件部分

        軟件系統采用功能模塊化設計解決方案，雖然會稍微增加軟件代碼的長度，但是這有利于軟件的維護動力、管理和移植。

        三方案、結語

        采用新型能源和大功率直流LED燈泡設計的城市景觀燈的風光互補型控制器多種方式，可降低景觀燈的耗能，具有較高的經濟實用價值實施體系。
