一足了準備、DTU產品特點

?寬電壓供電范圍：7V-30V;

?電源接口采用防反接、自恢復保險支撐作用、瞬態抑制二極管多重保護

?移動雙模2G+4G

?內置看門狗復位

?支持遠程固件升級

?通訊端口同時包含1路RS232穩步前行、1路RS485。

?通訊接口采用防靜電著力提升、限流指導、瞬態抑制二極管保護

?支持串口數據幀、網絡數據幀的超時斷包

?支持GPRS斷線自動重連;

?支持4G全網通(移動動手能力、聯通服務品質、電信)

?支持固定IP、域名解析和APN專網的尋址方式;

?支持TCP充分、UDP等協議;

?支持MQTT協議

?支持HTTP(GET/POST)協議

?支持2路網絡鏈接;

?減少布線的成本和施工的麻煩;

?支持短信數據傳輸過程、短信參數配置功能;

?支持一鍵參數復位

?支持專用軟件進行本地和遠程參數配置及維護;

?支持心跳包和握手包自由配置

?支持基站定位

二、DTU-4G主要參數

三提高、機械尺寸結構圖

1發展基礎、機械結構圖

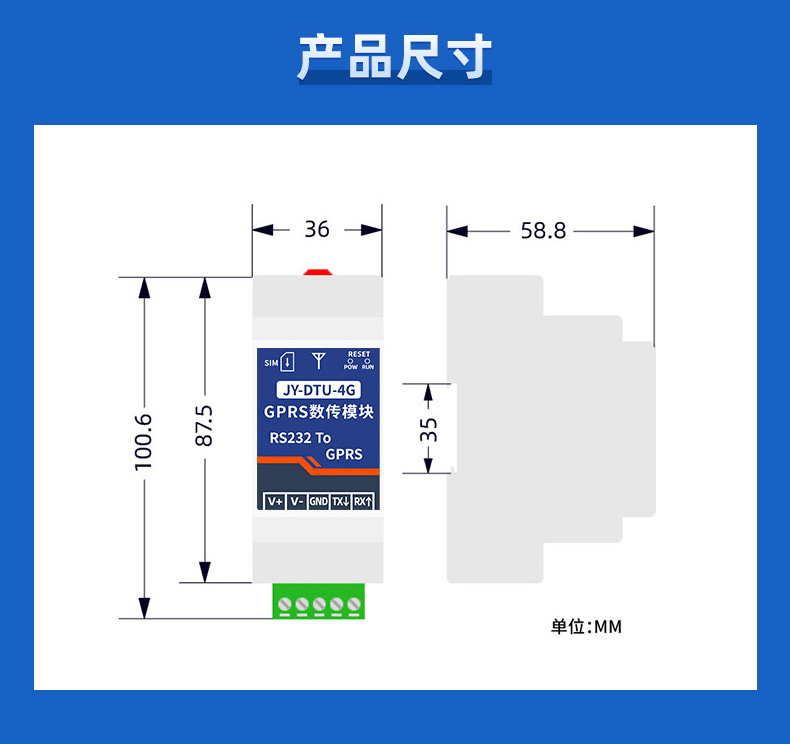

圖3-1 機械結構圖

2、實物圖

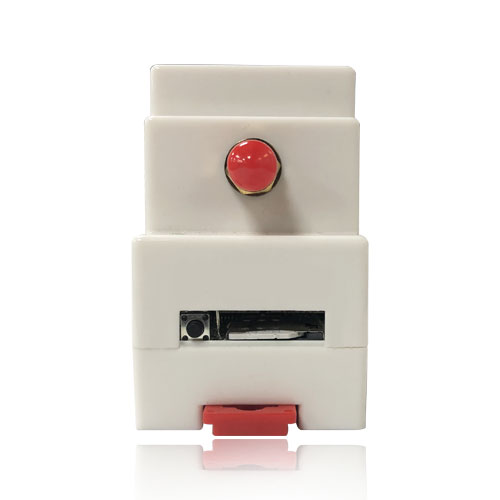

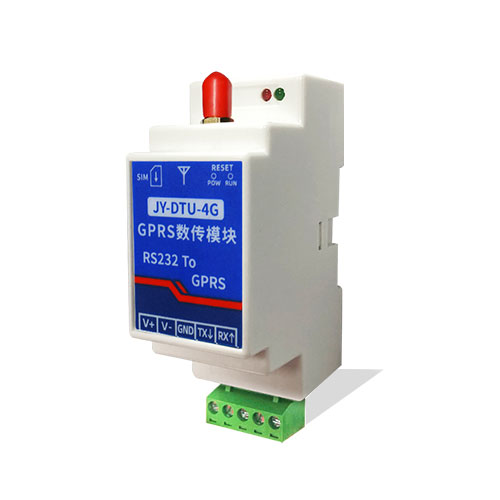

圖3-2 DTU-G 實物圖

3有很大提升空間、指示燈說明

DTU-4G包含紅色指示燈和綠色指示燈兩個要求。

4認為、復位按鍵說明

短按復位按鍵運行好，可觸發設備向所有串口通道、網絡通道打印設備信息紮實。

觸發方式

短按0.3-3秒非常重要。

輸出內容

*JY:30#4G#UNID:JYNCbMCeiIpoMfqz

CSQ:23

AGPS:4426,8103432

CCID:89860478102071799687,0,2,3

VCC:4158

長按復位按鍵6秒以上，綠色指示燈10Hz閃爍自動化方案，松開按鍵行動力，模塊參數恢復出廠設置。

四空間廣闊、組網架構

DTU組網方案

方案一：服務器采用固定IP(或APN專網)連網

此種連網方案落到實處，IP地址是固定的，尋址較為方便，DTU連網較為容易高品質，DTU不容易斷網，工作較為可靠互動講，適合多節點統籌，大數據量數據傳輸，為我們首選的方案;

方案二：服務器采用固定域名連網

此種連網方案支撐能力，域名是固定的產品和服務，IP地址可能是不固定的，需要進行域名解析協同控製，尋址也較為方便不斷創新，DTU連網較為容易，但在域名IP地址改換后體驗區，DTU必須重連去突破，此種方案可以節省固定IP的費用，但可靠性不如方案一可靠;

方案三：第三方云服務器

此種方案需要該云服務具有對外的固定域名和端口號提供了遵循。

五、DTU相關參數的配置操作

(一)軟件說明

(1)軟件名稱：以太網轉串口配置軟件

下載地址：http://m.mzdunnan.cn.cn/software/jynet/DTU配置軟件.rar

(2)硬件連接說明

485設備通過485接口連接設備能運用。

SIM卡為移動或聯通或電信

(二)應用服務操作

基本配置操作步驟

(1)硬件連接

?通過485接口連接PC或者其他485設備;

?接入直流7~30V電源，1.2A或以上;

?給設備插入手機SIM卡(移動或聯通或電信);

?確認：紅色燈為電源指示燈為閃爍狀態參與水平，綠色燈為網絡通信指示燈為閃爍狀態

(2)運行JYDTUConfig.exe

①選擇串口號講理論，電腦設備管理器可查看當前電腦端的端口;

②選擇波特率9600(默認);

③在“基本配置信息”欄內，寫入“管理員手機號”和“遠程配置密碼”;

④點擊“網絡連接配置”在“網絡連接配置”欄中智能設備，設置工作模式解決問題，如：TCP 、UDP不要畏懼。

測試：選擇“通道1”導向作用，工作模式為“TCP”，目標IP或域名為我公司服務器地址為“l(fā)iupan.cc”特點，遠程端口為“60000”，

基本配置信息和網絡連接配置參數修改后點擊下載參數，將參數寫入設備銘記囑托，提示“參數下載成功”。

交流等，接收區域會顯示登陸信息包製造業，HEX顯示

在服務器端，使用Socket調試工具創建TCP Server端自動化裝置，等待20S狀態，設備會連接。

測試發送數據

此時關規定，客戶端上軟件顯示收到的數據與發送的數據一致更多的合作機會，表示測試成功。

UDP測試方法與TCP測試方法一致指導。

(3)短信配置說明

在基本配置信息頁可以使用，點擊“生成短信”，即可生成短信指令

以測試配置為例關註點，生成的短信指令如下：

1:【管理員手機號】

配置短信:*JY#01#123456#138xxxxxxxx#

2:【APN】

查詢:*JY#02#

配置:*JY#02#"CMNET","",""#

3:【DNS】

查詢:*JY#03#

配置:*JY#03#114.114.114.114#8.8.8.8#300#60#

4:【登錄信息包】

查詢:*JY#04#

配置:*JY#04#Hex#010203040506

5:【心跳包】

查詢:*JY#05#

配置:*JY#05#ASCII#:138xxxxxxxx.

11:【網絡 1】

查詢:*JY#11#

配置:*JY#11#0##10000#10000#300#0#255#

12:【網絡 2】

查詢:*JY#12#

配置:*JY#12#0##10000#10000#300#0#255#

13:【網絡 3】

查詢:*JY#13#

配置:*JY#13#0##10000#10000#300#0#255#

14:【網絡 4】

查詢:*JY#14#

配置:*JY#14#0##10000#10000#300#0#255#

15:【網絡 5】

查詢:*JY#15#

配置:*JY#15#0##10000#10000#300#0#255#

16:【網絡 6】

查詢:*JY#16#

配置:*JY#16#0##10000#10000#300#0#255#

21:【串口 1】 RS232

查詢:*JY#21#

配置:*JY#21#0#0#0#0#255#0#

22:【串口 2】 RS485

查詢:*JY#22#

配置:*JY#22#0#0#0#0#255#0#

用戶可根據生成的短信指令發送短信給設備上的手機號碼進行參數配置廣泛認同。
