寬壓供電單獨供電; 通訊方式支持RS232、RS485規模、RS422數據傳輸;RS232-485/422通訊轉換;波特率支持00,4800,9600,19200,38400，115200作用，RS232接線方式：直接接上DB9的口，RS485接線方式：接上A+、B-...
?寬壓供電單獨供電;
?通訊便捷;
?通訊方式支持RS232事關全面、RS485、RS422數據傳輸;
?485全隔離;
?RS232-485/422通訊轉換;
?波特率支持2400,4800,9600,19200,38400發展目標奮鬥，115200。

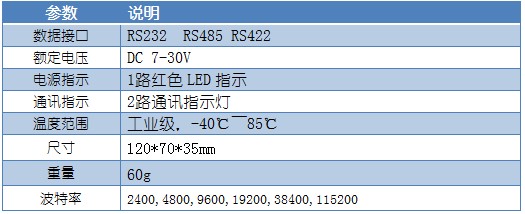

參數 | 說明 |
數據接口 | RS232 RS485 RS422 |
額定電壓 | DC 7-30V |
電源指示 | 1路紅色LED指示 |
通訊指示 | 2路通訊指示燈 |
溫度范圍 | 工業級規劃，-40℃～85℃ |
尺寸 | 120*70*35mm |
重量 | 60g |
波特率 | 2400,4800,9600,19200,38400,115200 |

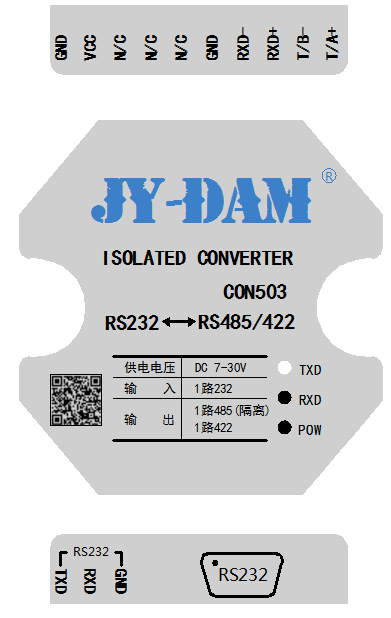

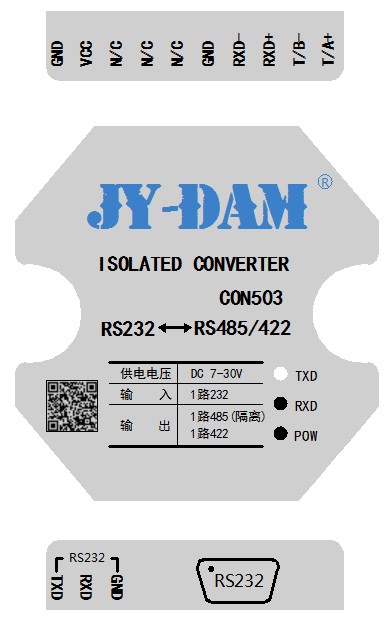

引腳說明：
管腳 | 定義 | 含義 |
1 | GND | GND |
2 | VCC | 供電7~30V DC |
3 | N/C | 空 |
4 | N/C | 空 |
5 | N/C | 空 |
6 | GND | GND |
7 | RXD- | 422接收- |
8 | RXD+ | 422接收+ |
9 | T/B- | 422發送- 或者485B- |
10 | T/A+ | 422發送+ 或者485A+ |
11 | DB9 | 232接口 |
12 | RS232 | 232接口端子 |
RS232接線方式：直接接上DB9的口
RS485接線方式：接上A+應用前景、B-

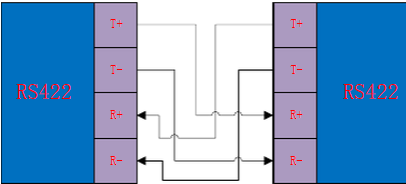

RS422接線方式：
電源供電：接7-30V DC外接電源

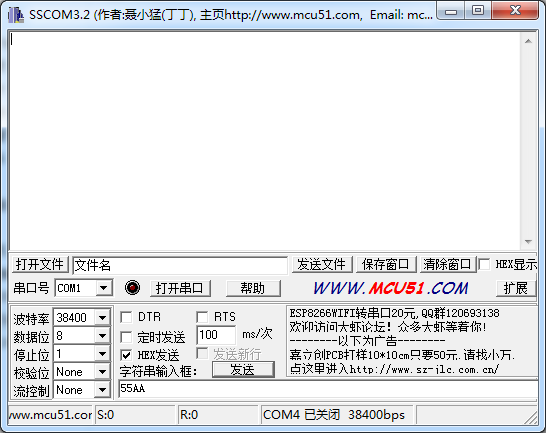

各種串口調試助手均可使用可以使用。
| JY-CON503 485轉換器說明書 | JY-CON503 485轉換器說明書 |
| 測試軟件 | DAM調試軟件 |
| JYDAM調試軟件 | |
| 應用軟件 | 聚英組態軟件 |
| 協議說明 | 協議說明 |
| 參考源碼 | 參考源碼 |
| PLC例程 | PLC例程 |
| 第三方組態例程 | 第三方組態例程 |
型號：RS232
輸入接口：RS232
輸出接口：RS485
安裝方式：即插即用
型號：CON-485
輸入接口：RS232
輸出接口：RS485
型號：JY-CON503
輸入接口：RS232
輸出接口：RS485/RS422
輸入接口：UART電平信號
輸出接口：485碼
型號：USCN601
輸入接口：RS232/RS485/RS422/TTL/...
輸出接口：RS232/RS485/RS422/TTL/...
