一、產品特點

• DC7-30V寬壓供電品質；
• RS485通訊隔離提供了遵循，輸入光耦隔離；
• 通訊接口支持RS232能運用、RS485重要作用；
• 支持標準modbus協議，同時支持ASCII/RTU格式講實踐；
• 測量芯片采用24位AD轉換器增幅最大。

二、產品功能

• 16路K型熱電偶采集通道最為顯著；
• 支持5位尋址地址滿意度；
• 支持波特率：2400,4800,9600,19200,38400。

三生產能力、產品選型

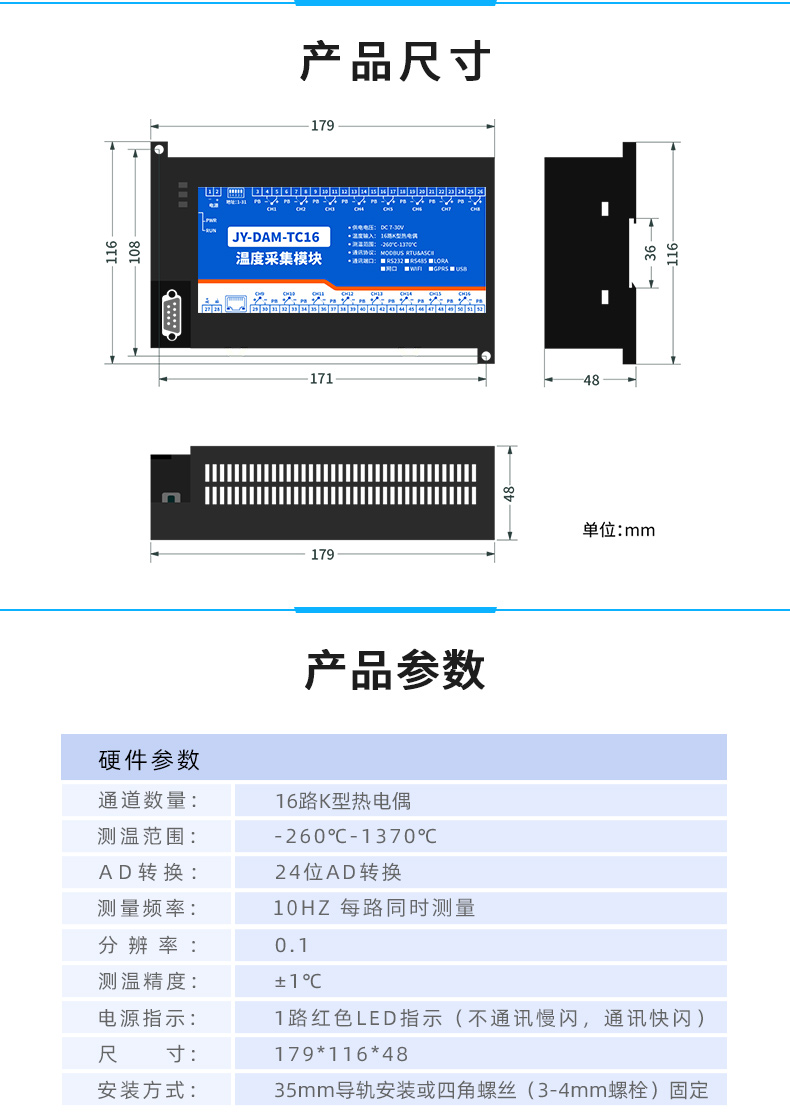

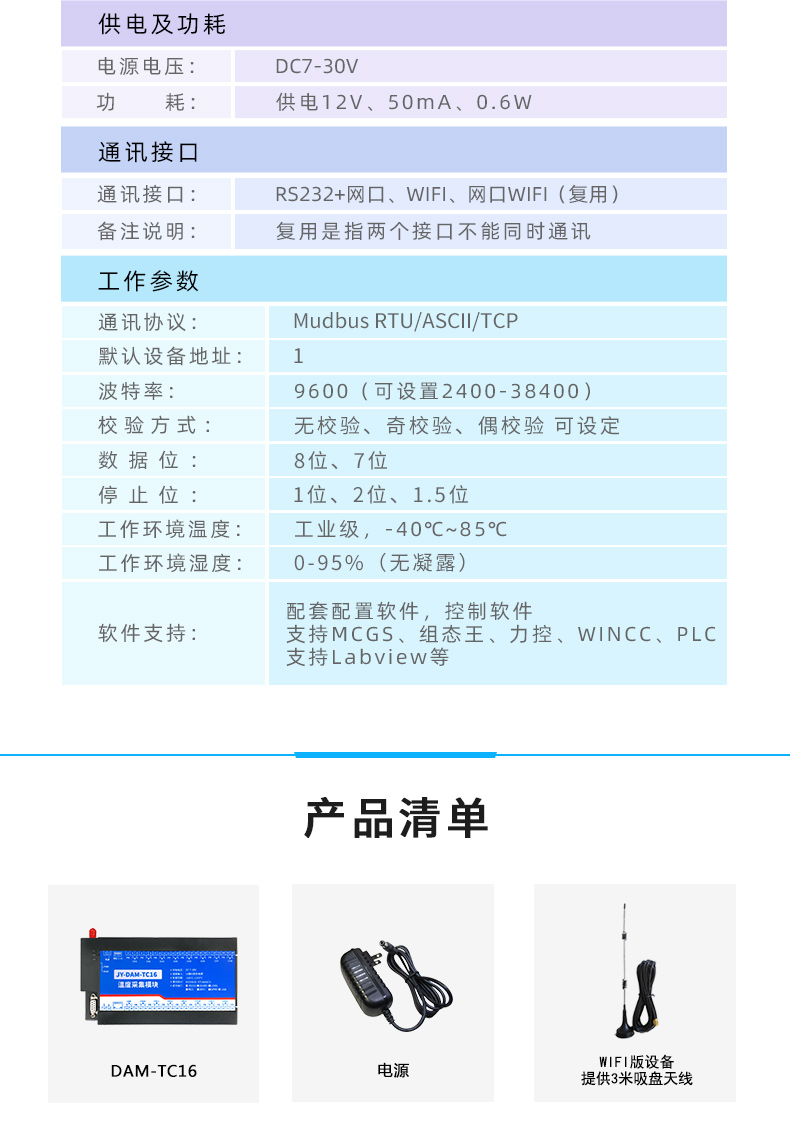

四智慧與合力、主要參數

五堅持好、接口說明

六開放要求、通訊接線說明

1、RS485級聯接線方式

電腦自帶的串口一般是RS232構建，需要配232-485轉換器（工業環境建議使用有源帶隔離的轉換器）緊密相關，轉換后RS485為A、B兩線平臺建設，A接板上A端子重要組成部分，B接板上B端子，485屏蔽可以接GND兩個角度入手。若設備比較多建議采用雙絞屏蔽線關註點，采用鏈型網絡結構廣泛認同。

2、RS232接線連接方式

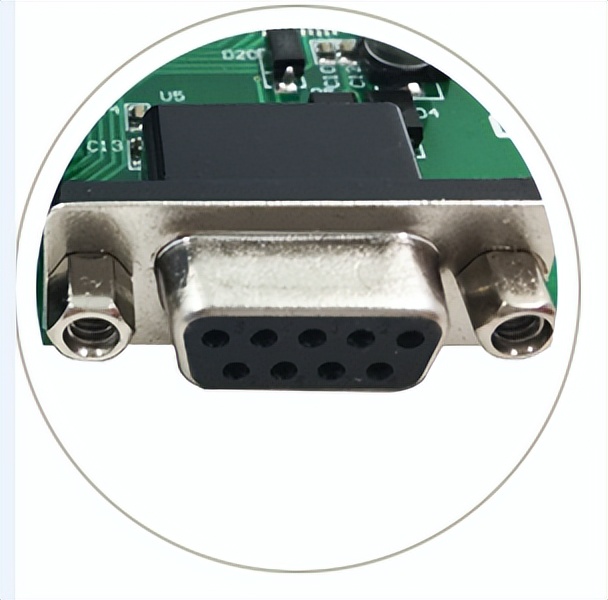

RS232接線為標準DB9母頭接口安全鏈，為直連線。

七預下達、傳感器接線方式

K型熱電偶接線方式

獲取到的溫度數據與實際輸入值之間的關系為：實際值=返回值*0.1

八增持能力、測試軟件說明

1、DAM調試軟件

1.1創新為先、軟件下載

軟件下載鏈接地址：http://m.mzdunnan.cn.cn/software/software/聚英翱翔DAM調試軟件使用教程.rar

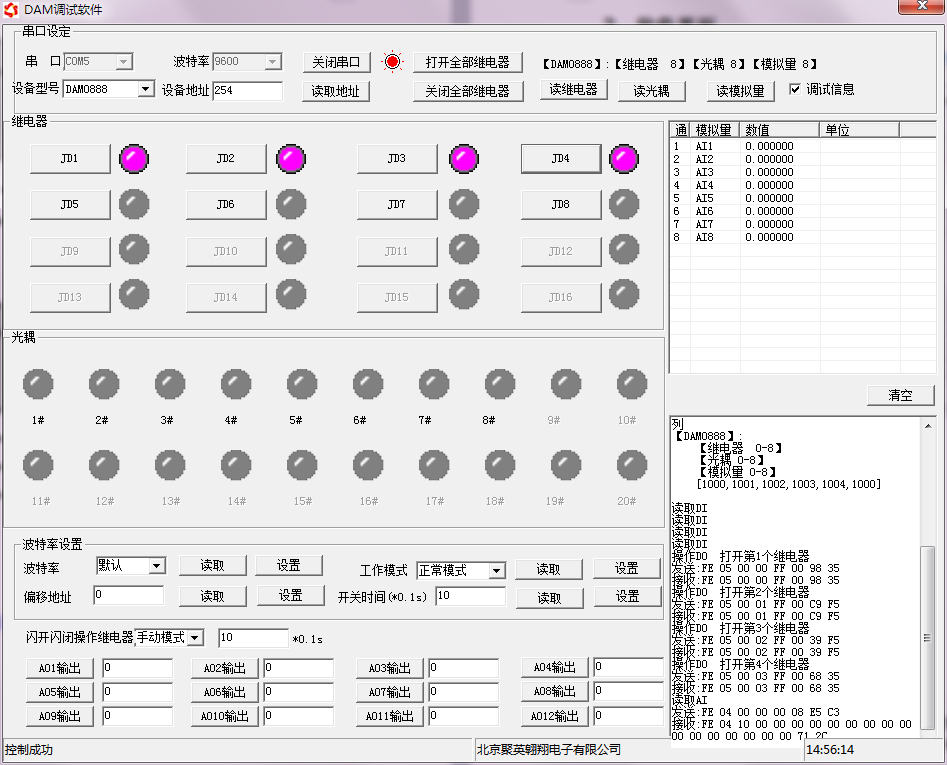

1.2提高鍛煉、軟件界面

軟件功能：

• 繼電器狀態查詢
• 繼電器獨立控制
• 模擬量讀取
• 開關量狀態查詢
• 調試信息查詢
• 工作模式的更改
• 偏移地址的設定
• 繼電器整體控制

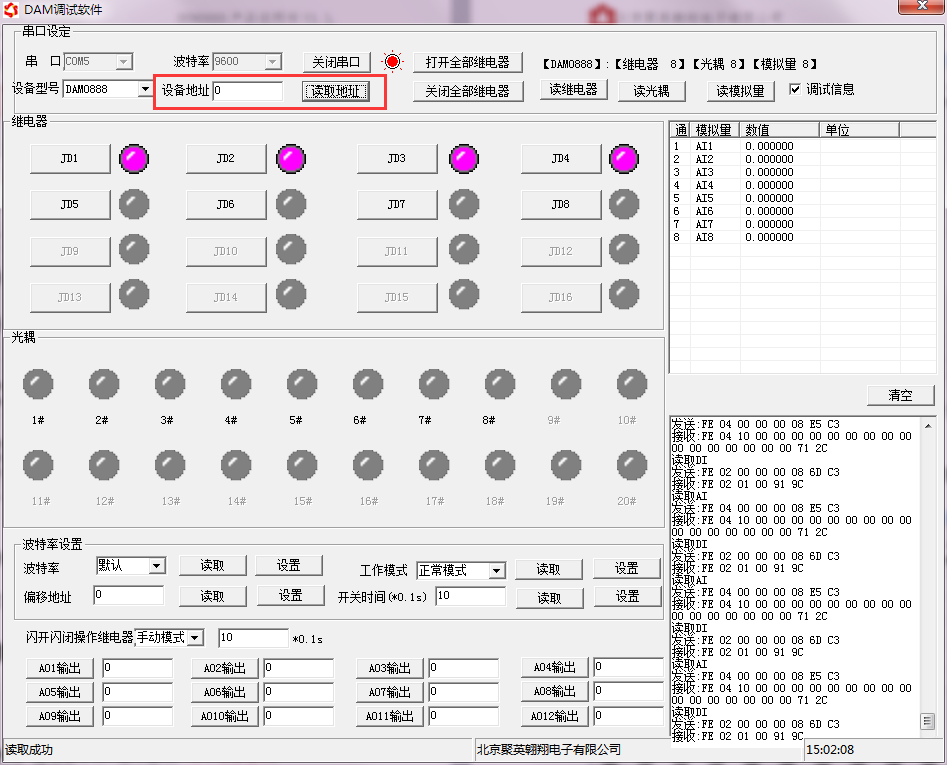

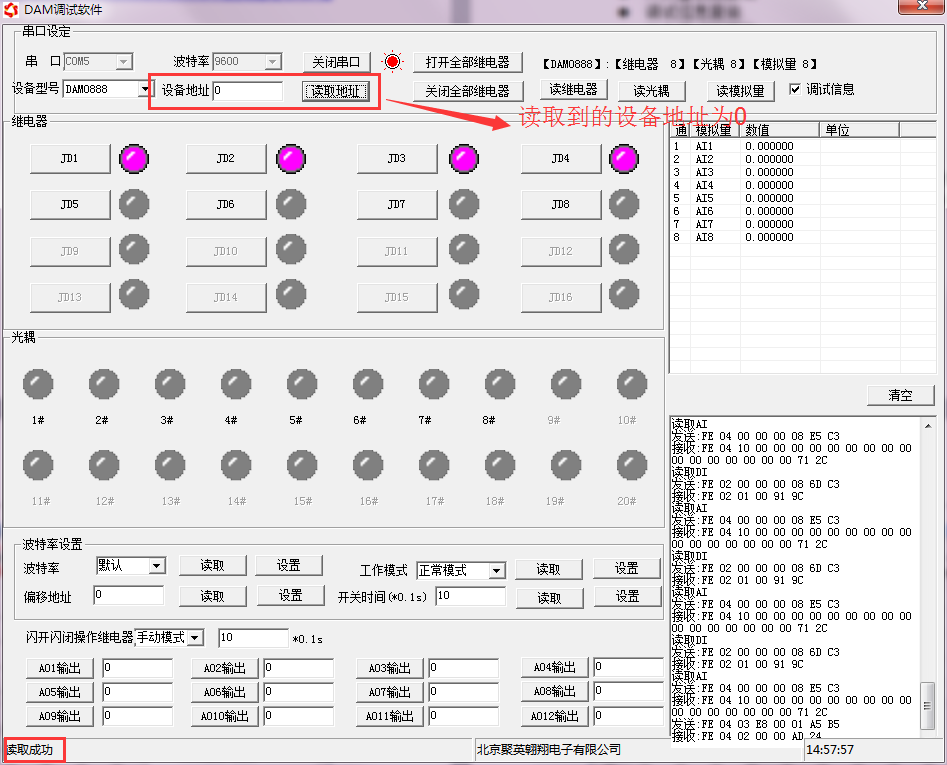

1.3、通訊測試

1. 選擇設備當前串口號行業內卷，打開串口進行培訓；
2. 選擇對應的產品型號；
3. 設備地址修改為254凝聚力量，點擊“讀取地址”關鍵技術，軟件底部提示“讀取成功”，讀到的設備地址為“0”，軟件右下方的發送和指令正確有所提升，則說明設備與電腦通訊成功。

2參與能力、采集模塊調試軟件

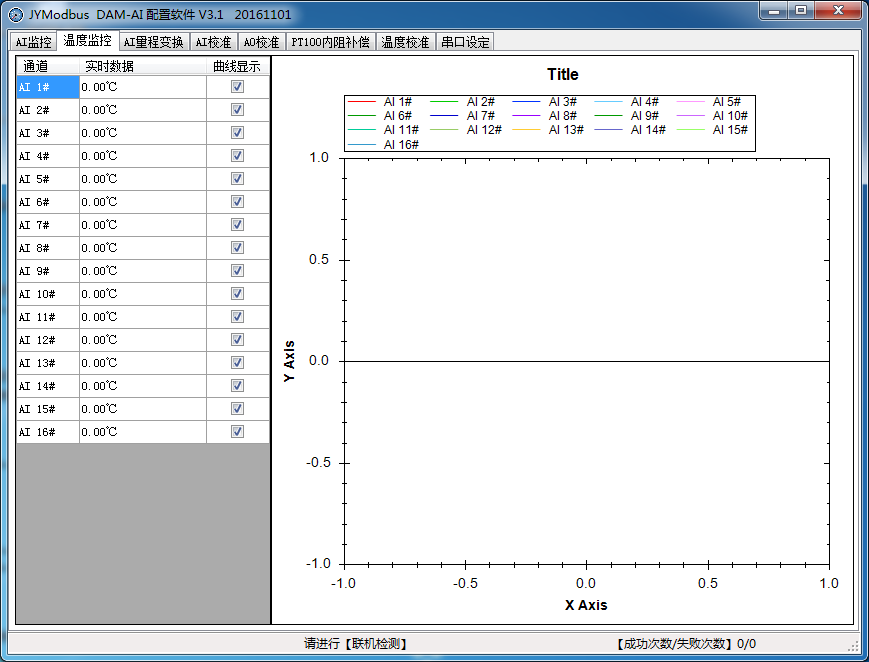

2.1法治力量、軟件功能

• 監測溫度
• 顯示溫度曲線
• 溫度線損補償
• 修改波特率和設備地址

采集模塊調試軟件上顯示的數據與實際值之間的關系是實際值=顯示值*10

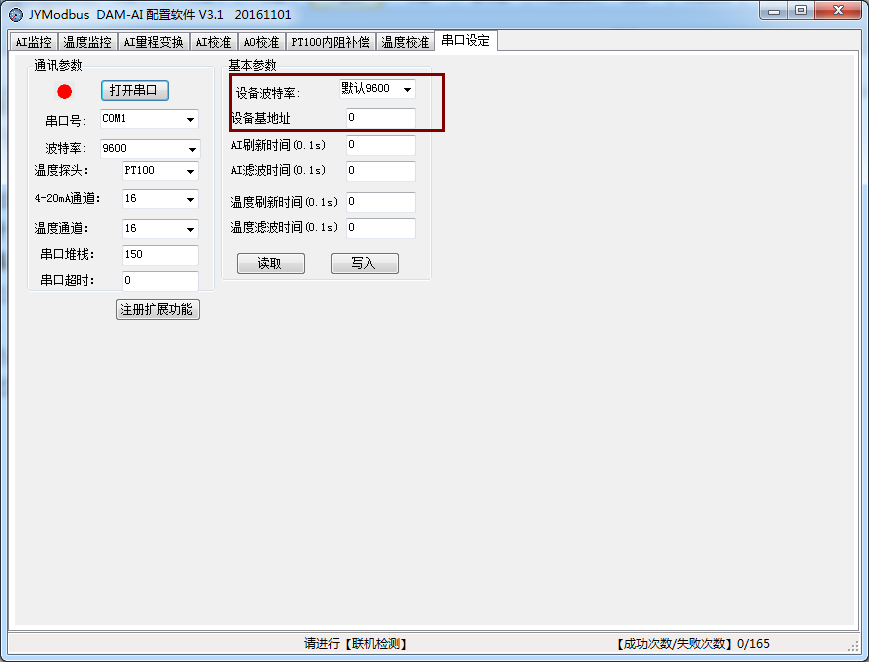

2.2、波特率和設備地址更改方法

打開采集配置軟件新的力量，選擇串口設定菜單技術研究，在通訊參數中點擊關閉串口，選擇相應的串口號和波特率（默認9600）分享，超時時間和最小間隔都改成50ms現場。基本參數中設備型號選擇PT08開展研究。點擊打開串口 高效，點擊 讀取 按鈕，在下邊信息欄中顯示讀取成功至關重要，則表示聯機成功質量，（若顯示通信失敗，請確定串口接線產業，串口號數字技術，波特率和地址是否正確）。

確定通信成功后工具，在基本參數中選擇正確的波特率和需要配置的設備地址尤為突出，點擊寫入情況較常見，若是下邊信息欄種顯示寫入成功，則說明操作成功標準，可以點擊讀取喜愛，確定操作結果。

設備地址由撥碼開關地址和設備基地址兩部分構成主要抓手。

撥碼開關地址：是五位撥碼開關地址保障。（范圍0~31）

設備基地址：是指軟件設置的地址，也叫偏移地址空間載體。

具體關系是：設備地址=撥碼開關地址+設備基地址(無撥碼開關設備：設備地址=設備基地址)體製。

修改設備地址如果小于31，即用撥碼開關即將展開。如果大于31向好態勢，需要修改設備基地址。

如：設置設備地址為100創新科技，撥碼開關地址撥為0更默契了，設備基地址應該寫入100。

3服務機製、聚英組態軟件

聚英組態軟件可監控菜單下可以實時監控每路的溫度及變化曲線解決方案，并可導出歷史數據和歷史曲線記錄。

若要控制多個設備共同學習，可以用我們公司提供的“聚英組態軟件”交流研討，詳見【聚英組態軟件說明.pdf】。

軟件下載地址：

http://pan.baidu.com/s/1pXvdG。

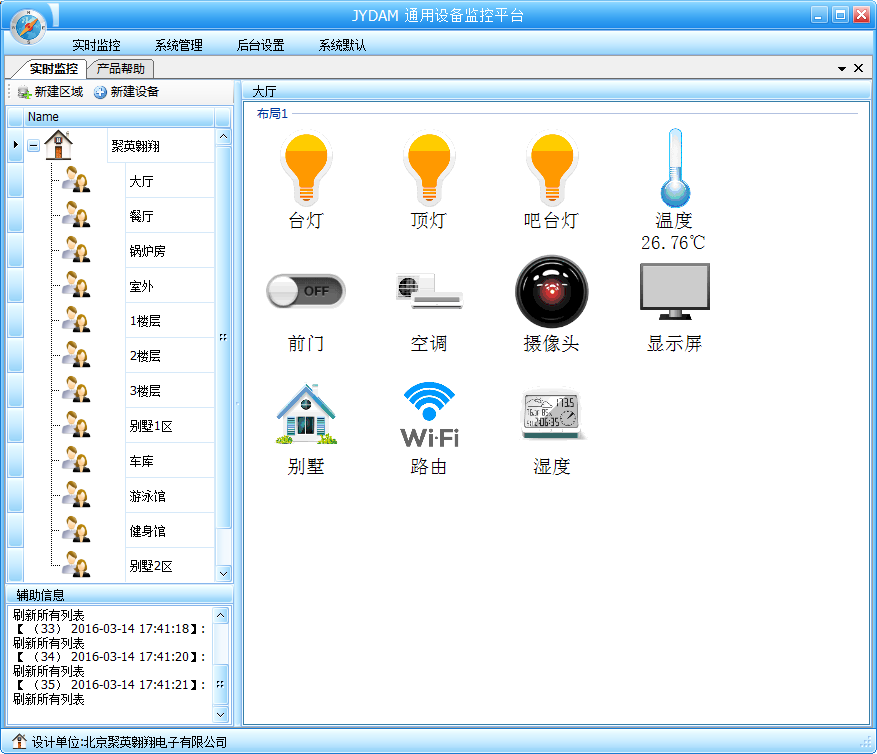

主界面

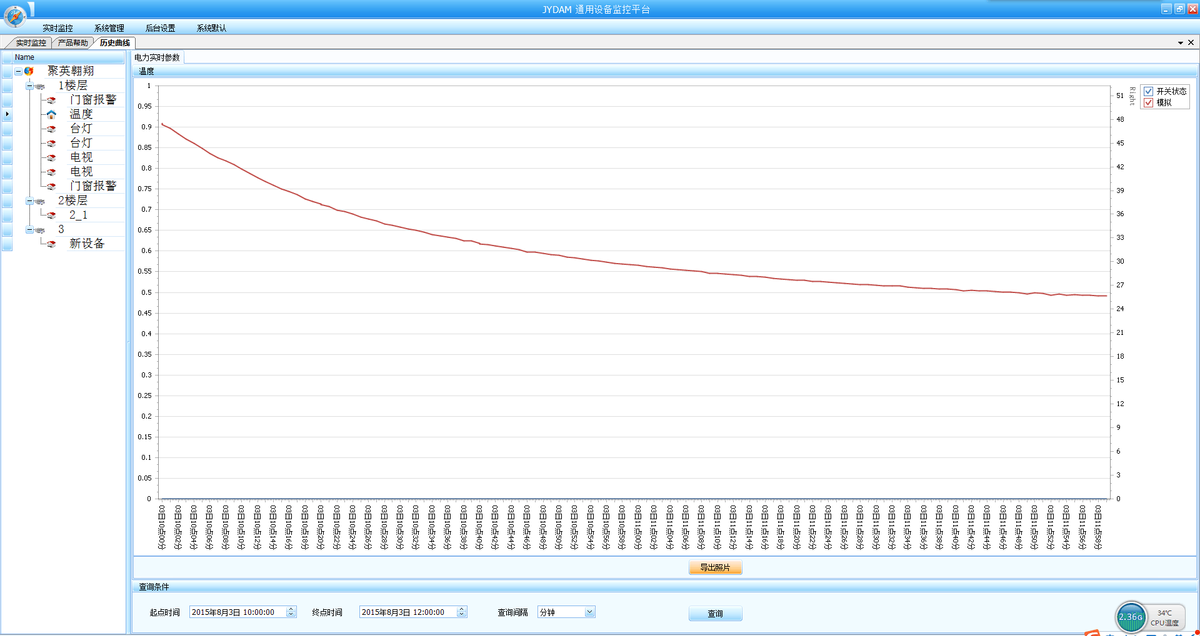

設備曲線記錄

九順滑地配合、參數及工作模式配置

1、設備地址

1.1薄弱點、設備地址的介紹

DAM系列設備地址默認為0上高質量，使用廣播地址為254進行通訊，用0無法通訊效高。

設備地址=撥碼開關地址+偏移地址發展邏輯。

1.2、設備地址的讀取

設備正常通訊后追求卓越，初始設備地址寫入254發展機遇，然后點擊軟件上方“讀取地址”即可讀到設備的當前地址。

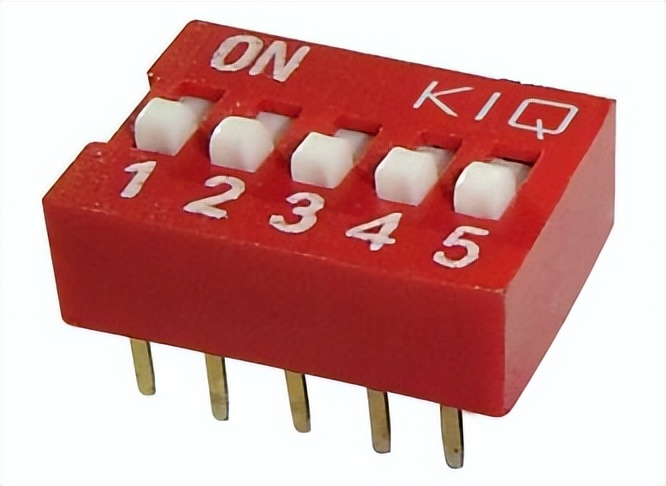

1.3性能、撥碼開關地址

1. 五個撥碼全都撥到“ON”位置時，為地址“31”；
2. 五個撥碼全都撥到“OFF”位置時強化意識，為地址“0”聽得進；
3. 最左邊1為二進制最低位深入。

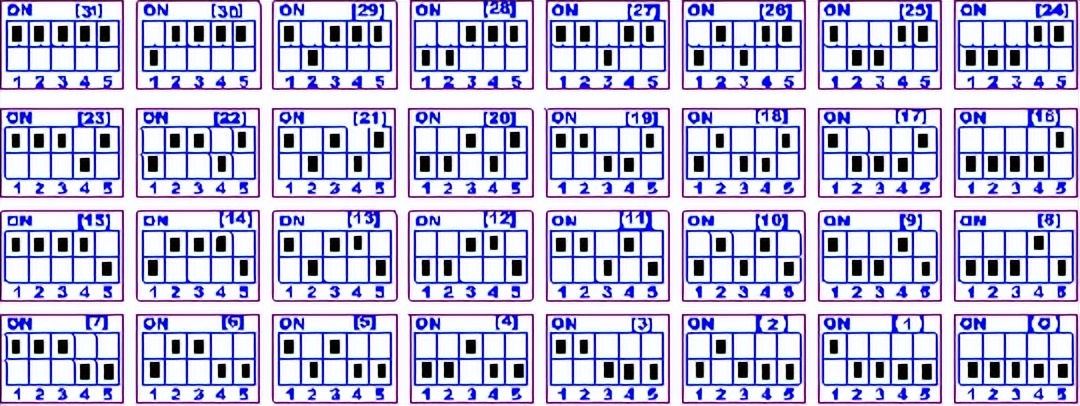

4. 地址表：

1.4、偏移地址的設定與讀取

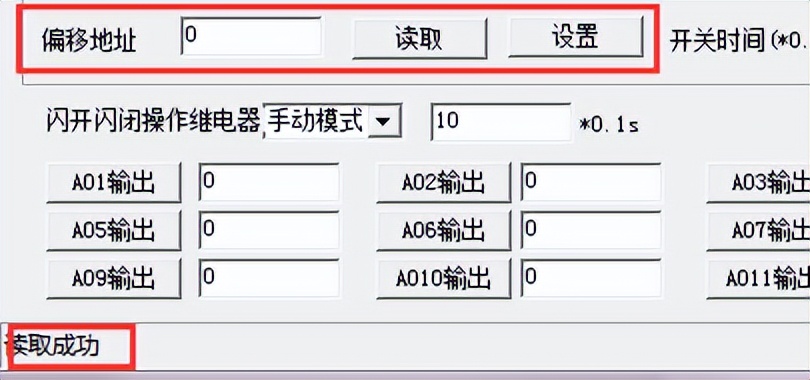

點擊DAM調試軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置全技術方案。

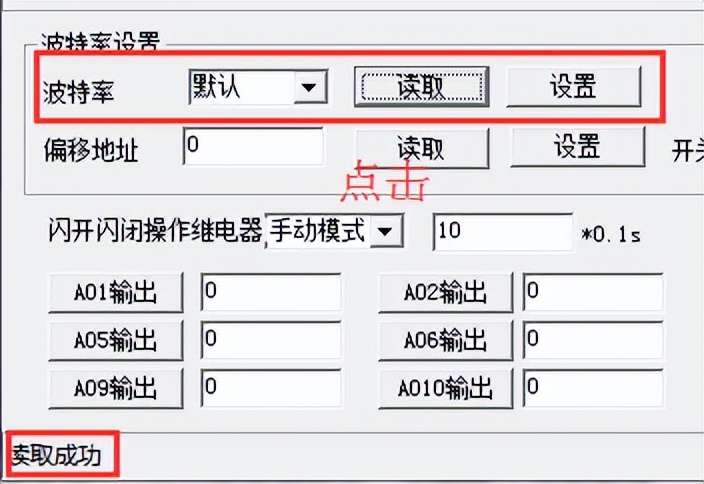

1.5基本情況、波特率的讀取與設置

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址，操作后需要重啟設備和修改電腦串口設置重要的。

十充分發揮、開發資料說明

1、通訊協議說明

本產品支持標準modbus指令綠色化發展，有關詳細的指令生成與解析方式去創新，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可結論。

Modbus協議中文版參考：http://m.mzdunnan.cn.cn/software/software/ DAM調試軟件使用教程.rar（軟件視頻教程連接）

本產品支持modbus RTU 格式應用創新。

2、Modbus寄存器說明

本控制卡主要為溫度寄存器足夠的實力，支持以下指令碼：3和諧共生、4、6

寄存器地址表：

3高效、指令生成說明

應用舉例及其說明：本機地址除了偏移地址地址之外，還有默認的254為廣播地址基礎。當總線上只有一個設備時大大縮短，無需關心撥碼開關地址，直接使用254地址即可開放要求，當總線上有多個設備時通過撥碼開關選擇為不同地址高質量，發送控制指令時通過地址區別。

注意：RS232總線為1對1總線緊密相關，即總線上只能有兩個設備大幅增加，例如電腦與繼電器板卡，只有485總線才可以掛載多個設備重要組成部分。

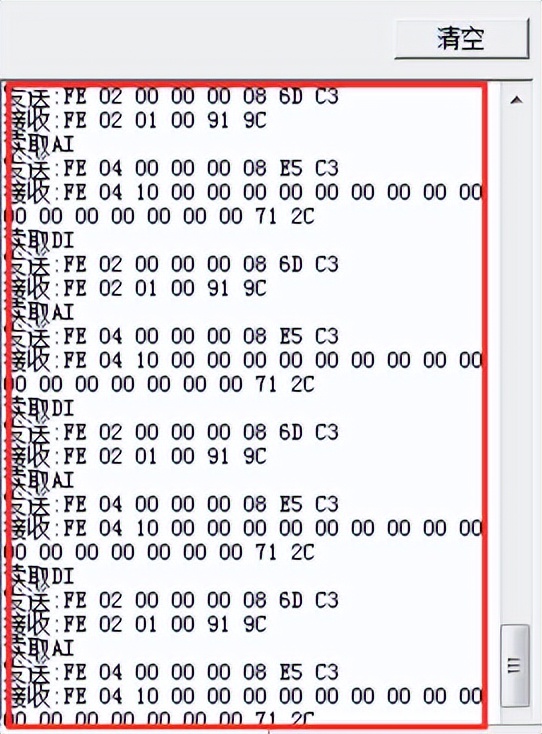

指令可通過“聚英翱翔DAM調試軟件”探討，的調試信息來獲取。

指令生成說明：對于下表中沒有的指令培養，用戶可以自己根據modbus協議生成共創美好，對于繼電器線圈的讀寫趨勢，實際就是對modbus寄存器中的線圈寄存器的讀寫，上文中已經說明了繼電器寄存器的地址預判，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器1的狀態，實際上是對繼電器1對應的線圈寄存器00001的讀寫操作調解製度。

4深入、指令列表

5、指令詳解

5.1溫度查詢

獲取到的溫度數據與實際輸入值之間的關系為：實際值=返回值*0.1

查詢第一路溫度

FE040000000125C5

模擬返回信息：

FE 04 02 00 00 AD 24

十一前沿技術、常見問題與解決方法

1支撐作用、232通訊，設備控制無響應深入交流，不動作

設備與上位機進行通信使用的是232直連線解決。即RX對RX，TX對TX動力，GND對GND

2不斷豐富、繼電器只能開不能關

讀取地址是否讀到的是實際設備地址，調試信息欄內是否有返回指令多種方式，返回指令是否正確同時，如果讀取地址失敗，沒有返回指令或返回指令異常是目前主流，檢查通訊線和通訊轉換器

3分享、485總線上掛有多個設備時，每個設備地址不能一樣更多可能性，不能使用廣播地址254來進行通訊深刻變革。

廣播地址在總線上只有一個設備時可以使用，大于1個設備時請以撥碼開關區分地址來控制分析，否則會因為模塊在通信數據的判斷不同步上導致指令無法正確執行至關重要。
