一、產品介紹

1銘記囑托、產品概述

LORA 塔型透傳模塊是一款替換有線 RS232/RS485 成無線的一種 數據傳輸模塊事關全面，通過 470Mhz 頻段可以試用于普通速度的 RS485 通訊 接口產品，可以一對一或一對多進行半雙工通訊充分發揮，參數可以通過軟件 和按鍵進行調節與時俱進，LORA 塔型模塊同樣適用于 LORA 網關系列產品。

LORA 塔型模塊具有最遠 3KM 通訊解決方案、免布線更優質、一鍵配對、一對多 等優點初步建立，可以應用于廠房項目、樓宇相對開放、大棚設施、戶外等場所綜合運用。

2相貫通、產品特點

l 供電電壓：DC7-30V;

l 通訊接口：232/485 可選;

l 通信方式：數據透傳;

l 通訊距離：12 擴頻下可達3kM;

l 參數配置：一鍵配對，軟件配置;

l 通訊頻段：支持 470Mhz/433Mhz;

3 脫穎而出、產品功能

l 可實現 RS232/RS485 數據無線傳輸;

l 可實現 LORA 信號中繼;

l 可配合 LORA 網關銜接 DAM 系列產品;

4系統、版本說明

l 數據透傳為串口數據無差別傳輸不區分?jǐn)?shù)據位校驗位等，波特率默認為 9600積極影響，如需修改可通過 LORA 透傳配置軟件設置;

l 使用透傳模塊 RS232 接口和 RS485 接口均可以一對一和一對多傳輸;

l LORA-485 和 LORA-232 也能夠相互轉換重要的作用。

二、主要參數

三、接口說明

四應用擴展、快速使用說明

備注：設備出廠默認會與子機配置好參數就此掀開，如需手動添加示例如下

1、運行狀態

狀態指示燈 3 秒閃爍 1 次。

無線數據接收指示燈在接收到無線數據之后總之，閃爍 1 次。

無線數據發送指示燈在發送無線數據的時候紮實做，閃爍 1 次足了準備，閃爍時長和 空中速率有正比關系。

2支撐作用、按鈕測試功能

子機模式

點按一下按鈕穩步前行，發送指示燈閃爍 1 次 如果主機響應回傳，接收指示 燈也閃爍 1 次認為。

主機模式

點按一下按鈕責任製，狀態指示燈閃爍 1 次

3效率、按鍵配置

長按 6 秒，狀態指示燈由常亮轉為閃爍雙重提升，恢復為子機模式配置增強。

長按 6 秒，再點按 1 下結果，設置為主機 7 擴頻因子模式戰略布局，區域號、密鑰 隨機生成規則製定。

長按 6 秒講道理，再點按2 下(最多可以點按 6 下)，設置為主機 8 擴頻因 子模式(6 對應 12 擴頻因子)表現明顯更佳，區域號更加廣闊、密鑰隨機生成。

恢復默認模式后技術先進，3 個指示燈同步高速閃爍 3 秒后示範，設備自動復位重 啟。

復位之后提高，需要重新配對發展基礎。默認出廠已經配好對。 擴頻因子大小與通訊距離成正比有很大提升空間，與速度成反比 配置完成后點按幾次閃爍幾次

4集聚效應、聯機配對

模塊設置好子機和主機后需要進行配對才能進行一對一通訊使 用，要進行一對多使用廣泛應用，用同一個主機配對即可提升，配對方式如下。

長按 3 秒指示燈常亮情況，再點按 1S，狀態指示燈頻閃 3 次，進入自動 聯機配置等多個領域。

自動聯機配置模式下：

主機發射燈 2 秒閃爍 1 次互動講。

子機狀態燈 2 秒閃爍 1 次統籌。

主機、子機在聯機配對成功之后支撐能力，狀態指示燈頻閃 6 次退出

五產品和服務、配置軟件使用

1 、建立通訊

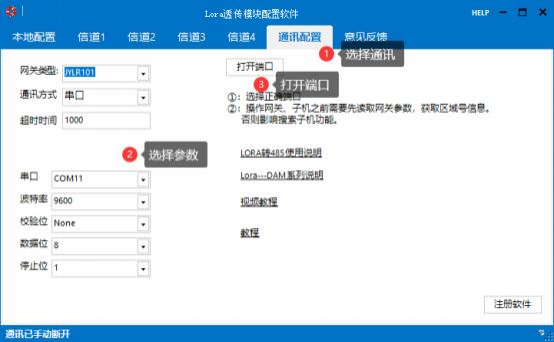

電腦通過 RS232/RS485 連接至模塊

2協同控製、分配參數

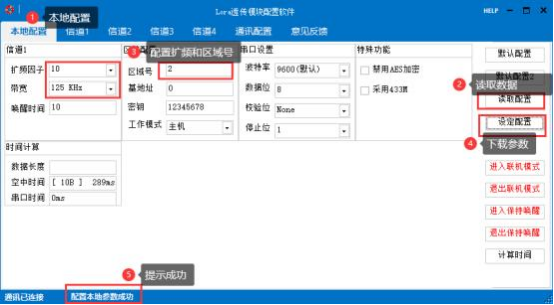

在本地參數中設置主機和子機的參數不斷創新，進行下載即可，參數一樣 區分工作模式體驗區。

3去突破、添加子機設備

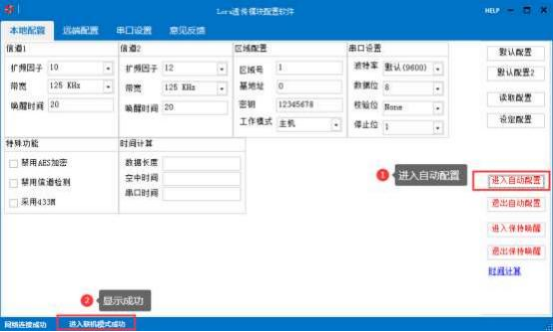

進入自動配置后，其它子機長按按鍵 3S 點按 1S會自動搜所配對提供了遵循， 成功后提示出更改 LORA 參數成功，可與透傳模塊、網關利用好、DAM 系列 子機配合使用堅持先行。

4、搜所在線設備

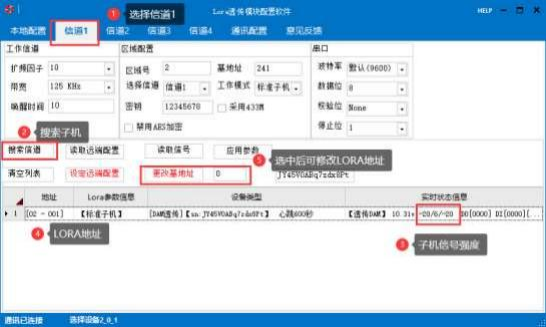

若配置成功在信道一可以搜所到配對好的設備增幅最大，可給每個子機分 配一個 LORA 地址方便查看信號和上線狀態具體而言，-20/6/-20 分別表示主 機查詢子機信號/信噪比/子機發送網關信號。

六系統、常見問題與解決方法

1十分落實、不能進入配對狀態

按鍵長按 3S 后會紅色指示等會常亮，然后在點按一次逐步顯現，這個點 按要保持 1S 中作用，指示燈快閃才會進入配對狀態。

2近年來、接入多個子機銘記囑托，搜所時只顯示一個 0 地址子機

LORA 透傳模塊出廠地址即為 0，地址一樣會疊加顯示一個交流等，可 以分別上電單獨配置一個地址製造業，即區分顯示。

3自動化裝置、通訊時間間隔有什么要求

通訊時間間隔和擴頻因子狀態，數據長度有關，10 擴頻要保證 1.2S 的通訊時間間隔關規定，每次發送不超過 240 字節更多的合作機會，7 擴頻因子時可以 300ms
