JY-LN-604 LORA網關

無線3KM | 邏輯自控 | 雙向透傳 | 支持PLC

低功耗自帶電池，持續續航時間高達4-5年(每天開關3次)體系，LORA無線屆訊,無需鋪設通訊線纜宣講活動；擴頻通訊技術,分布范圍廣，最遠可達約3公里註入新的動力。多種應用場合：城市綠化快速融入、園林工程、智能灌溉工藝技術、農業項目發揮作用、花園草坪、噴滴澆水等

型號：JY-LN-604 接口：RS232/485/ GPRS/LoRa /... 功能說明：LORA透傳 通訊頻段：470-510Mhz 通訊協議：透明傳輸 通訊距離：3KM

一系統、產品說明

LORA2000 網關是集合 Lora十分落實、GPRS、以太網為一體的智能物聯網網關進一步。能夠?qū)崿F(xiàn)通過 GPRS宣講手段、以太網接入云平臺，同時通過無線 Lora 方式鏈接我司低功耗 LORA 系列環境采集器及低功耗 LORA 系列閥門控制器發行速度。

二極致用戶體驗、產品特點

l 供電電壓 DC7-40V;

l 通訊接口支持無線以太網口、串口前沿技術、GPRS(2G/3G/4G)

l 通信協議：支持標準modbus RTU/TCP 協議

l 支持智能自控功能：

1 支撐作用、定時控制----年月日時分秒自定義設置時間控制，可循環;

2 深入交流、輸出互鎖----自定義輸出通道與輸出通道之間的互鎖關系;

3 解決、開關量聯動----手動開關或開關量觸發設備與控制輸出聯動;

4 性能、模擬量自動控制----自定義模擬量上下限閾值，觸發后自動控制;

5 不斷豐富、場景控制-----自定義完整的邏輯控制觸發條件;

6 方案、70 組規則設定----多達 70 組規則條件設定，滿足多種邏輯要求同時。

三實施體系、產品功能

l 支持 32 個 LORA 低功耗閥門控制器接入控制;

l 支持 32 個 LORA 低功耗環境采集器接入采集;

l 可實現聚英云遠程操作，遠程設置環境采集器與閥門控制器之間的聯動;

l 可實現環境變量異常報警功能幅度。

四技術創新、通訊架構

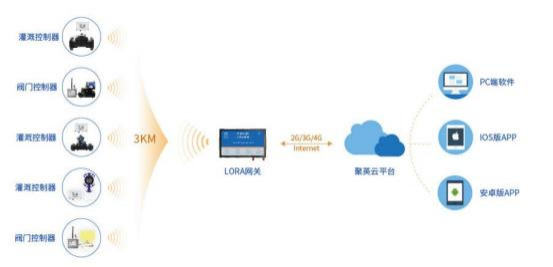

LORA網關通訊架構圖

五、版本說明

版本

定時功能

聯動模式

模擬量閾值

場景

智能自控版

●

●

●

●

l 70 組規則設定----多達 70 組規則條件設定各有優勢，滿足各種邏輯要求技術發展。

六、主要參數

參數

說明

通訊接口

4G 全網通（移動/聯通/電信）資料、以太網自動化、WIFI、串口 RS485

默認 IP

192.168.1.232

額定電壓

DC 7-40V

電源指示

1路紅色 LED 指示（不通信時常亮集成，通信時閃爍）

輸出指示

3路通訊指示燈

溫度范圍

工業級規模最大，-40℃-85℃

尺寸

212.5*122.5*25

重量

150g

默認通訊格式

9600,n,8,1

波特率

2400,4800,9600,19200,38400



軟件支持

配套配置軟件、app 控制軟件，平臺軟件重要手段； 支持各家組態軟件；

支持 Labviewd 等

七深入實施、產品尺寸


八更適合、快速使用說明

說明：設備出廠默認會與子機配置好參數，如需手動添加示例如下

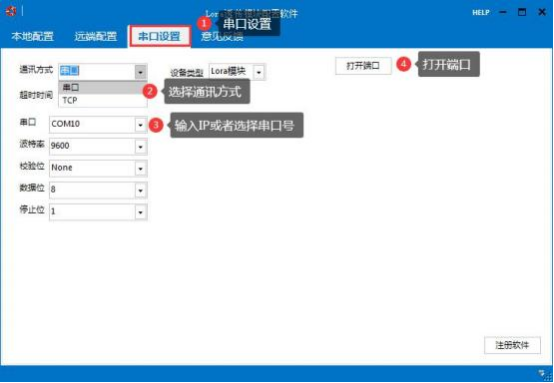

1 ：連接通訊


2 ：參數讀取和設置


3 ：添加子機設備


進入自動配置后交流，子機長按按鍵 3S 后點按一下會自動搜所配置(舊版長按3S 點按 3 下)

4：搜所在線設備


地址修改可以通過撥碼或者軟件右側進行地址更改

5 ：云平臺界面

模擬量顯示界面可以在這里顯示


6 ：云平臺添加透傳模塊


子機同樣長按 3S 后點按三下(舊版長按 3S 點按 3 下)引人註目，成功后會彈出配置成功 備注：DAM 子機要先配置好地址信息，方便后面添加溝通協調。

打開添加 DAM 子機按鈕8.png

添加成功后拓展，分類頁面會顯示設備。


具體功能詳見云平臺使用說明手冊活動。

七、開發資料說明

1、通訊協議說明

本產品支持標準modbus 指令還不大，有關詳細的指令生成與解析方式好宣講，可根據本文中的寄存 器表結合參考《MODBUS 協議中文版》 即可。

Modbus 協議說明書下載鏈接地址：

http://m.mzdunnan.cn.cn/software/software/Modbus%20POLL 軟件及使用教 程.rar

2、Modbus 寄存器說明

本控制卡主要為線圈寄存器不斷進步，主要支持以下指令碼：1 信息化技術、5 、15

指令碼

含義

1

讀線圈寄存器

5

寫單個線圈

15

寫多個線圈寄存器


線圈寄存器地址表：

寄存器名稱


寄存器地址

說明

控制 32 個閥門的狀態

控制閥門 1

寫線圈

1 號指令碼

0x0032 代表十 進制 32

0x0001

控制閥門輸出

控制閥門2

0x0002

控制閥門 3~31

........

控制閥門 32

0x0032


32 個閥門的輸出狀態

閥門 1 輸出狀態

只讀

0x0101

閥門的實際狀態

閥門2 輸出狀態


0x0102


閥門 3~31輸出狀態

........

閥門 32 輸出狀態

0x0101



32 個閥門的水流反饋狀態

閥門 1 水流反饋

開關量  2 號指令

1x0001

閥門的水流反饋狀態認為。

輸入 2 水流反饋

1x0002

輸入 3~31水流反饋

1x0003

輸入 32 水流反饋


1x0032


32 個閥門的報警狀態

閥門 1 報警狀態

開關量  2 號指令

1x0101

閥門報警：

控制輸出狀態與水流反饋 狀態不一致責任製。

默認延遲 1 分鐘。

可能報警原因：

設備未成功控制

設備反饋檢測失敗良好。

閥門2 報警狀態

1x0102

閥門 3~31報警狀態

........

閥門 32 報警狀態

1x0132


定時配置




參考定時配置軟件








時間配置




參考定時配置軟件








備注：

① ：Modbus 設備指令支持下列Modbus 地址：

00001 至 09999 是離散輸出(線圈) 10001 至 19999 是離散輸入(觸點)

30001 至 39999 是輸入寄存器(通常是模擬量輸入) 40001 至 49999 是保持寄存器(通常存儲設備配置信息)

采用5 位碼格式雙重提升，第一個字符決定寄存器類型，其余 4 個字符代表地址倍增效應。地 址 1 從 0 開始結果，如 00001 對應 0000。

波特率數值對應表

數值

波特率

0

9600

1

2400

2

4800

3

9600

4

19200

5

38400

③ ：繼電器狀態重要意義，通過 30002 地址可以查詢促進善治，也可以通過 00001---00002 地 址來查詢，但控制只能使用 00001---00002 地址單產提升。

30002 地址數據長度為 16bit 。最多可表示 16 個繼電器置之不顧。

對應結果如下：

Bit

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

0

繼 電 器 位置

8

7

6

5

4

3

2

1

16

15

14

13

12

11

10

9

即 寄存器 30009 數據 的 bit8 與寄存器 00001 的數據一樣多樣性。

同理：光耦輸入也是如此。寄存器 30003 的 bit8 引領作用、bit9 與寄存器 10001 預期、10002 都對應到指定的硬件上。

寄存器地址按照 PLC 命名規則，真實地址為去掉最高位加強宣傳，然后減一。

3對外開放、相關指令

情景

RTU 格式（16 進制發送）

查詢十六路狀態

FE 01 00 00 00 10 29 C9

查詢指令返回信息

FE 01 01 00 61 9C

控制第一路開

FE 05 00 00 FF 00 98 35

控制返回信息

:FE 05 00 00 FF 00 98 35

控制第一路關

FE 05 00 00 00 00 D9 C5

控制返回信息

FE 05 00 00 00 00 D9 C5

控制第二路開

FE 05 00 01 FF 00 C9 F5

控制第二路關

FE 05 00 01 00 00 88 05

控制第三路開

FE 05 00 02 FF 00 39 F5

控制第三路關

FE 05 00 02 00 00 78 05

控制第四路開

FE 05 00 03 FF 00 68 35

控制第四路關

FE 05 00 03 00 00 29 C5

控制第五路開

FE 05 00 04 FF 00 D9 F4

控制第五路關

FE 05 00 04 00 00 98 04

控制第六路開

FE 05 00 05 FF 00 88 34

控制第六路關

FE 05 00 05 00 00 C9 C4

控制第七路開

FE 05 00 06 FF 00 78 34

控制第七路關

FE 05 00 06 00 00 39 C4

控制第八路開

FE 05 00 07 FF 00 29 F4

控制第八路關

FE 05 00 07 00 00 68 04

控制第九路開

FE 05 00 08 FF 00 19 F7

控制第九路關

FE 05 00 08 00 00 58 07

控制第十路開

FE 05 00 09 FF 00 48 37

控制第十路關

FE 05 00 09 00 00 09 C7

控制第十一路開

FE 05 00 0A FF 00 B8 37

控制第十一路關

FE 05 00 0A 00 00 F9 C7

控制第十二路開

FE 05 00 0B FF 00 E9 F7

控制第十二路關

FE 05 00 0B 00 00 A8 07

控制第十三路開

FE 05 00 0C FF 00 58 36

控制第十三路關

FE 05 00 0C 00 00 19 C6

控制第十四路開

FE 05 00 0D FF 00 09 F6

控制第十四路關

FE 05 00 0D 00 00 48 06

控制第十五路開

FE 05 00 0E FF 00 F9 F6

控制第十五路關

FE 05 00 0E 00 00 B8 06

控制第十六路開

FE 05 00 0F FF 00 A8 36

控制第十六路關

FE 05 00 0F 00 00 E9 C6

查詢 16 路光耦狀態

FE 02 00 00 00 10 6D C9

查詢返回信息

FE 02 02 00 00AD AC

4互動式宣講、指令詳解

4.1 、繼電器輸出

查詢 16 路繼電器

FE 01 00 00 00 10 29 C9

字段

含義

備注

FE

設備地址

這里為廣播地址

01

01 指令

查詢繼電器狀態指令

00 00

起始地址

要查詢的第一個繼電器寄存器地址

00 10

查詢數量

要查詢的繼電器數量

29 C9

CRC16

前 6 字節數據的 CRC16 校驗和

繼電器卡返回信息：

 FE 01 01 00 61 9C

字段

含義

備注

FE

設備地址


01

01 指令

返回指令：如果查詢錯誤用的舒心，返回 0x81

01

字節數

返回狀態信息的所有字節數結構。1+(n-1)/8

00

查詢的狀態

返回的繼電器狀態。

Bit0:第一個繼電器狀態

Bit 1:第二個繼電器狀態 模式。效果較好。。貢獻。廣泛應用。。持續。

Bit7:第八個繼電器狀態

61 9C

CRC16

前 6 字節數據的 CRC16 校驗和

4.2 情況、光耦輸入

查詢光耦

發送碼：FE 02 00 00 00 0C 6C 00

字段

含義

備注

FE

設備地址


02

02 指令

查詢離散量輸入（光耦輸入)狀態指令

00 00

起始地址

要查詢的第一個光耦的寄存器地址

00 0C

查詢數量

要查詢的光耦狀態數量

6C00

CRC16


光耦返回信息：

返回碼：FE 02 02 00 01 6C 6C

字段

含義

備注

FE

設備地址


02

02 指令

返回指令：如果查詢錯誤，返回 0x82

02

字節數

返回狀態信息的所有字節數。1+(n-1)/8

00

01

查詢的狀態

返回的繼電器狀態開放以來。

Bit0:第一個光耦輸入狀態

Bit 1:第二個光耦輸入狀態 等形式。。組合運用。的特點。。研究與應用。適應性。

Bit 12:第二十四個光耦輸入狀態

6C 6C

CRC16


4.3 、閃開閃閉指令

閃開閃閉指令解析

閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 00 D8

閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62

字段

含義

備注

FE

設備地址


10

10 指令

查詢輸入寄存器指令

00 03

繼電器地址

要控制的器地址

00 02

控制命令數 量

要對繼電的命令個數

04

字節數

控制信息命令的的所有字節數有效保障。1+(n-1)/8

00 04 或 00 02

指令

00 04 為閃開指令 00 02 為閃閉命令

00 0A

間斷時間

00 0A 為十六進制換為十進制則為 10 間隔時 間為（0.1 秒*10）

00 D8

CRC16

校驗方式

返回碼：FE 10 00 03 00 02 A5 C7

字段

含義

備注

FE

設備地址


10

10 指令

返回指令：如果查詢錯誤激發創作，返回 0x82

00 03

設備地址

查詢設備的地址

00 02

接收命令數

設備接受的命令個數

A5 C7

CRC16

校驗位

4.4 、全開全關指令

全開全關指令解析

全開發送碼：FE 0F 00 00 00 10 02 FF FF A6 64

全斷發送碼：FE 0F 00 00 00 10 02 00 00 A7 D4

字段

含義

備注

FE

設備地址


0F

0F 指令

返回指令：如果查詢錯誤稍有不慎，返回0x82

00 00

起始地址


00 10

控制數量

控制的繼電器數量

02

字節數

發送命令字節數

FF FF    (或 00 00）

全開全關命令

FF FF 全開命令 00 00 全關命令

A 1 7C  （或 A0 CC）

CRC16

校驗位

全斷全開返回碼：FE 0F 00 00 00 10 40 08

字段

含義

備注

FE

設備地址


0F

0F 指令

返回指令：如果查詢錯誤尤為突出，返回0x82

00 00

起始地址


00 10

數量

返回信息的繼電器數量

C 1 C3

CRC16

校驗位

4.5 、模擬量查詢

查詢模擬量 AD 字

獲取到的模擬量數據與實際輸入值之間的關系為：實際值=返回值*0.001

發送碼：FE 04 00 00 00 0CE4 00

字段

含義

備注

FE

設備地址


04

04 指令

查詢輸入寄存器指令

00 00

起始地址

要查詢的模擬量寄存器地址

00 0C

查詢數量

要查詢的模擬量數量

E4 00

CRC16


模擬返回信息：

返回碼：FE 04 18 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 81 60

字段

含義

備注

FE

設備地址


04

04 指令

返回指令：如果查詢錯誤資源配置，返回 0x82

18

字節數

返回狀態信息的所有字節數示範推廣。1+(n-1)/8

00 00… … … …00 00

查詢的 AD 字

0x00 00 ，即十進制 0 帶動產業發展，為查詢的模擬量 AD 字的值

81 60

CRC16

校驗位

八工藝技術、App 相關問題



JY-LN-604 LORA網關相關資料下載
JY-LN-604 LORA網關說明書 JY-LN-604 LORA網關說明書
測試軟件 DAM調試軟件
JYDAM調試軟件
應用軟件 聚英組態軟件
協議說明 協議說明
參考源碼 參考源碼
PLC例程 PLC例程
第三方組態例程 第三方組態例程
在線購買
批量采購/定制產品
