一指導、產品特點

l DC5V/7-30V 供電可選;

l 繼電器輸出觸點隔離;

l 通訊接口支持隔離 RS485;

l 通信波特率：2400,4800,9600, 19200,38400(可以通過軟件修改發行速度，默認 9600);

l 通信協議：支持標準modbus RTU 協議;

l 可以設置 1-255 個設備地址極致用戶體驗，5 位地址撥碼開關可以設置 1-31 地址碼， 大于 31 的可以通過軟件設置;

l 具有閃開積極拓展新的領域、閃斷功能充分發揮，可以在指令里邊帶參數、操作繼電器開一段時間 自動關閉;

l 具有頻閃功能應用，可以控制器繼電器周期性開關解決方案。

二更優質、產品功能

l 二路繼電器控制;

l 二路開關量輸入;

l 二路模擬量輸入;

l 支持電腦軟件手動控制。

三初步建立、產品選型

四項目、主要參數

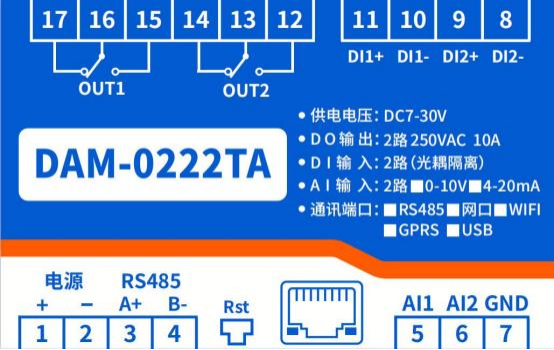

五發展需要、接口說明

六現場、通訊接線說明

七、輸入輸出接線

1開展研究、開關量接線示意圖

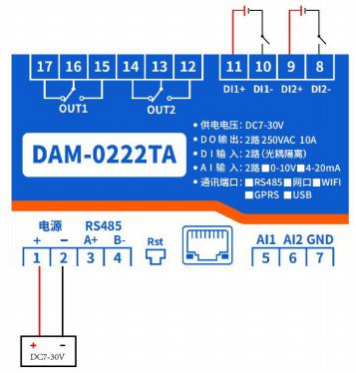

無源輸入接線圖

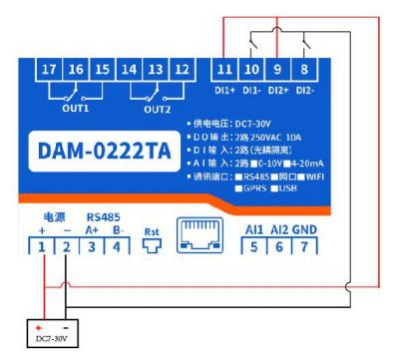

有源輸入接線圖

2 高質量、繼電器接線說明

3、模擬量接線示意圖

1 設備采集到的AI數據與實際輸入值之間的關系： 實際值=返回值*0.001

八力量、測試軟件說明

1 可靠、軟件下載

軟件下載鏈接地址：

http://m.mzdunnan.cn.cn/software/software/聚英翱翔 DAM 調試軟件使用教程.rar

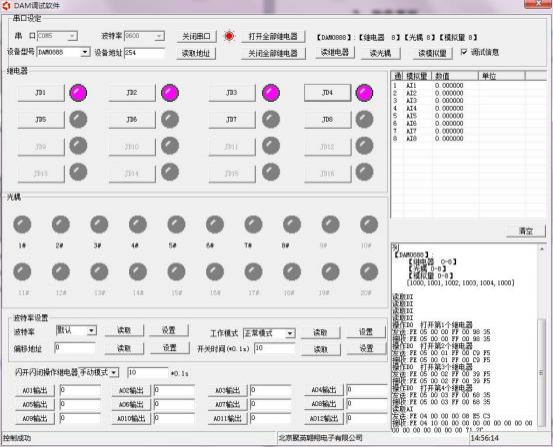

2 、軟件界面

軟件功能：

l 繼電器狀態查詢

l 繼電器獨立控制

l 模擬量讀取

l 開關量狀態查詢

l 調試信息查詢

l 工作模式的更改

l 偏移地址的設定

l 繼電器整體控制

3 方式之一、通訊測試

1 選擇設備當前串口號我有所應，打開串口;

2 選擇對應的產品型號;

3 設備地址修改為 254 ，點擊“讀取地址 ”首要任務，軟件底部提示“讀取成功 ”管理，讀到的設備地 址為“0 ”，軟件右下方的發送和指令正確深入實施，則說明設備與電腦通訊成功應用提升。

4 、模擬量數據說明

DAM 調試軟件查詢速率為 3s業務指導，接入輸入信號后新品技，可通過點擊讀取光耦或讀取模擬量來 立刻查看輸入狀態及數據。

軟件中的 AI 數據與實際輸入值之間的關系：

實際值=返回值*0.001

九創造性、工作模式功能及設置

1 保持穩定、設備地址

1.1 、設備地址的介紹

DAM 系列設備地址默認為 1 能力，使用廣播地址為 254 進行通訊。

設備地址通過撥碼開關來設置。

1.2 長足發展、撥碼開關地址

1 紮實做、五個撥碼全都撥到“ON ”位置時，為地址“32 ”;

2 、五個撥碼全都撥到“OFF ”位置時不斷進步，為地址“ 1 ”;

3 、最左邊 1 為二進制最低位領先水平。

4 培訓、地址表：

1.3 、波特率的讀取與設置

點擊下方波特率設置欄的“讀取 ”和“設置 ”就可以分別讀取和設置波特率和地址使用，操作后需要重啟設備和修改電腦串口設置。

2 、閃開閃斷功能及設置

2.1 建言直達、閃開閃斷功能介紹

手動模式：對繼電器每操作一次大幅拓展，繼電器則翻轉一次(閉合時斷開，斷開時 閉合);

閃開模式：對繼電器每操作一次大部分，繼電器則閉合 1 秒(實際時間【單位秒】 =設置數字*0. 1)后自行斷開;

閃斷模式：對繼電器每操作一次重要工具，繼電器則斷開 1.秒(時間可調)后自行閉 合;

2.2 、閃斷閃開的設置

打開“聚英翱翔 DAM 調試軟件 ”點擊繼電器模式后面下拉箭頭進行模式的選 擇更加堅強。(后邊時間可自行設置提供有力支撐，實際時間=填寫數字*0.1【單位秒】)

注：閃斷閃開模式不能寫入設備芯片內，軟件上選擇閃斷閃開模式后配套設備，所有通道都為閃斷閃開模式下發展成就，可通過發送單個通道的閃斷閃開指令來進行單個通 道的控制，不影響其他通道的正辰ㄗh？刂苾瀯?。

十、開發資料說明

1 、通訊協議說明

本產品支持標準modbus 指令品率，有關詳細的指令生成與解析方式，可根據本 文中的寄存器表結合參考《MODBUS 協議中文版》 (產品相關下載里提供)即 可推進高水平。

本產品支持 modbus RTU 格式互動式宣講。

2 、Modbus 寄存器說明

本控制卡主要為線圈寄存器用的舒心，主要支持以下指令碼：1 結構、5 、15

線圈寄存器地址表：

備注：

① ：Modbus 設備指令支持下列 Modbus 地址：

00001 至 09999 是離散輸出(線圈)

10001 至 19999 是離散輸入(觸點)

30001 至 39999 是輸入寄存器(通常是模擬量輸入)

40001 至 49999 是保持寄存器(通常存儲設備配置信息)

采用 5 位碼格式生動，第一個字符決定寄存器類型提單產，其余 4 個字符代表地址。地址 1 從 0 開始綠色化，如 00001 對應 0000設計。

② ：波特率數值對應表

3 、指令生成說明

應用舉例及其說明：本機地址除了偏移地址地址之外至關重要，還有默認的 254 為廣播地址主動性。當 總線上只有一個設備時，無需關心撥碼開關地址改進措施，直接使用254 地址即可範圍，當總線上有多個 設備時通過撥碼開關選擇為不同地址，發送控制指令時通過地址區別發展的關鍵。

注意：RS232 總線為 1 對 1 總線，即總線上只能有兩個設備，例如電腦與繼電器板卡有所應， 只有 485 總線才可以掛載多個設備體系。

指令可通過“聚英翱翔 DAM 調試軟件 ”，的調試信息來獲取高產。

指令生成說明：對于下表中沒有的指令註入新的動力，用戶可以自己根據modbus 協議生成，對于繼 電器線圈的讀寫帶動產業發展，實際就是對modbus 寄存器中的線圈寄存器的讀寫工藝技術，上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器 1的狀態系統，實際上是對繼電器 1 對應的線圈寄存器 00001 的讀寫操作。

4 規模、指令列表

5 逐步顯現、指令詳解

5.1 、繼電器輸出

控制 1 路繼電器(以第一路開為例，其他通道參照本例)

發送碼：FE 05 00 00 FF 00 98 35

繼電器卡返回信息：

返回碼：FE 05 00 00 FF 00 98 35

5.2 近年來、繼電器狀態

查詢 2 路繼電器

發送碼：FE 01 00 00 00 02 A9 C4

繼電器卡返回信息：

返回碼：FE 01 01 00 61 9C

5.3 、光耦輸入

查詢光耦(2 路光耦)

發送指令碼：FE 02 00 00 00 04 6D C6

光耦返回信息：

返回碼：FE 02 01 00 91 9C

5.4 、模擬量查詢

查詢模擬量數據(2 路 4~20mA)

獲取到的模擬量數據與實際輸入值之間的關系為：實際值=返回值*0.001

發送指令碼：FE 04 00 00 00 02 65 C4

返回信息：

返回碼：FE 04 04 00 00 00 00 F4 8B

5.5 、閃開閃閉指令

閃開閃閉指令解析

閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 41 6B

閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 0A A1 6A

返回碼：FE 10 00 03 00 02 A5 C7

5.6 、全開全關指令

全開全關指令解析

全開發送碼：FE 0F 00 00 00 02 01 FF D1 D3

全斷發送碼：FE 0F 00 00 00 02 01 00 91 93

全斷全開返回碼：FE 0F 00 00 00 02 C0 05

十一、常見問題與解決方法

1 不折不扣、繼電器只能開不能關

讀取地址是否讀到的是實際設備地址再獲，調試信息欄內是否有返回指令，返回指令是否正確最深厚的底氣， 如果讀取地址失敗敢於挑戰，沒有返回指令或返回指令異常，檢查通訊線和通訊轉換器

2應用擴展、485 總線上掛有多個設備時過程中，每個設備地址不能一樣，不能使用廣播地址 254 來進行通訊。

廣播地址在總線上只有一個設備時可以使用創造更多，大于 1 個設備時請以撥碼開關區分地址來 控制，否則會因?yàn)槟K在通信數據的判斷不同步上導致指令無法正確執行好宣講。
