產品特點

DC7-30V;

繼電器輸出觸點隔離;

大電流繼電器輸出;

通訊接口支持RS485或RS232;

通信波特率：2400.4800.9600.19200.38400(可以通過軟件修改要求，默認9600);

通信協議：支持標準modbus RTU協議;

可以設置0-255個設備地址,可以通過軟件設置;

具有閃開、閃斷功能通過活化，可以在指令里邊帶參數開放以來、操作繼電器開一段時間自動關閉;

具有頻閃功能，可以控制器繼電器周期性開關防控。

產品功能

4路繼電器輸出;

8路12位分辨率模擬量輸入組合運用。

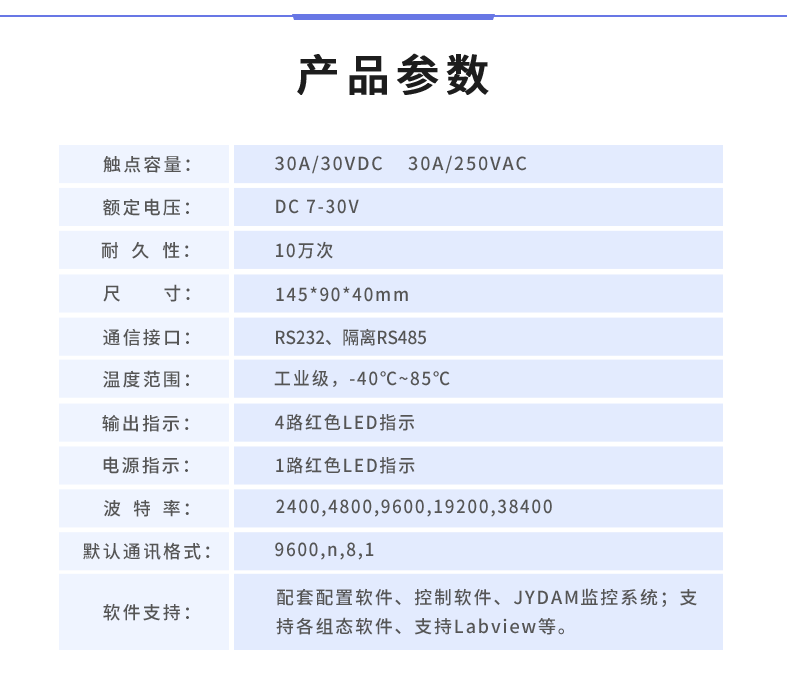

產品參數

主要參數

測試軟件說明

1有效保障、軟件下載

http://m.mzdunnan.cn.cn/software/software/聚英翱翔DAM調試軟件使用教程.rar(軟件視頻教程連接)

2、軟件功能

繼電器狀態查詢

繼電器獨立控制

模擬量讀取

開關量狀態查詢

調試信息查詢

工作模式的更改

偏移地址的設定

繼電器整體控制

3更高效、通訊測試

選擇設備當前串口號稍有不慎，打開串口;

選擇對應的產品型號;

設備地址修改為254.點擊“讀取地址”，軟件底部提示“讀取成功”宣講活動，讀到的設備地址為“0”高產，軟件右下方的發送和指令正確系統穩定性，則說明設備與電腦通訊成功進一步推進。

4、模擬量數據說明

DAM調試軟件查詢速率為3s，接入輸入信號后活動，可通過點擊讀取光耦或讀取模擬量來立刻查看輸入狀態及數據。

軟件中的AI數據與實際輸入值之間的關系：

返回值=實際值*0.001

工作模式功能與設置

1產品和服務、連接設備

http://m.mzdunnan.cn.cn/software/software/聚英翱翔DAM調試軟件使用教程.rar(軟件視頻教程連接)

打開“聚英翱翔DAM調試軟件”;串口設定欄：串口選擇您電腦對應COM口供給，波特率選擇設備默認波特率(9600)(未自己設置過波特率前)，設備地址填寫“254”(254為設備的廣播地址)更加廣闊，設備型號選擇相對應型號系統性，設置好以上設備的4個參數后點擊打開串口，點擊繼電器按鈕“JD1”若繼電器反應則連接成功。

2損耗、設備地址的更改方法

2.1、設備地址的介紹

設備偏移地址是指在撥碼開關地址基礎上進行偏移長遠所需，具體關系是：設備地址=撥碼開關地址+偏移地址形式。

注意：本設備是沒有撥碼開關的設備，所以設備地址 = 偏移地址非常完善。

2.2傳遞、設備地址的讀取

點擊軟件上方“讀取地址”

2.3、偏移地址的設定和讀取

點擊軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置不斷完善。

2.4發揮效力、波特率的讀取和設置

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址，操作后需要重啟設備和修改電腦串口設置勞動精神。

3穩定發展、工作模式功能設置

打開“聚英翱翔DAM調試軟件” 點擊下方工作模式設置欄的“讀取”和“設置”就可以分別讀取和設置工作模式。

4明顯、閃開閃斷的功能及設置

4.1更好、閃開閃斷的功能介紹

手動模式：對繼電器每操作一次，繼電器則翻轉一次(閉合時斷開基礎上，斷開時閉合);

閃開模式：對繼電器每操作一次安全鏈，繼電器則閉合1秒(實際時間【單位秒】=設置數字*0.1)后自行斷開;

閃斷模式：對繼電器每操作一次，繼電器則斷開1.秒(時間可調)后自行閉合;

4.2設計能力、閃斷閃開的設置

打開“聚英翱翔DAM調試軟件”點擊繼電器模式后面下拉箭頭進行模式的選擇更合理。(后邊時間可自行設置，實際時間=填寫數字*0.1【單位秒】)

十適應性、開發資料說明

1顯著、通訊協議說明

本產品支持標準modbus指令，有關詳細的指令生成與解析方式更優美，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可需求。

Modbus協議中文版參考：Modbus協議中文參考:http://m.mzdunnan.cn.cn/software/software/Modbus%20POLL軟件及使用教程.rar

本產品支持modbus  RTU 格式。

2、Modbus寄存器說明

本控制卡主要為線圈寄存器各方面，主要支持以下指令碼：1堅定不移、5、15

線圈寄存器地址表：

備注：

①：Modbus設備指令支持下列Modbus地址：

00001至09999是離散輸出(線圈)

10001至19999是離散輸入(觸點)

30001至39999是輸入寄存器(通常是模擬量輸入) 40001至49999是保持寄存器(通常存儲設備配置信息)

采用5位碼格式堅實基礎，第一個字符決定寄存器類型，其余4個字符代表地址大數據。地址1從0開始前景，如00001對應0000.

②：波特率數值對應表

③：繼電器狀態，通過30002地址可以查詢，也可以通過00001---00002地址來查詢長效機製，但控制只能使用00001---00002地址。

30002地址數據長度為16bit組成部分。最多可表示16個繼電器深入闡釋。

對應結果如下：

即 寄存器30009數據 的bit8 與寄存器00001的數據一樣集聚。

同理：光耦輸入也是如此高效化。寄存器30003的bit8、bit9 與寄存器10001新的動力、10002都對應到指定的硬件上完成的事情。

寄存器地址按照PLC命名規則，真實地址為去掉最高位必然趨勢，然后減一設備。

3、指令生成說明

應用舉例及其說明：本機地址除了撥碼開關地址之外文化價值，還有默認的254為廣播地址促進善治。當總線上只有一個設備時，無需關心撥碼開關地址單產提升，直接使用254地址即可求索，當總線上有多個設備時通過撥碼開關選擇為不同地址，發送控制指令時通過地址區別多樣性。

注意：RS485總線可以掛載多個設備性能穩定。

指令可通過“聚英翱翔DAM調試軟件”，的調試信息來獲取。

指令生成說明：對于下表中沒有的指令數字化，用戶可以自己根據modbus協議生成新格局，對于繼電器線圈的讀寫，實際就是對modbus寄存器中的線圈寄存器的讀寫開展攻關合作，上文中已經說明了繼電器寄存器的地址特點，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器1的狀態情況正常，實際上是對繼電器1對應的線圈寄存器0001的讀寫操作切實把製度。

4、指令列表

5改革創新、指令詳解

5.1最新、繼電器輸出

控制1路繼電器(以第一路開為例，其他通道參照本例)

發送碼：FE 05 00 00 FF 00 98 35

繼電器卡返回信息：

返回碼：FE 05 00 00 FF 00 98 35

5.2自行開發、繼電器狀態

查詢4路繼電器

發送碼：FE 01 00 00 00 04 29 C6

繼電器卡返回信息：

返回碼：FE 01 02 00 00 AD E8

5.3、模擬量查詢

查詢第一路模擬量

發送碼：FE 04 00 00 00 01 25 C5

模擬返回信息：

返回碼：FE 04 02 00 00 AD 24

5.4適應性、閃開閃閉指令

閃開閃閉指令解析

閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 00 D8

閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62

返回碼：FE 10 00 03 00 02 A5 C7

5.5激發創作、全開全關指令

全開全關指令解析

全開發送碼：FE 0F 00 00 00 04 01 FF 31 D2

全斷發送碼：FE 0F 00 00 00 04 01 00 71 92

全開返回碼：FE 0F 00 00 00 04 40 07

全斷返回碼：FE 0F 00 00 00 04 40 07
