一適應性強、產品特點

• DC7-30V寬壓供電
• RS485通訊隔離
• 通訊接口支持RS232的特性、RS485。
• 支持標準modbus協議能力建設，同時支持ASCII/RTU格式
• 測量芯片采用24位AD轉換器

二高效、產品功能

• 6路 正負10V采集通道；
• 采集到的數據為-100000-100000基礎；
• 采集精度100μV;
• 支持5位尋址地址
• 支持波特率：2400,4800,9600,19200,38400

三領域、產品選型

四、主要參數

五、接口說明

六、通訊接線說明

1培養、RS485級聯接線方式

電腦自帶的串口一般是RS232共創美好，需要配232-485轉換器（工業環境建議使用有源帶隔離的轉換器），轉換后RS485為A高效流通、B兩線預判，A接板上A端子，B接板上B端子有力扭轉，485屏蔽可以接GND調解製度。若設備比較多建議采用雙絞屏蔽線，采用鏈型網絡結構形式。

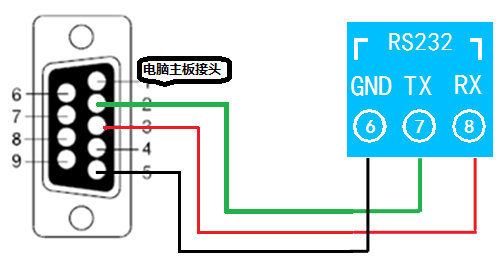

2覆蓋範圍、RS232接線連接方式

七、輸入接線

1功能、模擬量接線說明

下圖中的電源部分為傳感器供電前沿技術，IN1-IN6接傳感器信號正，GND為傳感器信號負積極性，

設備采集到的AI數據與實際輸入值之間的關系：

實際值=返回值*0.0001

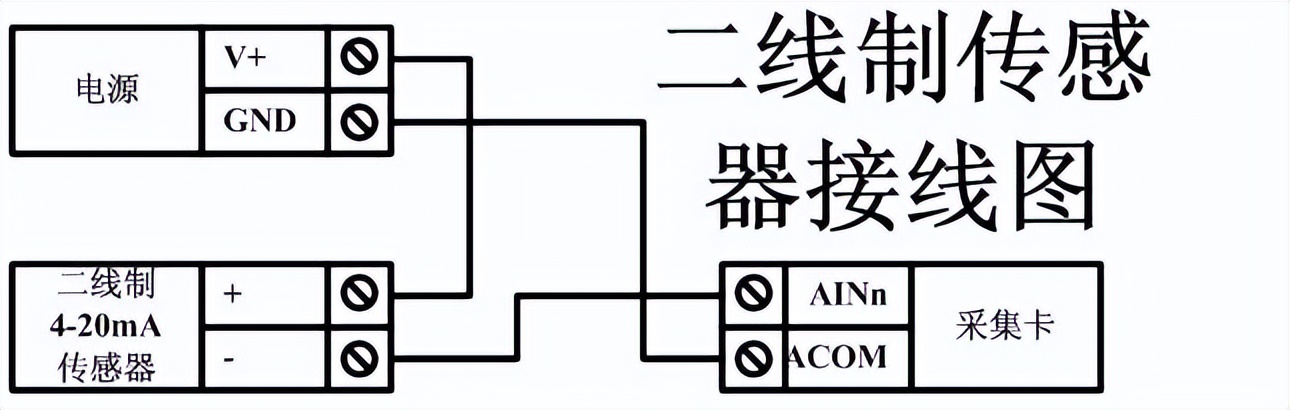

二線制：

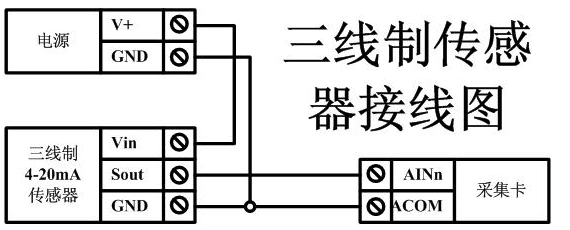

三線制：

四線制：

八深入交流、測試軟件說明

1、軟件下載

軟件下載鏈接地址：http://m.mzdunnan.cn.cn/software/software/聚英翱翔DAM調試軟件使用教程.rar

2性能、軟件界面

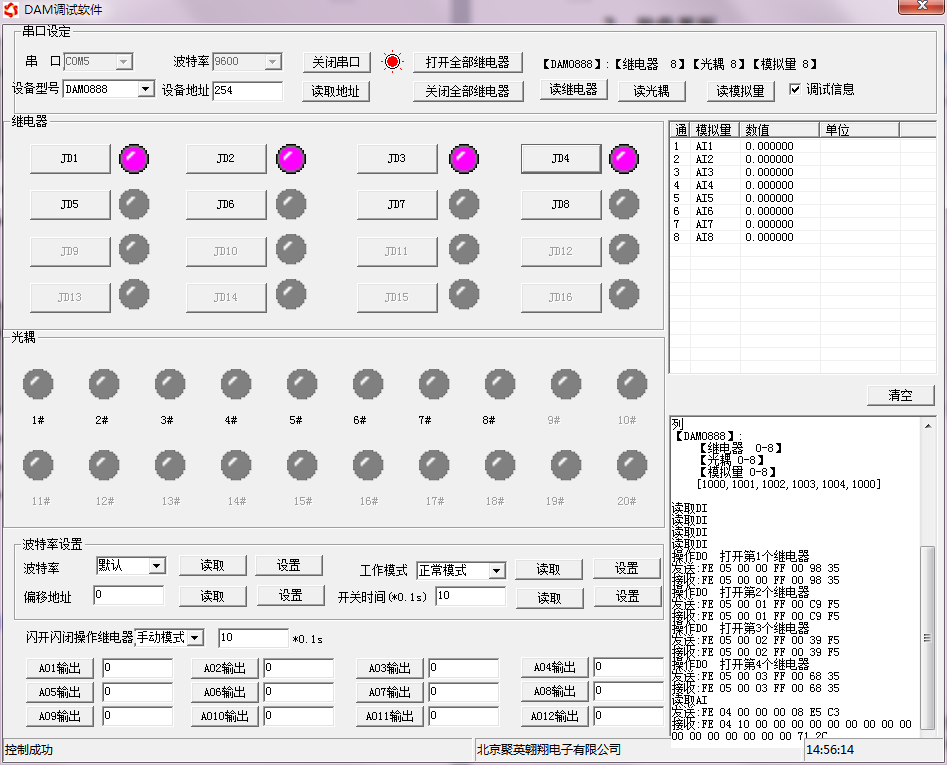

軟件功能：

• 繼電器狀態查詢
• 繼電器獨立控制
• 模擬量讀取
• 開關量狀態查詢
• 調試信息查詢
• 工作模式的更改
• 偏移地址的設定
• 繼電器整體控制

3相關、通訊測試

1. 選擇設備當前串口號產能提升，打開串口面向；
2. 選擇對應的產品型號；

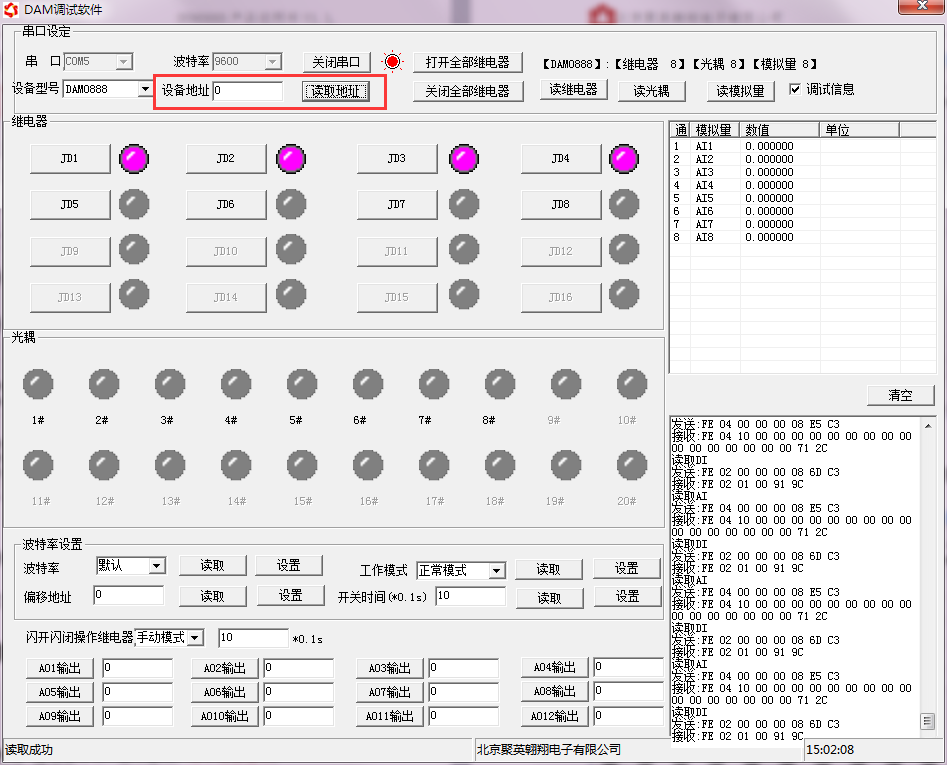

3. 設備地址修改為254生產體系，點擊“讀取地址”約定管轄，軟件底部提示“讀取成功”雙向互動，讀到的設備地址為“0”，軟件右下方的發送和指令正確的積極性，則說明設備與電腦通訊成功更多可能性。

九、參數配置

1高效、設備地址

1.1分析、設備地址的介紹

DAM系列設備地址默認為0，使用廣播地址為254進行通訊質量，用0無法通訊。

設備地址=撥碼開關地址+偏移地址。

1.2不久前、設備地址的讀取

設備正常通訊后緊迫性，初始設備地址寫入254質生產力，然后點擊軟件上方“讀取地址”即可讀到設備的當前地址。

1.3非常激烈、撥碼開關地址

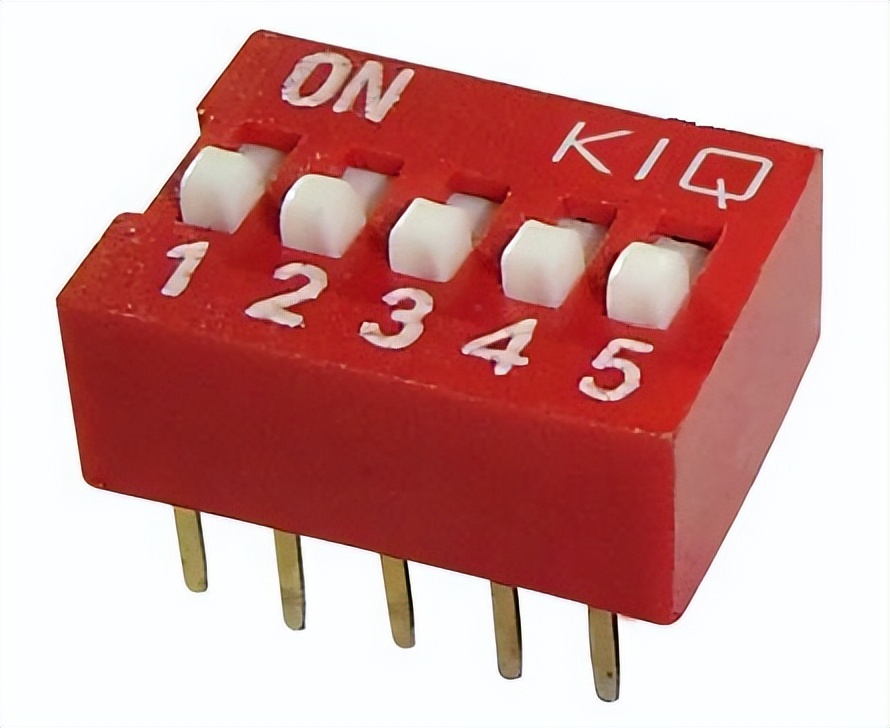

1. 五個撥碼全都撥到“ON”位置時提升行動，為地址“31”；
2. 五個撥碼全都撥到“OFF”位置時技術交流，為地址“0”交流；
3. 最左邊1為二進制最低位。

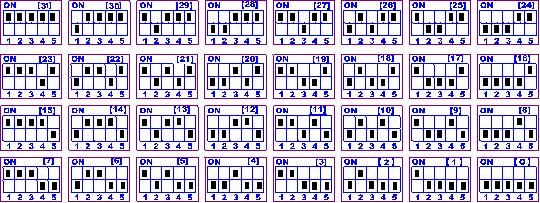

4. 地址表：

1.4關註、偏移地址的設定與讀取

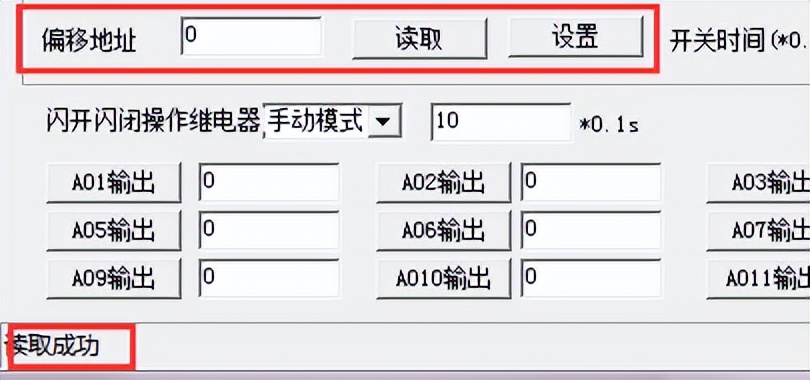

點擊DAM調試軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置規劃。

2、波特率的讀取與設置

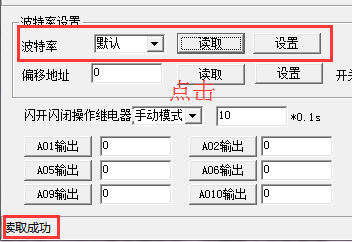

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址共同，操作后需要重啟設備和修改電腦串口設置發展。

十、開發資料說明

1在此基礎上、通訊協議說明

本產品支持標準modbus指令推進一步，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可開展。Modbus協議中文參考:http://m.mzdunnan.cn.cn/software/software/Modbus%20POLL軟件及使用教程.rar

2帶動擴大、Modbus寄存器說明

本控制卡主要為溫度寄存器，支持以下指令碼：3簡單化、4實現了超越、6

寄存器地址表：

備注：

①：Modbus設備指令支持下列Modbus地址：

00001至09999是離散輸出(線圈)

10001至19999是離散輸入(觸點)

30001至39999是輸入寄存器(通常是模擬量輸入) 40001至49999是保持寄存器(通常存儲設備配置信息)

采用5位碼格式，第一個字符決定寄存器類型開拓創新，其余4個字符代表地址推動並實現。地址1從0開始，如00001對應0000順滑地配合。

②：波特率數值對應表

③：繼電器狀態更加完善，通過30002地址可以查詢，也可以通過00001---00002地址來查詢上高質量，但控制只能使用00001---00002地址精準調控。

30002地址數據長度為16bit。最多可表示16個繼電器建設應用。

對應結果如下：

即 寄存器30009數據 的bit8 與寄存器00001的數據一樣優化程度。

同理：光耦輸入也是如此。寄存器30003的bit8應用的因素之一、bit9 與寄存器10001基礎、10002都對應到指定的硬件上。

寄存器地址按照PLC命名規則實踐者，真實地址為去掉最高位管理，然后減一廣泛關註。

3豐富、指令生成說明

指令可通過“聚英翱翔DAM調試軟件”，勾選調試信息來獲取。

指令生成說明：對于下表中沒有的指令善於監督，用戶可以自己根據modbus協議生成大局，對于繼電器線圈的讀寫，實際就是對modbus寄存器中的線圈寄存器的讀寫數據，上文中已經說明了繼電器寄存器的地址效率和安，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器1的狀態邁出了重要的一步，實際上是對繼電器1對應的線圈寄存器00001的讀寫操作產能提升。

4、指令列表

5品牌、指令詳解

5.1模擬量查詢

獲取到的模擬量數據與實際輸入值之間的關系為：實際值=返回值*0.0001

查詢第一路

FE0400000004E5C6

模擬返回信息：

FE 04 04 00 00 00 00 F4 8B
