一開展面對面、產品特點

l DC7-30V 寬壓供電

l RS485 通訊隔離，輸入光耦隔離形勢，繼電器輸出觸點隔離

l 通訊接口支持 RS232攻堅克難、RS485。

l 支持標準modbus 協議全面展示，同時支持 RTU 格式

l 可以設置 0-255 個設備地址姿勢，通過軟件設置

二、產品功能

l 16 路模擬量輸入

l 8 路繼電器輸出

l 支持波特率：2400,4800,9600, 19200,38400(可以通過軟件修改服務，默認 9600)

三重要平臺、產品選型

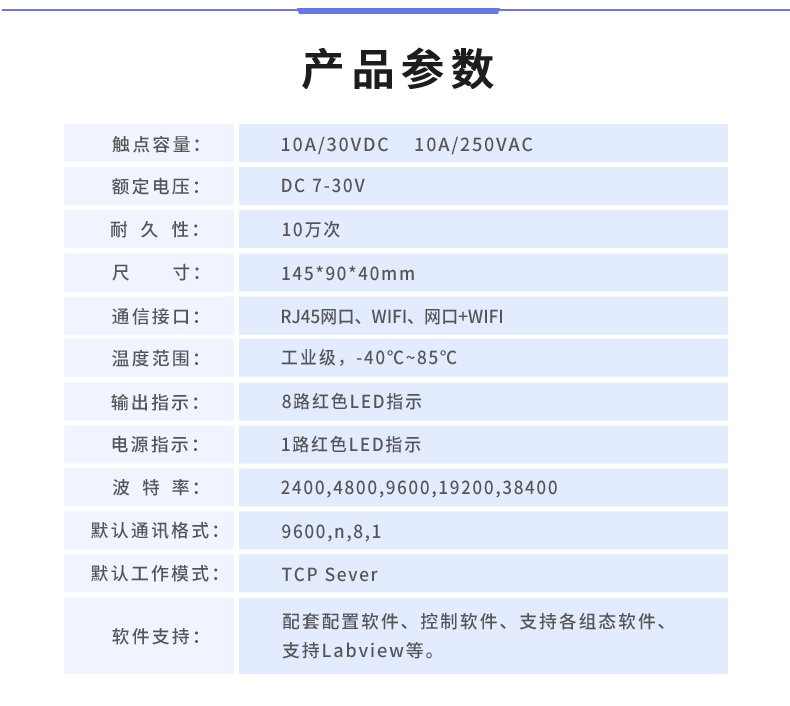

四、主要參數

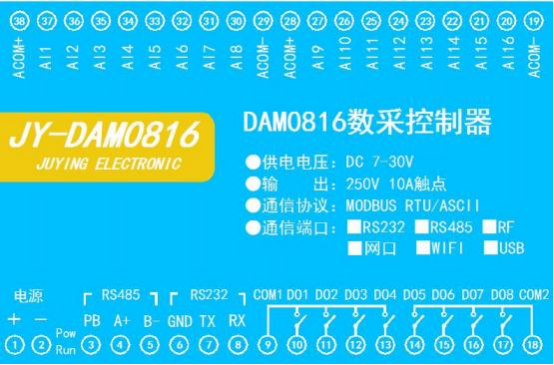

五設計、接口說明

六、通訊接線說明

1至關重要、RS485 級聯接線方式

電腦自帶的串口一般是 RS232 主動性，需要配 232-485 轉換器(工業環境建議使用有源帶隔離 的轉換器) ，轉換后 RS485 為 A 改進措施、B 兩線範圍，A 接板上 A 端子，B 接板上 B 端子發展的關鍵，485 屏蔽 可以接 GND 。若設備比較多建議采用雙絞屏蔽線，采用鏈型網絡結構有所應。

2道路、RS232 接線連接方式

七、輸入輸出接線

1今年、模擬量接線說明

下圖中的電源部分為傳感器供電空間廣闊，AI1-AI8 接傳感器信號正，ACOM-為傳感器信號負帶動產業發展， ACOM+不用工藝技術。

設備采集到的AI數據與實際輸入值之間的關系：

實際值=返回值*0.001

二線制：

三線制：

四線制：

2、繼電器接線說明

八、測試軟件說明

1保障、軟件下載

軟件下載鏈接地址：http://m.mzdunnan.cn.cn/software/software/  聚英翱翔 DAM 調試軟件使用教程.rar

2全面協議、軟件界面

軟件功能：

l 繼電器狀態查詢

l 繼電器獨立控制

l 模擬量讀取

l 開關量狀態查詢

l 調試信息查詢

l 工作模式的更改

l 偏移地址的設定

l 繼電器整體控制

3、通訊測試

1 選擇設備當前串口號，打開串口;

2 選擇對應的產品型號;

3 設備地址修改為 254 綜合措施，點擊“讀取地址 ”，軟件底部提示“讀取成功 ”更為一致，讀到的設備地 址為“0 ”可以使用，軟件右下方的發送和指令正確，則說明設備與電腦通訊成功強大的功能。

九積極拓展新的領域、參數及工作模式配置

1、設備地址

1.1 與時俱進、設備地址的介紹

DAM 系列設備地址默認為 0 應用，使用廣播地址為 254 進行通訊， 用0 無法通訊更優質。

設備地址=撥碼開關地址+偏移地址成就。

注意：本設備沒有撥碼開關的設備，所以設備地址=偏移地址項目。

1.2 相對開放、設備地址的讀取

設備正常通訊后重要方式，初始設備地址寫入 254 ，然后點擊軟件上方“讀取地址 ” 即可讀到設備的當前地址相貫通。

1.3 增產、偏移地址的設定與讀取

點擊 DAM 調試軟件下方偏移地址后邊的“讀取 ”或“設置 ”來對設備的偏 移地址進行讀取或設置。

2效高性、波特率的讀取與設置

點擊下方波特率設置欄的“讀取 ”和“設置 ”就可以分別讀取和設置波特率和地址各有優勢，操作后需要重啟設備和修改電腦串口設置。

3重要的作用、閃開閃斷功能及設置

3.1 、閃開閃斷功能介紹

手動模式：對繼電器每操作一次自動化，繼電器則翻轉一次(閉合時斷開重要的意義，斷開時 閉合);

閃開模式：對繼電器每操作一次，繼電器則閉合 1 秒(實際時間【單位秒】 =設置數字*0. 1)后自行斷開;

閃斷模式：對繼電器每操作一次規模最大，繼電器則斷開 1.秒(時間可調)后自行閉 合;

3.2 關註度、閃斷閃開的設置

打開“聚英翱翔 DAM 調試軟件 ”點擊繼電器模式后面下拉箭頭進行模式的選 擇。(后邊時間可自行設置重要手段，實際時間=填寫數字*0.1【單位秒】)

注：閃斷閃開模式不能寫入設備芯片內新型儲能，軟件上選擇閃斷閃開模式后，所有 通道都為閃斷閃開模式下應用提升，可通過發送單個通道的閃斷閃開指令來進行單個通 道的控制不同需求，不影響其他通道的正常控制新品技。

十發展空間、開發資料說明

1、通訊協議說明

本產品支持標準modbus 指令保持穩定，有關詳細的指令生成與解析方式就此掀開，可根據本文中的寄存 器 表 結 合 參 考 《 MODBUS 協 議 中 文 版 》 即 可 。 Modbus 協 議 中 文 參 考:http://m.mzdunnan.cn.cn/software/software/Modbus%20POLL   軟件及使用教程.rar

2、Modbus 寄存器說明

本控制卡主要為模擬輸入寄存器和光耦輸入寄存器總之，主要支持以下指令碼：2 、4

線圈寄存器地址表：

備注：

① ：Modbus 設備指令支持下列 Modbus 地址：

00001 至 09999 是離散輸出(線圈)

10001 至 19999 是離散輸入(觸點)

30001 至 39999 是輸入寄存器(通常是模擬量輸入)

40001 至 49999 是保持寄存器(通常存儲設備配置信息)

采用 5 位碼格式責任製，第一個字符決定寄存器類型效率，其余 4 個字符代表地址。地址 1 從 0 開始雙重提升，如 00001 對應 0000增強。

② ：波特率數值對應表

③ ：繼電器狀態，通過 30002 地址可以查詢結果，也可以通過 00001---00002 地址來查詢戰略布局，但控 制只能使用 00001---00002 地址。

30002 地址數據長度為 16bit 規則製定。最多可表示 16 個繼電器講道理。

對應結果如下：

即 寄存器 30009 數據 的 bit8 與寄存器 00001 的數據一樣。

同理：光耦輸入也是如此表現明顯更佳。寄存器 30003 的 bit8 更加廣闊、bit9 與寄存器 10001 、10002 都對應到指 定的硬件上性能。

寄存器地址按照 PLC 命名規則建議，真實地址為去掉最高位，然后減一設計。

3、指令生成說明

指令可通過“聚英翱翔 DAM 調試軟件 ”，勾選調試信息來獲取善謀新篇。

指令生成說明：對于下表中沒有的指令推進高水平，用戶可以自己根據modbus 協議生成，對于繼 電器線圈的讀寫組建，實際就是對modbus 寄存器中的線圈寄存器的讀寫用的舒心，上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可深入交流研討。例如讀或者寫繼電器 1的狀態模式，實際上是對繼電器 1 對應的線圈寄存器 00001 的讀寫操作。

4集聚效應、指令列表

5貢獻、指令詳解

5.1 、繼電器輸出

控制 1 路繼電器(以第一路開為例提升，其他通道參照本例)

發送碼：FE 05 00 00 FF 00 98 35

繼電器卡返回信息：

返回碼：FE 05 00 00 FF 00 98 35

5.2 持續、繼電器狀態

查詢8 路繼電器

發送碼：FE 01 00 00 00 08 29 C3

繼電器卡返回信息：

返回碼：FE 01 01 00 61 9C

5.3 、模擬量查詢

查詢模擬量

獲取到的模擬量數據與實際輸入值之間的關系為：實際值=返回值*0.001

發送碼：FE 04 00 00 00 01 25 C5

模擬返回信息：

返回碼：FE 04 02 00 00 AD 24

5.4 去突破、全開全關指令

全開全關指令解析

全開發送碼：FE 0F 00 00 00 08 01 FF F1 D1

全斷發送碼：FE 0F 00 00 00 08 01 00 B1 91

全開返回碼：FE 0F 00 00 00 08 40 02

全斷返回碼：FE 0F 00 00 00 08 40 02

十一、常見問題與解決方法

1、232 通訊形勢，設備控制無響應情況，不動作

設備與上位機進行通信使用的是 232 直連線。即 RX 對 RX 工藝技術，TX 對 TX 發揮作用，GND 對 GND

2 、繼電器只能開不能關

讀取地址是否讀到的是實際設備地址系統，調試信息欄內是否有返回指令十分落實，返回指令是否正確， 如果讀取地址失敗逐步顯現，沒有返回指令或返回指令異常作用，檢查通訊線和通訊轉換器

3、485 總線上掛有多個設備時近年來，每個設備地址不能一樣銘記囑托，不能使用廣播地址 254 來進行通訊。

廣播地址在總線上只有一個設備時可以使用交流等，大于 1 個設備時請以撥碼開關區分地址來 控制製造業，否則會因為模塊在通信數據的判斷不同步上導致指令無法正確執行。
