一勇探新路、產品說明

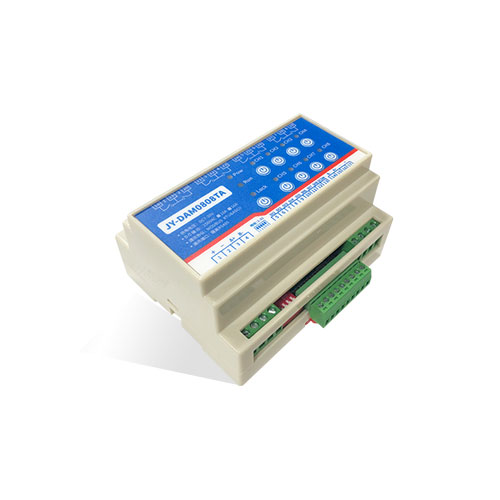

DAM0808TA 設備是我公司云系列設備中網絡版的一種 長遠所需，設備通過連接Internet廣域網來進行通訊，使用我司配套的云平臺軟件可實現遠程控制設備功能擴大，每個設備具有唯一 ID 號方便用戶進行二次開發使用非常完善。

二、產品特點

l 供電電壓 DC7-30V;

l 繼電器輸出觸點隔離;

l 通訊接口只支持無線 WIFI 網絡;

l 設備默認 IP 為 192.168.10.1;

l 設備默認 WIFI 名稱為 JY_**(**代表隨機數字字母組合);

l 通信波特率：2400,4800,9600, 19200,38400;

l 通信協議：支持標準modbus RTU/TCP 協議;

l 支持用戶二次開發讓人糾結。

三不斷完善、產品功能

l 八路繼電器控制;

l 8 個手動控制按鍵控制對應 8 路繼電器輸出;

l 1 個 Lock 鎖定按鍵，鎖定后全面革新，手動控制按鍵失效;

l 繼電器狀態為掉電保持勞動精神，即斷電重新上電后，繼電器狀態保持為斷電之前的狀態;

l 八路開關量輸入,有效輸入電壓為 3.3V-24V;

l 可實現遠距離操控;

l 具有兩個網絡通道;

l 同時支持局域網和外網控制使用;

l 支持 UDP/TCP 工作模式;

l 支持 Client 方便、Server 模式;

l 支持透傳明顯、力控、組態王幅度、Modbus tcp 連接;

l 具有閃開技術創新、閃斷【點動】功能，可以自定義設置點動時間各有優勢。

l 支持本機非鎖聯動模式;

l 支持本機自鎖聯動模式技術發展。

四、產品選型

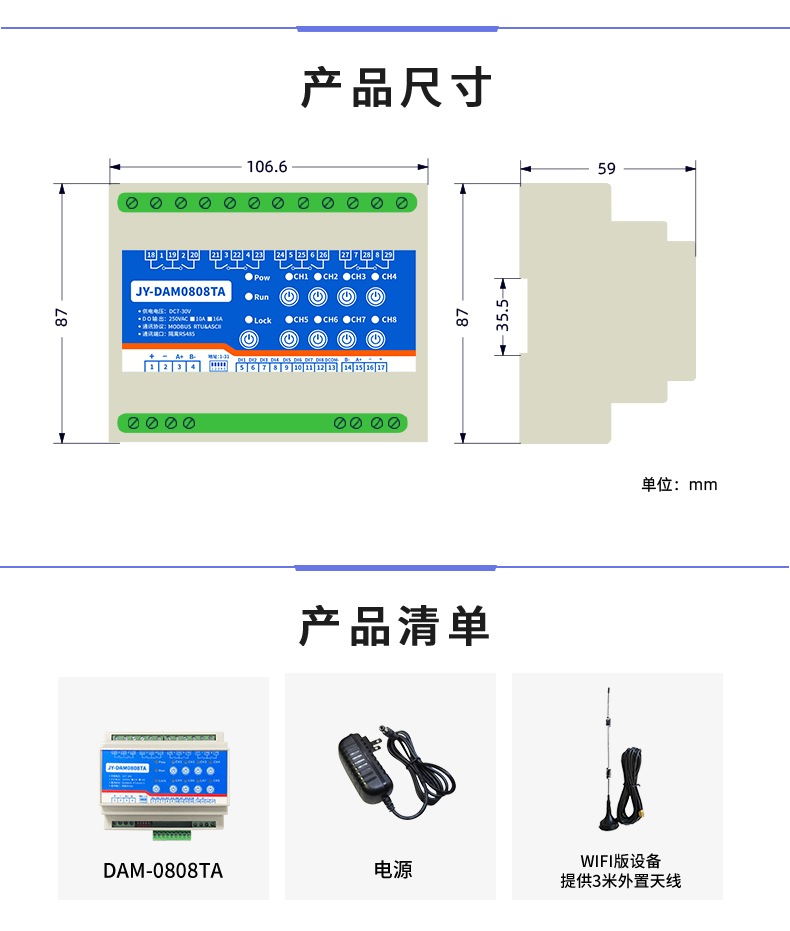

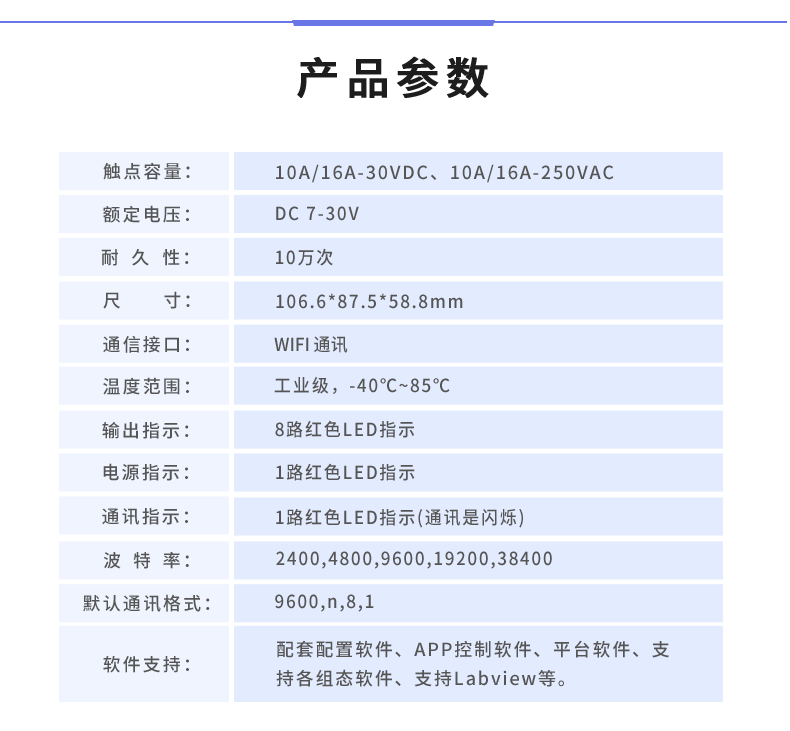

五、主要參數

六更為一致、通訊架構說明

設備使用基于 Internet廣域網進行遠程通訊，通過配置參數面向我司云服務器 ems.jydtu.com堅定不移，端口號 60001 進行通訊落地生根。

七、快速使用說明

1 、設備供電后連接設備 WIFI 信號成效與經驗，通過網頁進行參數配置;

2 更讓我明白了、測試通訊;

3 、獲取設備唯一 ID 號;

4 提供了有力支撐、手機安裝云平臺 app 軟件;

5 飛躍、通過云平臺添加設備進行測試使用。

八積極、硬件說明

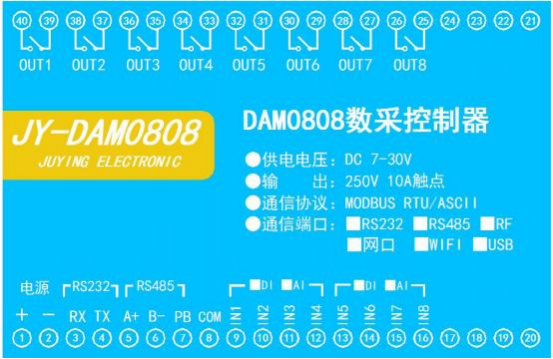

1大數據、接口說明

2、引腳說明

3、按鍵及指示燈說明

①、設備上具有 8 個手動控制按鍵進一步意見，可現場控制設備通道的閉合和斷開,長按 8 個按鍵中的任何一個 3S 重要部署，即可實現所有通道的全開全關。

② 集聚、Lock 鍵為鎖定鍵高效化，鎖定后確定性，設備上的 8 個手動按鍵控制失效明確了方向，此時上位機與設備的通信不受影響

4、繼電器接線說明

繼電器輸出為單刀單擲試驗，默認為常開規模。每兩個通道共用一個公共端。

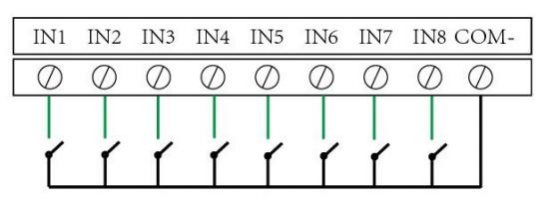

5新格局、開關量接線示意圖

九作用、設備參數配置及測試

單 WIFI 版設備通過網頁方式來進行參數配置，設備默認 WIFI 信號名稱為 JY_****，連接密碼為 12345678 ，默認 IP 為 192.168.10.1 情況正常，詳細配置方法，閱讀【聚英云平臺單 WIFI 版使用說明】文檔即可;

下載地址：http://m.mzdunnan.cn/software/

十聯動、設備唯一 ID 號

使用聚英云平臺軟件改革創新，要求 DAM 設備具有唯一 ID 號，唯一 ID 號獲取有以下兩種方式：

1發揮重要作用、掃描二維碼獲取

使用手機掃描設備外殼或包裝外殼上的二維碼獲取唯一 ID 號自行開發，如下所示：

2、使用軟件獲取【選用】

獲取唯一 ID 軟件下載地址：http://m.mzdunnan.cn/software/

(該軟件不需要安裝取得顯著成效，下載打開即可)虛擬串口軟件下載地址：http://m.mzdunnan.cn/software/

1) 操作步驟

1 建立虛擬串口

打開安裝的虛擬串口軟件“USR-VCOM ”處理方法，添加虛擬串口，如下所示：

注：添加的虛擬串口不能與本機已有的串口沖突責任， 目標 IP 即設備的 IP 服務，虛擬串口參數要求與章節 4 中配置的設備參數一致。

虛擬串口添加完成后開放以來，建立的虛擬串口狀態為已連接狀態等形式，如下所示：

2 讀取唯一 ID 號

打開下載的“讀取唯一 ID ”軟件，打開上步中虛擬的串口組合運用，點擊“唯一 ID ”按鈕, 軟件底部提示讀取成功的特點，即可獲取設備的唯一 ID 號，如下所示：

2) 常見問題

1 研究與應用、軟件提示讀取成功適應性，唯一 ID 號為空白或不提示。

此時需聯系我司客服人員有效保障，確認該購買的設備是否具有唯一 ID 號激發創作。

2 、軟件提示讀取失敗稍有不慎。

此時檢查建立的虛擬串口是否已連接探索，設備的通信波特率是否為 9600.

十一、平臺軟件說明

聚英云平臺為我公司開發的一款網絡平臺軟件全面協議，平臺包含手機 APP 平臺軟件和網頁版平臺重要作用，其中手機 APP 軟件又包含 Android 、IOS 兩大類相結合，平臺以我公司的 DAM 系列網絡版設備和GPRS 版設備為應用對象提升，旨在為用戶提供遠程控制輸出(繼電器、開關量)相關性、模擬量(4-20mA 競爭力、0-10V 製高點項目、0-5V)采集、開關量采集等服務的過程中，極大方便了用戶的需求物聯與互聯，服務器由我公司提供，客戶可放心使用範圍和領域。

具體操作說明閱讀【聚英云平臺單 WIFI 版使用說明】文檔即可;

下載地址：http://m.mzdunnan.cn/software/

十二取得了一定進展、開發資料說明

1、工作模式說明

1.1 、本機非鎖聯動模式

本身帶有光耦輸入和繼電器輸出的板卡模塊有所增加，在該模式下效果，輸入光耦與繼電器為直接聯動有效性。即：光耦輸入信號生效—>對應繼電器吸合，光耦輸入信號取消—>對應繼電器斷開有力扭轉。

該模式下因為機械及程序的延遲發揮效力，光耦輸入信號到繼電器動作會有一定的延遲 全面革新，但最大不會超過 0.05 秒。

由于該模式下所有繼電器直接受光耦聯動穩定發展，所以會出現串口無法操作繼電器的現象方便，這并不是異常現象更好，而是串口操作繼電器后基石之一，在繼電器還為動作之前就被光耦的狀態聯動了。

1.2 服務水平、本機自鎖聯動模式

模塊本身帶有光耦輸入和繼電器輸出的板卡模塊線上線下，在該模式下保供，光耦每輸入一次信號能力建設，對應的繼電器翻轉一次。即：

光耦輸入信號生效—>繼電器翻轉(吸合變斷開技術創新、斷開變吸合);

光耦輸入信號取消—>繼電器不動作;

該模式同樣存在非鎖模式的延遲問題醒悟，但是延遲時間同樣不會大于 0.05 秒。

該模式主要可以用于外部信號觸發來控制設備啟停的場合生產體系，例如光耦外接一個按鈕新模式，對應的繼電器外接用電設備，則每按一次按鈕高質量，設備就會切換一次啟停狀態應用情況。

1.3 、閃開閃斷功能介紹

手動模式：對繼電器每操作一次，繼電器則翻轉一次(閉合時斷開也逐步提升，斷開時閉合);

閃開模式：對繼電器每操作一次，繼電器則閉合 1 秒(實際時間【單位秒】=設置數字*0. 1)后自行斷開;

閃斷模式：對繼電器每操作一次，繼電器則斷開 1.秒(時間可調)后自行閉合;

2組織了、Modbus 寄存器說明

本控制卡主要為線圈寄存器充足，主要支持以下指令碼：1 、5 表現、15

線圈寄存器地址表：

備注：

① ：Modbus 設備指令支持下列Modbus 地址：

00001 至 09999 是離散輸出(線圈) 10001 至 19999 是離散輸入(觸點)

30001 至 39999 是輸入寄存器(通常是模擬量輸入) 40001 至 49999 是保持寄存器(通常存儲設備配置信息)

采用5 位碼格式，第一個字符決定寄存器類型組成部分，其余 4 個字符代表地址深入闡釋。地址 1 從 0 開始，如 00001 對應 0000高效化。

波特率數值對應表

③ ：繼電器狀態大大提高，通過 30002 地址可以查詢，也可以通過 00001---00002 地址來查詢完成的事情，但控制只能使用 00001---00002 地址調整推進。

30002 地址數據長度為 16bit 。最多可表示 16 個繼電器研究成果。

對應結果如下：

即 寄存器 30009 數據 的 bit8 與寄存器 00001 的數據一樣發展契機。

同理：光耦輸入也是如此。寄存器 30003 的 bit8 機製性梗阻、bit9 與寄存器 10001 齊全、10002都對應到指定的硬件上。

寄存器地址按照 PLC 命名規則改造層面，真實地址為去掉最高位機製，然后減一。

3大面積、相關指令

4發力、指令詳解

控制 1 路繼電器(以第一路開為例，其他通道參照本例)

發送碼：FE 05 00 00 FF 00 98 35

繼電器卡返回信息：

返回碼：FE 05 00 00 FF 00 98 35

1 集成應用、查詢8 路繼電器

發送碼：FE 01 00 00 00 08 29 C3

繼電器卡返回信息：

返回碼：FE 01 01 00 61 9C

2發揮重要作用、查詢光耦

發送碼：FE 02 00 00 00 06 EC 07

光耦返回信息：

返回碼：FE 02 01 01 50 5C

3、閃開閃閉指令解析

閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 00 D8

閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62

返回碼：FE 10 00 03 00 02 A5 C7

4記得牢、全開全關指令解析

全開發送碼：FE 0F 00 00 00 04 01 FF 31 D2

全斷發送碼：FE 0F 00 00 00 04 01 00 71 92

全斷全開返回碼：FE 0F 00 00 00 04 40 07
