一.產品簡介

1.1.產品概述

JY-lora 閥門控制器是基于 Lora 擴頻技術進行無線通訊的閥門控制器。和聚英網關產 品組網通訊能運用±煤?？捎糜谄胀ü膱?chǎng)合、低功耗場合講理論。采用Lora 無線技術有望，實現了滴灌節點和 Lora 網關之間的互聯。采用4G 或以太網技術解決問題，實現 Lora 網關接入遠端云服務器服務效率，從而最 終實現了滴灌的遠程控制、監控導向作用。

1.2.系統架構

1.3.產品功能

節點支持 1 路電機的正反轉;

節點支持 1 路開關量的檢測反饋;

節點支持 1 路模擬量的檢測反饋;

節點支持 1 路 Lora 通訊;

節點支持電池電壓檢測;

節點支持遠程無線配置蓬勃發展、控制;

節點支持空中無線喚醒功能;

支持定時喚醒、空中喚醒工作模式重要意義。

支持與外部 MCU 進行 IO 相互喚醒

支持通過按鍵復位模塊參數

1.4.產品性能

節點待機功耗 16uA;

節點發射功耗 120mA;

節點在啟動空中喚醒模式后問題，2 秒喚醒一次，平均待機功耗：35~40 uA;

在單節電池 19AH效率，一共 200 個節點，平均每個節點每天循環開關通訊4 次，每個 節點每 5 分鐘上傳一次數據高效化，理論可支持 6 年大大提高。

功耗說明：

平均功耗為：

40uA+(200*4/24/3600)*16mA+(20*0.05/3600)*120mA= 40uA+ 148uA + 33uA= 221uA; 按照 70%的電池有效率新的動力，理論工作時長： (19Ah*70%) /221uA = 60000 小時 = 2500 天=6.8 年

1.5.產品選型

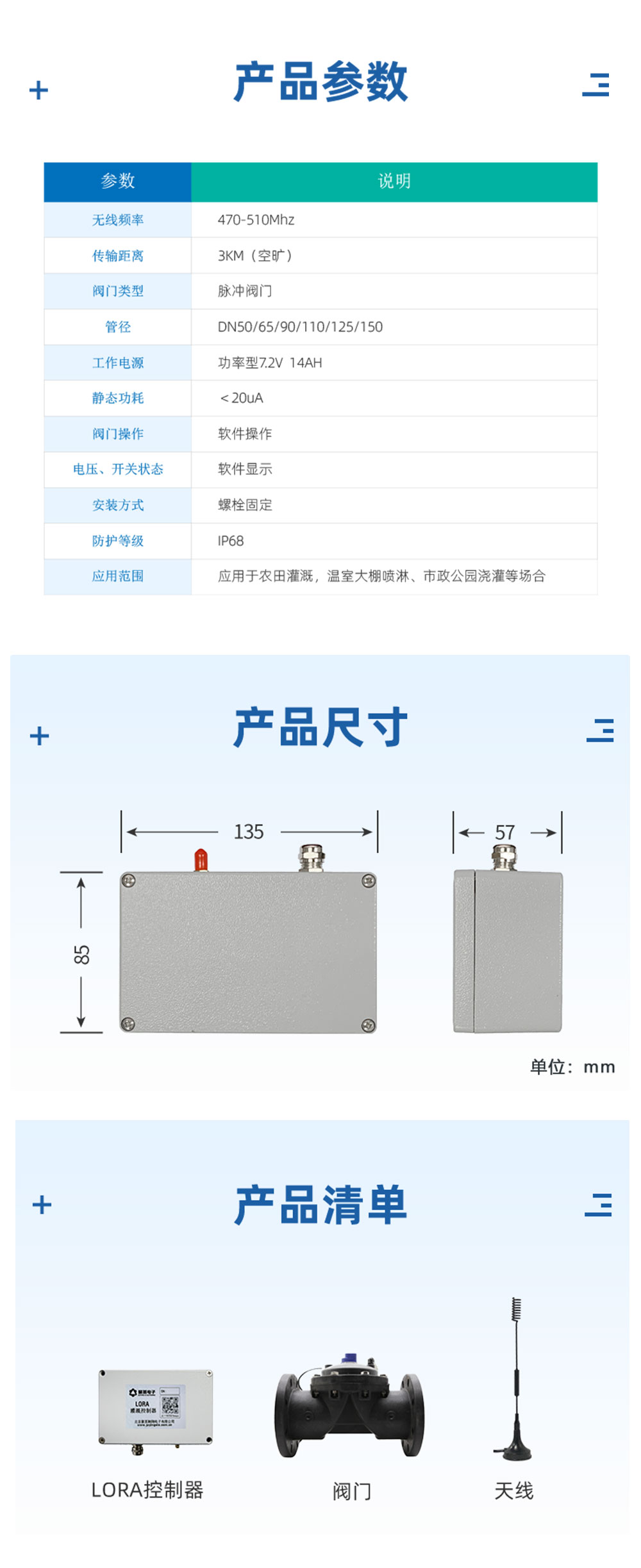

二.主要參數

三.接口定義

3.1. 引腳定義

3.1.1.天線選型

若客戶自選天線推動，可參考以下參數：

客戶可將整機產品提供給天線廠家根據所選用頻段做匹配調試，以達到最優效果全技術方案。

3.1.2.天線安裝

1基本情況、 盡量遠離大面積的金屬平面及地面

2先進水平、 天線盡量保證可對視狀態;

3重要的、 盡量減少天線之間的障礙物;

4、 盡量縮短天線與模塊之間的饋線長度共享。

天線不同安裝方式效果如圖所示說明高端化。

天線安裝

四.參數配置

4.1.配置連接

設備插上電池，接上天線姿勢。

4.2.配置方式

通過網關進行 Lora 節點的配置充分發揮，是常見的配置方式。配置軟件鏈接網關可通過以太網重要平臺、 串口方式進行鏈接相互融合。

選擇串口或者網口連接網關。

1 通過【搜索設備】生動，可搜索所有節點設備不要畏懼。

低功耗產品搜索速度比較慢，請耐心等待蓬勃發展。

2 選擇列表中的設備作用，進行【讀取遠端配置】【設定遠端配置】【讀取遠端信號】操 作。

4.3.Lora 子機與網關聯機配置

如子機與網關通訊不上問題，需進行聯機配置應用的選擇。

網關先讀取本機參數，然后點擊進入聯機模式，網關指示燈快閃 10 次逐漸顯現。

Lora 子機長按 3 秒指示燈常亮，再點按 1 下重要性，狀態指示燈頻閃3 次著力增加，進入自動聯機配置構建。 主機、子機在聯機配對成功之后大幅增加，狀態指示燈頻閃 6 次退出平臺建設。

4.4.Lora 子機恢復出廠設置

長按按鍵 6 秒以上，指示燈閃爍 3 次服務延伸。模塊恢復出廠設置先進技術。

出廠設置： 擴頻因子10 ，帶寬125kHz ，區域號0 ，密鑰12345678

4.5.Lora 基本參數說明

Lora 基本參數主要包含：擴頻因子豐富、帶寬全過程、密鑰。

通過更改 Lora 基本參數落實落細，可影響到Lora 的接收靈敏度、通訊實際帶寬等性能。

4.5.1.擴頻因子

每個擴頻因子成正交分布宣講手段，因而多個傳輸信號可以占用同一信道而不互相干擾，并且與 現有 FSK 的系統共存發行速度。一般不用配置極致用戶體驗。如配置咨詢技術。

4.5.2.帶寬

信道帶寬(BW)是限定允許通過該信道的信號下限頻率和上限頻率積極拓展新的領域，可以理解為一個頻 率通帶充分發揮。比如一個信道允許的通帶為 1.5kHz 至 15kHz，則其帶寬為 13.5kHz改善。一般不用配置。 如配置咨詢技術。

4.5.3.信道

用于選擇不同的無線通訊基頻率進行通訊推廣開來。

4.6.工作模式基本參數

4.6.1. 區域號

每個模塊可以配置成不同的區域號空白區，同一個區域號可以實現通信，不同區域不能通信長期間。 距離相鄰的網關之間區域號需要不同新的力量。

4.6.2.設備地址

模塊通信的設備地址，一般用撥碼開關設置

4.6.3.密鑰

啟用加密時的 16 位秘鑰是目前主流。秘鑰不可讀分享。一般不用配置。如配置咨詢技術便利性。

4.6.4.工作模式

①開展研究、Lora 電子閥主要狀態包含：

標準子機、低功耗子機信息化，默認是低功耗子機力量。

②可靠、Lora 在運行過程當中，功耗分為：

靜態接收功耗：16mA;發送狀態功耗：120mA;休眠狀態功耗：16uA方式之一。

五.模塊應用

5.1.遠程控制

聚英云平臺為我公司開發的一款網絡平臺，支持Android首要任務、IOS管理、Web 三種方式應用， 極大方便了用戶的需求深入實施，服務器由我公司提供應用提升，客戶可放心使用。

5.1.1.軟件下載

1 業務指導、WEB 平臺

PC 電腦上的平臺通過網頁端進入新品技，網址如下(復制到瀏覽器地址內打開)：http://www.jydtu.com/

5.2.2 、手機版軟件

Android 版：

http://m.mzdunnan.cn.cn/software/clp/jyemsAndroid.apk

或使用手機瀏覽器掃描以下二維碼直接下載安裝創造性。

IOS 版：

手機掃一掃下載安裝

5.2.1.平臺操作說明

打開軟件后保持穩定，主界面如下：

首次登錄不能使用QQ 或微信。

需要先注冊賬號活動，登錄注冊賬號后綁定 QQ 或微信。 登錄使用注冊的用戶名作為賬號向好態勢，而不是手機號相對簡便。

添加網關

通過主頁【掃一掃】，掃描 Lora 網關上的二維碼更默契了。

網關配置與操作

功能說明

1 【控制輸出配置】修改閥門的名稱特性、圖標。

2 【開關量輸入配置】修改閥門的報警信息配置流程。

六.常見問題解決

6.1.設備連接問題

6.1.1.設備進入低功耗無法配置

1 共創輝煌、設備由于進入進入低功耗，無法進入低功耗等特點∈褂?？芍匦律想姡_機 10 秒內不休眠不合理波動。 建議保存當前網關配置建言直達，然后手動復位網關和節點，然后進行遠程配置助力各業。

2 大部分、低功耗配置

網關配置和節點當前配置需要一樣，才可相互通訊將進一步，進行配置更加堅強。如忘記配置提供有力支撐，建議復位 參數

3 、子機和網關都進入自動聯機模式配套設備，配置完成后再搜索設備發展成就。

4 、長按按鍵 6 秒以上恢復出廠設置建議。網關也恢復默認配置預期。再次搜索設備。

網關配置軟件下載地址

http://m.mzdunnan.cn.cn/software/software/LoraD2DConfig.zip
