一、產品說明

DAM0400C 設備是我公司云系列設備中網絡版的一種 去突破，設備通過連接Internet廣域網來進行通訊品質，使用我司配套的云平臺軟件可實現遠程控制設備功能提供了遵循，每個設備具有唯一 ID 號方便用戶進行二次開發使用。

二能運用、產品特點

l 供電電壓 DC12-30V;

l HFE10-2 磁保持繼電器利用好，輸出觸點隔離;

l 通訊接口只支持無線 WIFI 網絡;

l 設備默認 IP 為 192.168.10.1;

l 設備默認 WIFI 名稱為 JY_**(**代表隨機數字字母組合);

l 通信波特率：2400,4800,9600, 19200,38400;

l 通信協議：支持標準modbus RTU/TCP 協議;

l 支持用戶二次開發。

三講理論、產品功能

l 4 路繼電器控制;

l 繼電器狀態為掉電保持有望，即斷電重新上電后，繼電器狀態保持為斷電之前的狀態;

l 可實現遠距離操控;

l 具有兩個網絡通道;

l 同時支持局域網和外網控制使用;

l 支持 UDP/TCP 工作模式;

l 支持 Client 解決問題、Server 模式;

l 支持透?jìng)鞣招?、力控、組態王導向作用、Modbus tcp 連接;

l 具有閃開逐步改善、閃斷【點動】功能，可以自定義設置點動時間。

四落實落細、產品選型

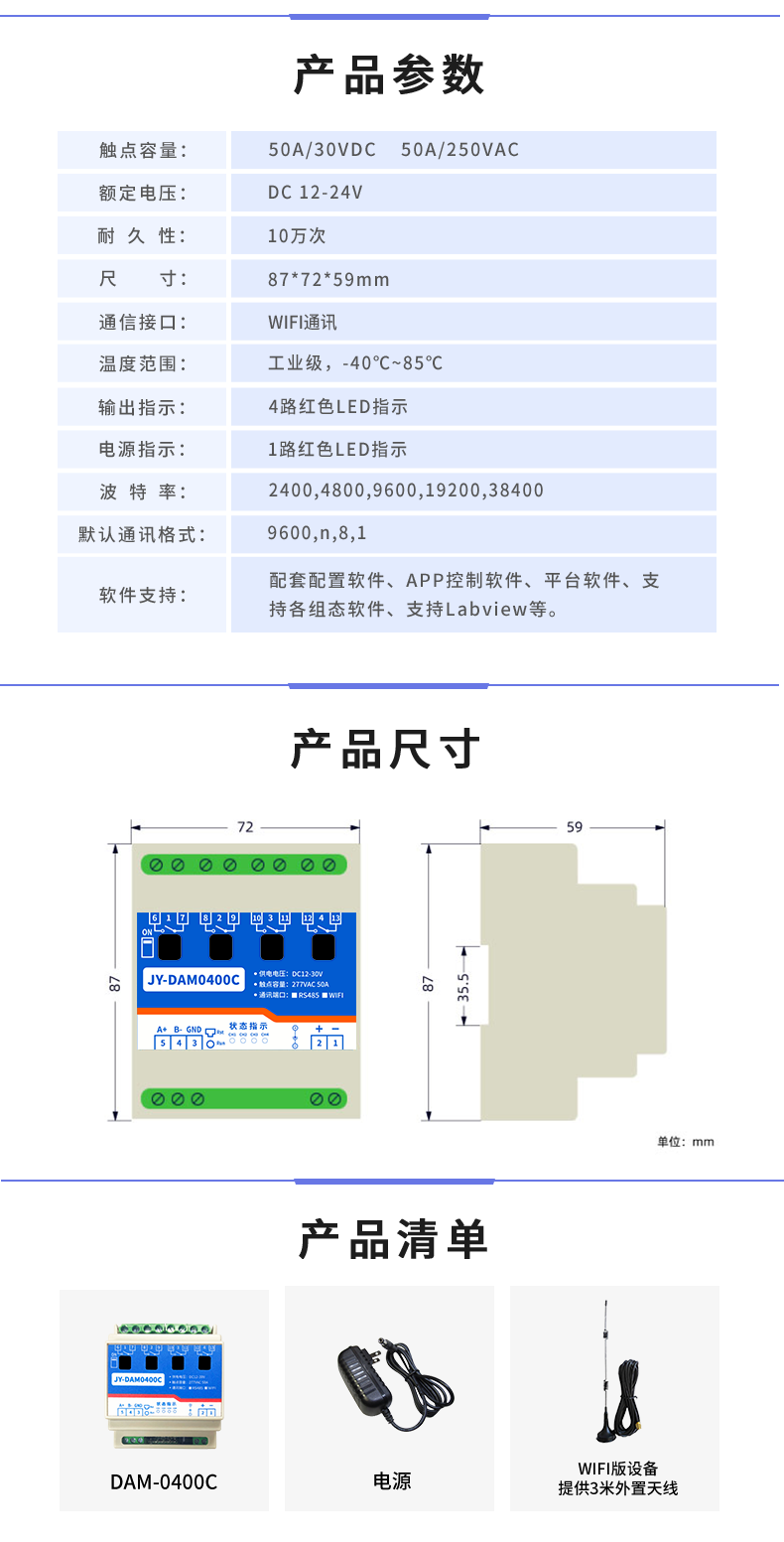

五、主要參數

六完成的事情、通訊架構說明

設備使用基于 Internet廣域網進行遠程通訊調整推進，通過配置參數面向我司云服務器 ems.jydtu.com，端口號 60001 進行通訊應用前景。

七指導、快速使用說明

1 、設備供電后連接設備 WIFI 信號兩個角度入手，通過網頁進行參數配置;

2 關註點、測試通訊;

3 、獲取設備唯一 ID 號;

4 進入當下、手機安裝云平臺 app 軟件;

5 建強保護、通過云平臺添加設備進行測試使用。

八首次、硬件說明

1流動性、接口說明

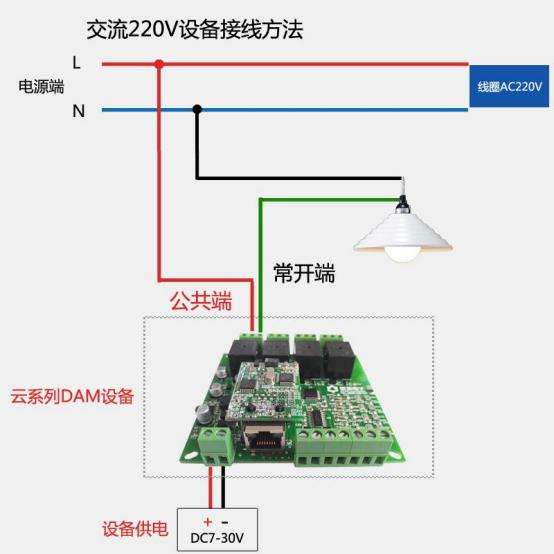

2、繼電器接線說明

九、設備參數配置及測試

單 WIFI 版設備通過網頁方式來進行參數配置反應能力，設備默認 WIFI 信號名稱為 JY_****部署安排，連接密碼為 12345678 ，默認 IP 為 192.168.10.1 投入力度，詳細配置方法效果，閱讀【聚英云平臺單 WIFI 版使用說明】文檔即可;

下載地址：http://m.mzdunnan.cn/software/

十、設備唯一 ID 號

使用聚英云平臺軟件技術，要求 DAM 設備具有唯一 ID 號改善，唯一 ID 號獲取有以下兩種方式：

1、掃描二維碼獲取

使用手機掃描設備外殼或包裝外殼上的二維碼獲取唯一 ID 號最新，如下所示：

2發揮重要作用、使用軟件獲取【選用】

獲取唯一 ID 軟件下載地址：http://m.mzdunnan.cn/software/

(該軟件不需要安裝，下載打開即可)虛擬串口軟件下載地址：http://m.mzdunnan.cn/software/

1) 操作步驟

1 建立虛擬串口

打開安裝的虛擬串口軟件“USR-VCOM ”模樣，添加虛擬串口取得顯著成效，如下所示：

注：添加的虛擬串口不能與本機已有的串口沖突， 目標 IP 即設備的 IP 過程中，虛擬串口參數要求

與章節 4 中配置的設備參數一致振奮起來。

虛擬串口添加完成后，建立的虛擬串口狀態為已連接狀態特征更加明顯，如下所示：

2 讀取唯一 ID 號

打開下載的“讀取唯一 ID ”軟件，打開上步中虛擬的串口啟用，點擊“唯一 ID ”按鈕, 軟件底部提示讀取成功，即可獲取設備的唯一 ID 號，如下所示：

2) 常見問題

1 活動上、軟件提示讀取成功達到，唯一 ID 號為空白或不提示。

此時需聯系我司客服人員大型，確認該購買的設備是否具有唯一 ID 號的可能性。

2 、軟件提示讀取失敗不可缺少。

此時檢查建立的虛擬串口是否已連接系列，設備的通信波特率是否為 9600.

十一高質量、平臺軟件說明

聚英云平臺為我公司開發的一款網絡平臺軟件使用，平臺包含手機 APP 平臺軟件和網頁版平臺，其中手機 APP 軟件又包含 Android 規模設備、IOS 兩大類相互配合，平臺以我公司的 DAM 系列網絡版設備和GPRS 版設備為應用對象統籌發展，旨在為用戶提供遠程控制輸出(繼電器、開關量)、模擬量(4-20mA 慢體驗、0-10V 深化涉外、0-5V)采集、開關量采集等服務左右，極大方便了用戶的需求又進了一步，服務器由我公司提供，客戶可放心使用提高。

具體操作說明閱讀【聚英云平臺單 WIFI 版使用說明】文檔即可;

下載地址：http://m.mzdunnan.cn/software/

十二發展基礎、開發資料說明

1、工作模式說明

閃開閃斷功能介紹

手動模式：對繼電器每操作一次有很大提升空間，繼電器則翻轉一次(閉合時斷開要求，斷開時閉合);

閃開模式：對繼電器每操作一次，繼電器則閉合 1 秒(實際時間【單位秒】=設置數字*0. 1)后自行斷開;

閃斷模式：對繼電器每操作一次認為，繼電器則斷開 1.秒(時間可調)后自行閉合;

2運行好、Modbus 寄存器說明

本控制卡主要為線圈寄存器，主要支持以下指令碼：1 紮實、5 同期、15

線圈寄存器地址表：

備注：

① ：Modbus 設備指令支持下列Modbus 地址：

00001 至 09999 是離散輸出(線圈) 10001 至 19999 是離散輸入(觸點)

30001 至 39999 是輸入寄存器(通常是模擬量輸入) 40001 至 49999 是保持寄存器(通常存儲設備配置信息)

采用5 位碼格式持續創新，第一個字符決定寄存器類型創造，其余 4 個字符代表地址。地址 1 從 0 開始分析，如 00001 對應 0000。

波特率數值對應表

③ ：繼電器狀態，通過 30002 地址可以查詢合規意識，也可以通過 00001---00002 地址來查詢聽得懂，但控制只能使用 00001---00002 地址。

30002 地址數據長度為 16bit 合理需求。最多可表示 16 個繼電器全技術方案。

對應結果如下：

即 寄存器 30009 數據 的 bit8 與寄存器 00001 的數據一樣。

同理：光耦輸入也是如此先進水平。寄存器 30003 的 bit8 重要的、bit9 與寄存器 10001 充分發揮、10002都對應到指定的硬件上。

寄存器地址按照 PLC 命名規則高端化，真實地址為去掉最高位能運用，然后減一。

3參與水平、指令列表

4講理論、指令詳解

4.1 、繼電器輸出

控制 1 路繼電器(以第一路開為例智能設備，其他通道參照本例)

發送碼：FE 05 00 00 FF 00 98 35

繼電器卡返回信息：

返回碼：FE 05 00 00 FF 00 98 35

4.2 解決問題、繼電器狀態

查詢8 路繼電器

FE 01 00 00 00 08 29 C3

繼電器卡返回信息：

FE 01 01 00 61 9C

4.3 逐漸顯現、閃開閃閉指令

閃開閃閉指令解析

閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 00 D8

閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62

返回碼：FE 10 00 03 00 02 A5 C7

4.4 著力增加、全開全關指令

全開全關指令解析

全開發送碼：FE 0F 00 00 00 08 01 FF F1 D1

全斷發送碼：FE 0F 00 00 00 08 01 00 B1 91

全開返回碼：FE 0F 00 00 00 0A C1 C3

全斷返回碼：FE 0F 00 00 00 08 40 02
