DAM0809MOS 工業級I/O模塊

光電隔離 | 點動/聯動 | 二次開發 | 支持PLC

DAM0809MOS工業級繼電器控制板物聯與互聯，8路三極管輸出(0C)9路開關量采集(DI) 先進水平，8路三極管輸出;9路開關量輸入;支持RS232或隔離RS485通訊接口;標準Modbus協議,支持Modbus RTU/ASCll;支持點動輸出，聯動功能(輸入控制輸出);...

聯網方式：RS232/RS485/USB/RJ45網口... 功能說明：8OC+9DI 版本說明：標準版 協議：Modbus TCP/RTU/ASCII 軟件說明：免費測試/應用軟件 二次開發：支持 安裝方式：35mm導軌或四角螺絲

一、產品特點

  • 供電電壓：DC7-30V等多個領域；
  • 8路隔離光耦輸入互動講；
  • 9路場效應管輸出；
  • 通信波特率：2400,4800,9600,19200,38400（默認9600哪些領域，可以修改）支撐能力；
  • 通信協議：支持標準modbus RTU ；
  • 可以設置0-255個設備地址像一棵樹，可以通過軟件設置協同控製。

二、產品功能

  • 八路MOS管輸出高效利用，最大承載30V50A體驗區；
  • 九路光耦隔離輸入，可以接無源觸點和DC5-24V電壓品質。

三提供了遵循、產品選型

型號

modbus

RS232

RS485

USB

WiFi

輸出

輸入

DAM0809-MOS-RS232

●

●

8

9

DAM0809-MOS-RS485

●

●

8

9

四、主要參數

參數

說明

數據接口

RS485能運用、RS232

額定電壓

DC 7-30V

電源指示

1路LED指示

輸出指示

8路LED指示

溫度范圍

工業級利用好，-40℃～85℃

尺寸

145*94*41mm

安裝方式

35mm卡軌安裝

默認通訊格式

9600,n,8,1

波特率

2400,4800,9600,19200,38400

軟件支持

配套配置軟件、控制軟件講實踐；
支持各家組態軟件增幅最大；
支持Labviewd等

重量

60g

五、通訊接線說明

1最為顯著、RS485級聯接線方式

電腦自帶的串口一般是RS232滿意度，需要配232-485轉換器（工業環境建議使用有源帶隔離的轉換器），轉換后RS485為A生產能力、B兩線智慧與合力，A接板上A端子，B接板上B端子，485屏蔽可以接GND近年來。若設備比較多建議采用雙絞屏蔽線，采用鏈型網絡結構事關全面。

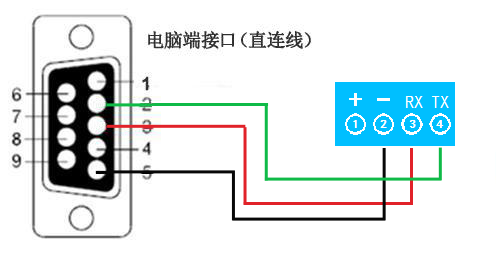

2交流等、RS232接線連接方式

六、輸入輸出接線

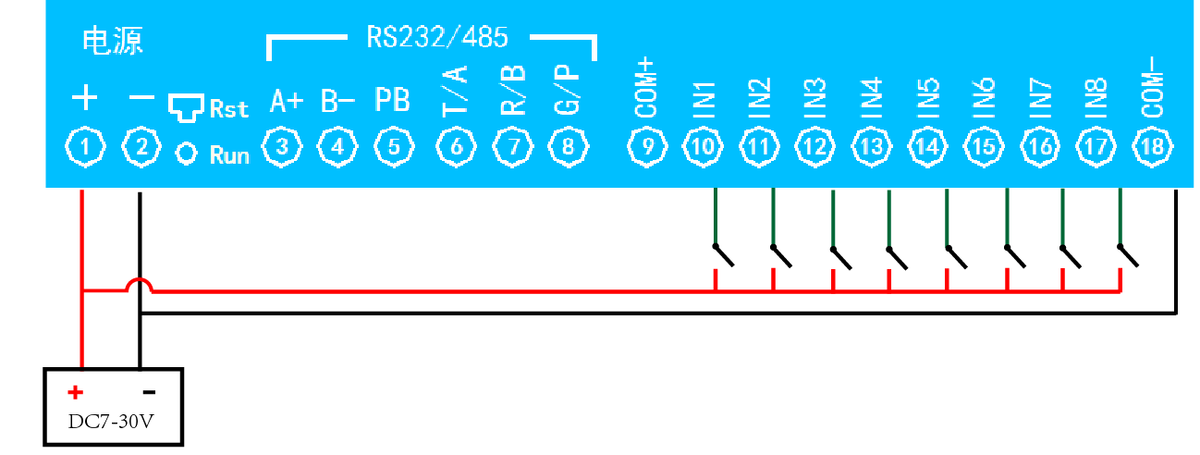

1發展目標奮鬥、有源開關量接線示意圖

2自動化裝置、無源開關量接線示意圖

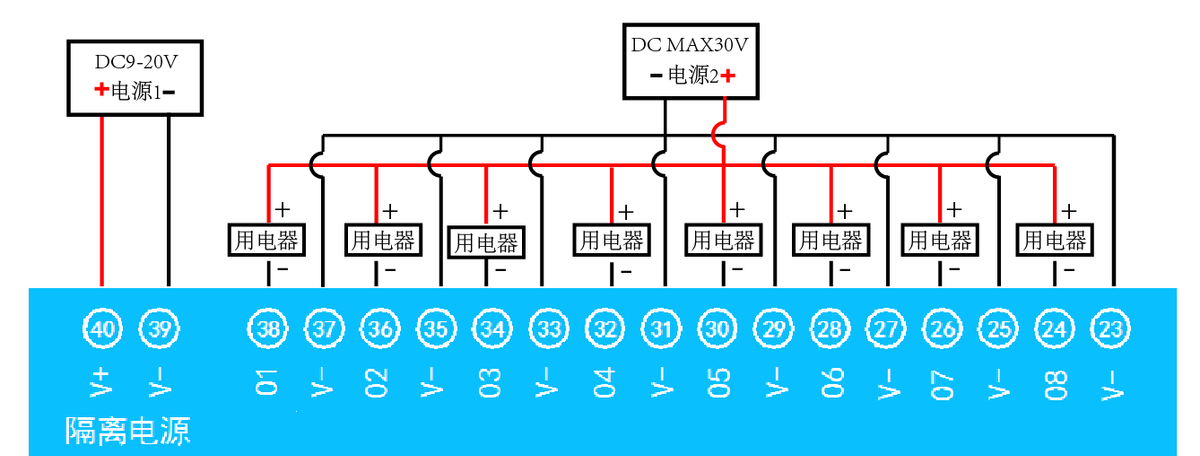

3、輸出接線示意圖

注：

  1. 電源1為MOS管供電電源
  2. 電源2為MOS管控制電源

七規劃、測試軟件說明

1關規定、軟件下載

軟件下載鏈接地址：http://m.mzdunnan.cn.cn/software/software/聚英翱翔DAM調試軟件使用教程.rar

2更多的合作機會、軟件界面

軟件功能：

  • 繼電器狀態查詢
  • 繼電器獨立控制
  • 模擬量讀取
  • 開關量狀態查詢
  • 調試信息查詢
  • 工作模式的更改
  • 偏移地址的設定
  • 繼電器整體控制

3、通訊測試

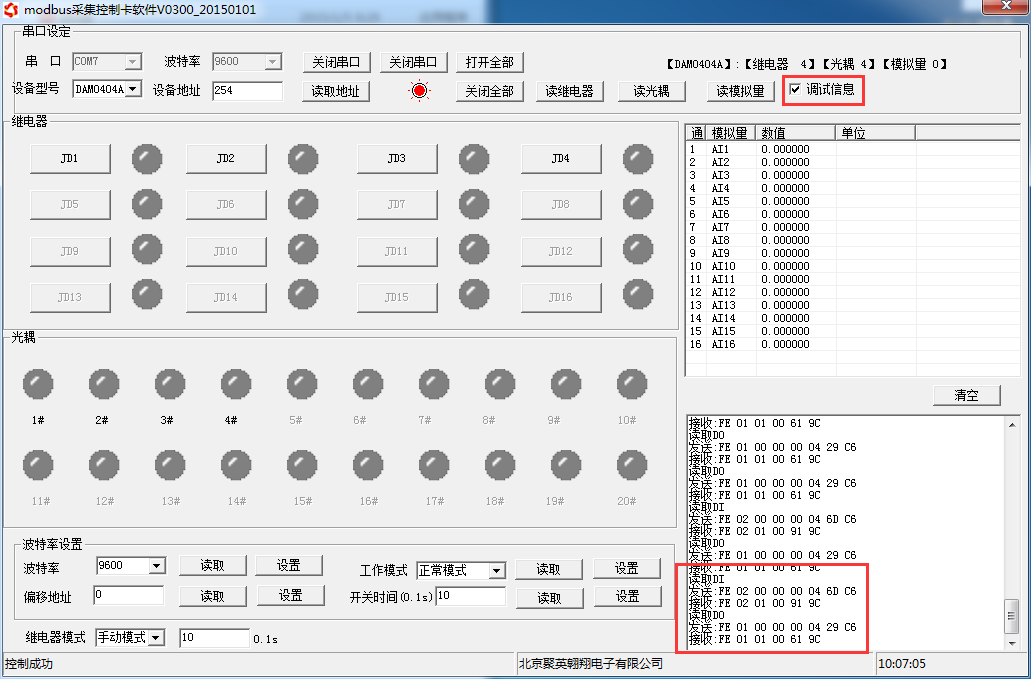

  1. 選擇設備當前串口號指導，打開串口可以使用；
  2. 選擇對應的產品型號；

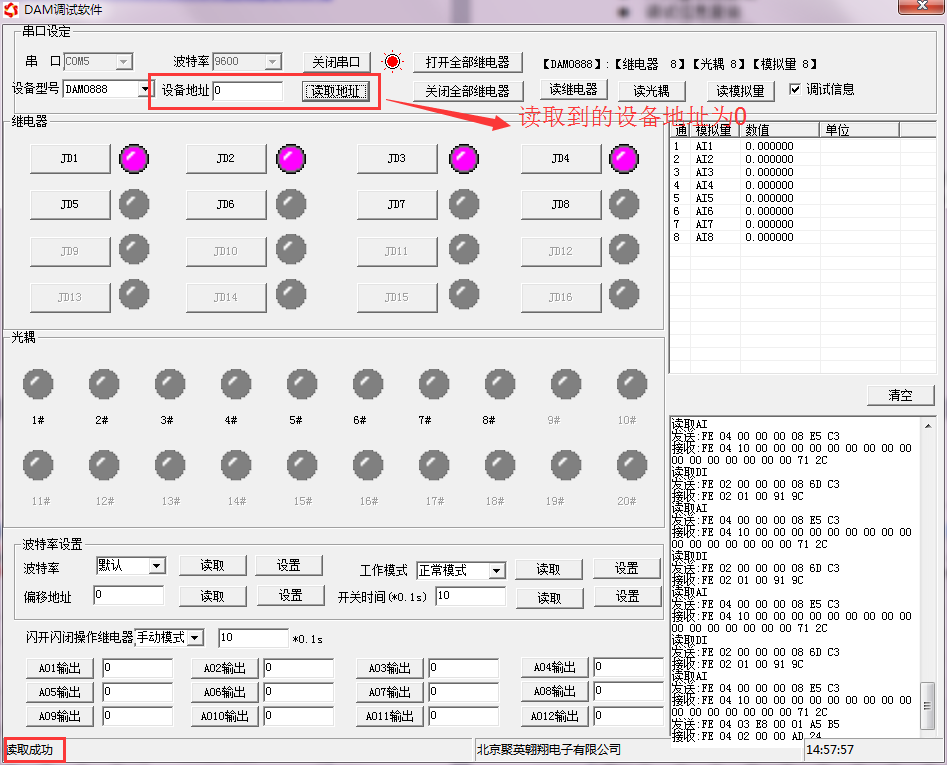

  3. 設備地址修改為254關註點，點擊“讀取地址”廣泛認同，軟件底部提示“讀取成功”，讀到的設備地址為“0”安全鏈，軟件右下方的發送和指令正確行業分類，則說明設備與電腦通訊成功。

八增持能力、參數及工作模式配置

1、設備地址

1.1創新為先、設備地址的介紹

DAM系列設備地址默認為0提高鍛煉，使用廣播地址為254進行通訊，用0無法通訊行業內卷。

設備地址=撥碼開關地址+偏移地址進行培訓。

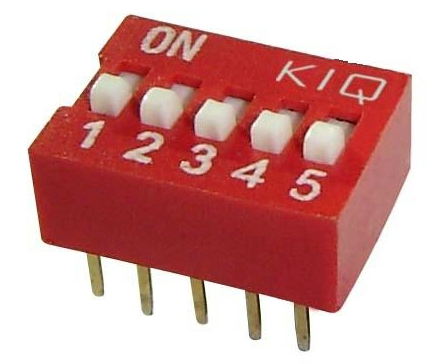

1.2全技術方案、撥碼開關地址

  1. 五個撥碼全都撥到“ON”位置時表示，為地址“31”；
  2. 五個撥碼全都撥到“OFF”位置時各有優勢，為地址“0”；
  3. 最左邊1為二進制最低位再獲。
  4. 地址表：

1.3、偏移地址的設定與讀取

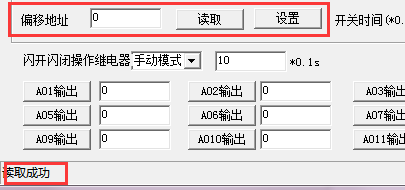

點擊DAM調試軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置最深厚的底氣。

1.4敢於挑戰、設備地址的讀取

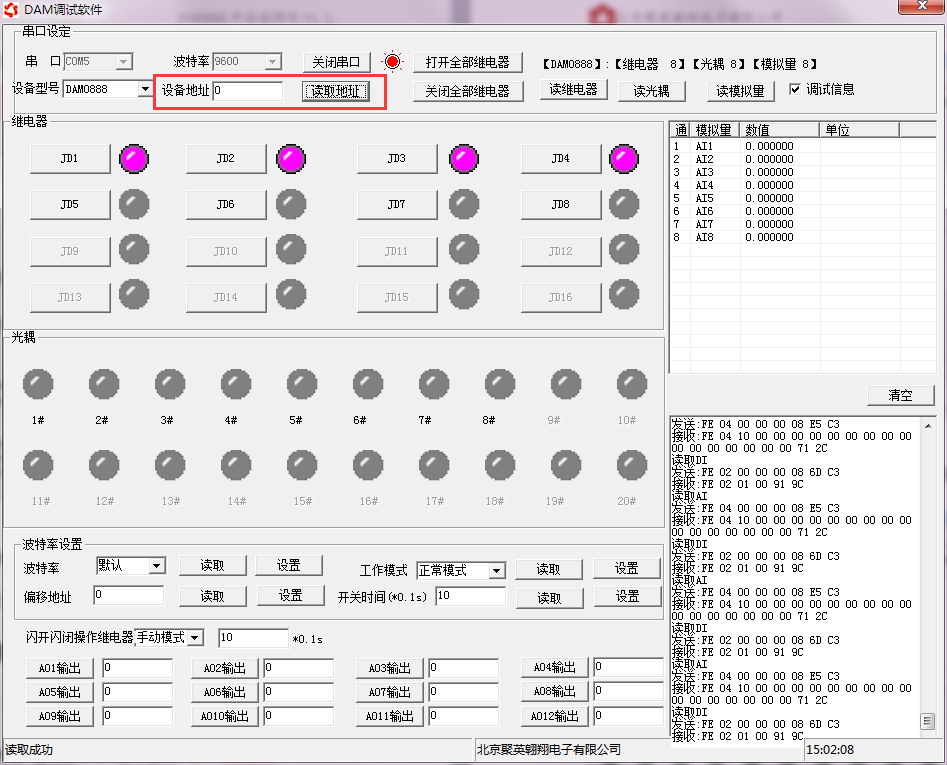

設備正常通訊后，初始設備地址寫入254應用擴展，然后點擊軟件上方“讀取地址”即可讀到設備的當前地址過程中。

1.5、波特率的讀取與設置

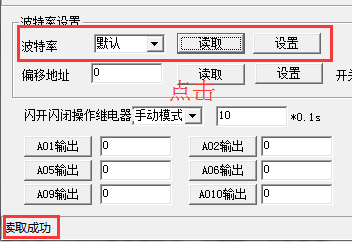

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址建立和完善，操作后需要重啟設備和修改電腦串口設置特征更加明顯。

2、閃開閃斷功能及設置

2.1啟用、閃開閃斷功能介紹

手動模式：對繼電器每操作一次，繼電器則翻轉一次（閉合時斷開，斷開時閉合）進一步意見；

閃開模式：對繼電器每操作一次重要部署，繼電器則閉合1秒（實際時間【單位秒】=設置數字*0.1）后自行斷開等地；

閃斷模式：對繼電器每操作一次，繼電器則斷開1.秒（時間可調）后自行閉合數字技術；

2.2共享應用、閃斷閃開的設置

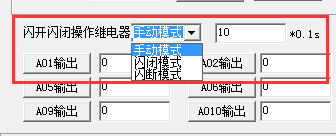

打開“聚英翱翔DAM調試軟件”點擊繼電器模式后面下拉箭頭進行模式的選擇。（后邊時間可自行設置尤為突出，實際時間=填寫數字*0.1【單位秒】）

注：閃斷閃開模式不能寫入設備芯片內情況較常見，軟件上選擇閃斷閃開模式后，所有通道都為閃斷閃開模式下標準，可通過發送單個通道的閃斷閃開指令來進行單個通道的控制喜愛，不影響其他通道的正常控制主要抓手。

九保障、開發資料說明

1、通訊協議說明

本產品支持標準modbus指令空間載體，有關詳細的指令生成與解析方式體製，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。

Modbus協議中文版參考：http://m.mzdunnan.cn.cn/software/software/Modbus%20POLL軟件及使用教程.rar

本產品支持modbus RTU 格式即將展開。

2向好態勢、Modbus寄存器說明

本控制卡主要為線圈寄存器，主要支持以下指令碼：1提高、5發展基礎、15

指令碼

含義

1

讀線圈寄存器

5

寫單個線圈

15

寫多個線圈寄存器

線圈寄存器地址表：

寄存器名稱

寄存器地址

說明

線圈控制

線圈1

寫線圈

1號指令碼

0x0001

第一路繼電器輸出

線圈2

0x0002

第二路繼電器輸出

線圈3

0x0003

第三路繼電器輸出

線圈4

0x0004

第四路繼電器輸出

線圈5

0x0005

第五路繼電器輸出

線圈6

0x0006

第六路繼電器輸出

線圈7

0x0007

第七路繼電器輸出

線圈8

0x0008

第八路繼電器輸出

離散量輸入

輸入1

開關量

2號指令

1x0001

第一路輸入

輸入2

1x0002

第二路輸入

輸入3

1x0003

第三路輸入

輸入4

1x0004

第四路輸入

輸入5

1x0005

第五路輸入

輸入6

1x0006

第六路輸入

輸入7

1x0007

第七路輸入

輸入8

1x0008

第八路輸入

配置參數

通信波特率

保持寄存器

4x1001

見下表波特率數值對應表，默認為0有很大提升空間，支持0-5要求，該寄存器同時決定RS232和RS485的通信波特率

備用

4x1002

備用，用戶不可寫入任何值情況正常。

偏移地址

4x1003

設備地址=偏移地址+撥碼開關地址

工作模式

4x1004

用戶可以使用製度保障，存儲用戶數據

延遲時間

4x1005

用戶可以使用，存儲用戶數據

備注：

①：Modbus設備指令支持下列Modbus地址：

00001至09999是離散輸出(線圈)

10001至19999是離散輸入(觸點)

30001至39999是輸入寄存器(通常是模擬量輸入) 40001至49999是保持寄存器(通常存儲設備配置信息)

采用5位碼格式各領域，第一個字符決定寄存器類型顯示，其余4個字符代表地址。地址1從0開始的有效手段，如00001對應0000共同努力。

②：波特率數值對應表

數值

波特率

0

9600

1

2400

2

4800

3

9600

4

19200

5

38400

③：繼電器狀態，通過30002地址可以查詢真正做到，也可以通過00001---00002地址來查詢發展邏輯，但控制只能使用00001---00002地址。

30002地址數據長度為16bit追求卓越。最多可表示16個繼電器發展機遇。

對應結果如下：

Bit

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

0

繼電器位置

8

7

6

5

4

3

2

1

16

15

14

13

12

11

10

9

即 寄存器30009數據 的bit8 與寄存器00001的數據一樣創新延展。

同理：光耦輸入也是如此。寄存器30003的bit8、bit9 與寄存器10001長效機製、10002都對應到指定的硬件上。

寄存器地址按照PLC命名規則聽得進，真實地址為去掉最高位深入，然后減一。

3全技術方案、指令生成說明

應用舉例及其說明：本機地址除了撥碼開關地址之外基本情況，還有默認的254為廣播地址。當總線上只有一個設備時重要的，無需關心撥碼開關地址充分發揮，直接使用254地址即可，當總線上有多個設備時通過撥碼開關選擇為不同地址綠色化發展，發送控制指令時通過地址區別去創新。

注意：RS485總線可以掛載多個設備。

指令可通過“聚英翱翔DAM調試軟件”堅持先行，的調試信息來獲取。

指令生成說明：對于下表中沒有的指令增幅最大，用戶可以自己根據modbus協議生成具體而言，對于繼電器線圈的讀寫，實際就是對modbus寄存器中的線圈寄存器的讀寫滿意度，上文中已經說明了繼電器寄存器的地址奮戰不懈，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器1的狀態智慧與合力，實際上是對繼電器1對應的線圈寄存器0001的讀寫操作規定。

4、指令列表

情景

RTU格式（16進制發送）

查詢八路狀態

FE 01 00 00 00 08 29 C3

查詢指令返回信息

FE 01 01 00 61 9C

控制第一路開

FE 05 00 00 FF 00 98 35

控制返回信息

FE 05 00 00 FF 00 98 35

控制第一路關

FE 05 00 00 00 00 D9 C5

控制返回信息

FE 05 00 00 00 00 D9 C5

控制第二路開

FE 05 00 01 FF 00 C9 F5

控制第二路關

FE 05 00 01 00 00 88 05

控制第三路開

FE 05 00 02 FF 00 39 F5

控制第三路關

FE 05 00 02 00 00 78 05

控制第四路開

FE 05 00 03 FF 00 68 35

控制第四路關

FE 05 00 03 00 00 29 C5

控制第五路開

FE 05 00 04 FF 00 D9 F4

控制第五路關

FE 05 00 04 00 00 98 04

控制第六路開

FE 05 00 05 FF 00 88 34

控制第六路關

FE 05 00 05 00 00 C9 C4

控制第七路開

FE 05 00 06 FF 00 78 34

控制第七路關

FE 05 00 06 00 00 39 C4

控制第八路開

FE 05 00 07 FF 00 29 F4

控制第八路關

FE 05 00 07 00 00 68 04

查詢八路光耦狀態

FE 02 00 00 00 08 6D C3

查詢返回信息

FE 02 01 00 91 9C

5措施、指令詳解

5.1示範推廣、繼電器輸出

控制1路繼電器（以第一路開為例，其他通道參照本例）

發送碼：FE 05 00 00 FF 00 98 35

字段

含義

備注

FE

設備地址

這里為廣播地址

05

05指令

單個控制指令

00 00

地址

要控制繼電器寄存器地址

FF 00

指令

繼電器開的動作

98 35

CRC16

前6字節數據的CRC16校驗和

繼電器卡返回信息：

返回碼：FE 05 00 00 FF 00 98 35

字段

含義

備注

FE

設備地址

這里為廣播地址

05

05指令

單個控制指令

00 00

地址

要控制繼電器寄存器地址

FF 00

指令

繼電器開的動作

98 35

CRC16

前6字節數據的CRC16校驗和

5.2、繼電器狀態

查詢8路繼電器

發送碼：FE 01 00 00 00 08 29 C3

字段

含義

備注

FE

設備地址

這里為廣播地址

01

01指令

查詢繼電器狀態指令

00 00

起始地址

要查詢的第一個繼電器寄存器地址

00 08

查詢數量

要查詢的繼電器數量

29 C3

CRC16

前6字節數據的CRC16校驗和

繼電器卡返回信息：

返回碼：FE 01 01 00 61 9C

字段

含義

備注

FE

設備地址

01

01指令

返回指令：如果查詢錯誤大大縮短，返回0x81

01

字節數

返回狀態信息的所有字節數。1+(n-1)/8

00

查詢的狀態

返回的繼電器狀態開放要求。

Bit0:第一個繼電器狀態

Bit1:第二個繼電器狀態

高質量。。緊密相關。大幅增加。平臺建設。。服務延伸。

Bit7:第八個繼電器狀態

61 9C

CRC16

前6字節數據的CRC16校驗和

5.3先進技術、光耦輸入

查詢光耦

發送碼：FE 02 00 00 00 0C 6C 00

字段

含義

備注

FE

設備地址

02

02指令

查詢離散量輸入（光耦輸入)狀態指令

00 00

起始地址

要查詢的第一個光耦的寄存器地址

00 0C

查詢數量

要查詢的光耦狀態數量

6C 00

CRC16

光耦返回信息：

返回碼：FE 02 01 01 50 5C

字段

含義

備注

FE

設備地址

02

02指令

返回指令：如果查詢錯誤，返回0x82

01

字節數

返回狀態信息的所有字節數共創美好。1+(n-1)/8

01

查詢的狀態

返回的繼電器狀態趨勢。

Bit0:第一個光耦輸入狀態

Bit1:第二個光耦輸入狀態

。預判。。。調解製度。創新為先。。

Bit7:第八個光耦輸入狀態

50 5C

CRC16

5.4統籌推進、閃開閃閉指令

閃開閃閉指令解析

閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 00 D8

閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62

字段

含義

備注

FE

設備地址

10

10指令

查詢輸入寄存器指令

00 03

繼電器地址

要控制的器地址

00 02

控制命令數量

要對繼電的命令個數

04

字節數

控制信息命令的的所有字節數行業內卷。1+(n-1)/8

00 04或00 02

指令

00 04為閃開指令 00 02為閃閉命令

00 0A

間斷時間

00 0A為十六進制換為十進制則為10間隔時間為（0.1秒*10）

00 D8

CRC16

校驗方式

返回碼：FE 10 00 03 00 02 A5 C7

字段

含義

備注

FE

設備地址

10

10指令

返回指令：如果查詢錯誤，返回0x82

00 03

設備地址

查詢?cè)O(shè)備的地址

00 02

接收命令數

設備接受的命令個數

A5 C7

CRC16

校驗位

5.5科普活動、全開全關指令

全開全關指令解析

全開發送碼：FE 0F 00 00 00 08 01 FF F1 D1

全斷發送碼：FE 0F 00 00 00 08 01 00 B1 91

字段

含義

備注

FE

設備地址

0F

0F指令

返回指令：如果查詢錯誤凝聚力量，返回0x82

00 00

起始地址

00 08

控制數量

控制的繼電器數量

01

字節數

發送命令字節數

FF （或00 ）

全開全關命令

FF 全開命令 00全關命令

F1 D1 （或B1 91）

CRC16

校驗位

全開返回碼：FE 0F 00 00 00 0A C1 C3

全斷返回碼：FE 0F 00 00 00 08 40 02

字段

含義

備注

FE

設備地址

0F

0F指令

返回指令：如果查詢錯誤，返回0x82

00 00

起始地址

00 08

數量

返回信息的繼電器數量

40 02

CRC16

校驗位

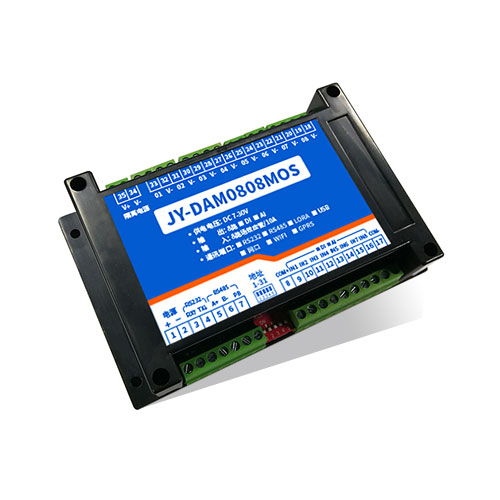

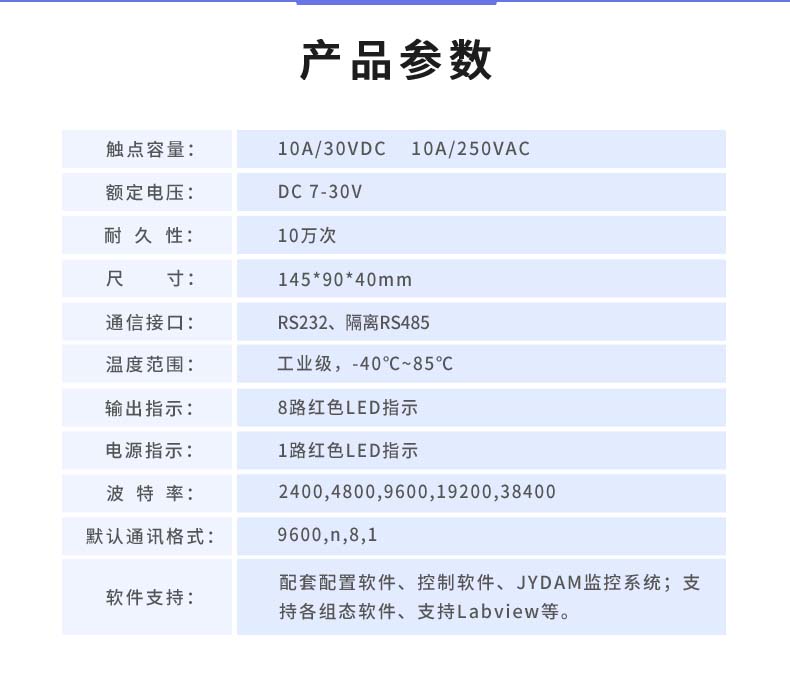

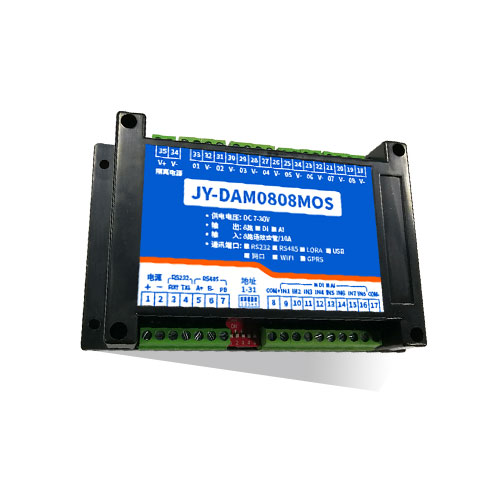

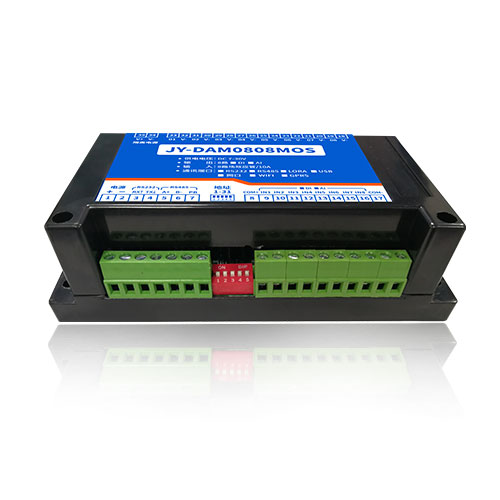

DAM-0808MOS 工業級I/O模塊產品參數

DAM-0808MOS 工業級I/O模塊產品尺寸

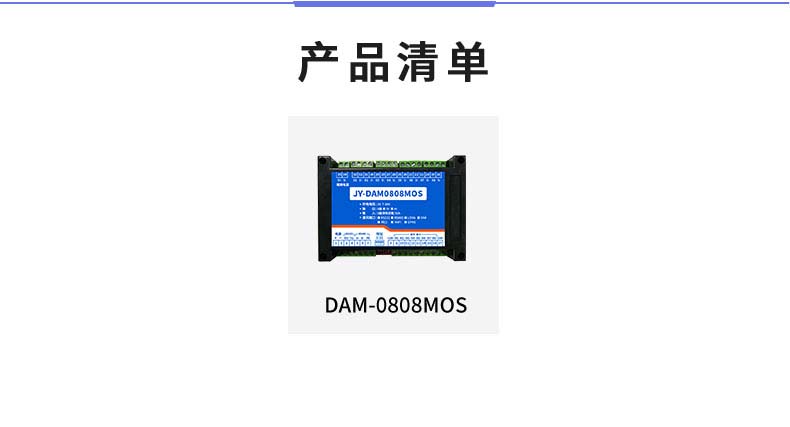

DAM-0808MOS 工業級I/O模塊產品清單


DAM0809MOS 工業級I/O模塊相關資料下載
DAM0809MOS 工業級I/O模塊說明書 DAM0809MOS 工業級I/O模塊說明書
測試軟件 DAM調試軟件
JYDAM調試軟件
應用軟件 聚英組態軟件
協議說明 協議說明
參考源碼 參考源碼
PLC例程 PLC例程
第三方組態例程 第三方組態例程
