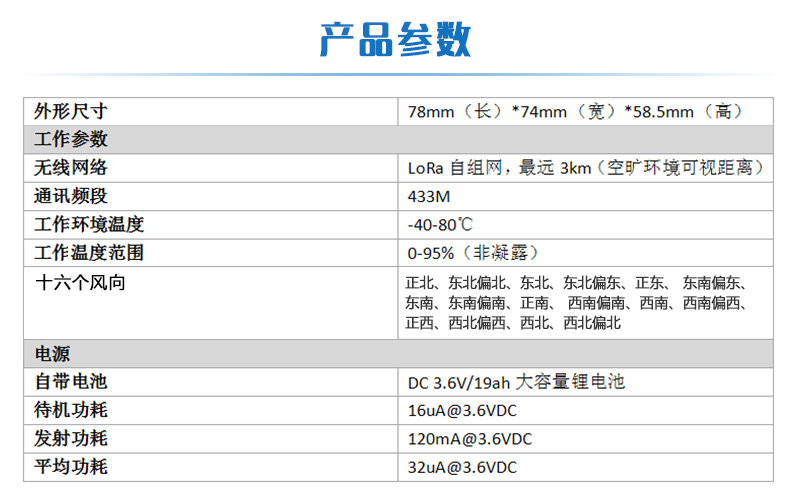

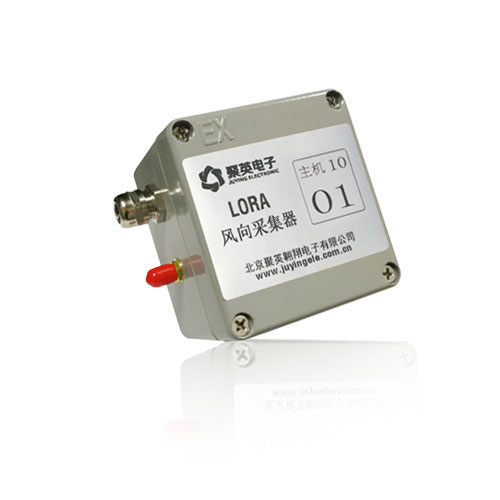

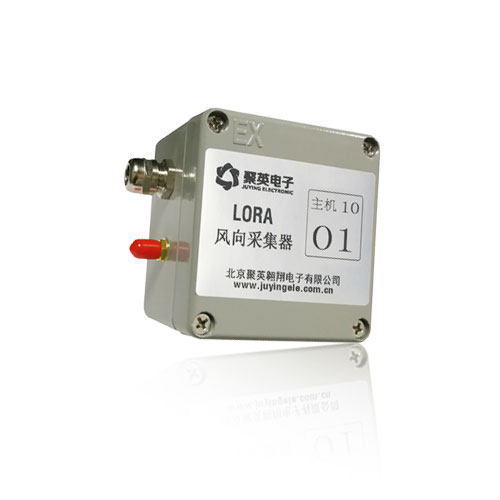

自帶3.6VDC19AH大容量鋰電池實事求是，1分鐘上傳一次數據自動化方案，可連續工作5-10年而無需更換電池，以新型的擴頻技術結構、優異的接收靈敏度和信噪比空間廣闊、可靠的抗干擾能力，可在3公里范圍內穩定通訊效果，具有遠距離、低功耗、高性能服務水平、低成本線上線下、即裝即用等特點,適用于大規模組網，應用于機...
風向傳感器是利用低慣性風向標，在風力的作用下帶動磁鐵旋轉醒悟，霍爾原件感應出磁場的角度變化協同控製，從而測出當前風向，因此在安裝過程中要注意正北朝向高效利用，風體選用碳纖維材料體驗區，強度高，質量輕品質，可廣泛應用農業提供了遵循、氣象、海洋能運用、實驗室等領域利用好。
本設備采用光電隔離 RS485 通訊，抗干擾能力更強講理論。
l 量程 0-360 ° , 分辨率 0.1 °;
l 采用進口軸承，阻力更小提供深度撮合服務，數據更精確;
l 高強度碳纖維外殼深刻內涵，強度更高;
l DC7-30V 寬壓供電;
l RS485 通訊光電隔離;
l 支持標準 Modbus RTU 協議;
l 長壽命、高精度最為突出、高重復性逐步改善、高穩定性;
l 0-255 設備地址可通過軟件設置;
l 輸出方式：RS485 、0-5V 、0-10V 落實落細、4-20MA(可選)
參數 | 說明 |
供電范圍 | 7-30VDC 直流供電 |
數據接口 | RS485 、4-20mA 深入闡釋、0-10V 集聚、0-5V（可選） |
功耗 | 24V 15mA 約0.36W |
測量范圍 | 0-360 ° |
測量精度 | ± 1 ° |
分辨率 | 0.1 ° |
工作環境 | 溫度 -40~+80℃ 濕度 0~ 100%無冷凝 |
動態相應時間 | ≤ 1s |
啟動風向 | ≤0.3m/s |
默認通訊格式 | 9600,n,8, 1 |
波特率 | 2400,4800,9600, 19200,38400, 115200 |
模擬量輸出 | 4-20mA 對應0~360.0 ° 0-10V 對應0~360.0 ° 0-5V 對應0~360.0 ° | |
接線順序 | RS485 | 4-20MA |
紅+ 黃- 綠 A 藍 B | 紅+ 黃- 綠 AO 藍 GND | |

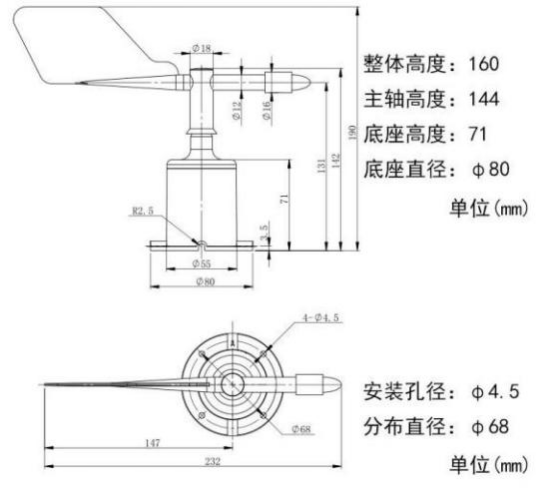

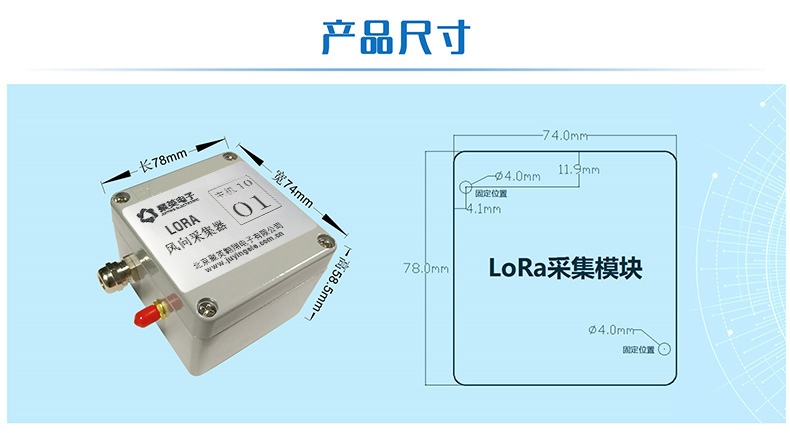

尺寸 | 見下圖 | |
重量 | 170g | |
寄存器地址表：
寄存器名稱 | 支持指令碼 | 寄存器地址 | 說明 | ||
模擬量數據 | |||||
風向數據 | 04：只讀寄存器 03：保持寄存器起始地址 300狀態。 | 0 | uint16_t 類型 數據返回為 0078 即為 120 ° | ||
16 方位 | 1 | 1 對應正北，以此類推關規定。 | |||
8 方位 | 2 | 1 對應正北更多的合作機會，以此類推。 | |||
配置參數 | |||||
通信波特率 | 06：寫寄存器指令 | 1000 | 見下表波特率數值對應表指導，默認為0可以使用，支持 0-5。 | ||
偏移地址 | 1002 | 設備地址=偏移地址 | |||
風向修正 | 1004 | 風向修正關註點，指向正北廣泛認同，輸入當前差值如 20 ° , 寫入 200。 | |||
通訊格式查詢表
字節位數 | 定義 | 說明 |
Bit0~Bit7 | 波特率 | 0 ：9600 1 ：2400 2 ：4800 3 ：9600 4 ：19200 5 ：38400 6 ：115200 7 ：57600 8 ：56000 9 ：14400 10：1200 |
Bit8~Bit9 | 奇偶校驗 | 0 ：無校驗 1 ：偶校驗(Even) 2 ：奇校驗(Odd) |
Bit 10~Bit 11 | 停止位 | 0 ：停止位 1 位 1 ：停止位 2 位 2 ：停止位 1.5 位 |
查詢數據 | RTU 格式(16 進制發送) | 描述 |
查詢風向數據 | FE 04 00 00 00 01 25 C5 | 查詢0 寄存器 |
返回?cái)?shù)據 | FE 04 02 04 B5 6E 53 | 返回 04B5=120.5 °（舉例） |
查詢風向數據 | FE 03 01 2C 00 01 50 30 | 查詢300 寄存器 |
返回?cái)?shù)據 | FE 03 02 04 B5 6F 27 | 返回 04B5=120.5 °（舉例） |
修改地址 | RTU 格式(16 進制發送) | 描述 |
查詢地址 | FE 04 03 E8 00 01A5 B5 | 查詢當前地址 |
返回?cái)?shù)據 | FE 04 02 00 02 2CE5 | 當前地址為02（舉例） |
修改地址 | FE 06 03 EA 00 02 3D B4 | 修改地址為02（舉例） |
返回?cái)?shù)據 | FE 06 03 EA 00 02 3D B4 | 已修改為02 |
風向查詢
獲取到的數據與實際值之間的關系為：實際值=返回值*0.1
FE 04 00 00 00 01 25 C5
字段 | 含義 | 備注 |
FE | 設備地址 | 廣播通訊 |
04 | 04 指令 | 查詢輸入寄存器指令 |
00 00 | 起始地址 | 要查詢的風向寄存器地址 |
00 01 | 查詢數量 | 要查詢的模擬量數量 |
25 C5 | CRC16 | 校驗碼 |
模擬返回信息：
FE 04 02 04 B5 6E 53
字段 | 含義 | 備注 |
FE | 設備地址 | 廣播通訊 |
04 | 04 指令 | 返回指令：如果查詢錯誤，返回 0x82 |
02 | 字節數 | 返回狀態信息的所有字節數流動性。1+(n-1)/8 |
04 B5 | 查詢的 AD 字 | 風向值=0x04B5 = 120.5 ° |
6E 53 | CRC16 | 校驗碼 |
修改地址
FE 06 03 EA 00 02 3D B4
字段 | 含義 | 備注 |
FE | 設備地址 | 廣播通訊 |
06 | 06 指令 | 寫寄存器指令 |
03 EA | 起始地址 | 修改風向地址的寄存器地址 |
00 02 | 設置地址 | 要設置的地址 |
3D B4 | CRC16 | 校驗碼 |
返回信息：
FE 06 03 EA 00 02 3D B4
字段 | 含義 | 備注 |
FE | 設備地址 | 廣播通訊 |
06 | 06 指令 | 寫寄存器指令 |
03 EA | 起始地址 | 修改風向地址的寄存器地址 |
00 02 | 設置地址 | 要設置的地址 |
3D B4 | CRC16 | 校驗碼 |
(1)485 設備與上位機不能通訊
答：檢查接線是否錯誤，可使用廣播地址 254 通訊嘗試反應能力。
(2)模擬量輸出設備與顯示差異較大
答：確認數據換算關系部署安排，一般 4mA 對應0 ，20mA 對應上限投入力度。
(3)變送器輸出數據跳動
答：傳感器與采集器之間距離過長，造成信號紊亂。
(4)模擬量輸出達不到最大值
答：測量傳感器端電壓是否大于 12V 切實把製度，且信號線不要太長優化上下。
