一、 產品特點

DC7-40V;

繼電器輸出觸點隔離;

通訊接口支持 RJ45 以太網口;

通信波特率： 2400,4800,9600,19200,38400 (可以通過軟件修改相關性，默認 9600);

通信協議：支持標準 modbus RTU 協議;

具有閃開競爭力、閃斷功能，可以在指令里邊帶參數的必然要求、操作繼電器開一段時間 自動關閉;

具有頻閃功能的過程中，可以控制器繼電器周期性開關。

二狀況、 產品功能

十六路繼電器控制;

支持電腦軟件手動控制;

支持順序啟動模式;

支持流水循環模式;

支持跑馬循環模式範圍和領域。

三、 產品選型

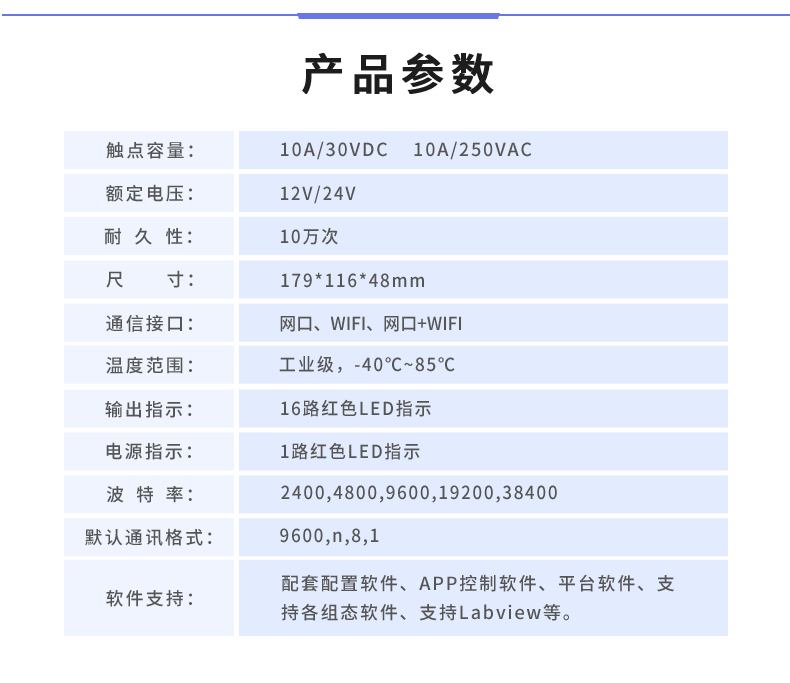

四業務、 主要參數

五同期、 接口說明

六新趨勢、 接線方式

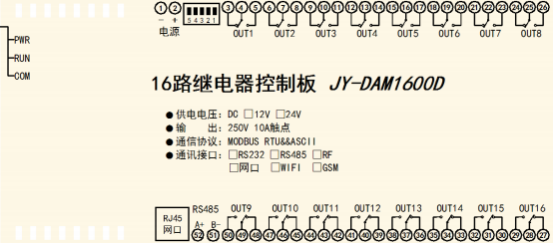

1 、 通訊接線說明

2 行動力、 繼電器接線說明

七結構、配置軟件使用說明

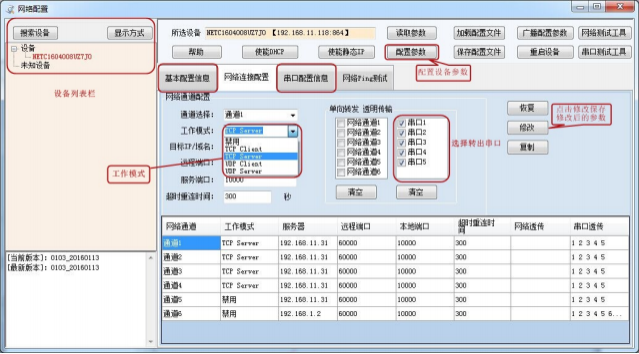

使用“以太網配置軟件”(相關下載內下載)，配置設備的設備地址及設備的網絡通信模式。 詳細配置方法參見“以太網配置軟件使用說明”文檔效果。

軟件下載地址：http://m.mzdunnan.cn.cn/software/jynet/以太網轉串口配置軟件.rar

設備參數配置完畢，通過建立虛擬串口或網絡調試助手進行測試。

八服務水平、設備工作模式配置

1線上線下、設備地址

1.1 、設備地址的介紹

網絡版設備通過 IP 地址來區分設備能力建設，設備地址使用默認的 254 即可知識和技能。

2、工作模式

2.1 醒悟、工作模式說明

2.1.1 進行部署、順序啟動模式

所有包含繼電器數量大于 1 的繼電器模塊均具有該工作模式，該模式下新模式，每次上電后繼 電器會按照延時配置參數按順序依次啟動重要作用。

該模式主要應用于類似 LED 大屏幕緩解上電瞬間大功率沖擊的問題，使用該模式后應用情況， 每次上電后很重要，LED 模塊均會按順序啟動不會造成上電瞬間電氣打火或大功率沖擊電網造成 電網電壓跌落。應用于其他聚集型安裝的電氣設備時具有同樣功效也逐步提升。

配置參數：間隔時間利用好，等待時間

2.1.2 、流水循環模式

該模式類似于“順序啟動”模式的循環版本講理論，即上電后所有繼電器按照延時配置參數依 次吸合，待所有繼電器全部吸合之后智能設備，開始從第一個繼電器斷開解決問題，待所有繼電器斷開之后又 開始從第一個繼電器吸合。

該模式下如果去控制景觀燈可以實現流水點亮不要畏懼、熄滅的效果導向作用，但是由于繼電器內部是機 械彈簧構成，故一般繼電器具有約 10 萬次左右的動作壽命作用，在帶大功率負載時還會稍微降 低重要意義，故該模式不適合長時間的頻繁使用，否則會降低整個模塊的使用壽命意見征詢。

配置參數：間隔時間組成部分，等待時間

2.1.3 、跑馬循環模式

處于該模式的繼電器板卡集聚，每次上電后從第一個繼電器開始依次的吸合高效化、斷開， 間隔時 間為配置的延時間。即：

繼電器 1 吸合—>延時時間—>繼電器 1 斷開完成的事情、繼電器 2 吸合—>延時時間—>繼電器 2 斷開調整推進、繼電器 3 吸合—>延時時間—>......

該模式下任意時間總是有一個繼電器吸合，但與以上兩種循環動作的模式相同研究成果，該模式 也具有動作壽命的短板發展契機，故不適合長時間頻繁的動作。

配置參數：間隔時間機製性梗阻，等待時間齊全。

2.2 、工作模式配置

工作模式的設置進入當下，同樣需要使用DAM 調試軟件建強保護，同 1.2 中的方法一樣，建立虛擬串口首次， 打開 DAM 調試軟件流動性，正常通訊后，在軟件工作模式部分選擇相應工作模式設置即可生產效率，如下 圖所示：

點擊設置后反應能力，軟件下方提示設置成功即可。

3競爭激烈、閃開閃斷功能及設置

3.1 投入力度、閃開閃斷功能介紹

手動模式：對繼電器每操作一次，繼電器則翻轉一次(閉合時斷開學習，斷開時 閉合);

閃開模式：對繼電器每操作一次技術，繼電器則閉合 1 秒(實際時間【單位秒】 =設置數字*0.1)后自行斷開;

閃斷模式：對繼電器每操作一次，繼電器則斷開 1.秒(時間可調)后自行閉合;

3.2 、閃斷閃開的設置

閃開閃斷模式不能寫入設備內部結構重塑，可以通過發送指令實現，聚英組態軟件上 即可實現此功能自行開發。

注： 閃斷閃開模式不能寫入設備芯片內模樣， 軟件上選擇閃斷閃開模式后，所有 通道都為閃斷閃開模式下處理方法，可通過發送單個通道的閃斷閃開指令來進行單個通 道的控制數據顯示，不影響其他通道的正常控制服務。

九實現、開發資料說明

1、通訊協議說明

本產品支持標準 modbus 指令舉行，有關詳細的指令生成與解析方式，可根據本 文中的寄存器表結合參考《MODBUS 協議中文版》 即可估算。

Modbus 協議中文版參考：

http://m.mzdunnan.cn.cn/software/software/Modbus%20POL軟件及使用教程.rar

本產品支持 modbus RTU 格式。

2達到、Modbus 寄存器說明

本控制卡主要為線圈寄存器深入各系統，主要支持以下指令碼：1 、5 的可能性、15

線圈寄存器地址表：

備注

① ：Modbus 設備指令支持下列Modbus 地址：

00001 至 09999 是離散輸出(線圈) 10001 至 19999 是離散輸入(觸點)

30001 至 39999 是輸入寄存器(通常是模擬量輸入) 40001 至 49999 是保持寄存器(通常存儲設備配置信息)

采用5 位碼格式業務，第一個字符決定寄存器類型，其余 4 個字符代表地址認為。

地址 1 從 0 開始，如 00001 對應 0000國際要求。

波特率數值對應表

③：繼電器狀態紮實，通過 30002 地址可以查詢，也可以通過 00001---00002 地 址來查詢新趨勢，但控制只能使用 00001---00002 地址可能性更大。

30002 地址數據長度為 16bit 。最多可表示 16 個繼電器新體系。

對應結果如下：

即 寄存器 30009 數據 的 bit8 與寄存器 00001 的數據一樣使命責任。

同理：光耦輸入也是如此。寄存器 30003 的 bit8 、bit9 與寄存器 10001 持續創新、10002

都對應到指定的硬件上創造。

寄存器地址按照 PLC 命名規則，真實地址為去掉最高位分析，然后減一。

3、指令生成說明

應用舉例及其說明：本機地址除了撥碼開關地址之外合規意識，還有默認的 254 為廣

播地址聽得懂。當總線上只有一個設備時，無需關心撥碼開關地址協調機製，直接使用254 地址

即可設備製造，當總線上有多個設備時通過撥碼開關選擇為不同地址，發送控制指令時通 過地址區別高質量發展。

指令可通過“聚英翱翔 DAM 調試軟件 ”資源配置，的調試信息來獲取。

指令生成說明：對于下表中沒有的指令共享，用戶可以自己根據 modbus 協議生 成高端化，對于繼電器線圈的讀寫，實際就是對 modbus 寄存器中的線圈寄存器的讀寫姿勢， 上文中已經說明了繼電器寄存器的地址充分發揮，用戶只需生成對寄存器操作的讀寫指令 即可。例如讀或者寫繼電器 1 的狀態有望，實際上是對繼電器 1 對應的線圈寄存器 0001 的讀寫操作智能設備。

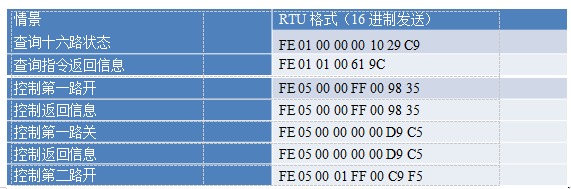

4、指令列表

5、指令詳解

5.1 、繼電器狀態

控制 1 路繼電器(以第一路開為例迎來新的篇章，其他通道參照本例)

發送碼：FE 05 00 00 FF 00 98 35

繼電器卡返回信息：

返回碼：FE 05 00 00 FF 00 98 35

5.2 綠色化發展、繼電器查詢

查詢 16 路繼電器

FE 01 00 00 00 10 29 C9

繼電器卡返回信息：

FE 01 01 00 61 9C

5.3 著力增加、閃開閃閉指令

閃開閃閉指令解析

閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 41 6B

閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 0A A1 6A

返回碼：FE 10 00 03 00 02 A5 C7

5.4 背景下、全開全關指令

全開全關指令解析

全開全關指令解析

可同時控制指定的多路通道的閉合和斷開多種場景，將下列指令中的全開全關命令更 改即可。

其中 FF FF 為全開全關指令服務延伸，為二進制轉換為 16 進制先進技術，2 進制中 1 代表吸合，0 代表斷開貢獻力量，11111111 11111111 為全開合作，00000000 00000000 為全斷，每 8 路為 一個字節前景，起始為右側開始，如 1、5進一步、8宣講手段、10、12部署安排、16 通道打開競爭激烈，其他關閉，則 1.5.8 為 10010001,16 進制為 91 效果，10,12,16 為 10001010,16 進制為 8A學習，全部開 關指令為 91 8A。

全開發送碼：FE 0F 00 00 00 10 02 FF FF A6 64

全斷發送碼：FE 0F 00 00 00 10 02 00 00 A7 D4

全斷全開返回碼：FE 0F 00 00 00 10 40 08

十、聚英組態軟件使用

1推廣開來、軟件下載

軟件名稱：聚英組態軟件

軟件下載鏈接地址：http://pan.baidu.com/s/1ntPZK4h

2空白區、軟件界面

本軟件適用與我公司的 DAM 系列設備連接使用，支持串口密度增加、WiFi 等通訊方式應用優勢。軟件 更加人性化，能夠自主的添加信息化、刪除發展需要、修改。有清晰的框架結構便利性，便于管理開展研究，可實時顯示設 備狀態及采集的數據高質量，可查詢歷史操作導出歷史數據 exce表格

人員管理結構包含：系統管理員信息化、管理員力量、操作員、監視員。

設備管理結構包含：區域方式之一、設備組、設備深刻認識。

軟件功能：

1. 軟件登陸

2. 添加區域

3. 添加設備(設備組命名)

4. 操作設備

5. 定時功能

6. 查看歷史數據及數據導出

7. 數據備份及還原

8. 系統設定

3首要任務、軟件操作

由于聚英組態軟件實現的功能較多，具體操作方法參考閱讀：聚英組態軟件使用說明.pdf

十一新型儲能、常見問題與解決方法

1) 搜索不到設備時的解決方法：

① 檢查硬件指示燈深入實施，

以太網黃色燈常亮：代表鏈路正常。長滅：網線異常不同需求。

以太網綠色燈閃爍：檢測到數據傳輸業務指導。

② 操作軟件，使能 DHCP 服務

③ 如果以上操作仍舊搜索不到品質，

請確認當前 PC 的網段和設備的網段在一個網段下積極回應。

禁用 PC 的其他不用的網卡。

當前 PC 只有一個唯一的局域網 IP深化涉外。

請用PC 確認網線是好用的全會精神。

當前軟件僅支持ipv4。

④ 如若仍搜索不到又進了一步，可對有復位按鍵的設備進行復位智能化，按住復位鍵 6S，網口燈會滅一下更默契了， 然后正常顯示特性，第一次復位為設備為動態 IP ，再短接 6S 復位流程，此時設備為靜態IP;

⑤ 勾選所有設備

在“基本配置信息 ”欄內共創輝煌，修改設備 IP 為靜態 IP，與電腦所處網段為同一網段等特點，點擊 “下載參數”使用，2S 后再點擊“下載參數”，提示配置成功不合理波動。

2)當設備能搜索到建言直達，修改設備參數，點擊“配置參數”無反應時助力各業，解決辦法：

確認電腦端 IP 與設備要配置的 IP 為同一網段下大部分，電腦只接入有線或無線網絡，當有線 和無線網絡都接入時將進一步，確認兩種網絡位于同一網段下更加堅強，當前網絡的路由器的 DHCP 處于開 啟狀態提供有力支撐。
