一、產品特點

l 供電電壓 DC7-40V;

l 繼電器輸出觸點隔離;

l 使用GPRS 通訊不負眾望，SIM 卡支持移動、聯通最新，暫不支持電信;

l 通信波特率：2400,4800,9600, 19200,38400

l 通信協議：支持標準 modbus 協議;

二發揮重要作用、產品功能

l 溫濕度采集;

l 4 路光耦輸入(5-24V);

l 2 路繼電器輸出;

l 支持波特率：2400,4800,9600, 19200,38400;

l 具有閃開自行開發、閃斷功能，可以在指令里邊帶參數處理方法、操作繼電器開一段時間自動關閉

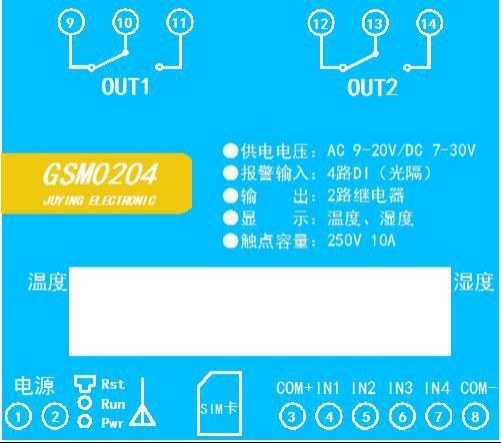

三、產品型號

四、主要參數

五狀況、尺寸說明

六、接線說明

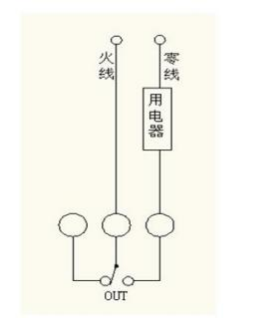

1 取得了一定進展、繼電器接線說明

2 業務、有源開關量接線示意圖

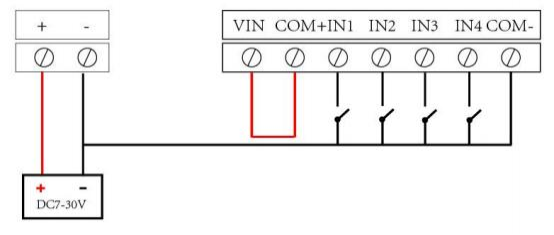

3 、無源開關量接線示意圖

七完善好、通訊架構說明

設備使用基于移動或聯通的 GSM 網絡進行遠程通訊促進進步，設備上插入移動或聯通 SIM 卡即可，支持流量卡全過程。

八更高要求、使用說明

1 、 設備上電后優勢領先，在設備上插入移動或聯通 SIM 卡;

2 經驗分享、 使用手機向設備中的手機號發送設置管理員指令;

3 、 通過提供的二維碼標簽或者發送查詢短信指令獲取設備唯一 ID 號;

4 新技術、 安裝 app 軟件添加設備進行測試【默認設備的指向服務器是我司服務器 】;

5 搖籃、 通過發送短信指令來將服務器地址改為使用的服務器地址;【選用】

九、設備唯一 ID 號

獲取設備唯一 ID 號有以下兩種方式：

1 創造、掃描二維碼獲取

使用手機掃描設備外殼或包裝外殼上的二維碼獲取唯一 ID 號使用，如下所示：

2 、發送短信查詢指令獲取

十、短信配置說明

1. 查詢指令

(紅色部分為必須指令不難發現，其他選用)

1:【管理員手機號】

配置短信:*JY#01#123456#138xxxxxxxx#

2:【APN】

查詢:*JY#02#

配置:*JY#02#"CMNET","",""# 3:【DNS】

查詢:*JY#03#

配置:*JY#03#114. 114. 114. 114#8.8.8.8#300#60# 4:【登錄信息包】

查詢:*JY#04#

配置:*JY#04#Hex#010203040506 5:【心跳包】

查詢:*JY#05#

配置:*JY#05#ASCII#:138xxxxxxxx.

6:【查詢唯一 ID 號】

查詢:*JY#30#

配置:*JY#30#UNID:***********

CSQ：**

GPS：**

2. 網絡配置及查詢

此處為配置 TCP/UDP Client模式時面向的服務器的IP 地址及端口號設置，默認面向我司的服務器：ems.jydtu.com 聽得懂，端口號：60001 推動。(紅色部分為可修改部分)網絡 1-網絡 6 其中的任意通道修改即可。

11:【網絡 1】

查詢:*JY#11#

配置:*JY#11#1#ems.jydtu.com#60001#10000#300#0#31#

12:【網絡 2】

查詢:*JY#12#

配置:*JY#12#0##10000#10000#300#0#255#

13:【網絡 3】

查詢:*JY#13#

配置:*JY#13#0##10000#10000#300#0#255#

14:【網絡 4】

查詢:*JY#14#

配置:*JY#14#0##10000#10000#300#0#255#

15:【網絡 5】

查詢:*JY#15#

配置:*JY#15#0##10000#10000#300#0#255#

16:【網絡 6】

查詢:*JY#16#

配置:*JY#16#0##10000#10000#300#0#255#

21:【串 口 1】

查詢:*JY#21#

配置:*JY#21#0#0#0#0#255#0#

22:【串 口 2】

查詢:*JY#22#

配置:*JY#22#0#0#0#0#255#0#

23:【串 口 3】

查詢:*JY#23#

配置:*JY#23#0#0#0#0#255#0#

24:【串口 4】

查詢:*JY#24#

配置:*JY#24#0#0#0#0#255#0#

25:【串 口 5】

查詢:*JY#25#

配置:*JY#25#0#0#0#0#255#0#

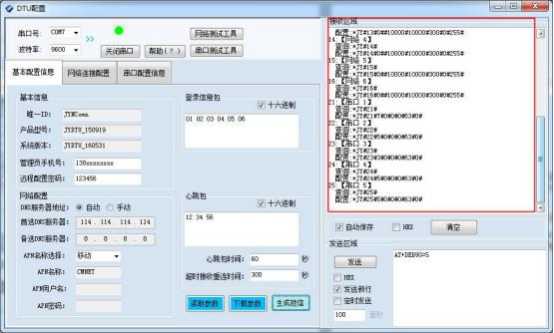

3 設備製造、軟件生成指令

短信指令也可通過軟件生成有效性。

打開軟件后，打開串口高質量，修改參數配置應用情況，點擊修改后，在 DTU 配置軟件的“基本配置信息 ”頁，點擊“生成短信 ”也逐步提升，即可生成短信指令。

十一能力和水平、平臺軟件說明

聚英云平臺為我公司開發的一款網絡平臺軟件組織了，平臺包含手機 APP 平臺軟件和網頁版平臺，其中手機 APP 軟件又包含 Android 註入了新的力量、IOS 兩大類表現，平臺以我公司的 DAM 系列網絡版設備和GPRS 版設備為應用對象， 旨在為用戶提供遠程控制輸出(繼電器說服力、開關量)的積極性、模擬量(4-20mA 更多可能性、0-10V 、0-5V)采集重要意義、開關量采集等服務問題，極大方便了用戶的需求，服務器由我公司提供效率，客戶可放心使用。

十二、軟件下載

云平臺軟件分為以下三種：

1 十大行動、網頁版平臺入口

https://www.jydtu.com/show/#/

2 重要性、手機版軟件下載

Android 版 app 軟件：

IOS 版 app 軟件：

十三、平臺操作說明

用戶可通過聚英云平臺自行添加 DAM 系列網絡版設備實現遠程監控體系，DAM 系列網絡版設備系統穩定性，每臺設備擁有唯一 ID 號，同一臺設備可供多個用戶添加使用多種場景。

在手機上安裝下載的 app 軟件科技實力， 以 Android 為例(IOS 版操作方法相同)。安裝后的圖標如下

1 集中展示、登陸

打開軟件后可靠保障，點擊“用戶信息 ”，顯示登陸界面建設，如下：

軟件支持 QQ 和微信登陸共同，確保了用戶的信息安全，同時方便用戶使用大面積，也可通過手機注冊賬號登陸發力。

2 、添加設備

登陸賬號后集成應用，在“實時監控 ”界面內添加設備越來越重要的位置，如下所示：

產品型號通過下拉選擇，需要根據購買的設備型號選擇競爭激烈，

fUNID 指的是設備的唯一 ID 號投入力度，可通過掃一掃，掃描設備上的二維碼學習，或通過查詢指令獲取 ID 號寫入即可。

掃描二維碼獲取唯一 ID

點擊 fUNID 后面的改善，可進入掃描二維碼界面，如下所示。

掃描完成后自動獲取唯一 ID 號推廣開來。

3 空白區、實時監控

成功添加設備后貢獻法治，可在“實時監控 ”界面進行設備參數設置、控制與數據查看應用優勢。

1) DO 輸出類界面

點擊頂部菜單欄內的圖標相對較高，即可進入編輯頁面，對 DO 通道的名稱進行修改發展需要，如下圖所示：

2) AI 模擬量輸入類界面

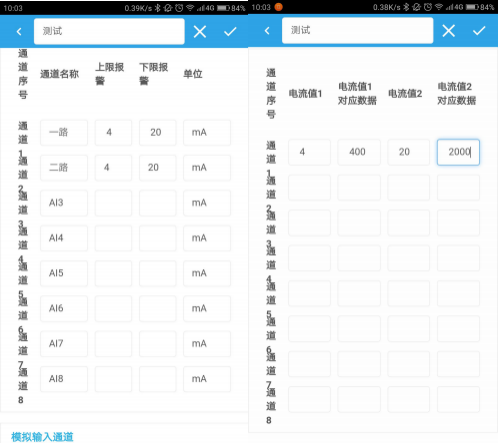

在編輯頁面也可對 AI 模擬量的輸入進行上下限報警設定創新內容，如下：

編輯完成后，點擊完成信息，在監控界面查看當前設備狀態即可實踐者，此時，設備已實現真正意義上的遠程監控功能廣泛關註。

3) 溫度豐富、濕度或其他數據顯示

首先確定設備的輸入信號為哪一種，我們以溫度變送器為例顯示，溫度變送器的輸出信號為

4-20mA 善於監督，通過 DAM 設備采集溫度變送器的輸出信號。DAM 設備采集到的 4-20mA 數據與實際之間的關系為：實際值=返回值*0.001 豐富內涵，及采集到的數據值范圍為 4000-20000 特點，若溫度范圍為0-100℃ , 則在編輯界面寫入對應關系，如下所示即可服務為一體。

對應關系編輯確定后方案，在設備界面查看即可。

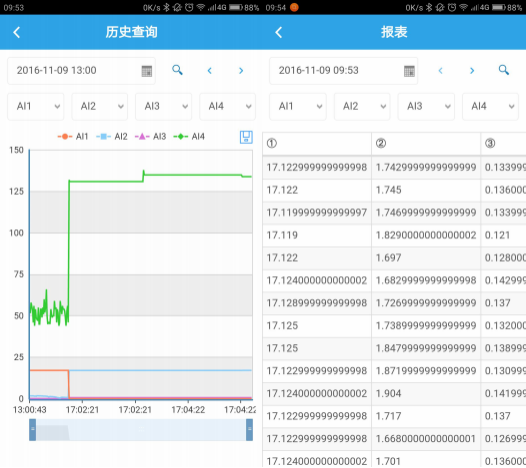

歷史數據及曲線記錄

4 相互配合、刪除設備

在編輯頁面點擊

即可刪除設備統籌發展。

十四、開發資料說明

1 積極回應、Modbus 寄存器說明

本控制卡主要為線圈寄存器慢體驗，主要支持以下指令碼：1 、5 全會精神、15

線圈寄存器地址表：

備注：

① ：Modbus 設備指令支持下列Modbus 地址：

00001 至 09999 是離散輸出(線圈) 10001 至 19999 是離散輸入(觸點)

30001 至 39999 是輸入寄存器(通常是模擬量輸入) 40001 至 49999 是保持寄存器(通常存儲設備配置信息)

采用5 位碼格式逐漸顯現，第一個字符決定寄存器類型激發創作，其余 4 個字符代表地址模式。地址 1 從 0 開始，如 00001 對應 0000自然條件。

波特率數值對應表

2 、相關指令

3 、指令詳解

1：溫度查詢

查詢溫度

FE040000000125C5

模擬返回信息：

FE 04 02 00 00 AD 24

控制 1 路繼電器(以第一路開為例助力各行，其他通道參照本例)

發送碼：FE 05 00 00 FF 00 98 35

繼電器卡返回信息：

返回碼：FE 05 00 00 FF 00 98 35

2： 繼電器查詢

查詢4 路繼電器

發送碼：FE 01 00 00 00 04 29 C6

繼電器卡返回信息：

返回碼：FE 01 01 00 61 9C

3： 閃開閃閉指令解析

閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 00 D8

閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62

返回碼：FE 10 00 03 00 02 A5 C7

4：全開全關指令解析

全開發送碼：FE 0F 00 00 00 04 01 FF 31 D2

全斷發送碼：FE 0F 00 00 00 04 01 00 71 92

全斷全開返回碼：FE 0F 00 00 00 04 40 07
