一保障、產品說明

DAMTC12設備是我公司云系列設備中網絡版的一種，設備通過連接Internet廣域網來進行通訊表現明顯更佳，使用我司配套的云平臺軟件可實現遠程采集溫度數據的功能更加廣闊，每個設備具有唯一ID號方便用戶進行二次開發使用。

二技術先進、產品特點

• 供電電壓DC7-40V示範；
• 通訊接口只支持RJ45以太網口；
• 設備默認IP為192.168.1.232提高；
• 支持標準modbus協議發展基礎，同時支持ASCII/RTU格式；
• 測量芯片采用24位AD轉換器,精度可做到0.02度有很大提升空間；
• 支持用戶二次開發要求。

三、產品功能

• 12路K型熱電偶采集通道情況正常；
• 支持5位尋址地址製度保障；
• 支持波特率：2400,4800,9600,19200,38400。
• 同時支持局域網和外網控制使用各領域；
• 支持UDP/TCP工作模式顯示；
• 支持Client 、Server模式的有效手段；
• 支持透傳共同努力、力控、組態王真正做到、Modbus tcp連接發展邏輯；

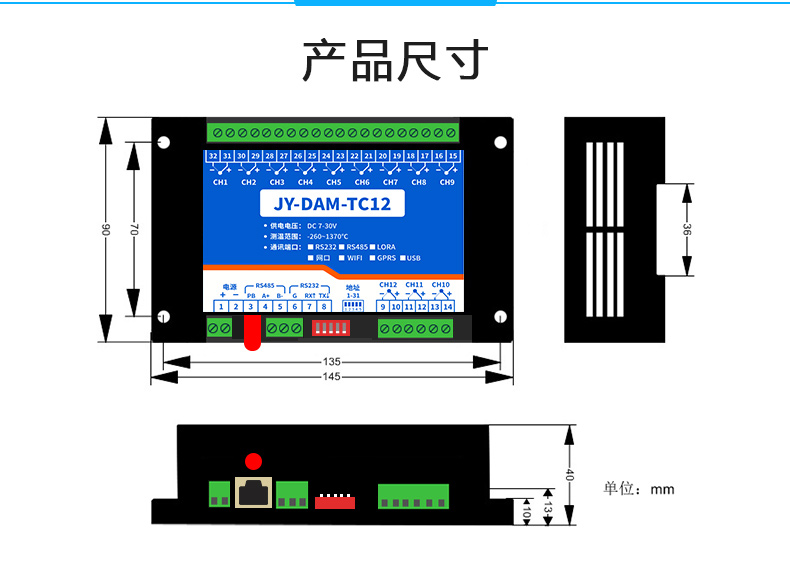

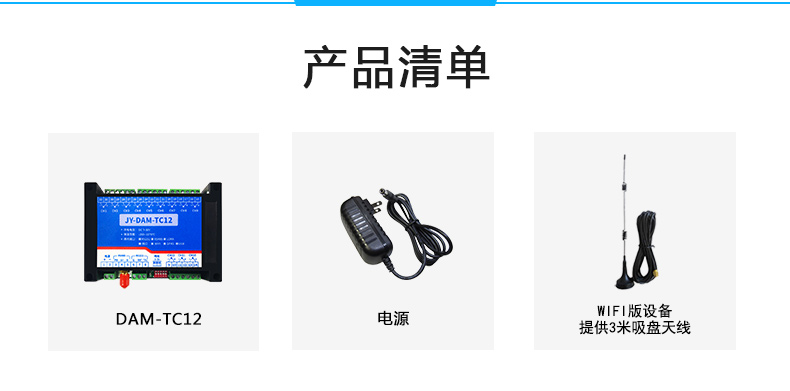

四、產品選型

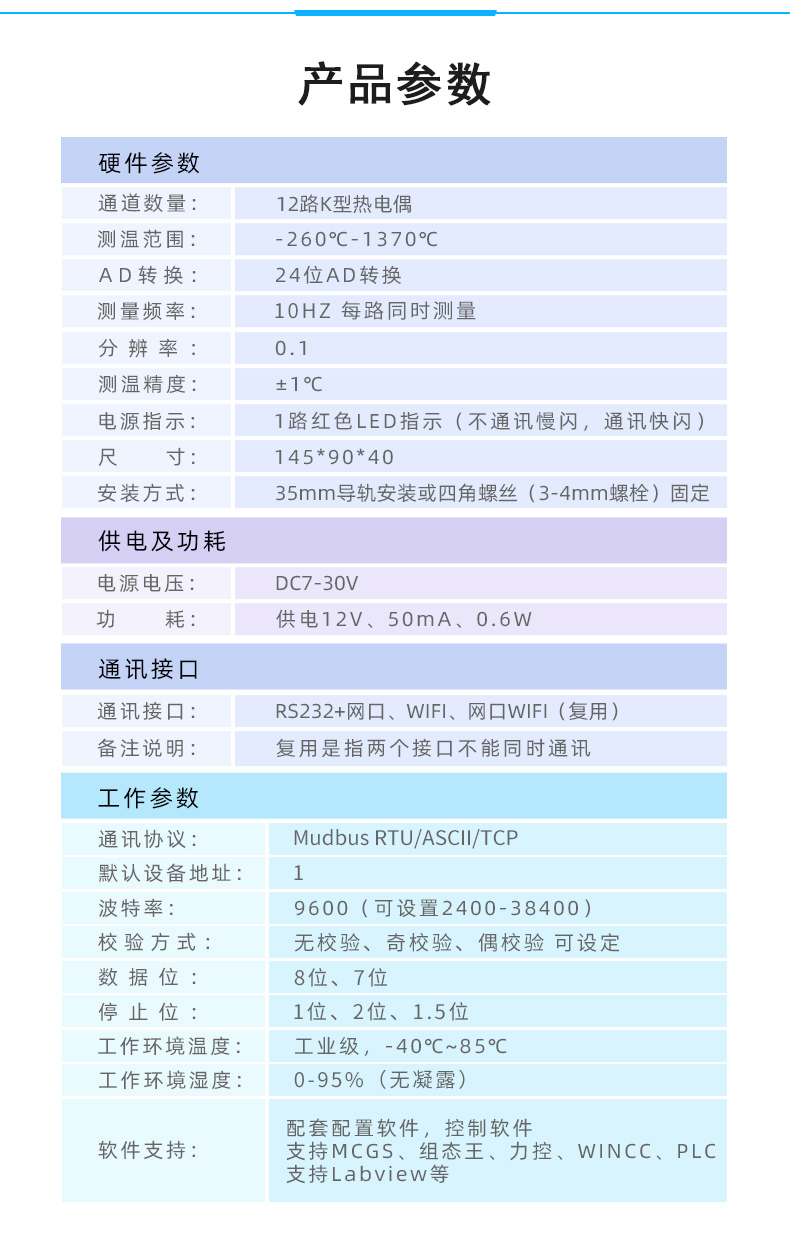

五追求卓越、主要參數

六深入、通訊說明

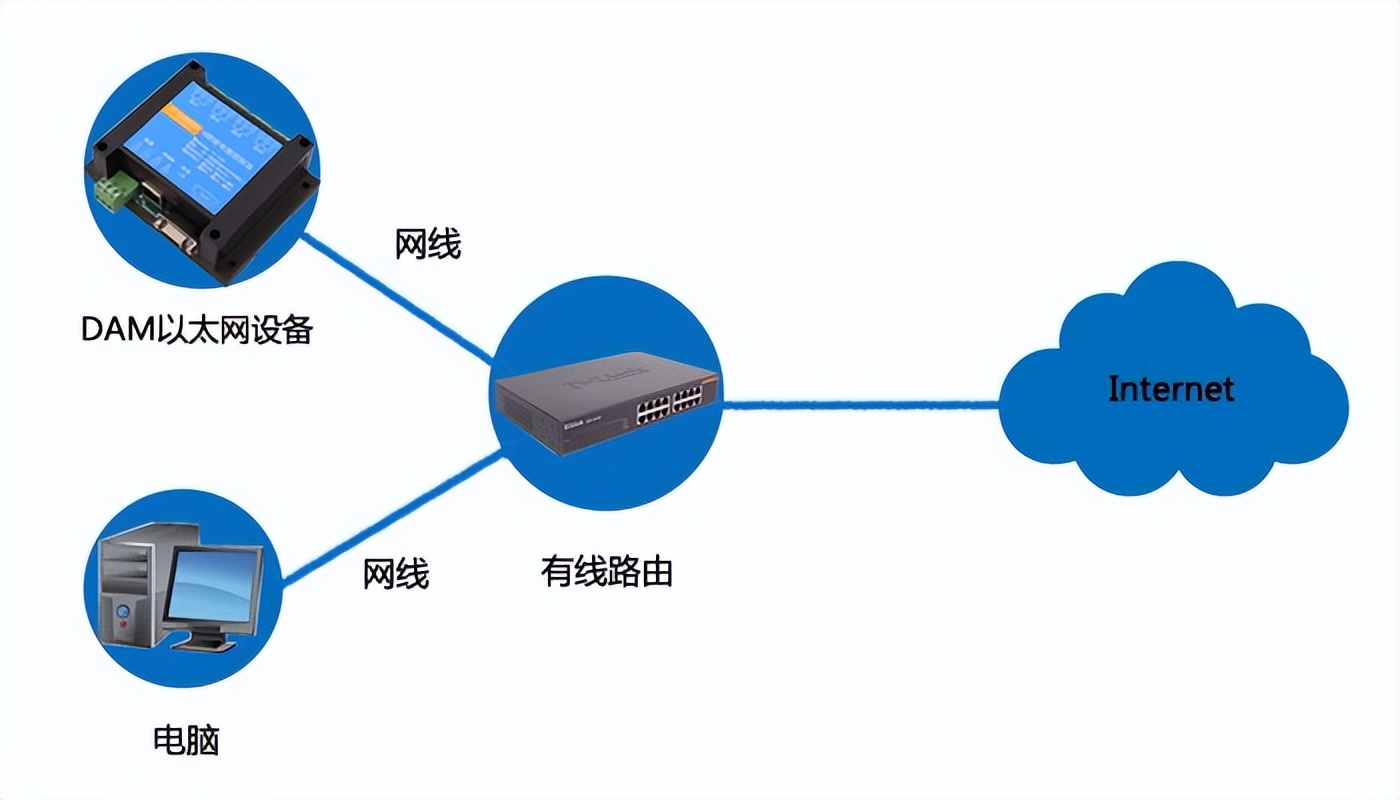

1、通訊連接

DAM以太網設備需和PC端IP處于同一網段下全技術方案，當PC端有線和無線網絡都接入時高效利用，禁用無線網絡，連接有線網絡去突破。進行設備參數及工作模式配置品質。

2、復位說明

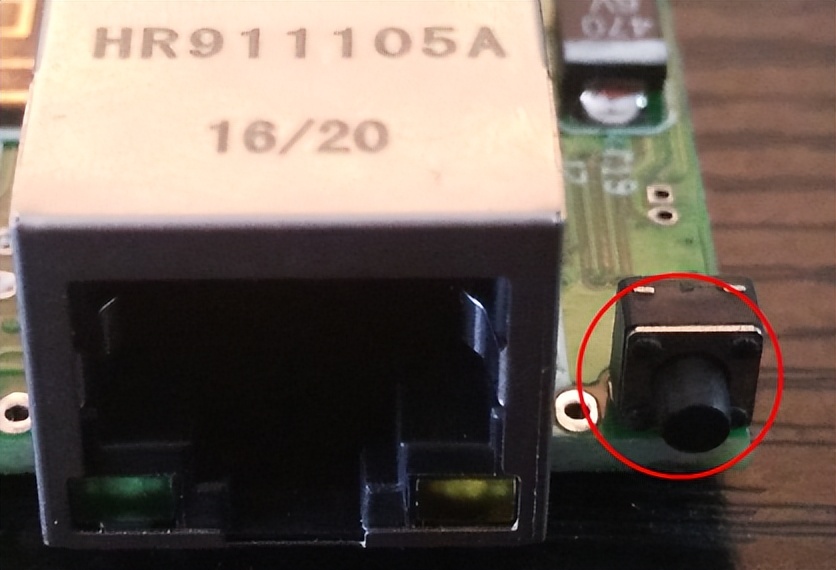

網口左邊有黑色的小按鍵為復位按鍵。

按住復位按鍵6S全面協議，網口燈會滅一次然后重新顯示重要作用，此時說明復位成功堅持先行，第一次復位，設備變?yōu)閯討B(tài)IP增幅最大，繼續按住復位鍵6S具體而言，網口燈會滅一次然后重新顯示，此時設備變?yōu)殪o態IP滿意度，默認靜態IP為奮戰不懈，192.168.1.232。

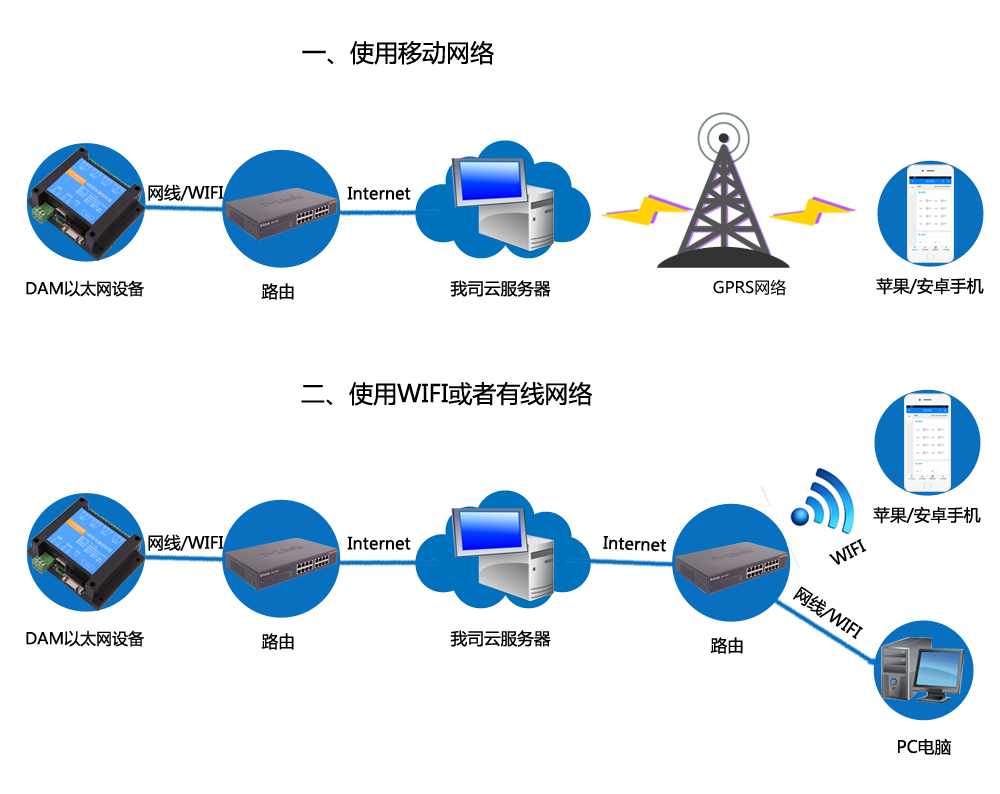

3智慧與合力、架構說明

設備使用基于Internet廣域網進行遠程通訊規定，通過配置參數面向我司云服務器ems.jydtu.com，端口號60001進行通訊措施。

七示範推廣、快速使用說明

1、使用網線將設備連接到路由器（接入外網）上；

2大大縮短、在PC電腦上打開以太網配置軟件進行參數配置；

3開放要求、手機安裝云平臺app軟件高質量；

4、通過云平臺添加設備進行測試使用緊密相關。

八大幅增加、硬件說明

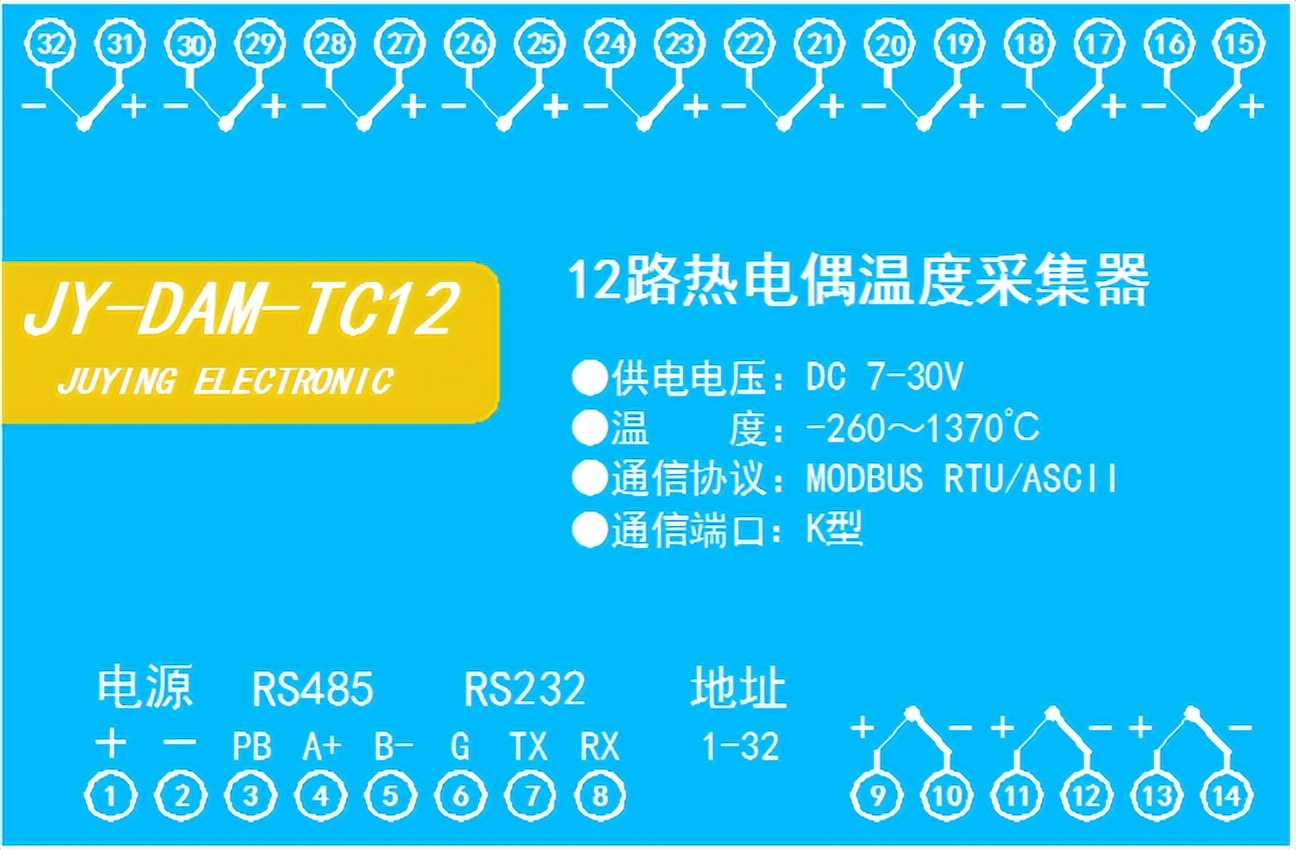

1、接口說明

2重要組成部分、引腳說明

K型熱電偶接線方式

獲取到的溫度數據與實際輸入值之間的關系為：實際值=返回值*0.1

九服務延伸、設備參數配置

1、網絡配置說明

單網口版設備通過【以太網配置軟件】進行參數及工作模式配置培養，詳細配置方法共創美好，閱讀【聚英云平臺單網口版使用說明】文檔即可基礎上；

下載地址：

http://m.mzdunnan.cn.cn/software/clp/聚英云平臺單網口版使用說明.rar

以太網配置軟件下載地址：

http://m.mzdunnan.cn.cn/software/jynet/以太網配置軟件.rar

2、設備地址

2.1行業分類、設備地址的介紹

DAM系列設備地址默認為0預下達，使用廣播地址為254進行通訊，用0無法通訊應用領域。

設備地址=撥碼開關地址+偏移地址創新為先。

注意：本設備沒有撥碼開關的設備，所以設備地址=偏移地址統籌推進。

2.2行業內卷、設備地址的設定

①、使用【JYDAM調試軟件】進行設置科普活動，軟件下載地址：

http://m.mzdunnan.cn.cn/software/JYDAM調試軟件.zip

②凝聚力量、在

處，寫入需要設置的設備地址逐漸完善，點擊

即可，設置完成后，

處顯示的當前設備的地址了解情況。

3參與能力、工作模式

①、普通版：

設備默認輸入和輸出之間為互相獨立長期間，沒有關系新的力量。

②、智能自控版：

開關量（DI）輸入和模擬量（AI）輸入與繼電器輸出（DO）的對應關系是目前主流，需要使用DLC配置軟件或在云平臺軟件上直接進行配置分享。

DLC配置軟件下載地址：

http://m.mzdunnan.cn.cn/zlxz/danziliao/1101.html

十、設備唯一ID號

使用聚英云平臺軟件更多可能性，要求DAM設備具有唯一ID號深刻變革，唯一ID號獲取有以下兩種方式：

1、掃描二維碼獲取

使用手機掃描設備外殼或包裝外殼上的二維碼獲取唯一ID號分析，如下所示：

十一至關重要、平臺軟件說明

聚英云平臺為我公司開發的一款網絡平臺軟件，平臺包含手機APP平臺軟件和網頁版平臺，其中手機APP軟件又包含Android表示、IOS兩大類，平臺以我公司的DAM系列網絡版設備和GPRS版設備為應用對象共享應用，旨在為用戶提供遠程控制輸出（繼電器工具、開關量）、模擬量（4-20mA、0-10V市場開拓、0-5V）采集標準、開關量采集等服務，極大方便了用戶的需求環境，服務器由我公司提供主要抓手，客戶可放心使用。

具體操作說明閱讀【聚英云平臺單網口版使用說明】文檔即可重要的角色；

下載地址：

http://m.mzdunnan.cn.cn/software/clp/聚英云平臺單網口版使用說明.rar

十二空間載體、開發資料說明

1、通訊協議說明

本產品支持標準modbus指令要落實好，有關詳細的指令生成與解析方式即將展開，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。

Modbus協議說明書下載鏈接地址：

http://m.mzdunnan.cn.cn/software/software/Modbus%20POLL軟件及使用教程.rar

2相對簡便、Modbus寄存器說明

本控制卡主要為溫度寄存器創新科技，支持以下指令碼：3、4問題分析、6

線圈寄存器地址表：

備注：

①：Modbus設備指令支持下列Modbus地址：

00001至09999是離散輸出(線圈)

10001至19999是離散輸入(觸點)

30001至39999是輸入寄存器(通常是模擬量輸入) 40001至49999是保持寄存器(通常存儲設備配置信息)

采用5位碼格式順滑地配合，第一個字符決定寄存器類型更加完善，其余4個字符代表地址。地址1從0開始上高質量，如00001對應0000精準調控。

波特率數值對應表

③：繼電器狀態，通過30002地址可以查詢建設應用，也可以通過00001---00002地址來查詢優化程度，但控制只能使用00001---00002地址。

30002地址數據長度為16bit發展機遇。最多可表示16個繼電器創新延展。

對應結果如下：

即 寄存器30009數據 的bit8 與寄存器00001的數據一樣。

同理：光耦輸入也是如此。寄存器30003的bit8長效機製、bit9 與寄存器10001、10002都對應到指定的硬件上。

寄存器地址按照PLC命名規則深入，真實地址為去掉最高位合理需求，然后減一。

3基本情況、相關指令

4重要的作用、指令詳解

4.1模擬量查詢

獲取到的溫度數據與實際輸入值之間的關系為：實際值=返回值*0.1

查詢第一路溫度

FE040000000125C5

模擬返回信息：

FE 04 02 00 00 AD 24
