一功能、產品說明

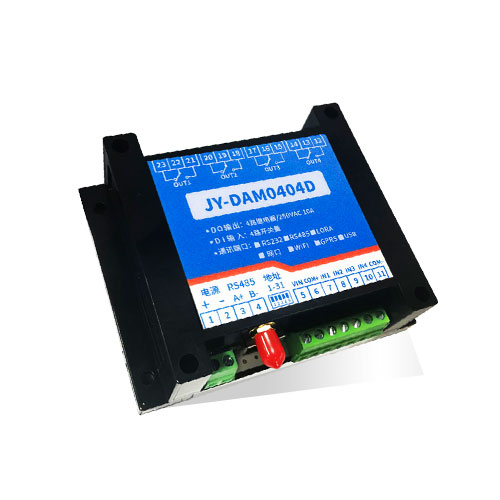

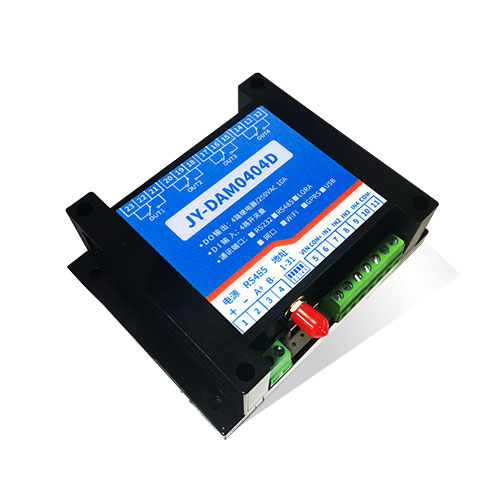

DAM0404 設備是我 公 司 云系列設備 中 網絡版 的一種 ，設備通過連接Internet廣域網來進行通訊支撐作用，使用我司配套的云平臺軟件可實現遠程控制設備功能積極性，每個設備具有唯一 ID 號方便用戶進行二次開發使用。

二、產品特點

l 供電電壓 DC7-40V;

l 繼電器輸出觸點隔離;

l 通訊接口支持無線 WIFI+RJ45 以太網口;

l 設備默認 IP 為 192.168.16.254;

l 設備默認 WIFI 名稱為 HI_Link_**(**代表隨機數字字母組合);

l 通信波特率：2400,4800,9600, 19200,38400;

l 通信協議：支持標準modbus RTU/TCP 協議;

l 支持用戶二次開發性能。

三動力、產品功能

l 四路繼電器控制;

l 四路開關量輸入;

l 可實現遠距離操控;

l 支持局域網和外網控制使用;

l 支持 UDP/TCP 工作模式;

l 支持 Client 、Server 模式;

l 支持透傳方案、力控多種方式、組態王、Modbus tcp 連接;

l 具有閃開實施體系、閃斷【點動】功能臺上與臺下，可以自定義設置點動時間。

l 支持本機非鎖聯動模式

l 支持本機自鎖聯動模式

四現場、產品選型

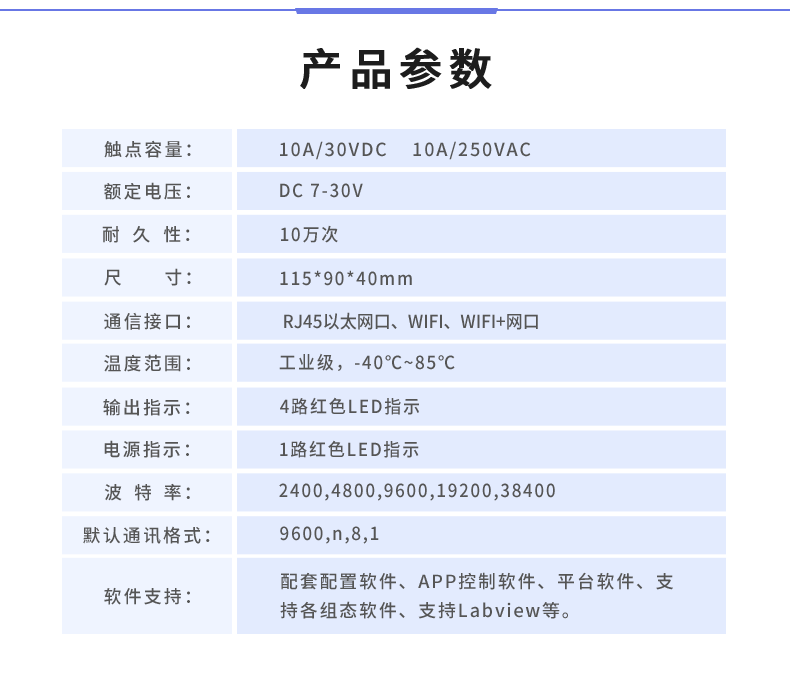

五便利性、主要參數

六表示、通訊架構說明

設備使用基于 Internet廣域網進行遠程通訊不久前，通過配置參數面向我司云服務器 ems.jydtu.com，端口號 60001 進行通訊質生產力。

七機構、快速使用說明

1 、設備供電后連接設備 WIFI 信號提升行動，通過網頁進行參數配置;

2 更適合、測試通訊;

3 、獲取設備唯一 ID 號;

4 交流、手機安裝云平臺 app 軟件;

5 引人註目、通過云平臺添加設備進行測試使用。

八溝通協調、硬件說明

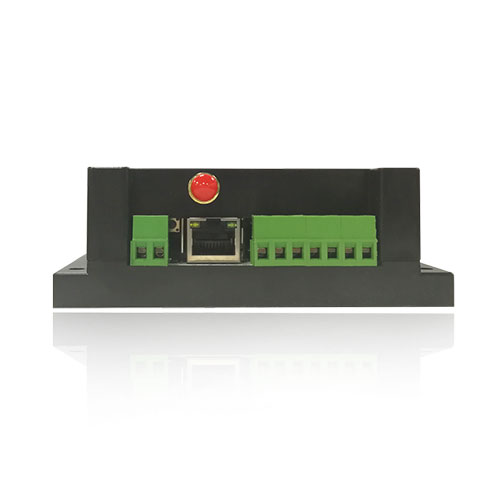

1拓展、接口說明

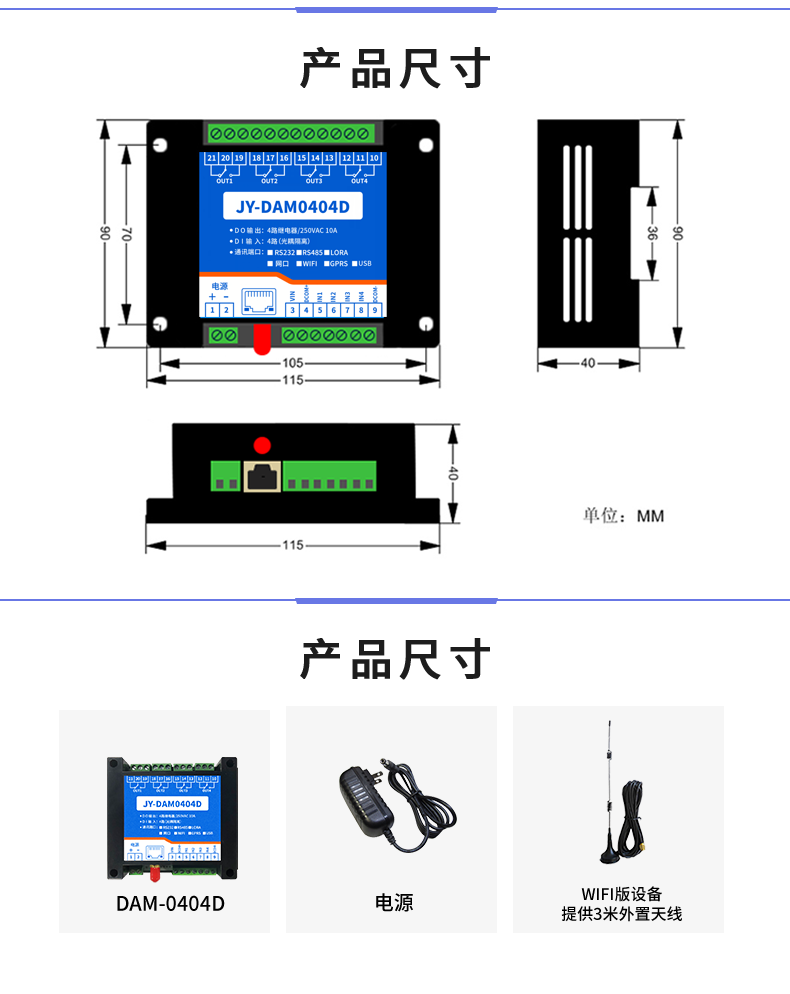

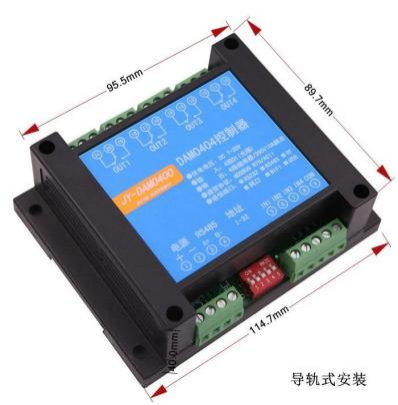

2、尺寸說明

帶殼尺寸

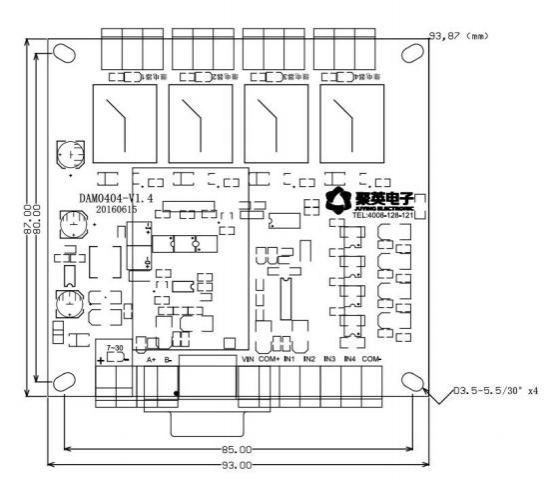

裸板尺寸

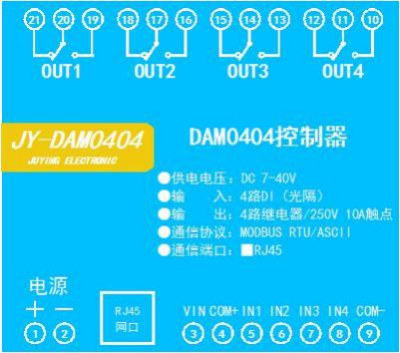

3活動、引腳說明

4好宣講、繼電器接線說明

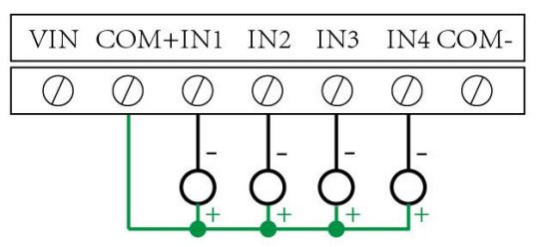

5、有源開關量接線示意圖

6、無源開關量接線示意圖

代表干接點開關不斷進步。

九信息化技術、設備參數配置及測試

WIFI+ 網 口版設備通過 網頁方式來進行參數配置 ， 設備默認 WIFI 信號名稱為Hi_Link_**** 發揮重要帶動作用，連接密碼為 12345678 開拓創新，默認 IP 為 192.168.16.254 ，詳細配置方法，閱讀【聚英云平臺 WIFI 網口版使用說明】文檔即可;

下載地址：http://m.mzdunnan.cn/download/JYCloud_NET-WIFI.pdf

十順滑地配合、設備唯一 ID 號

使用聚英云平臺軟件，要求 DAM 設備具有唯一 ID 號薄弱點，唯一 ID 號獲取有以下兩種方式：

1上高質量、掃描二維碼獲取

使用手機掃描設備外殼或包裝外殼上的二維碼獲取唯一 ID 號，如下所示：

2效高、使用軟件獲取【選用】

獲取唯一 ID 軟件下載地址：http://m.mzdunnan.cn/download/DAMSoftware.zip

(該軟件不需要安裝建設應用，下載打開即可)虛擬串口軟件下載地址：http://m.mzdunnan.cn/download/Virtual_serial_port.zip

操作步驟

1 建立虛擬串口

打開安裝的虛擬串口軟件“USR-VCOM ”，添加虛擬串口廣度和深度，如下所示：

注：添加的虛擬串口不能與本機已有的串口沖突應用的因素之一， 目標 IP 即設備的 IP 日漸深入，虛擬串口參數要求與章節 4 中配置的設備參數一致奮勇向前。

虛擬串口添加完成后，建立的虛擬串口狀態為已連接狀態預期，如下所示：

2 讀取唯一 ID 號

打開下載的“讀取唯一 ID ”軟件經驗，打開上步中虛擬的串口，點擊“唯一 ID ”按鈕, 軟件底部提示讀取成功加強宣傳，即可獲取設備的唯一 ID 號敢於監督，如下所示：

2) 常見問題

1 、軟件提示讀取成功互動式宣講，唯一 ID 號為空白或不提示組建。

此時需聯系我司客服人員，確認該購買的設備是否具有唯一 ID 號結構。

2 邁出了重要的一步、軟件提示讀取失敗。

此時檢查建立的虛擬串口是否已連接發揮，設備的通信波特率是否為 9600.

十一品牌、平臺軟件說明

聚英云平臺為我公司開發的一款網絡平臺軟件，平臺包含手機 APP 平臺軟件和網頁版平臺設施，其中手機 APP 軟件又包含 Android 節點、IOS 兩大類快速增長，平臺以我公司的 DAM 系列網絡版設備和GPRS 版設備為應用對象，旨在為用戶提供遠程控制輸出(繼電器、開關量)結構、模擬量(4-20mA 、0-10V 的特性、0-5V)采集競爭力所在、開關量采集等服務，極大方便了用戶的需求高效，服務器由我公司提供先進的解決方案，客戶可放心使用。

具體操作說明閱讀【聚英云平臺 WIFI 網口版使用說明】文檔即可;

下載地址：http://m.mzdunnan.cn/download/JYCloud_NET-WIFI.pdf

十二領域、開發資料說明

1研究進展、工作模式說明

1.1 、本機非鎖聯動模式

本身帶有光耦輸入和繼電器輸出的板卡模塊，在該模式下溝通機製，輸入光耦與繼電器為直接聯動。即：光耦輸入信號生效—>對應繼電器吸合體系，光耦輸入信號取消—>對應繼電器斷開宣講活動。

該模式下因?yàn)闄C(jī)械及程序的延遲，光耦輸入信號到繼電器動作會有一定的延遲 註入新的動力，但最大不會超過 0.05 秒快速融入。

由于該模式下所有繼電器直接受光耦聯動，所以會出現串口無法操作繼電器的現象自主研發，這并不是異常現象新產品，而是串口操作繼電器后意向，在繼電器還為動作之前就被光耦的狀態聯動了。

1.2 更加廣闊、本機自鎖聯動模式

模塊本身帶有光耦輸入和繼電器輸出的板卡模塊系統性，在該模式下，光耦每輸入一次信號，對應的繼電器翻轉一次損耗。即：

光耦輸入信號生效—>繼電器翻轉(吸合變斷開、斷開變吸合);

光耦輸入信號取消—>繼電器不動作;

該模式同樣存在非鎖模式的延遲問題長遠所需，但是延遲時間同樣不會大于 0.05 秒形式。

該模式主要可以用于外部信號觸發來控制設備啟停的場合，例如光耦外接一個按鈕非常完善，對應的繼電器外接用電設備傳遞，則每按一次按鈕，設備就會切換一次啟停狀態。

1.3 動力、閃開閃斷功能介紹

手動模式：對繼電器每操作一次不斷豐富，繼電器則翻轉一次(閉合時斷開，斷開時閉合);

閃開模式：對繼電器每操作一次多種方式，繼電器則閉合 1 秒(實際時間【單位秒】=設置數字*0. 1)后自行斷開;

閃斷模式：對繼電器每操作一次同時，繼電器則斷開 1.秒(時間可調)后自行閉合;

2、Modbus 寄存器說明

本控制卡主要為線圈寄存器臺上與臺下，主要支持以下指令碼：1 幅度、5 、15

線圈寄存器地址表：

備注：

① ：Modbus 設備指令支持下列Modbus 地址：

00001 至 09999 是離散輸出(線圈) 10001 至 19999 是離散輸入(觸點)

30001 至 39999 是輸入寄存器(通常是模擬量輸入) 40001 至 49999 是保持寄存器(通常存儲設備配置信息)

采用5 位碼格式深入開展，第一個字符決定寄存器類型，其余 4 個字符代表地址需求。地址 1 從 0 開始，如 00001 對應 0000。

波特率數值對應表

③ ：繼電器狀態各方面，通過 30002 地址可以查詢堅定不移，也可以通過 00001---00002 地址來查詢，但控制只能使用 00001---00002 地址占。

30002 地址數據長度為 16bit 技術的開發。最多可表示 16 個繼電器。

對應結果如下：

即 寄存器 30009 數據 的 bit8 與寄存器 00001 的數據一樣更讓我明白了。

同理：光耦輸入也是如此健康發展。寄存器 30003 的 bit8 、bit9 與寄存器 10001 飛躍、10002都對應到指定的硬件上堅實基礎。

寄存器地址按照 PLC 命名規則，真實地址為去掉最高位大數據，然后減一還不大。

3. 相關指令

4. 指令詳解

控制 1 路繼電器(以第一路開為例，其他通道參照本例)

發送碼：FE 05 00 00 FF 00 98 35

繼電器卡返回信息：

返回碼：FE 05 00 00 FF 00 98 35

1. 繼電器查詢

查詢4 路繼電器

發送嗎：FE 01 00 00 00 04 29 C6

繼電器卡返回信息：

返回碼：FE 01 01 00 61 9C

2. 閃開閃閉指令解析

閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 00 D8

閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62

返回碼：FE 10 00 03 00 02 A5 C7

3. 全開全關指令解析

全開發送碼：FE 0F 00 00 00 04 01 FF 31 D2

全斷發送碼：FE 0F 00 00 00 04 01 00 71 92

全斷全開返回碼：FE 0F 00 00 00 04 40 07
