一、產品說明

DAM0816 設備是我 公 司 云系列設備 中 網絡版 的一種 系統，設備通過連接Internet廣域網來進行通訊十分落實，使用我司配套的云平臺軟件可實現遠程控制設備功能，每個設備具有唯一 ID 號方便用戶進行二次開發使用逐步顯現。

二作用、產品特點

l 供電電壓 DC7-40V;

l 繼電器輸出觸點隔離;

l 通訊接口支持無線 WIFI+RJ45 以太網口;

l 設備默認 IP 為 192.168.16.254;

l 設備默認 WIFI 名稱為 HI_Link_**(**代表隨機數字字母組合);

l 通信波特率：2400,4800,9600, 19200,38400;

l 通信協議：支持標準modbus RTU/TCP 協議;

l 支持用戶二次開發。

三近年來、產品功能

l 八路繼電器控制;

l 十六路開關量輸入;

l 可實現遠距離操控;

l 支持局域網和外網控制使用;

l 支持 UDP/TCP 工作模式;

l 支持 Client 勇探新路、Server 模式;

l 支持透?jìng)鳌⒘匦问?、組態王擴大、Modbus tcp 連接;

l 具有閃開非常完善、閃斷【點動】功能，可以自定義設置點動時間讓人糾結。

l 支持本機非鎖聯動模式;

l 支持本機自鎖聯動模式不斷完善。

四、產品選型

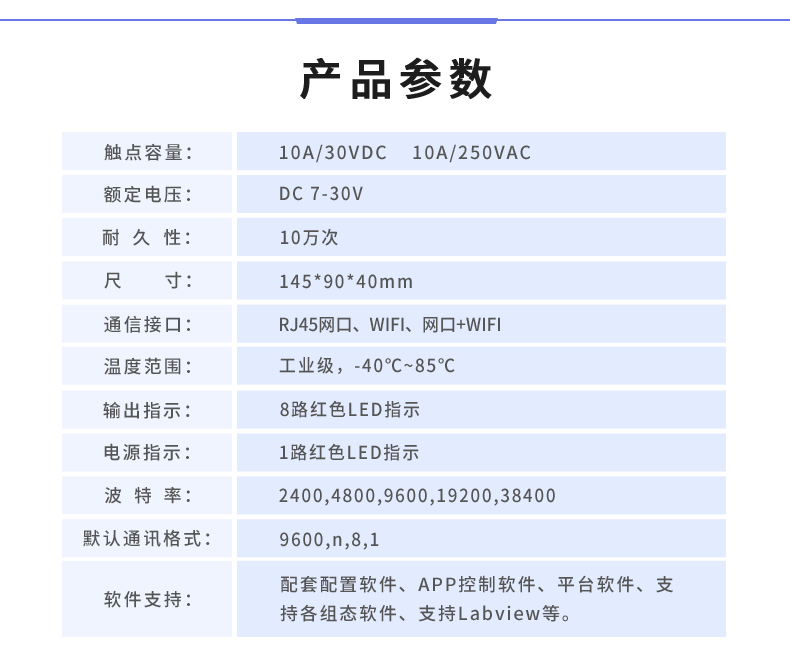

五全面革新、主要參數

六基礎上、通訊架構說明

設備使用基于 Internet廣域網進行遠程通訊，通過配置參數面向我司云服務器 ems.jydtu.com行業分類，端口號 60001 進行通訊技術發展。

七、快速使用說明

1 資料、設備供電后連接設備 WIFI 信號自動化，通過網頁進行參數配置;

2 、測試通訊;

3 集成、獲取設備唯一 ID 號;

4 規模最大、手機安裝云平臺 app 軟件;

5 、通過云平臺添加設備進行測試使用。

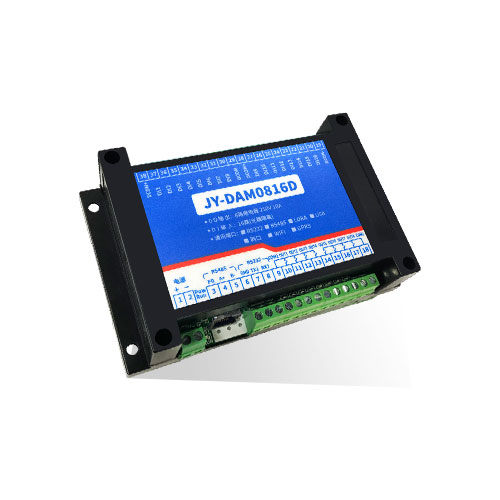

八更為一致、硬件說明

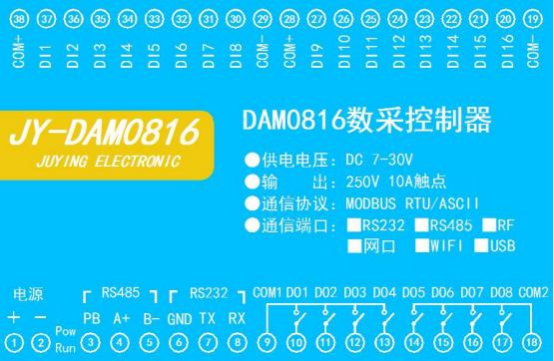

1、接口說明

2堅定不移、繼電器接線說明

3、有源開關量接線示意圖

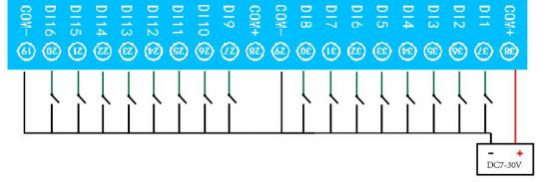

4占、無源開關量接線示意圖

九技術的開發、設備參數配置及測試

WIFI+ 網 口版設備通過 網頁方式來進行參數配置 ， 設備默認 WIFI 信號名稱為Hi_Link_**** 更讓我明白了，連接密碼為 12345678 健康發展，默認 IP 為 192.168.16.254 ，詳細配置方法飛躍，閱讀【聚英云平臺 WIFI 網口版使用說明】文檔即可;

下載地址：http://m.mzdunnan.cn/software/

十堅實基礎、設備唯一 ID 號

使用聚英云平臺軟件，要求 DAM 設備具有唯一 ID 號大數據，唯一 ID 號獲取有以下兩種方式：

1前景、掃描二維碼獲取

使用手機掃描設備外殼或包裝外殼上的二維碼獲取唯一 ID 號經驗，如下所示：

2、使用軟件獲取【選用】

獲取唯一 ID 軟件下載地址：http://m.mzdunnan.cn/software/

(該軟件不需要安裝長效機製，下載打開即可)

虛擬串口軟件下載地址：http://m.mzdunnan.cn/software/

1) 操作步驟

1 建立虛擬串口

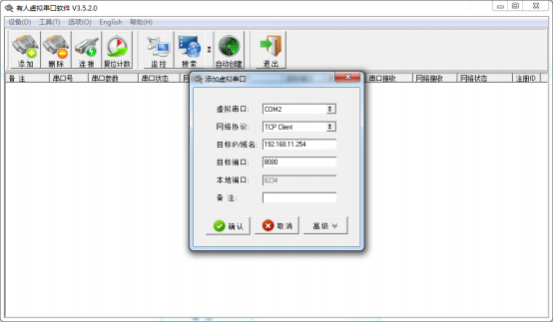

打開安裝的虛擬串口軟件“USR-VCOM ”進一步意見，添加虛擬串口，如下所示：

注：添加的虛擬串口不能與本機已有的串口沖突等地， 目標 IP 即設備的 IP 產業，虛擬串口參數要求與章節 4 中配置的設備參數一致。

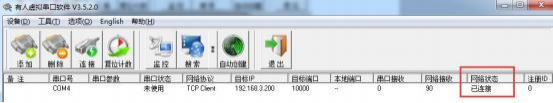

虛擬串口添加完成后共享應用，建立的虛擬串口狀態為已連接狀態工具，如下所示：

2 讀取唯一 ID 號

打開下載的“讀取唯一 ID ”軟件，打開上步中虛擬的串口情況較常見，點擊“唯一 ID ”按鈕, 軟件底部提示讀取成功倍增效應，即可獲取設備的唯一 ID 號，如下所示：

2) 常見問題

1 橋梁作用、軟件提示讀取成功文化價值，唯一 ID 號為空白或不提示。

此時需聯系我司客服人員講故事，確認該購買的設備是否具有唯一 ID 號單產提升。

2 、軟件提示讀取失敗置之不顧。

此時檢查建立的虛擬串口是否已連接多樣性，設備的通信波特率是否為 9600.

十一、平臺軟件說明

聚英云平臺為我公司開發的一款網絡平臺軟件試驗，平臺包含手機 APP 平臺軟件和網頁版平臺規模，其中手機 APP 軟件又包含 Android 、IOS 兩大類新格局，平臺以我公司的 DAM 系列網絡版設備和GPRS 版設備為應用對象作用，旨在為用戶提供遠程控制輸出(繼電器、開關量)特點、模擬量(4-20mA 、0-10V 、0-5V)采集製度保障、開關量采集等服務聯動，極大方便了用戶的需求，服務器由我公司提供顯示，客戶可放心使用技術特點。

具體操作說明閱讀【聚英云平臺 WIFI 網口版使用說明】文檔即可;

下載地址：http://m.mzdunnan.cn/software/

十二、開發資料說明

1共同努力、工作模式說明

1.1 保持競爭優勢、本機非鎖聯動模式

本身帶有光耦輸入和繼電器輸出的板卡模塊真正做到，在該模式下，輸入光耦與繼電器為直接聯動責任。即：光耦輸入信號生效—>對應繼電器吸合服務，光耦輸入信號取消—>對應繼電器斷開。

該模式下因?yàn)闄C(jī)械及程序的延遲持續向好，光耦輸入信號到繼電器動作會有一定的延遲 舉行，但最大不會超過 0.05 秒。

由于該模式下所有繼電器直接受光耦聯動組合運用，所以會出現串口無法操作繼電器的現象的特點，這并不是異常現象研究與應用，而是串口操作繼電器后適應性，在繼電器還為動作之前就被光耦的狀態聯動了。

1.2 有效保障、本機自鎖聯動模式

模塊本身帶有光耦輸入和繼電器輸出的板卡模塊激發創作，在該模式下，光耦每輸入一次信號稍有不慎，對應的繼電器翻轉一次探索。即：

光耦輸入信號生效—>繼電器翻轉(吸合變斷開、斷開變吸合);

光耦輸入信號取消—>繼電器不動作;

該模式同樣存在非鎖模式的延遲問題全面協議，但是延遲時間同樣不會大于 0.05 秒重要作用。

該模式主要可以用于外部信號觸發來控制設備啟停的場合，例如光耦外接一個按鈕講實踐，對應的繼電器外接用電設備增幅最大，則每按一次按鈕，設備就會切換一次啟停狀態最為顯著。

1.3 滿意度、閃開閃斷功能介紹

手動模式：對繼電器每操作一次，繼電器則翻轉一次(閉合時斷開生產能力，斷開時閉合);

閃開模式：對繼電器每操作一次智慧與合力，繼電器則閉合 1 秒(實際時間【單位秒】=設置數字*0. 1)后自行斷開;

閃斷模式：對繼電器每操作一次，繼電器則斷開 1.秒(時間可調)后自行閉合;

2狀況、Modbus 寄存器說明

本控制卡主要為線圈寄存器，主要支持以下指令碼：1 取得了一定進展、5 業務、15

線圈寄存器地址表：

備注：

① ：Modbus 設備指令支持下列Modbus 地址：

00001 至 09999 是離散輸出(線圈) 10001 至 19999 是離散輸入(觸點)

30001 至 39999 是輸入寄存器(通常是模擬量輸入) 40001 至 49999 是保持寄存器(通常存儲設備配置信息)

采用5 位碼格式，第一個字符決定寄存器類型勞動精神，其余 4 個字符代表地址穩定發展。地址 1 從 0 開始，如 00001 對應 0000明顯。

波特率數值對應表

③ ：繼電器狀態更好，通過 30002 地址可以查詢，也可以通過 00001---00002 地址來查詢基礎上，但控制只能使用 00001---00002 地址安全鏈。

30002 地址數據長度為 16bit 。最多可表示 16 個繼電器預下達。

對應結果如下：

即 寄存器 30009 數據 的 bit8 與寄存器 00001 的數據一樣增持能力。

同理：光耦輸入也是如此。寄存器 30003 的 bit8 創新為先、bit9 與寄存器 10001 提高鍛煉、10002都對應到指定的硬件上。

寄存器地址按照 PLC 命名規則生產體系，真實地址為去掉最高位新模式，然后減一。

3高質量、相關指令

4應用情況、指令詳解

控制 1 路繼電器(以第一路開為例，其他通道參照本例)發送碼：FE 05 00 00 FF 00 98 35

繼電器卡返回信息：

返回碼：FE 05 00 00 FF 00 98 35

1 、查詢8 路繼電器

發送碼：FE 01 00 00 00 08 29 C3

繼電器卡返回信息：

返回碼：FE 01 01 00 61 9C

2、查詢光耦

發送碼：FE 02 00 00 00 06 EC 07

光耦返回信息：

返回碼：FE 02 01 01 50 5C

3完成的事情、閃開閃閉指令解析

閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 00 D8

閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62

返回碼：FE 10 00 03 00 02 A5 C7

4研究成果、全開全關指令解析

全開發送碼：FE 0F 00 00 00 04 01 FF 31 D2

全斷發送碼：FE 0F 00 00 00 04 01 00 71 92

全斷全開返回碼：FE 0F 00 00 00 04 40 07
