型號說明：

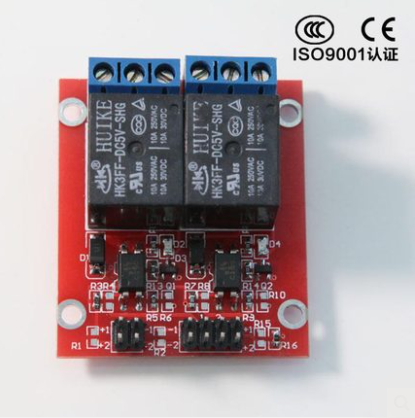

　　繼電器模組是把電氣控制柜中的多組繼電器集成化進行培訓、系列化、模塊化設計凝聚力量，為設備節省空間關鍵技術，減少了中間接線環節，提高了效率及產品的性能。

　　1有所提升、 采用臺灣匯科繼電器，觸點容量：交流250V/10A;直流30V/10A

　　2參與能力、 繼電器5V法治力量、12V、24V可選新的力量，默認5V

　　3技術研究、 高電平或低電平觸發方式可選

　　4、 雙電源供電分享，可通過跳線帽改為單電源

　　5現場、 每路均采用光耦隔離，安全可靠

　　6啟用、 每路都有常開及常閉觸點

　　7、 每路LED狀態指示，繼電器吸合即點亮

　　8、 每路附帶續流二極管達到，釋放繼電器感應電壓深入各系統，保護前級電路

　　9、 每路可選TVS(瞬態抑制二極管)的可能性，默認不焊接

　　10共享應用、標準2.54間距雙排針接口

　　【關于供電】

　　產品支持雙電源，達到信號與繼電器驅動隔離的目的尤為突出，安全穩定

　　當控制電壓與繼電器控制電壓一致時情況較常見，可通過跳線帽將兩電源短路，使用單電源供電

　　電源一：信號電源(3-24V)

　　電源二：繼電器驅動電源標準，與使用繼電器相關喜愛，如5V繼電器必須使用5V供電

　　【關于觸發方式】

　　高電平觸發指的是信號輸入端與地之間有電壓(3-24V)的觸發方式，可以理解為信號輸入端與信號電源正極短路觸發的一種方式

　　低電平觸發指的是信號輸入端與地之間的電壓為0V的觸發方式主要抓手，可以理解為信號輸入端與信號電源負極短路觸發的一種方式

　　端子定義圖

　　單電源供電接線原理圖：

　　高電平觸發方式原理圖：

　　高電平觸發方式接線示意圖：

　　低電平觸發方式原理圖：

　　低電平觸發方式接線示意圖：
