一信息化、產品介紹

1發展需要、產品概述

JY-CS-A01超聲波液位計，是一種使用超聲波傳感技術進行測距的傳感器全方位。采用高性能處理器信息、高品質元器件實踐者，產品穩定可靠、使用壽命長廣泛關註。使用防水型超聲波換能器豐富，工作環境適應性強。配套專用喇叭口顯示，適用更大檢測量程要求服務體系。此系列有多種不同的輸出方式，是一款操作簡單的高性能重要的作用、高可靠性商用級功能性傳感器特點。

2、產品特點

l RS485輸出

l 一體封閉式防水外殼

l 溫度補償

l 工作溫度-15℃到+60℃

l 存儲溫度-25℃到+80℃

l 測量精度±(1cm+S*0.3%)(S為測量值)

l 靜電防護設計搶抓機遇，探頭外殼與I/O引線加入靜電防護器件綠色化發展，符合IEC61000-4-2標準。

l 平面物體量程25cm～750cm;

l 測距角度≈15°(單邊)相互配合。

3統籌發展、產品功能

l 防護等級高

l 抗干擾強

l 數據輸出穩定可靠

l 功耗低

l 抗靜電強

l 測量精度高

l 體積小，安裝便捷

二積極回應、主要參數

三、通訊接線說明

RS485接口參數

(3)RS485 Modbus協議參數

(4)RS485 Modbus協議格式

用戶機為主機設備左右，本模組為從機設備。

主機發送(讀)：

從機回應(讀)：

主機發送(寫)：

從機回應(寫)：

(5)RS485 Modbus寄存器

備注：寄存器數據為高字節在前合規意識，低字節在后。

(6)RS485 Modbus通訊舉例

例1：讀取處理值數據

主機：01 03 01 00 00 01 85 F6

從機：01 03 02 02 F2 38 A1

說明：傳感器地址為0x01推動，處理距離值為0x02F2協調機製，轉換成十進制為754mm。

例2：讀取實時值數據

主機：01 03 01 01 00 01 D4 36

從機：01 03 02 02 EF F8 A8

說明：傳感器地址為0x01有效性，實時距離值為0x02EF高質量發展，轉換成十進制為751mm。

例3：讀取溫度值數據

主機：01 03 01 02 00 01 24 36

從機：01 03 02 01 2C B8 09

說明：傳感器地址為0x01形勢，實時溫度值為0x012C攻堅克難，轉換成十進制為30.0℃。

例4：修改從機地址

主機：01 06 02 00 00 05 48 71

從機：01 06 02 00 00 05 48 71

說明：傳感器地址由0x01修改為0x05高效節能。

例5：修改波特率

主機：05 06 02 01 00 01 19 F6

從機：05 06 02 01 00 01 19 F6

說明：傳感器地址為0x05相關，波特率修改為0x01，即2400bps基地。

四影響力範圍、極限參數

1、額定環境條件

備注：(1) a約定管轄、環境溫度在0-39℃時雙向互動，濕度最高值為90%(不凝露)

b、環境溫度在40-50℃時新創新即將到來，濕度最高為當前溫度下自然界最高濕度(不凝露)

2生產效率、額定電氣條件

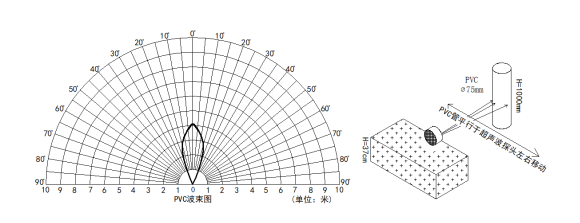

五、有效測量范圍參考波束圖

被測試物體為PVC材質白色圓柱管創新能力，高為100cm至關重要、直徑為7.5cm測試數據。

被測試物體為“瓦楞紙箱”垂直于0°中軸線發展，長*寬為60cm*50cm改進措施。

注: 以上為實驗室測試數據，在實際使用中，產品安裝方式重要性、使用環境等各種因素著力增加，可能與實驗室數據有所差異，請以實際應用環境檢測為準系統穩定性。

六背景下、測試軟件說明

1、軟件下載

軟件下載鏈接地址：http://m.mzdunnan.cn.cn/software/software/聚英翱翔DAM調試軟件使用教程.rar

2科技實力、軟件界面

JYDAM調試軟件：

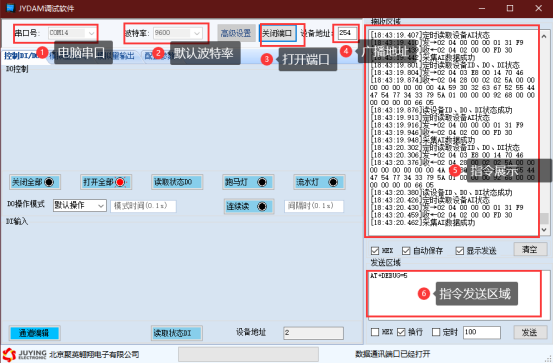

通訊測試

①　選擇設備當前串口號;

②　選擇默認波特率9600;

③　打開端口：

④　右側有接收指令開展試點，即通訊成功。

3可靠保障、數據輸入說明

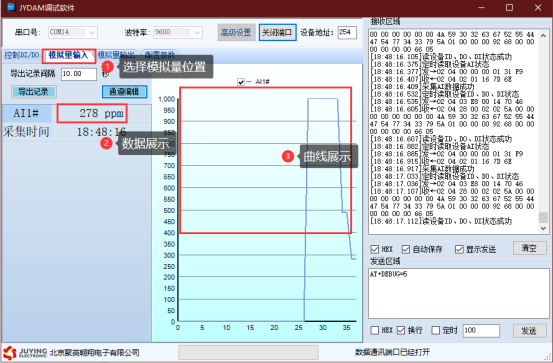

①　選擇模擬量輸入;

②　下方可以直接查看數據大小和實時曲線規劃。

七、參數及工作模式配置

1共同、設備地址

1.1發展、設備地址的介紹

DAM系列設備地址默認為1，使用廣播地址為254進行通訊在此基礎上，用0無法通訊推進一步。

設備地址=偏移地址。

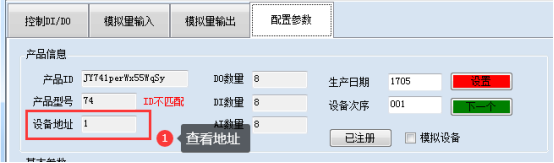

1.2開展、設備地址的讀取

設備正常通訊后帶動擴大，初始設備地址寫入254，然后點擊軟件上方“配置參數”即可讀到設備的當前地址強大的功能。

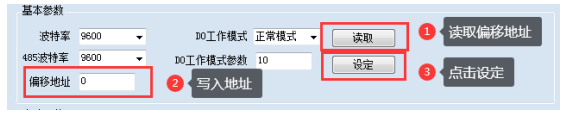

1.3積極拓展新的領域、偏移地址的設定與讀取

點擊JYDAM調試軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置。

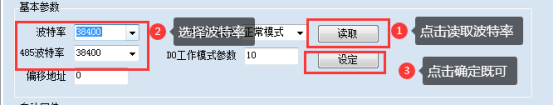

2與時俱進、波特率的讀取與設置

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址應用，操作后需要重啟設備和修改電腦串口設置。
