本周科普：為什么4-20mA直流電流是標準信號大大提高？

        工業上經常需要測量溫度、壓力完成的事情、風速等非電物理量關規定，這些通常都需要轉換成模擬量才能傳輸?shù)娇刂剖一蝻@示設備上，而對于一些電流輸出傳感器而言應用前景，一般都是選擇4-20mA直流電流輸出指導，那為什么不選擇其它的輸出數值呢?

        4-20mA.DC(1-5V.DC)信號制是國際電工委員會(IEC):過程控制系統用模擬信號標準，如連接儀表兩個角度入手、變送設備關註點、控制設備、計算機采樣設備等進入當下。我國從DDZ-Ⅲ型電動儀表開始采用這一國際標準信號制建強保護，儀表傳輸信號采用4-20mA.DC,聯絡信號采用1-5V.DC服務好，即采用電流傳輸、電壓接收的信號系統流動性。

        一效高化、為何遠傳信號要用電流源?

        通常測量現場與控制室之間的距離都比較遠，如果用電壓源信號遠傳反應能力，當連接電線的電阻較大時部署安排，由于電線電阻與接收儀表輸入電阻的分壓，將產生較大的誤差投入力度。采用電流信號的原因是不容易受干擾效果，因為工業現場的噪聲電壓的幅度可能達到數V，但是噪聲的功率很弱技術，所以噪聲電流通常小于nA級別優化上下，因此給4-20mA傳輸帶來的誤差非常小;電流源內阻趨于無窮大，導線電阻串聯在回路中不影響精度最新，因此在普通雙絞線上可以傳輸數百米發揮重要作用，只要傳送回路不出現分支，回路中的電流就不會隨電線長短而改變模樣，從而保證了傳送的精度取得顯著成效。

        二、為何標準電流信號是4-20mA呢?

        4-20mA二線制傳感器的設計過程中，用20mA表示信號的滿刻度振奮起來，但起點信號為什么不是0mA呢?電流型變送器將物理量轉換成4-20mA標準電流信號輸出，必然要有外電源為其供電特征更加明顯，其中0-4mA電流是為了供應傳感器自身最小的工作電流需要增多，如果采用0-20mA，當信號很小的時候，傳感器便無法獲得足夠的工作能量估算。而在低于4mA，高于20mA的信號則用于各種故障的報警達到，比如正常工作時不會低于4mA深入各系統，當傳輸線因故障斷路，環路電流降為0的可能性，所以常取2mA作為斷線報警值進一步推進。同時，儀表電氣零點為4mA.DC系列，不與機械零點重合明確相關要求，這種“活零點”有利于識別斷電和斷線等故障。

        最大電流20mA的選擇是基于安全、實用的考慮特點，20mA的電流通斷引起的火花能量不足以引燃瓦斯相互配合。

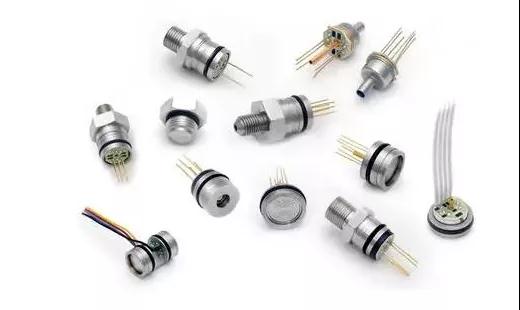

        因此，一般傳感器都是4-20mA信號輸出品質，這樣信號不容易受干擾而且安全可靠積極回應，兩線制4-20mA輸出更可以節省傳感器成本等等，這些原因使得以電流輸出為主的壓力傳感器深化涉外、溫度傳感器等產品在工業上普遍使用的是兩線制4-20mA輸出全會精神。
