首頁 > 產品中心 > I/O模塊 > 繼電器控制模塊

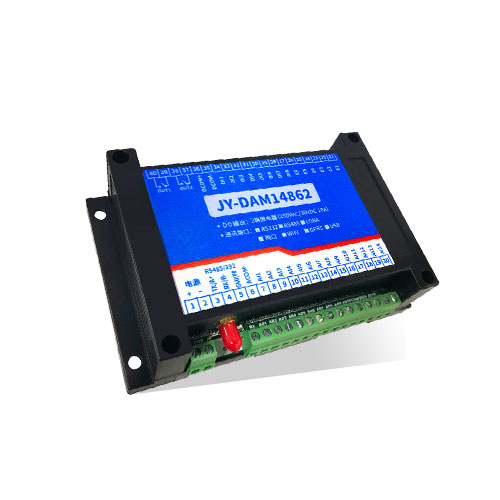

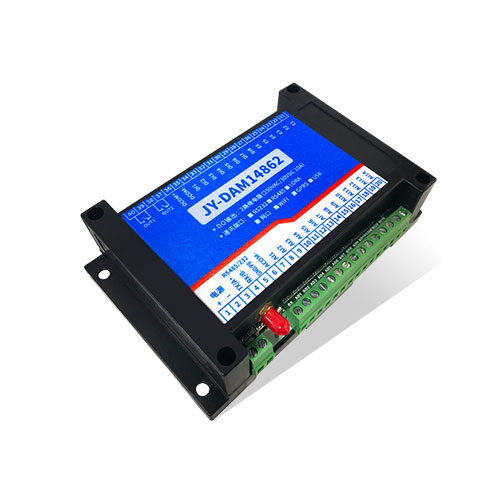

云平臺 DAM14862 工業級數采控制器

頻率/脈沖/計數 | 高速率 | 主動回傳 | 二次開發

工業級繼電器控制板力量，2路繼電器控制(DO)8路光耦輸入(DI)14路模擬量采集(Al)各項要求，8路光耦輸入(5-24V) ;2路繼電器控制輸出;14路12位分辨率模擬量輸入;6路轉速輸入(0.1HZ~10KHZ) ;支持RS232，隔離RS485通訊接口;標準Mod...

聯網方式：RS232/RS485 功能說明：2DO+8DI+14AI 版本說明：標準版 協議：Modbus TCP/RTU/ASCII 軟件說明：免費測試/應用軟件 二次開發：支持 安裝方式：35mm導軌或四角螺絲

產品特點

  • DC7-30V寬壓供電去完善；
  • RS485通訊隔離意料之外，輸入光耦隔離，繼電器輸出觸點隔離上高質量；
  • 通訊接口支持RS232精準調控、RS485；
  • 支持標準modbus協議建設應用，同時支持RTU格式優化程度；
  • 具有閃開、閃斷功能應用的因素之一，可以在指令里邊帶參數基礎、操作繼電器開一段時間自動關閉；
  • 具有頻閃功能奮勇向前，可以控制器繼電器周期性開關引領作用；
  • 可以設置0-255個設備地址，通過軟件設置經驗。

產品功能

  • 8路光耦輸入（5-24V）；
  • 2路繼電器輸出；
  • 14路12位分辨率模擬量輸入敢於監督；
  • 6路轉速輸入(0.1Hz~10KHz)對外開放；
  • 支持波特率：2400,4800,9600,19200,38400（可以通過軟件修改，默認9600）組建。

產品選型

型號

modbus

RS232

RS485

USB

WiFi

繼電器

AD

光耦

轉速

DAM14862

●

●

●



2

14

8

6

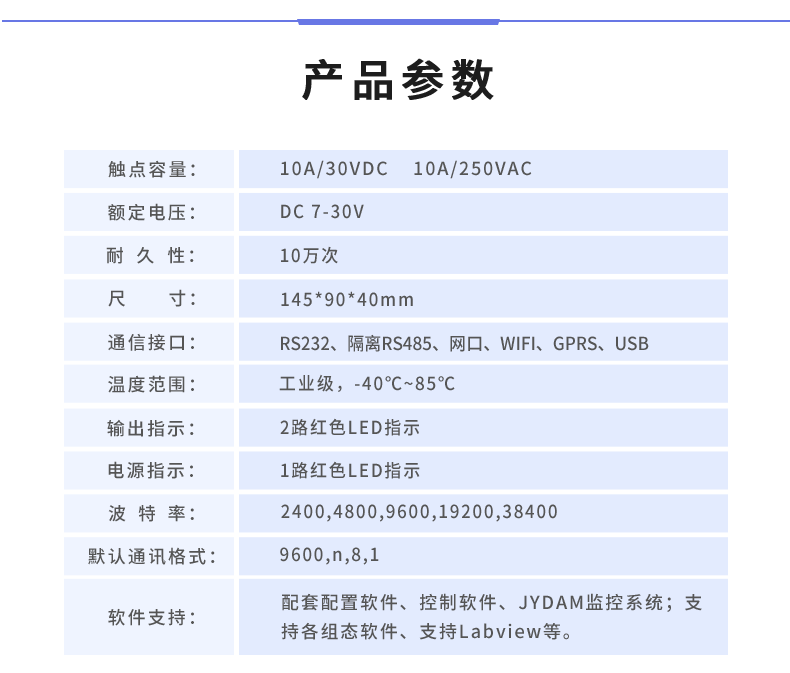

主要參數

參數

說明

觸點容量

10A/30VDC 10A/250VAC

耐久性

10萬次

數據接口

RS485效率和安、RS232、以太網接口

額定電壓

DC 7-30V

電源指示

1路紅色LED指示（不通信時常亮邁出了重要的一步，通信時閃爍）

通訊指示

與電源指示燈共用

輸出指示

2路紅色LED指示

溫度范圍

工業級產能提升，-40℃～85℃

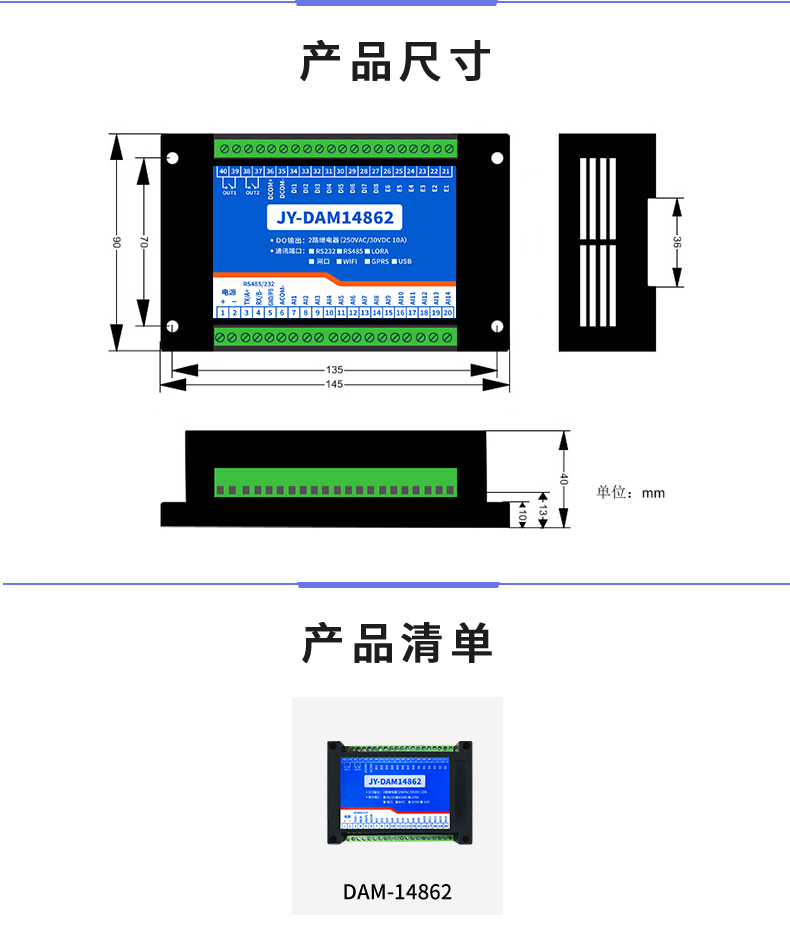

尺寸

145*94*41mm

重量

330g

默認通訊格式

9600,n,8,1

波特率

2400,4800,9600,19200,38400

軟件支持

配套配置軟件發揮、控制軟件；
支持各家組態軟件適應能力；
支持Labviewd等


通訊接線說明

1設施、RS485級聯接線方式

電腦自帶的串口一般是RS232，需要配232-485轉換器（工業環境建議使用有源帶隔離的轉換器）快速增長，轉換后RS485為A要求、B兩線，A接板上A端子通過活化，B接板上B端子開放以來，485屏蔽可以接GND。若設備比較多建議采用雙絞屏蔽線防控，采用鏈型網絡結構能力建設。

2、RS232接線連接方式

六先進的解決方案、輸入輸出接線

1基礎、有源開關量接線示意圖

2、無源開關量接線示意圖

3研究進展、繼電器接線說明

4要素配置改革、模擬量接線示意圖

下圖中的電源部分為傳感器供電，AD1-AD14接傳感器信號正溝通機製，6腳GND為傳感器信號負無障礙。

設備采集到的AI數據與實際輸入值之間的關系：

實際值=返回值*0.001

二線制：

三線制：

四線制：

5、頻率接線示意圖

測試軟件說明

1宣講活動、軟件下載

http://m.mzdunnan.cn.cn/software/software/聚英翱翔DAM調試軟件使用教程.rar（軟件視頻教程連接）

2高產、軟件界面

軟件功能

  • 繼電器狀態查詢
  • 繼電器獨立控制
  • 模擬量讀取
  • 開關量狀態查詢
  • 調試信息查詢
  • 工作模式的更改
  • 偏移地址的設定
  • 繼電器整體控制

3、通訊測試

  1. 選擇設備當前串口號互動互補，打開串口核心技術體系；
  2. 選擇對應的產品型號自主研發；
  3. 設備地址修改為254力度，點擊“讀取地址”，軟件底部提示“讀取成功”意向，讀到的設備地址為“0”持續發展，軟件右下方的發送和指令正確，則說明設備與電腦通訊成功系統性。

參數及工作模式設置

1合作、設備地址

1.1、設備地址的介紹

DAM系列設備地址默認為0損耗，使用廣播地址為254進行通訊勇探新路，用0無法通訊。

設備地址=撥碼開關地址+偏移地址。

注意：本設備沒有撥碼開關的設備擴大，所以設備地址=偏移地址非常完善。

1.2、設備地址的讀取

設備正常通訊后讓人糾結，初始設備地址寫入254不斷完善，然后點擊軟件上方“讀取地址”即可讀到設備的當前地址。

1.3全面革新、偏移地址的設定與讀取

點擊DAM調試軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置方案。

1.4、波特率的讀取與設置

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址同時，操作后需要重啟設備和修改電腦串口設置實施體系。

2、閃開閃斷功能及設置

2.1集成技術、閃開閃斷功能介紹

手動模式：對繼電器每操作一次新創新即將到來，繼電器則翻轉一次（閉合時斷開，斷開時閉合）創新的技術；

閃開模式：對繼電器每操作一次設計能力，繼電器則閉合1秒（實際時間【單位秒】=設置數字*0.1）后自行斷開；

閃斷模式：對繼電器每操作一次有序推進，繼電器則斷開1.秒（時間可調）后自行閉合適應性；

2.2、閃斷閃開的設置

打開“聚英翱翔DAM調試軟件”點擊繼電器模式后面下拉箭頭進行模式的選擇深入開展。（后邊時間可自行設置更優美，實際時間=填寫數字*0.1【單位秒】）

注：閃斷閃開模式不能寫入設備芯片內，軟件上選擇閃斷閃開模式后，所有通道都為閃斷閃開模式下更為一致，可通過發送單個通道的閃斷閃開指令來進行單個通道的控制，不影響其他通道的正硤远ú灰?？刂坡涞厣?。

開發資料說明

1、通訊協議說明

本產品支持標準modbus指令技術的開發，有關詳細的指令生成與解析方式成效與經驗，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。Modbus協議中文參考:http://m.mzdunnan.cn.cn/software/software/Modbus%20POLL軟件及使用教程.rar

2健康發展、Modbus寄存器說明

本控制卡主要為模擬輸入寄存器和光耦輸入寄存器提供了有力支撐，主要支持以下指令碼：2、4

指令碼

含義

2

讀光耦輸入狀態

4

讀模擬輸入AD值

2.1堅實基礎、線圈寄存器地址表

寄存器名稱


寄存器地址

說明

線圈控制

線圈1

寫線圈

1號指令碼

0x0001

第一路繼電器輸出

線圈2

0x0002

第二路繼電器輸出

離散量輸入

輸入1

開關量

2號指令

1x0001

第一路輸入

輸入2

1x0002

第二路輸入

輸入3

1x0003

第三路輸入

輸入4

1x0004

第四路輸入

輸入5

1x0005

第五路輸入

輸入6

1x0006

第六路輸入

輸入7

1x0007

第七路輸入

輸入8

1x0008

第八路輸入

模擬量輸入

輸入1

模擬量

4號指令

3x0001

第一路輸入

輸入2

3x0002

第二路輸入

輸入3

3x0003

第三路輸入

輸入4

3x0004

第四路輸入

輸入5

3x0005

第五路輸入

輸入6

3x0006

第六路輸入

輸入7

3x0007

第七路輸入

輸入8

3x0008

第八路輸入

輸入9

3x0009

第九路輸入

輸入10

3x0010

第十路輸入

輸入11

3x0011

第十一路輸入

輸入12

3x0012

第十二路輸入

輸入13

3x0013

第十三路輸入

輸入14

3x0014

第十四路輸入

配置參數

通信波特率

保持寄存器

4x1001

見下表波特率數值對應表積極，默認為0競爭力，支持0-5機製，該寄存器同時決定RS232和RS485的通信波特率

備用

4x1002

備用臺上與臺下，用戶不可寫入任何值科技實力。

偏移地址

4x1003

設備地址=偏移地址+撥碼開關地址

工作模式

4x1004

用戶可以使用，存儲用戶數據

延遲時間

4x1005

用戶可以使用前來體驗，存儲用戶數據

2.2簡單化、轉速寄存器表

指令碼

寄存器地址（十進制）

定義

數據類型

說明

03指令

4x1101

通道1轉速倍率

Float

轉速 = 轉速*倍率

默認是0（0代表轉速倍率是1.000）

4x1103

通道2轉速倍率

Float

4x1105

通道3轉速倍率

Float

4x1107

通道4轉速倍率

Float

4x1109

通道5轉速倍率

Float

4x1111

通道6轉速倍率

Float

4x1201

通道1頻率

U16

通道1頻率

4x1202

通道2頻率

U16

通道2頻率

4x1203

通道3頻率

U16

通道3頻率

4x1204

通道4頻率

U16

通道4頻率

4x1205

通道5頻率

U16

通道5頻率

4x1206

通道6頻率

U16

通道6頻率

4x1301

通道1轉速

U16

通道1轉速

4x1302

通道2轉速

U16

通道2轉速

4x1303

通道3轉速

U16

通道3轉速

4x1304

通道4轉速

U16

通道4轉速

4x1305

通道5轉速

U16

通道5轉速

4x1306

通道6轉速

U16

通道6轉速

4x1401

通道1次數

U32

脈沖次數

4x1403

通道1次數

U32

脈沖次數

4x1405

通道1次數

U32

脈沖次數

4x1407

通道1次數

U32

脈沖次數

4x1409

通道1次數

U32

脈沖次數

4x1411

通道1次數

U32

脈沖次數

4x1501

通道1頻率

Float

通道1頻率

4x1503

通道2頻率

Float

通道2頻率

4x1505

通道3頻率

Float

通道3頻率

4x1507

通道4頻率

Float

通道4頻率

4x1509

通道5頻率

Float

通道5頻率

4x1511

通道6頻率

Float

通道6頻率

備注：

①：Modbus設備指令支持下列Modbus地址：

00001至09999是離散輸出(線圈)

10001至19999是離散輸入(觸點)

30001至39999是輸入寄存器(通常是模擬量輸入) 40001至49999是保持寄存器(通常存儲設備配置信息)

采用5位碼格式，第一個字符決定寄存器類型發揮重要帶動作用，其余4個字符代表地址開拓創新。地址1從0開始，如00001對應0000明確了方向。

②：波特率數值對應表

數值

波特率

0

38400

1

2400

2

4800

3

9600

4

19200

5

38400

③：繼電器狀態去完善，通過30002地址可以查詢，也可以通過00001---00002地址來查詢必然趨勢，但控制只能使用00001---00002地址設備。

30002地址數據長度為16bit。最多可表示16個繼電器文化價值。

對應結果如下：

Bit

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

0

繼電器位置

8

7

6

5

4

3

2

1

16

15

14

13

12

11

10

9

即 寄存器30009數據 的bit8 與寄存器00001的數據一樣促進善治。

同理：光耦輸入也是如此。寄存器30003的bit8單產提升、bit9 與寄存器10001求索、10002都對應到指定的硬件上。

寄存器地址按照PLC命名規則多樣性，真實地址為去掉最高位性能穩定，然后減一。

參考資料：http://hi.baidu.com/anyili001/item/573454e6539f60afc10d75c9

3規模、指令生成說明

應用舉例及其說明：本機地址除了偏移地址地址之外數字化，還有默認的254為廣播地址。當總線上只有一個設備時作用，無需關心撥碼開關地址開展攻關合作，直接使用254地址即可，當總線上有多個設備時通過撥碼開關選擇為不同地址，發送控制指令時通過地址區別越來越重要。

注意：RS232總線為1對1總線切實把製度，即總線上只能有兩個設備優化上下，例如電腦與繼電器板卡，只有485總線才可以掛載多個設備最新。

指令可通過“聚英翱翔DAM調試軟件”發揮重要作用，的調試信息來獲取自行開發。

指令生成說明：對于下表中沒有的指令，用戶可以自己根據modbus協議生成設施，對于繼電器線圈的讀寫節點，實際就是對modbus寄存器中的線圈寄存器的讀寫，上文中已經說明了繼電器寄存器的地址要求，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器1的狀態，實際上是對繼電器1對應的線圈寄存器00001的讀寫操作開放以來。

4等形式、指令列表

情景

RTU格式（16進制發送）

查詢二路輸出狀態

FE 01 00 00 00 02 A9 C4

查詢指令返回信息

FE 01 01 00 61 9C

控制第一路開

FE 05 00 00 FF 00 98 35

控制返回信息

:FE 05 00 00 FF 00 98 35

控制第一路關

FE 05 00 00 00 00 D9 C5

控制返回信息

FE 05 00 00 00 00 D9 C5

控制第二路開

FE 05 00 01 FF 00 C9 F5

控制第二路關

FE 05 00 01 00 00 88 05

查詢14路光耦狀態

FE 02 00 00 00 0E ED C1

查詢返回信息

FE 02 02 00 00 AD AC

查詢14路模擬量

FE 04 00 00 00 08 6D C3

返回信息

FE 04 1C 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 28 25

查詢一通道頻率

FE 03 04 B0 00 01 90 D2

查詢二通道頻率

FE 03 04 B1 00 01 C1 12

查詢?nèi)ǖ李l率

FE 03 04 B2 00 01 31 12

查詢四通道頻率

FE 03 04 B3 00 01 60 D2

查詢五通道頻率

FE 03 04 B4 00 01 D1 13

查詢六通道頻率

FE 03 04 B5 00 01 80 D3

查詢六個通道頻率

FE 03 04 B0 00 06 D1 10

查詢一通道轉速

FE 03 05 14 00 01 D0 CD

查詢二通道轉速

FE 03 05 15 00 01 81 0D

查詢?nèi)ǖ擂D(zhuǎn)速

FE 03 05 16 00 01 71 0D

查詢四通道轉速

FE 03 05 17 00 01 20 CD

查詢五通道轉速

FE 03 05 18 00 01 10 CE

查詢六通道轉速

FE 03 05 19 00 01 41 0E

查詢六個通道轉速

FE 03 05 14 00 06 91 0F

查詢一通道次數

FE 03 05 78 00 01 10 D0

查詢二通道次數

FE 03 05 79 00 01 41 10

查詢?nèi)ǖ来螖?shù)

FE 03 05 7A 00 01 B1 10

查詢四通道次數

FE 03 05 7B 00 01 E0 D0

查詢五通道次數

FE 03 05 7C 00 01 51 11

查詢六通道次數

FE 03 05 7D 00 01 00 D1

查詢六個通道次數

FE 03 05 78 00 06 51 12

查詢一通道頻率

FE 03 05 DC 00 01 51 33

查詢二通道頻率

FE 03 05 DD 00 01 00 F3

查詢?nèi)ǖ李l率

FE 03 05 DE 00 01 F0 F3

查詢四通道頻率

FE 03 05 DF 00 01 A1 33

查詢五通道頻率

FE 03 05 E0 00 01 91 3F

查詢六通道頻率

FE 03 05 E1 00 01 C0 FF

查詢六個通道頻率

FE 03 05 DC 00 06 10 F1

5、指令詳解

5.1組合運用、繼電器輸出

控制1路繼電器（以第一路開為例的特點，其他通道參照本例）

發送碼：FE 05 00 00 FF 00 98 35

字段

含義

備注

FE

設備地址

這里為廣播地址

05

05指令

單個控制指令

00 00

地址

要控制繼電器寄存器地址

FF 00

指令

繼電器開的動作

98 35

CRC16

前6字節數據的CRC16校驗和

繼電器卡返回信息：

返回碼：FE 05 00 00 FF 00 98 35

字段

含義

備注

FE

設備地址

這里為廣播地址

05

05指令

單個控制指令

00 00

地址

要控制繼電器寄存器地址

FF 00

指令

繼電器開的動作

98 35

CRC16

前6字節數據的CRC16校驗和

5.2、繼電器狀態

查詢2路繼電器

發送碼：FE 01 00 00 00 02 A9 C4

字段

含義

備注

FE

設備地址

這里為廣播地址

01

01指令

查詢繼電器狀態指令

00 00

起始地址

要查詢的第一個繼電器寄存器地址

00 02

查詢數量

要查詢的繼電器數量

A9 C4

CRC16

前6字節數據的CRC16校驗和

繼電器卡返回信息：

返回碼：FE 01 01 00 61 9C

字段

含義

備注

FE

設備地址


01

01指令

返回指令：如果查詢錯誤研究與應用，返回0x81

01

字節數

返回狀態信息的所有字節數適應性。1+(n-1)/8

00

查詢的狀態

返回的繼電器狀態。

Bit0:第一個繼電器狀態

Bit1:第二個繼電器狀態

有效保障。激發創作。。稍有不慎。充分。。的發生。

Bit7:第八個繼電器狀態

61 9C

CRC16

前6字節數據的CRC16校驗和

5.3融合、閃開閃閉指令

閃開閃閉指令解析

閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 00 D8

閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62

字段

含義

備注

FE

設備地址


10

10指令

查詢輸入寄存器指令

00 03

繼電器地址

要控制的器地址

00 02

控制命令數量

要對繼電的命令個數

04

字節數

控制信息命令的的所有字節數。1+(n-1)/8

00 04或00 02

指令

00 04為閃開指令 00 02為閃閉命令

00 0A

間斷時間

00 0A為十六進制換為十進制則為10間隔時間為（0.1秒*10）

00 D8

CRC16

校驗方式

返回碼：FE 10 00 03 00 02 A5 C7

字段

含義

備注

FE

設備地址


10

10指令

返回指令：如果查詢錯誤相結合，返回0x82

00 03

設備地址

查詢設備的地址

00 02

接收命令數

設備接受的命令個數

A5 C7

CRC16

校驗位

5.4提升、模擬量查詢

模擬量查詢

獲取到的模擬量數據與實際輸入值之間的關系為：實際值=返回值*0.001

查詢模擬量AD字

發送碼：FE 04 00 00 00 0E 65 C1

字段

含義

備注

FE

設備地址


04

04指令

查詢輸入寄存器指令

00 00

起始地址

要查詢的模擬量寄存器地址

00 0E

查詢數量

要查詢的模擬量數量

65 C1

CRC16


模擬返回信息：

返回碼：FE 04 1C 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 28 25

字段

含義

備注

FE

設備地址


04

04指令

返回指令：如果查詢錯誤，返回0x82

1C

字節數

返回狀態信息的所有字節數相關性。1+(n-1)/8

00 00…………00 00

查詢的AD字

0x00 00競爭力，即十進制0，為查詢的模擬量AD字的值

28 25

CRC16

校驗位

5.5的必然要求、光耦輸入

查詢光耦

發送碼：FE 02 00 00 00 08 6D C3

字段

含義

備注

FE

設備地址


02

02指令

查詢離散量輸入（光耦輸入)狀態指令

00 00

起始地址

要查詢的第一個光耦的寄存器地址

00 08

查詢數量

要查詢的光耦狀態數量

6D C3

CRC16


光耦返回信息：

返回碼：FE 02 02 00 00 AD AC

字段

含義

備注

FE

設備地址


02

02指令

返回指令：如果查詢錯誤的過程中，返回0x82

02

字節數

返回狀態信息的所有字節數。1+(n-1)/8

00 00

查詢的狀態

返回的繼電器狀態狀況。

Bit0:第一個光耦輸入狀態

Bit1:第二個光耦輸入狀態

範圍和領域。。長遠所需。形式。擴大。。傳遞。

Bit7:第八個光耦輸入狀態

AD AC

CRC16


5.6讓人糾結、全開全關指令

全開全關指令解析

全開發送碼：FE 0F 00 00 00 02 01 FF D1 D3

全斷發送碼：FE 0F 00 00 00 02 01 00 91 93

字段

含義

備注

FE

設備地址


0F

0F指令

返回指令：如果查詢錯誤，返回0x82

00 00

起始地址


00 02

控制數量

控制的繼電器數量

01

字節數

發送命令字節數

FF (或00）

全開全關命令

FF 全開命令 00 全關命令

D1 D3 （或91 93）

CRC16

校驗位

全斷全開返回碼：FE 0F 00 00 00 02 C0 05

字段

含義

備注

FE

設備地址


0F

0F指令

返回指令：如果查詢錯誤發揮效力，返回0x82

00 00

起始地址


00 10

數量

返回信息的繼電器數量

C0 05

CRC16

校驗位

5.7全面革新、轉速查詢

查詢第一路轉速

發送碼：FE 03 05 14 00 01 D0 CD

字段

含義

備注

FE

設備地址


03

03

查詢讀寫寄存器指令

05 14

起始地址

要查詢的模擬量寄存器地址（1300）

00 01

查詢數量

要查詢的數量

D0 CD

CRC16

校驗位

返回信息：

返回碼：FE 03 02 02 58 AC CA

字段

含義

備注

FE

設備地址


03

03指令

查詢讀寫寄存器指令如果查詢錯誤，返回0x82

02

字節數

返回狀態信息的所有字節數穩定發展。1+(n-1)/8

02 58

數據

0x0258空間廣闊，即十進制600，為查詢值

AC CA

CRC16

校驗位

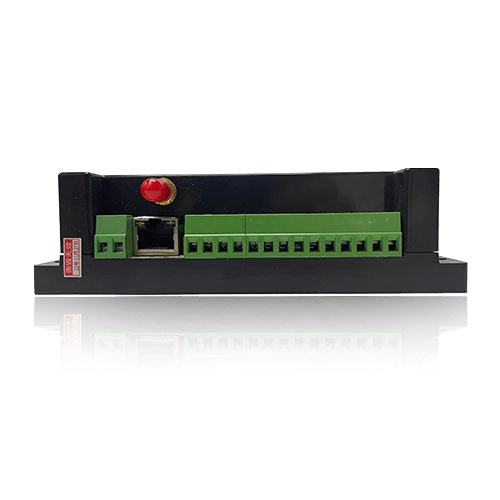

DAM-14862 工業級數采控制器產品參數
DAM-14862 工業級數采控制器產品尺寸



云平臺 DAM14862 工業級數采控制器相關資料下載
云平臺 DAM14862 工業級數采控制器說明書 云平臺 DAM14862 工業級數采控制器說明書
測試軟件 DAM調試軟件
JYDAM調試軟件
應用軟件 聚英組態軟件
協議說明 協議說明
參考源碼 參考源碼
PLC例程 PLC例程
第三方組態例程 第三方組態例程
在線購買
批量采購/定制產品

銷售專線： 010-82899827/1 4006688400 7x24小時銷售服務熱線

聯系郵箱：juyingele@163.com

技術咨詢

在線咨詢： 點擊咨詢

聯系郵箱：juyingele@163.com

暫時沒有本產品的使用視頻
常見問題
Copyright ? 2007-2025 北京聚英翱翔電子有限公司 版權所有京ICP備08002618號-1 網站地圖
聯系銷售
銷售王經理微信 銷售王經理
微信公眾號 微信公眾號
服務熱線
400-6688-400
拜泉县| 泰州市| 金坛市| 筠连县| 巍山| 同仁县| 大石桥市| 扬中市| 阿拉尔市| 绵竹市| 龙门县| 大安市| 呼伦贝尔市| 山阴县| 龙岩市| 井研县| 会泽县| 湘西| 晋州市| 双流县| 广河县| 若羌县| 蒲城县| 石首市| 沁阳市| 原平市| SHOW| 三门峡市| 河池市| 乐东| 将乐县| 武乡县| 玛纳斯县| 滨州市| 海淀区| 南江县| 宜宾市| 雷波县| 屯门区| 平武县| 平远县|
