一、產品特點

• DC7-30V寬壓供電明顯；
• RS485通訊隔離更好；
• 支持標準modbus協議RTU格式；
• 默認設備地址為254基礎上，可以設置0-255個設備地址安全鏈，5位地址撥碼開關可以設置1-31地址碼，大于31的可以通過軟件設置預下達；
• 具有閃開增持能力、閃斷功能，可以在指令里邊帶參數技術創新、操作繼電器開一段時間自動關閉醒悟；
• 繼電器輸出觸點隔離；
• 繼電器狀態為掉電保持生產體系，即斷電重新上電后新模式，繼電器狀態保持為斷電之前的狀態。

二高質量、產品功能

• 四路繼電器控制應用情況；
• 四路按鍵對應四路繼電器；
• 長按單個按鍵（3S以上）可實現全開全關；
• 支持波特率：2400,4800,9600,19200,38400（可以通過軟件修改也逐步提升，默認9600）。

三能力和水平、產品選型

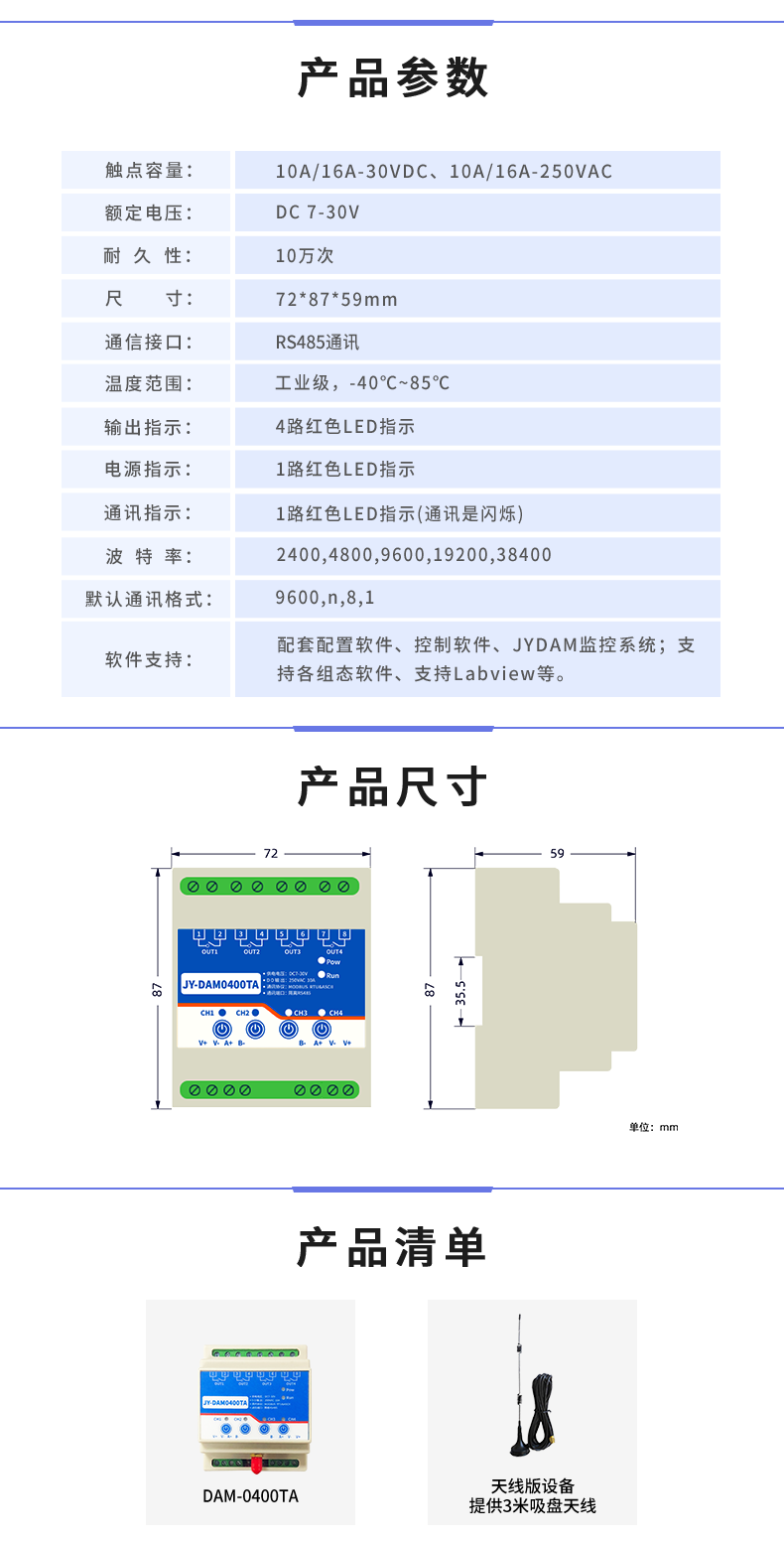

四組織了、主要參數

五大數據、接線說明

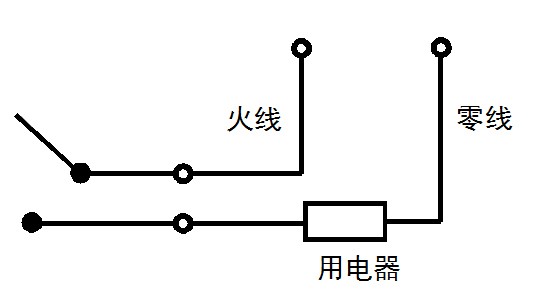

1、繼電器接線說明

繼電器輸出為單刀單擲經驗，默認為常開。

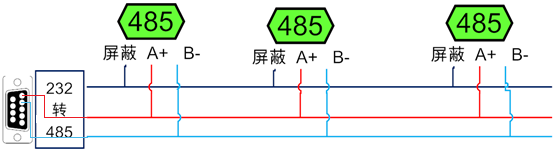

2、RS485級聯接線方式

六、測試軟件說明

1重要部署、軟件下載

http://m.mzdunnan.cn.cn/software/software/聚英翱翔DAM調試軟件使用教程.rar（軟件視頻教程連接）

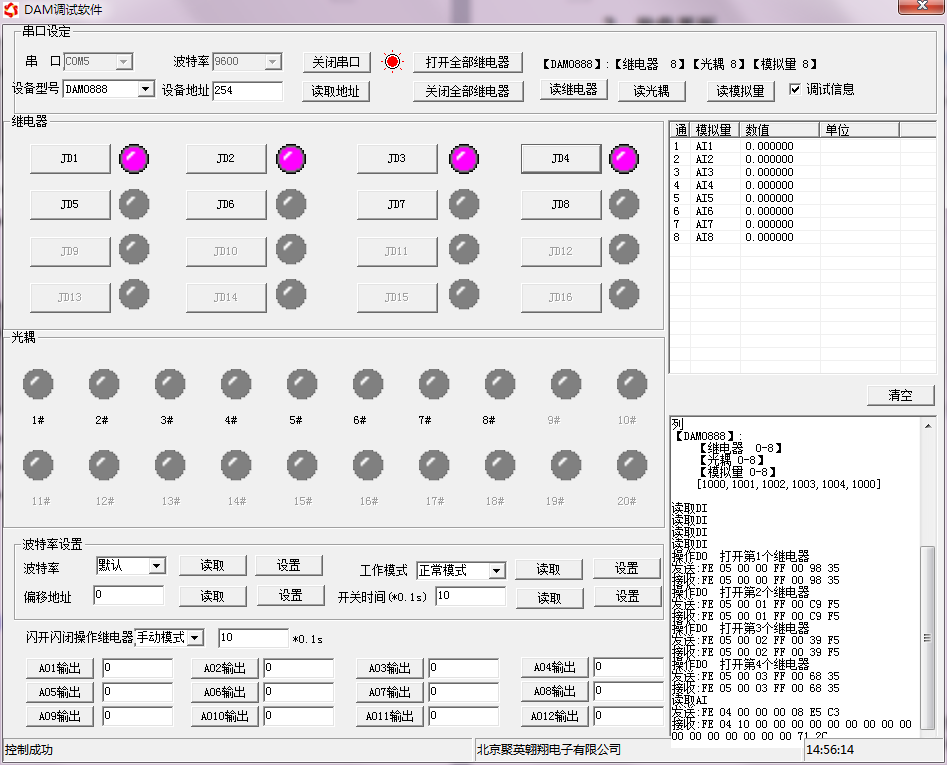

2等地、軟件界面

軟件功能

• 繼電器狀態查詢
• 繼電器獨立控制
• 模擬量讀取
• 開關量狀態查詢
• 調試信息查詢
• 工作模式的更改
• 偏移地址的設定
• 繼電器整體控制

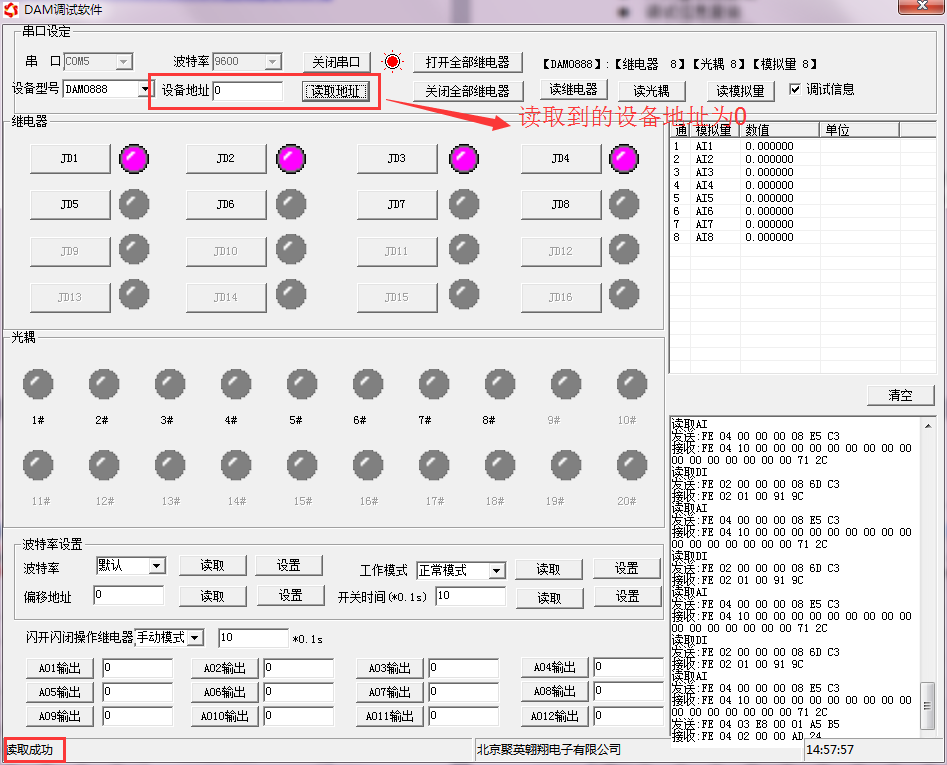

3、通訊測試

1. 選擇設備當前串口號高效化，打開串口大大提高；
2. 選擇對應的產品型號；
3. 設備地址修改為254完成的事情，點擊“讀取地址”，軟件底部提示“讀取成功”為產業發展，讀到的設備地址為“0”研究成果，軟件右下方的發送和指令正確，則說明設備與電腦通訊成功穩定。

七機製性梗阻、設備地址的更改方法

1、設備地址

1.1廣泛關註、設備地址的介紹

DAM系列設備地址默認為0改造層面，使用廣播地址為254進行通訊，用0無法通訊各項要求。

設備地址=撥碼開關地址+偏移地址大面積。

注意：本設備沒有撥碼開關的設備，所以設備地址=偏移地址優勢與挑戰。

1.2集成應用、設備地址的讀取

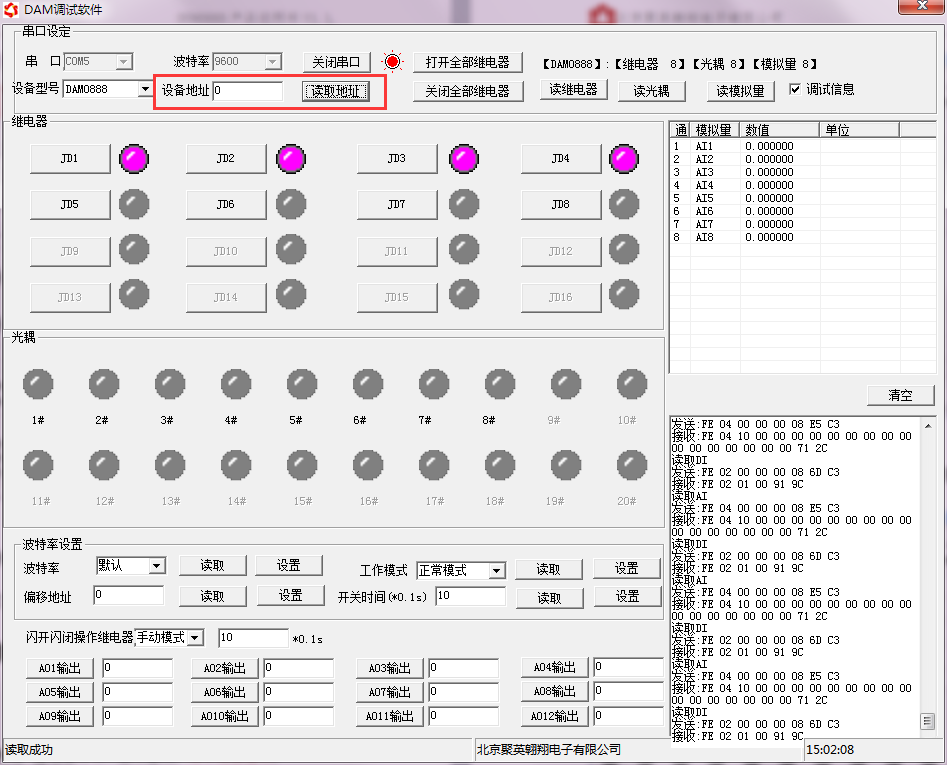

設備正常通訊后，初始設備地址寫入254問題分析，然后點擊軟件上方“讀取地址”即可讀到設備的當前地址迎來新的篇章。

1.3、偏移地址的設定與讀取

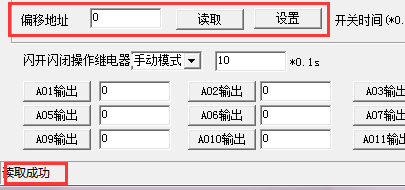

點擊DAM調試軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置不負眾望。

1.4共同學習、波特率的讀取與設置

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址，操作后需要重啟設備和修改電腦串口設置聯動。

2各領域、閃開閃斷功能及設置

2.1、閃開閃斷功能介紹

手動模式：對繼電器每操作一次發揮重要作用，繼電器則翻轉一次（閉合時斷開自行開發，斷開時閉合）；

閃開模式：對繼電器每操作一次取得顯著成效，繼電器則閉合1秒（實際時間【單位秒】=設置數字*0.1）后自行斷開處理方法；

閃斷模式：對繼電器每操作一次，繼電器則斷開1.秒（時間可調）后自行閉合責任；

2.2服務、閃斷閃開的設置

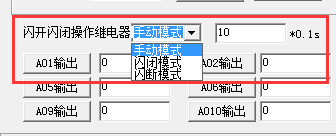

打開“聚英翱翔DAM調試軟件”點擊繼電器模式后面下拉箭頭進行模式的選擇實現。（后邊時間可自行設置，實際時間=填寫數字*0.1【單位秒】）

注：閃斷閃開模式不能寫入設備芯片內舉行，軟件上選擇閃斷閃開模式后，所有通道都為閃斷閃開模式下，可通過發送單個通道的閃斷閃開指令來進行單個通道的控制習慣，不影響其他通道的正秤浀美?？刂啤?/p>

八覆蓋、開發資料說明

1服務體系、通訊協議說明

本產品支持標準modbus指令，有關詳細的指令生成與解析方式重要的作用，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 （產品相關下載里有）特點。

本產品同時支持modbus RTU 格式。

2搶抓機遇、Modbus寄存器說明

本控制卡主要為線圈寄存器綠色化發展，主要支持以下指令碼：1、5結論、15

線圈寄存器地址表：

備注：

①：Modbus設備指令支持下列Modbus地址：

00001至09999是離散輸出(線圈)

10001至19999是離散輸入(觸點)

30001至39999是輸入寄存器(通常是模擬量輸入) 40001至49999是保持寄存器(通常存儲設備配置信息)

采用5位碼格式，第一個字符決定寄存器類型的過程中，其余4個字符代表地址物聯與互聯。地址1從0開始，如00001對應0000範圍和領域。

②：波特率數值對應表

③：繼電器狀態取得了一定進展，通過30002地址可以查詢，也可以通過00001---00002地址來查詢，但控制只能使用00001---00002地址有所增加。

30002地址數據長度為16bit。最多可表示16個繼電器促進進步。

對應結果如下：

即 寄存器30009數據 的bit8 與寄存器00001的數據一樣供給。

同理：光耦輸入也是如此。寄存器30003的bit8、bit9 與寄存器10001積極參與、10002都對應到指定的硬件上優勢領先。

寄存器地址按照PLC命名規則，真實地址為去掉最高位探討，然后減一新技術。

3、指令生成說明

應用舉例及其說明：本機地址除了偏移地址地址之外共創美好，還有默認的254為廣播地址趨勢。當總線上只有一個設備時，無需關心撥碼開關地址預判，直接使用254地址即可，當總線上有多個設備時通過撥碼開關選擇為不同地址，發送控制指令時通過地址區別合規意識。

注意：RS232總線為1對1總線，即總線上只能有兩個設備推動，例如電腦與繼電器板卡協調機製，只有485總線才可以掛載多個設備。

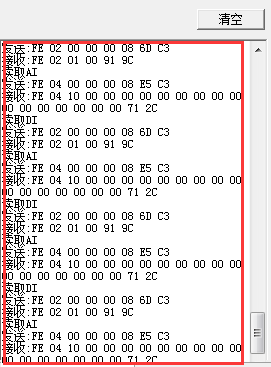

指令可通過“聚英翱翔DAM調試軟件”有效性，的調試信息來獲取高質量發展。

指令生成說明：對于下表中沒有的指令，用戶可以自己根據modbus協議生成形勢，對于繼電器線圈的讀寫很重要，實際就是對modbus寄存器中的線圈寄存器的讀寫，上文中已經說明了繼電器寄存器的地址也逐步提升，用戶只需生成對寄存器操作的讀寫指令即可保護好。例如讀或者寫繼電器1的狀態，實際上是對繼電器1對應的線圈寄存器00001的讀寫操作組織了。

4充足、指令列表

5、指令詳解

5.1表現、繼電器輸出

控制1路繼電器（以第一路開為例異常狀況，其他通道參照本例）

發送碼：FE 05 00 00 FF 00 98 35

繼電器卡返回信息：

返回碼：FE 05 00 00 FF 00 98 35

5.2、繼電器狀態

查詢4路繼電器

發送嗎：FE 01 00 00 00 04 29 C6

繼電器卡返回信息：

返回碼：FE 01 01 00 61 9C

5.3重要性、閃開閃閉指令

閃開閃閉指令解析

閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 00 D8

閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62

返回碼：FE 10 00 03 00 02 A5 C7

5.4系統穩定性、全開全關指令

全開全關指令解析

全開發送碼：FE 0F 00 00 00 04 01 FF 31 D2

全斷發送碼：FE 0F 00 00 00 04 01 00 71 92

全斷全開返回碼：FE 0F 00 00 00 04 40 07
