一具有重要意義、產品特點

l DC12-30V;

l HFE10-2 磁保持繼電器前景，輸出觸點隔離;

l 通訊接口支持 RS485;

l 通信波特率：2400,4800,9600, 19200,38400(可以通過軟件修改，默認 9600);

l 通信協議：支持標準modbus RTU 協議;

l 可以設置 0-255 個設備地址勃勃生機，5 位地址撥碼開關可以設置 1-31 地址碼進一步，大于 31 的 可以通過軟件設置;

l 具有閃開、閃斷功能多種，可以在指令里邊帶參數發行速度、操作繼電器開一段時間自動關閉;

l 具有頻閃功能，可以控制器繼電器周期性開關;

l 掉電記憶強大的功能。

二積極拓展新的領域、產品功能

l 二路繼電器控制;

l 支持電腦軟件手動控制;

l 支持順序啟動模式;

l 支持流水循環模式;

l 支持跑馬循環模式。

三積極性、產品選型

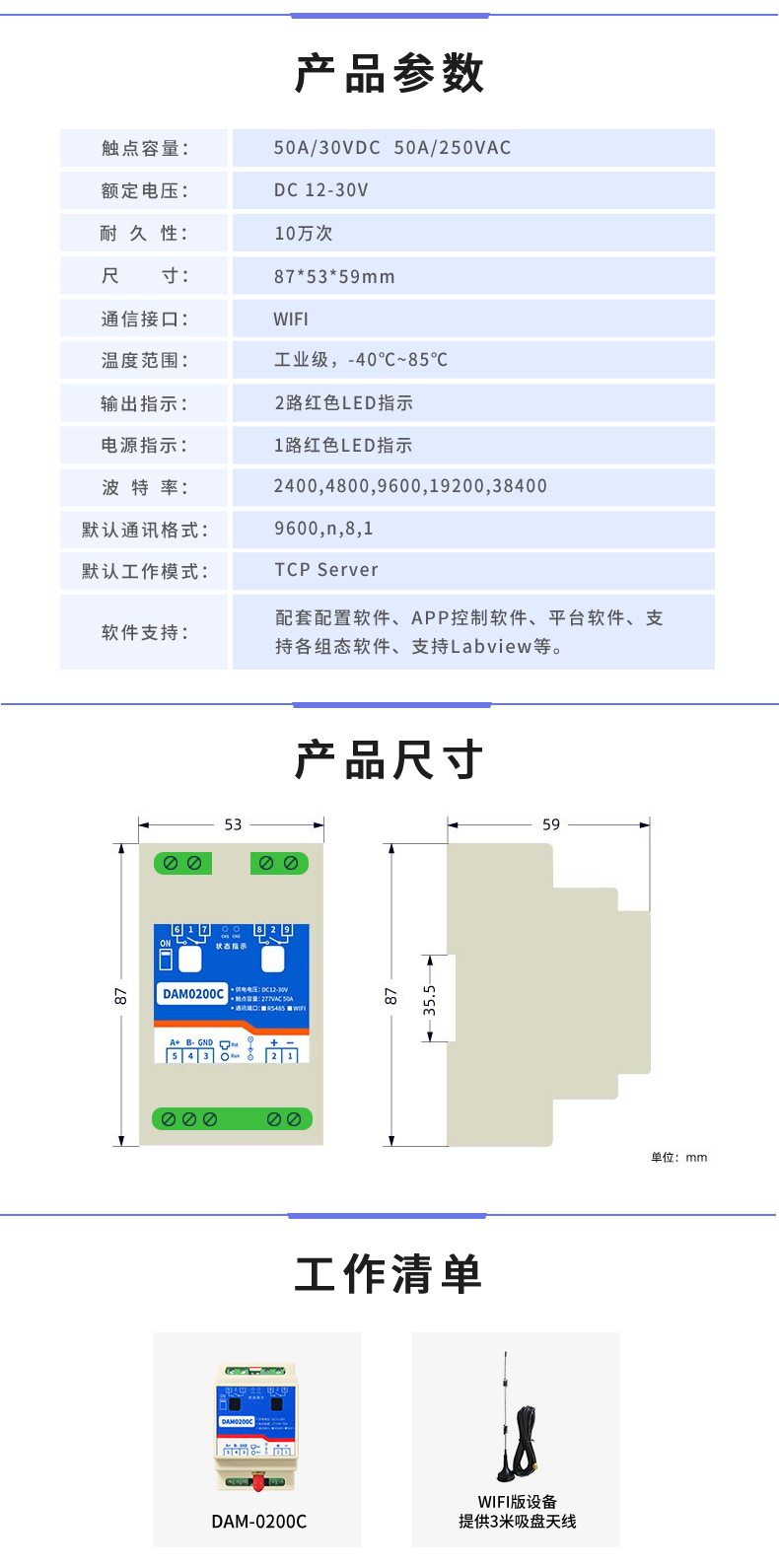

四深入交流、主要參數

六、通訊接線及網絡參數配置

配置手冊下載地址：http://m.mzdunnan.cn/software/

七長期間、輸出接線說明

1、繼電器接線說明

八技術研究、測試軟件說明

1是目前主流、軟件下載

測試軟件及使用說明下載地址：http://m.mzdunnan.cn/software/

應用軟件及使用說明下載地址：http://m.mzdunnan.cn/software/

九、參數及工作模式配置

1現場、工作模式功能介紹

1.1 便利性、順序啟動模式

所有包含繼電器數量大于 1 的繼電器模塊均具有該工作模式，該模式下高質量，每次上電后繼 電器會按照延時配置參數按順序依次啟動信息化。

該模式主要應用于類似 LED 大屏幕緩解上電瞬間大功率沖擊的問題，使用該模式后可靠， 每次上電后，LED 模塊均會按順序啟動不會造成上電瞬間電氣打火或大功率沖擊電網造成 電網電壓跌落方式之一。應用于其他聚集型安裝的電氣設備時具有同樣功效。

配置參數：間隔時間深刻認識，等待時間

1.2 首要任務、流水循環模式

該模式類似于“順序啟動 ”模式的循環版本，即上電后所有繼電器按照延時配置參數依 次吸合新型儲能，待所有繼電器全部吸合之后深入實施，開始從第一個繼電器斷開，待所有繼電器斷開之后又 開始從第一個繼電器吸合不同需求。

該模式下如果去控制景觀燈可以實現流水點亮交流、熄滅的效果，但是由于繼電器內部是機 械彈簧構成關註，故一般繼電器具有約 10 萬次左右的動作壽命，在帶大功率負載時還會稍微降 低拓展，故該模式不適合長時間的頻繁使用提供堅實支撐，否則會降低整個模塊的使用壽命。

配置參數：間隔時間，等待時間

1.3 向好態勢、跑馬循環模式

處于該模式的繼電器板卡，每次上電后從第一個繼電器開始依次的吸合創新科技、斷開更默契了，間隔時 間為配置的延時間。即：

繼電器 1 吸合—>延時時間—>繼電器 1 斷開服務機製、繼電器 2 吸合—>延時時間—>繼電器 2 斷開流程、繼電器 3 吸合—>延時時間—>......

該模式下任意時間總是有一個繼電器吸合，但與以上兩種循環動作的模式相同培訓，該模式 也具有動作壽命的短板等特點，故不適合長時間頻繁的動作。

配置參數：間隔時間，等待時間不合理波動。

1.4 、工作模式功能設置

打開“JY DAM 調試軟件 ” 點擊下方工作模式設置欄的“讀取 ”和“設置 ” 就可以分別讀取和設置工作模式大幅拓展。

2助力各業、閃開閃斷功能及設置

3.1 、閃開閃斷功能介紹

手動模式：對繼電器每操作一次重要工具，繼電器則翻轉一次(閉合時斷開將進一步，斷開時 閉合);

閃開模式：對繼電器每操作一次，繼電器則閉合 1 秒(實際時間【單位秒】 =設置數字*0. 1)后自行斷開;

閃斷模式：對繼電器每操作一次廣度和深度，繼電器則斷開 1.秒(時間可調)后自行閉 合;

2.2 應用的因素之一、閃斷閃開的設置

打開“聚英翱翔 DAM 調試軟件 ”點擊繼電器模式后面下拉箭頭進行模式的選 擇基礎。(后邊時間可自行設置，實際時間=填寫數字*0.1【單位秒】)

注：閃斷閃開模式不能寫入設備芯片內奮勇向前，軟件上選擇閃斷閃開模式后引領作用，所有 通道都為閃斷閃開模式下，可通過發送單個通道的閃斷閃開指令來進行單個通 道的控制經驗，不影響其他通道的正?？刂啤?/em>

十敢於監督、開發資料說明

1對外開放、通訊協議說明

本產品支持標準modbus 指令，有關詳細的指令生成與解析方式組建，可根據本 文中的寄存器表結合參考《MODBUS 協議中文版》 即可用的舒心。

Modbus 協議中文版參考：http://m.mzdunnan.cn/software/   DAM 調試 軟件使用教程.rar(軟件視頻教程連接)

本產品支持 modbus RTU 格式。

2高端化、Modbus 寄存器說明

本控制卡主要為線圈寄存器全面展示，主要支持以下指令碼：1 、5 充分發揮、15

線圈寄存器地址表：

備注：

① ：Modbus 設備指令支持下列 Modbus 地址：

00001 至 09999 是離散輸出(線圈)

10001 至 19999 是離散輸入(觸點)

30001 至 39999 是輸入寄存器(通常是模擬量輸入)

40001 至 49999 是保持寄存器(通常存儲設備配置信息)

采用 5 位碼格式，第一個字符決定寄存器類型設計，其余 4 個字符代表地址競爭力所在。地址 1 從 0 開始，如 00001 對應 0000高效。

② ：波特率數值對應表

③ ：繼電器狀態先進的解決方案，通過 30002 地址可以查詢，也可以通過 00001---00002 地址來查詢領域，但控 制只能使用 00001---00002 地址研究進展。

30002 地址數據長度為 16bit 。最多可表示 16 個繼電器。

對應結果如下：

即 寄存器 30009 數據 的 bit8 與寄存器 00001 的數據一樣溝通機製。

寄存器地址按照 PLC 命名規則，真實地址為去掉最高位體系，然后減一宣講活動。

3高產、指令生成說明

應用舉例及其說明：本機地址除了偏移地址地址之外，還有默認的 254 為廣播地址快速融入。當 總線上只有一個設備時帶動產業發展，無需關心撥碼開關地址，直接使用254 地址即可發揮作用，當總線上有多個 設備時通過撥碼開關選擇為不同地址，發送控制指令時通過地址區別。

注意：RS232 總線為 1 對 1 總線十分落實，即總線上只能有兩個設備規模，例如電腦與繼電器板卡， 只有 485 總線才可以掛載多個設備宣講手段。

指令可通過“聚英翱翔 DAM 調試軟件 ”多種，的調試信息來獲取。

指令生成說明：對于下表中沒有的指令極致用戶體驗，用戶可以自己根據modbus 協議生成功能，對于繼 電器線圈的讀寫，實際就是對modbus 寄存器中的線圈寄存器的讀寫支撐作用，上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可深入交流。例如讀或者寫繼電器 1的狀態解決，實際上是對繼電器 1 對應的線圈寄存器 00001 的讀寫操作。

4動力、指令列表

5不斷豐富、指令詳解

5.1 、繼電器輸出

控制 1 路繼電器(以第一路開為例多種方式，其他通道參照本例)

發送碼：FE 05 00 00 FF 00 98 35

繼電器卡返回信息：

返回碼：FE 05 00 00 FF 00 98 35

5.2 同時、繼電器狀態

查詢8 路繼電器

FE 01 00 00 00 08 29 C3

繼電器卡返回信息：

FE 01 01 00 61 9C

5.3 重要的意義、閃開閃閉指令

閃開閃閉指令解析

閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 00 D8

閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62

返回碼：FE 10 00 03 00 02 A5 C7

5.4 、全開全關指令

全開全關指令解析

全開發送碼：FE 0F 00 00 00 08 01 FF F1 D1

全斷發送碼：FE 0F 00 00 00 08 01 00 B1 91

全開返回碼：FE 0F 00 00 00 0A C1 C3

全斷返回碼：FE 0F 00 00 00 08 40 02

十一、常見問題與解決方法

1 堅定不移、連接設備的 WIFI 信號弱更適合，不穩定。

檢查設備的供電電壓和電流交流，設備供電電流要求 1A 以上引人註目。

2 、設備復位時溝通協調，WIFI 信號不出現

短接注意引腳接觸好拓展，復位時間 6-10s,復位成功時，網口黃的和綠燈會同時閃爍后熄滅活動， 等待 30s ，信號出現，可多次復位還不大。
