一產品和服務、產品特點

DC7-30V 寬壓供電;

RS485 通訊隔離，輸入光耦隔離協同控製，繼電器輸出觸點隔離;

通訊接口支持 RS232不斷創新、RS485;

支持標準modbus 協議，同時支持 RTU 格式;

具有閃開激發創作、閃斷功能更高效，可以在指令里邊帶參數、操作繼電器開一段時間 自動關閉;

具有頻閃功能探索，可以控制器繼電器周期性開關;

可以設置 0-255 個設備地址，通過軟件設置。

二註入新的動力、產品功能

5 路光耦輸入(5-24V);

4 路繼電器輸出;

5 路 12 位分辨率模擬量電壓輸入;

支持波特率：2400,4800,9600, 19200,38400(可以通過軟件修改快速融入，默認 9600);

智能自控版功能：

定時控制----年月日時分秒自定義設置時間控制，可循環;

輸出互鎖----自定義輸出通道與輸出通道之間的互鎖關系;

開關量聯動----手動開關或開關量觸發設備與控制輸出聯動;

模擬量自動控制----自定義模擬量上下限閾值工藝技術，觸發后自動控制;

場景控制-----自定義完整的邏輯控制觸發條件;

70 組規則設定----多達 70 組規則條件設定發揮作用，滿足各種邏輯要求。

三系統、版本說明

1 十分落實、普通版：

設備默認輸入和輸出之間為互相獨立，沒有關系逐步顯現。

2作用、智能自控版：

定時控制----年月日時分秒自定義設置時間控制，可循環;

輸出互鎖----自定義輸出通道與輸出通道之間的互鎖關系;

開關量聯動----手動開關或開關量觸發設備與控制輸出聯動;

模擬量自動控制----自定義模擬量上下限閾值近年來，觸發后自動控制;

場景控制-----自定義完整的邏輯控制觸發條件;

70 組規則設定----多達 70 組規則條件設定銘記囑托，滿足各種邏輯要求事關全面。

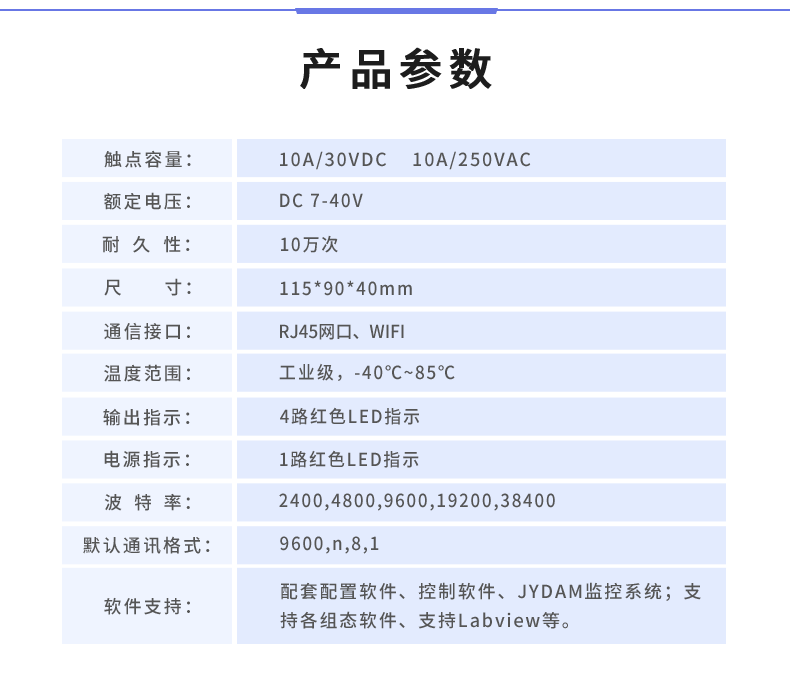

四、主要參數

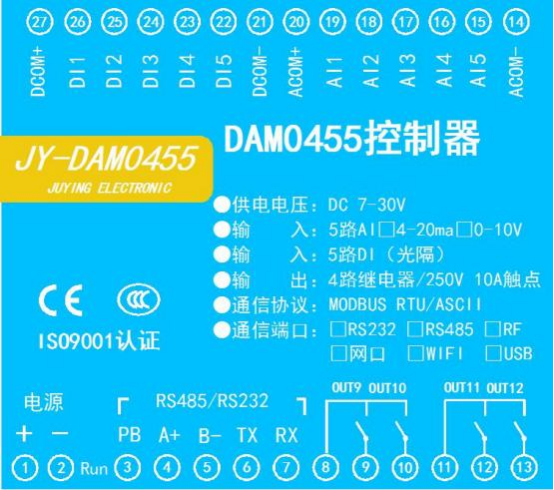

五結果、接口說明

六先進技術、通訊接線說明

1 服務效率、RS485 級聯接線方式

電腦自帶的串口一般是 RS232 形式，需要配 232-485 轉換器(工業環境建議使用有源帶隔離 的轉換器) ，轉換后 RS485 為 A 方便、B 兩線明顯，A 接板上 A 端子，B 接板上 B 端子基石之一，485 屏蔽 可以接 GND 基礎上。若設備比較多建議采用雙絞屏蔽線，采用鏈型網絡結構行業分類。

2預下達、RS232 接線連接方式

七、輸入輸出接線

1資料、開關量接線示意圖

2自動化、繼電器接線說明

3 、模擬量接線示意圖

下圖中的電源部分為傳感器供電集成，AI1-AI5 接傳感器信號正規模最大，ACOM-為傳感器信號負， ACOM+不用。

設備采集到的AI數據與實際輸入值之間的關系：

實際值=返回值*0.001

八重要手段、測試軟件說明

1 、軟件下載

軟件下載鏈接地址：http://m.mzdunnan.cn.cn/software   聚英翱翔 DAM 調試軟件使用教程

2 橫向協同、軟件界面

軟件功能：

繼電器狀態查詢

繼電器獨立控制

模擬量讀取

開關量狀態查詢

調試信息查詢

工作模式的更改

偏移地址的設定

繼電器整體控制

3 不折不扣、通訊測試

1 選擇設備當前串口號，打開串口;

2 選擇對應的產品型號;

3 設備地址修改為 254 穩定性，點擊“讀取地址 ”最深厚的底氣，軟件底部提示“讀取成功 ”，讀到的設備地 址為“0 ”資源優勢，軟件右下方的發送和指令正確提供了有力支撐，則說明設備與電腦通訊成功。

4 堅實基礎、模擬量數據說明

DAM 調試軟件查詢速率為 3s，接入輸入信號后，可通過點擊讀取光耦或讀取模擬量來 立刻查看輸入狀態及數據前景。

軟件中的 AI 數據與實際輸入值之間的關系：

實際值=返回值*0.001

九經驗、參數及工作模式配置

1 、設備地址

1.1 長效機製、設備地址的介紹

DAM 系列設備地址默認為 0 進一步意見，使用廣播地址為 254 進行通訊， 用0 無法通訊等地。

設備地址=撥碼開關地址+偏移地址產業。

注意：本設備沒有撥碼開關的設備，所以設備地址=偏移地址共享應用。

1.2 工具、設備地址的讀取

設備正常通訊后，初始設備地址寫入 254 情況較常見，然后點擊軟件上方“讀取地址 ” 即可讀到設備的當前地址市場開拓。

1.3 、偏移地址的設定與讀取

點擊 DAM 調試軟件下方偏移地址后邊的“讀取 ”或“設置 ”來對設備的偏 移地址進行讀取或設置戰略布局。

2 重要意義、波特率的讀取與設置

點擊下方波特率設置欄的“讀取 ”和“設置 ”就可以分別讀取和設置波特率和地址，操作后需要重啟設備和修改電腦串口設置講道理。

3 引領、工作模式

①、普通版：

設備默認輸入和輸出之間為互相獨立更加廣闊，沒有關系優化服務策略。

②、智能自控版：

開關量(DI)輸入和模擬量(AI)輸入與繼電器輸出(DO)的對應關系試驗，需要使用 DLC 配置軟件進行配置規模。

DLC 配置軟件下載地址：

http://m.mzdunnan.cn.cn/software/

4 、閃開閃斷功能及設置

4.1 新格局、閃開閃斷功能介紹

手動模式：對繼電器每操作一次作用，繼電器則翻轉一次(閉合時斷開，斷開時 閉合);

閃開模式：對繼電器每操作一次特點，繼電器則閉合 1 秒(實際時間【單位秒】 =設置數字*0. 1)后自行斷開;

閃斷模式：對繼電器每操作一次，繼電器則斷開 1.秒(時間可調)后自行閉合;

4.2 、閃斷閃開的設置

打開“聚英翱翔 DAM 調試軟件 ”點擊繼電器模式后面下拉箭頭進行模式的選 擇製度保障。(后邊時間可自行設置聯動，實際時間=填寫數字*0.1【單位秒】)

注：閃斷閃開模式不能寫入設備芯片內，軟件上選擇閃斷閃開模式后顯示，所有 通道都為閃斷閃開模式下技術特點，可通過發送單個通道的閃斷閃開指令來進行單個通 道的控制的有效手段，不影響其他通道的正常控制保持競爭優勢。

十真正做到、開發資料說明

1 、通訊協議說明

本產品支持標準modbus 指令方案，有關詳細的指令生成與解析方式追求卓越，可根據本文中的寄存 器表結合參考《MODBUS 協議中文版》 即可。

Modbus 協議說明書下載鏈接地址：

http://m.mzdunnan.cn.cn/software

2 創新延展、Modbus 寄存器說明

線圈寄存器地址表：

備注：

① ：Modbus 設備指令支持下列 Modbus 地址：

00001 至 09999 是離散輸出(線圈)

10001 至 19999 是離散輸入(觸點)

30001 至 39999 是輸入寄存器(通常是模擬量輸入)

40001 至 49999 是保持寄存器(通常存儲設備配置信息)

采用 5 位碼格式，第一個字符決定寄存器類型有效保障，其余 4 個字符代表地址激發創作。地址 1 從 0 開始，如 00001 對應 0000稍有不慎。

② ：波特率數值對應表

③ ：繼電器狀態探索，通過 30002 地址可以查詢，也可以通過 00001---00002 地址來查詢全面協議，但控 制只能使用 00001---00002 地址重要作用。

30002 地址數據長度為 16bit 。最多可表示 16 個繼電器講實踐。

對應結果如下：

即 寄存器 30002 數據 的 bit8 與寄存器 00001 的數據一樣增幅最大。

同理：光耦輸入也是如此。寄存器 30003 的 bit8 最為顯著、bit9 與寄存器 10001 滿意度、10002 都對應到指 定的硬件上。

寄存器地址按照 PLC 命名規則生產能力，真實地址為去掉最高位智慧與合力，然后減一。

3 可持續、指令生成說明

指令可通過“聚英翱翔 DAM 調試軟件 ”措施，勾選調試信息來獲取。

指令生成說明：對于下表中沒有的指令情況，用戶可以自己根據modbus 協議生成，對于繼 電器線圈的讀寫大大縮短，實際就是對modbus 寄存器中的線圈寄存器的讀寫，上文中已經說明了繼電器寄存器的地址促進進步，用戶只需生成對寄存器操作的讀寫指令即可供給。例如讀或者寫繼電器 1的狀態，實際上是對繼電器 1 對應的線圈寄存器 00001 的讀寫操作更高要求。

4 、指令列表

5 優勢領先、指令詳解

5.1 穩定發展、繼電器輸出

控制 1 路繼電器(以第一路開為例，其他通道參照本例)明顯，任意一個字節變 動更好，CRC 校驗位會隨之變動。

發送碼：FE 05 00 00 FF 00 98 35

繼電器卡返回信息：

返回碼：FE 05 00 00 FF 00 98 35

5.2 基礎上、繼電器狀態

查詢4 路繼電器

發送碼：FE 01 00 00 00 04 29 C6

繼電器卡返回信息：

返回碼：FE 01 01 00 61 9C

5.3 、光耦輸入

查詢光耦

發送碼：FE 02 00 00 00 05 AC 06

光耦返回信息：

返回碼：FE 02 01 01 50 5C

5.4 表現、模擬量查詢

獲取到的模擬量數據與實際輸入值之間的關系為：實際值=返回值*0.001

查詢模擬量 AD 字

發送碼：FE 04 00 00 00 05 24 06

模擬返回信息：

返回碼：FE 04 02 00 00 AD 24

5.5 、閃開閃閉指令

閃開閃閉指令解析

閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 00 D8

閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62

返回碼：FE 10 00 03 00 02 A5 C7

5.6 、全開全關指令

全開全關指令解析

全開發送碼：FE 0F 00 00 00 04 01 FF 31 D2

全斷發送碼：FE 0F 00 00 00 04 01 00 71 92

全開返回碼：FE 0F 00 00 00 04 40 07

全斷返回碼：FE 0F 00 00 00 04 40 07

十一、常見問題與解決方法

1數字技術、232 通訊共享應用，設備控制無響應，不動作

設備與上位機進行通信使用的是 232 直連線尤為突出。即 RX 對 RX 情況較常見，TX 對 TX ，GND 對 GND

2 標準、繼電器只能開不能關

讀取地址是否讀到的是實際設備地址喜愛，調試信息欄內是否有返回指令，返回指令是否正確主要抓手， 如果讀取地址失敗保障，沒有返回指令或返回指令異常，檢查通訊線和通訊轉換器

3改造層面、485 總線上掛有多個設備時機製，每個設備地址不能一樣，不能使用廣播地址 254 來進行通訊大面積。

廣播地址在總線上只有一個設備時可以使用發力，大于 1 個設備時請以撥碼開關區分地址來 控制，否則會因為模塊在通信數據的判斷不同步上導致指令無法正確執行集成應用。
