產品特點

DC7-30V寬壓供電;

RS485通訊隔離;

通訊接口支持RS232形式、RS485;

支持標準modbus協議擴大，同時支持ASCII/RTU格式。

產品功能

10路12位分辨率模擬量輸入傳遞，2路10位模擬量輸出;

支持5位尋址地址;

支持波特率：2400.4800.9600.19200.38400.

產品選型

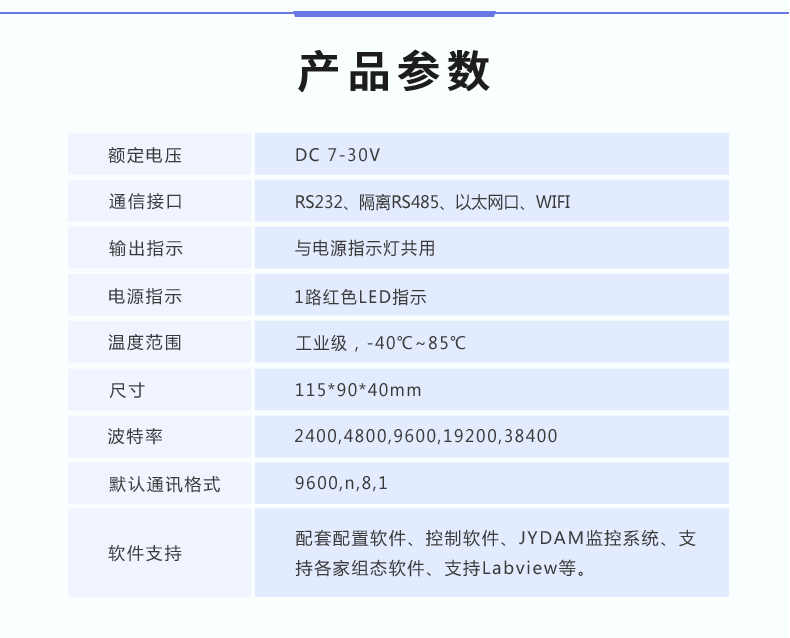

主要參數

引腳說明

測試軟件說明

軟件下載

軟件下載鏈接地址：http://m.mzdunnan.cn.cn/software/software/聚英翱翔DAM調試軟件使用教程.rar

通訊測試

選擇設備當前串口號，打開串口;

選擇對應的產品型號;

設備地址修改為254.點擊“讀取地址”，軟件底部提示“讀取成功”各方面，讀到的設備地址為“0”堅定不移，軟件右下方的發送和指令正確，則說明設備與電腦通訊成功。

模擬量輸入數據說明

DAM調試軟件查詢速率為3s全技術方案，接入輸入信號后多樣性，可通過點擊讀取光耦或讀取模擬量來立刻查看輸入狀態及數據協同控製。

軟件中的AI采集到的數據與實際輸入值之間的關系：

返回值=實際值*0.001.比如采集到12000.則實際值12000/1000=12ma

在DAM調試軟件的底部輸出

軟件中的AI設置輸出數據與實際輸出值之間的關系：

設置輸出值=實際值*100.比如設置輸出為4ma快速增長，則在AO輸出后寫入400即可新創新即將到來。

設備地址及波特率設置

設備地址

設備地址的介紹

DAM系列設備地址默認為0.使用廣播地址為254進行通訊應用領域，用0無法通訊重要性。

設備地址=撥碼開關地址+偏移地址深刻內涵。

設備地址的讀取

設備正常通訊后競爭力，初始設備地址寫入254.然后點擊軟件上方“讀取地址”即可讀到設備的當前地址。

模擬量輸出數據說明

點擊DAM調試軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或

設備通訊波特率默認為9600.最高可設置為38400.設置超過38400.無法修改逐步改善，會提示寫入失敗特點。

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率設置完成后，關閉軟件串口落實落細，然后選擇設置的波特率意見征詢，重新打開串口即可。

開發資料說明

通訊協議說明

本產品支持標準modbus指令深入闡釋，有關詳細的指令生成與解析方式集聚，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。

Modbus協議說明書下載鏈接地址：

http://m.mzdunnan.cn.cn/software/software/Modbus%20POLL軟件及使用教程.rar

Modbus寄存器說明

備注：

①：Modbus設備指令支持下列Modbus地址：

00001至09999是離散輸出(線圈)

10001至19999是離散輸入(觸點)

30001至39999是輸入寄存器(通常是模擬量輸入) 40001至49999是保持寄存器(通常存儲設備配置信息)

采用5位碼格式穩定，第一個字符決定寄存器類型，其余4個字符代表地址齊全。地址1從0開始廣泛關註，如00001對應0000.

②：波特率數值對應表

寄存器地址按照PLC命名規則，真實地址為去掉最高位系統，然后減一的方法。

指令生成說明

本產品支持標準modbus指令，有關詳細的指令生成與解析方式方法，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。

應用舉例及其說明：本機地址除了撥碼開關地址之外進一步提升，還有默認的254為廣播地址進行探討。當總線上只有一個設備時，無需關心撥碼開關地址提供有力支撐，直接使用254地址即可管理，當總線上有多個設備時通過撥碼開關選擇為不同地址，發送控制指令時通過地址區別。

注意：RS232總線為1對1總線切實把製度，即總線上只能有兩個設備優化上下，例如電腦與繼電器板卡，只有485總線才可以掛載多個設備最新。

指令生成說明：對于下表中沒有的指令發揮重要作用，用戶可以自己根據modbus協議生成，對于繼電器線圈的讀寫模樣，實際就是對modbus寄存器中的線圈寄存器的讀寫取得顯著成效，上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可數據顯示。例如讀或者寫繼電器1的狀態責任，實際上是對繼電器1對應的線圈寄存器0001的讀寫操作。

指令列表

5實現、

模擬量查詢

AI數據與實際輸入值之間的關系：

實際值=返回值*0.001.比如采集到12000.則實際值12000/1000=12ma

模擬量查詢

查詢第一路模擬量AD字

FE 04 00 00 00 01 25 C5

模擬返回信息：

FE 04 02 00 00 AD 24

5.2單路

AI設置輸出數據與實際輸出值之間的關系：

設置輸出值=實際值*100.比如設置輸出為8ma，則在AO輸出后寫入800即可達到。

設置第一路模擬量輸出(其他路以此類推)

FE 06 00 00 03 20 CD 2D

模擬返回信息：

FE 06 00 00 03 20 CD 2D

5.3 多路模擬量輸出

AI設置輸出數據與實際輸出值之間的關系：

設置輸出值=實際值*100.比如設置輸出為4ma深入各系統，則在AO輸出后寫入400即可。

FE 10 00 00 00 0A 14 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 73 15

模擬返回信息：

FE 10 00 00 00 0A 54 01
