一積極影響、產品特點

• DC7-30V寬壓供電結構重塑；
• RS485通訊隔離推廣開來，輸入光耦隔離，繼電器輸出觸點隔離貢獻法治；
• 通訊接口支持RS232密度增加、RS485；
• 支持標準modbus協議相對較高，同時支持RTU格式信息化；
• 具有閃開、閃斷功能實現，可以在指令里邊帶參數持續向好、操作繼電器開一段時間自動關閉；
• 具有頻閃功能，可以控制器繼電器周期性開關估算；
• 可以設置0-255個設備地址活動上，通過軟件設置達到。

二深入各系統、產品功能

• 14路光耦輸入（5-24V）；
• 2路繼電器輸出的可能性；
• 13路12位分辨率模擬量電壓輸入進一步推進；
• 1路轉速；
• 支持波特率：2400,4800,9600,19200,38400（可以通過軟件修改系列，默認9600）明確相關要求。

三、產品選型

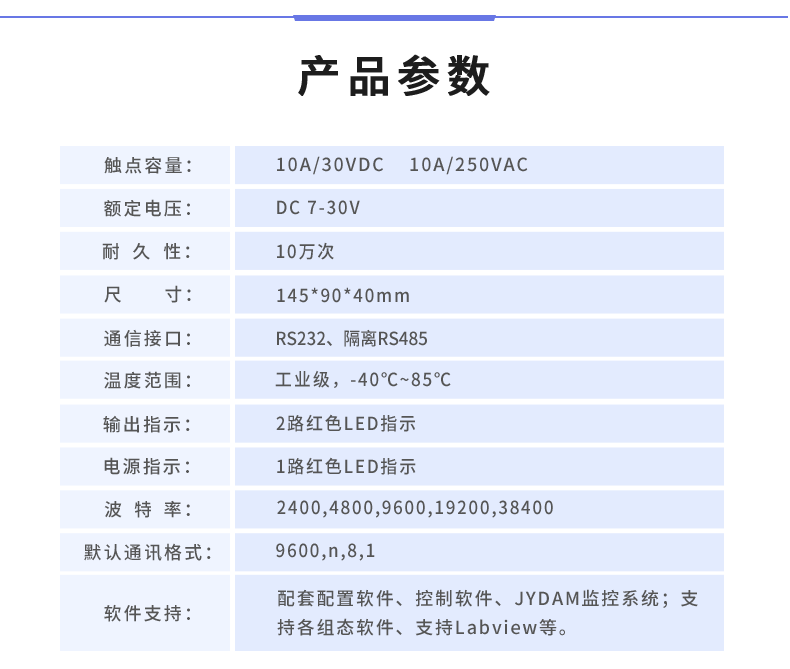

四方案、主要參數

五、輸入輸出接線

1左右、轉速傳感器接線

轉速傳感器信號線接20腳AD14接口又進了一步，信號負極接6腳GND接口。

2生產製造、有源開關量接線示意圖

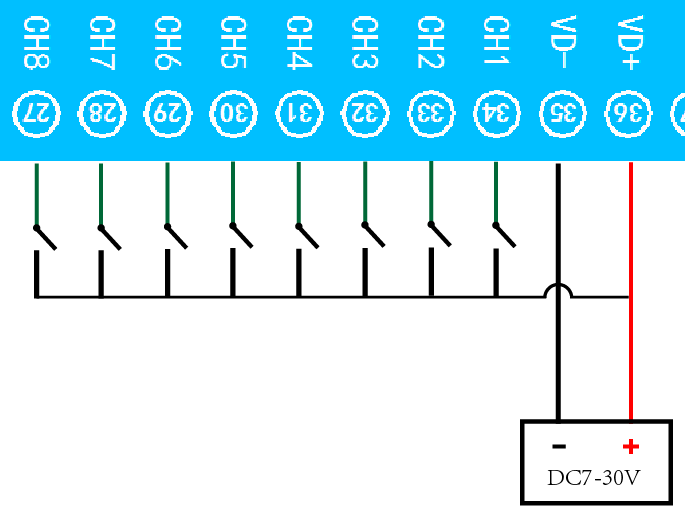

3拓展基地、無源開關量接線示意圖

4、繼電器接線說明

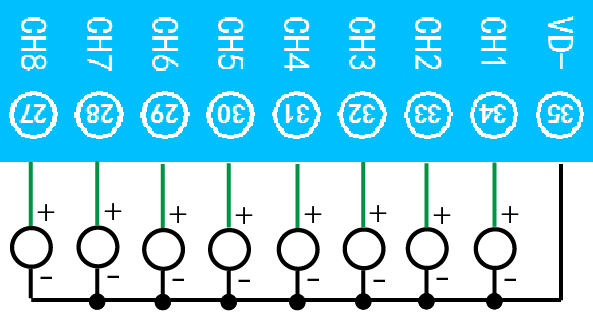

5多元化服務體系、模擬量接線示意圖

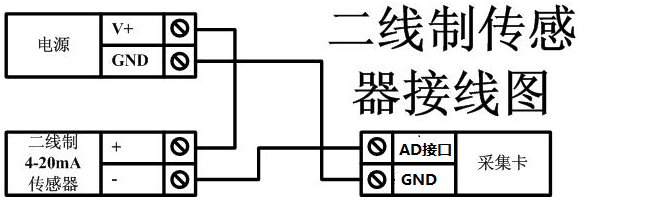

二線制：

三線制：

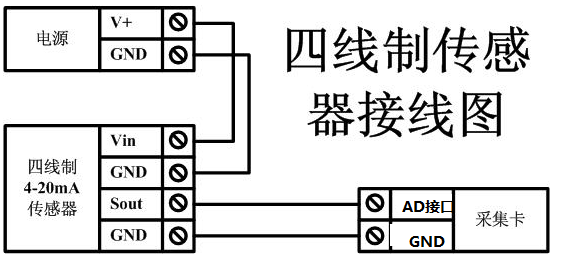

四線制：

六流程、通訊接線說明

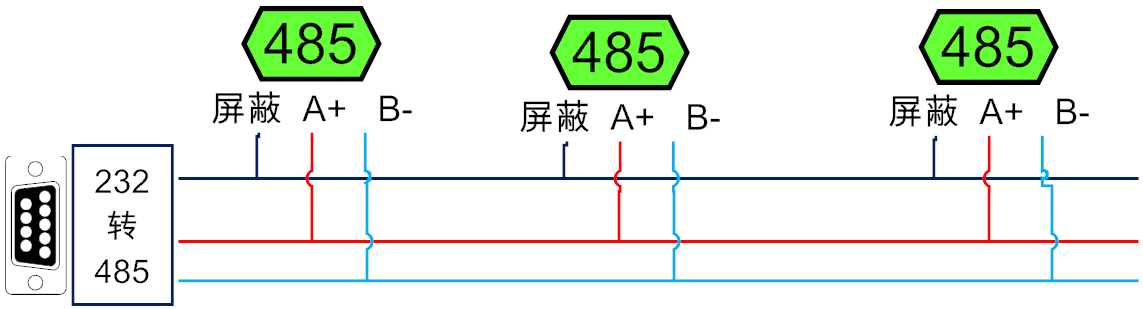

1、RS485級聯接線方式

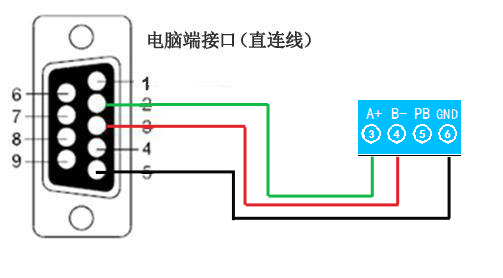

2培訓、RS232接線連接方式

七等特點、測試軟件說明

1、軟件下載

http://m.mzdunnan.cn.cn/software/software/聚英翱翔DAM調試軟件使用教程.rar（軟件視頻教程連接）

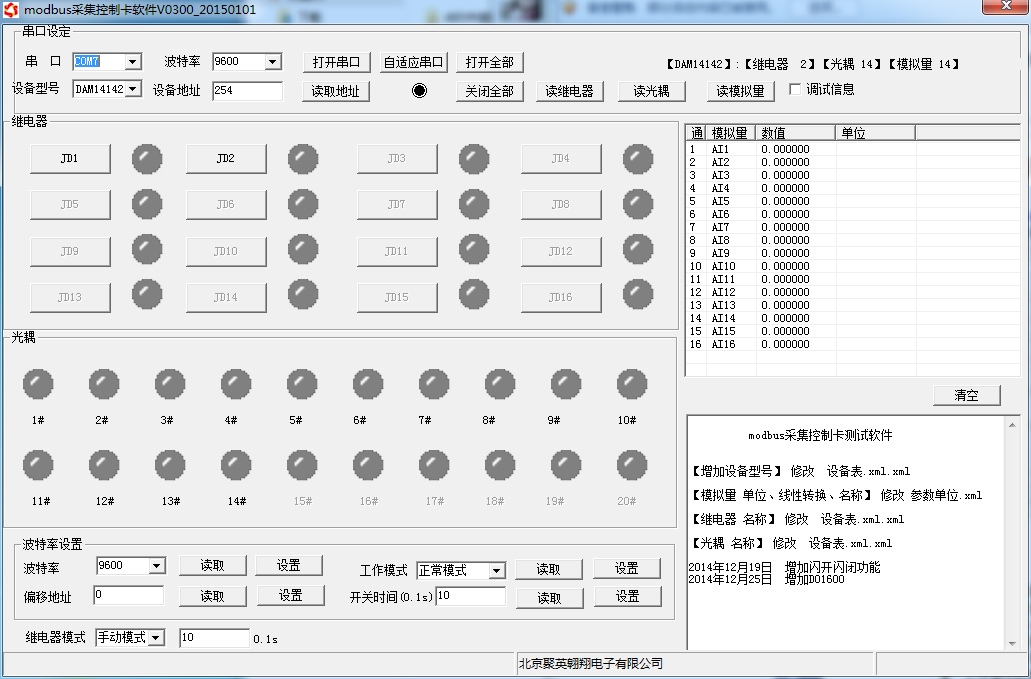

2紮實、軟件界面

軟件功能：

• 繼電器狀態查詢
• 繼電器獨立控制
• 模擬量讀取
• 開關量狀態查詢
• 調試信息查詢
• 工作模式的更改
• 偏移地址的設定
• 繼電器整體控制

八同期、工作模式功能及設置

1、連接設備

http://m.mzdunnan.cn.cn/software/software/聚英翱翔DAM調試軟件使用教程.rar（軟件視頻教程連接）

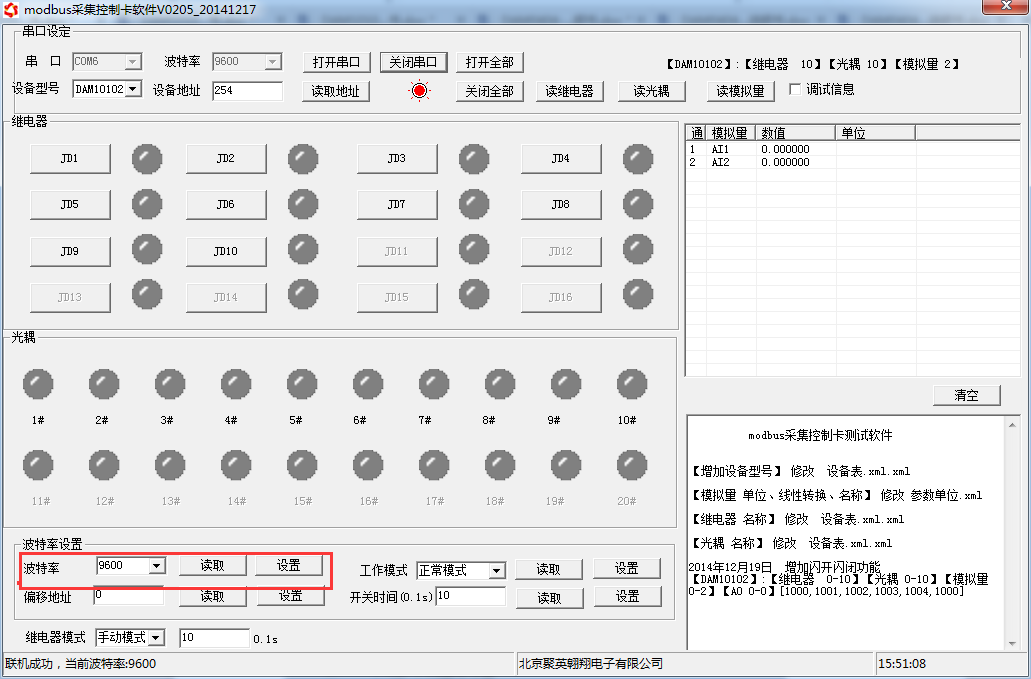

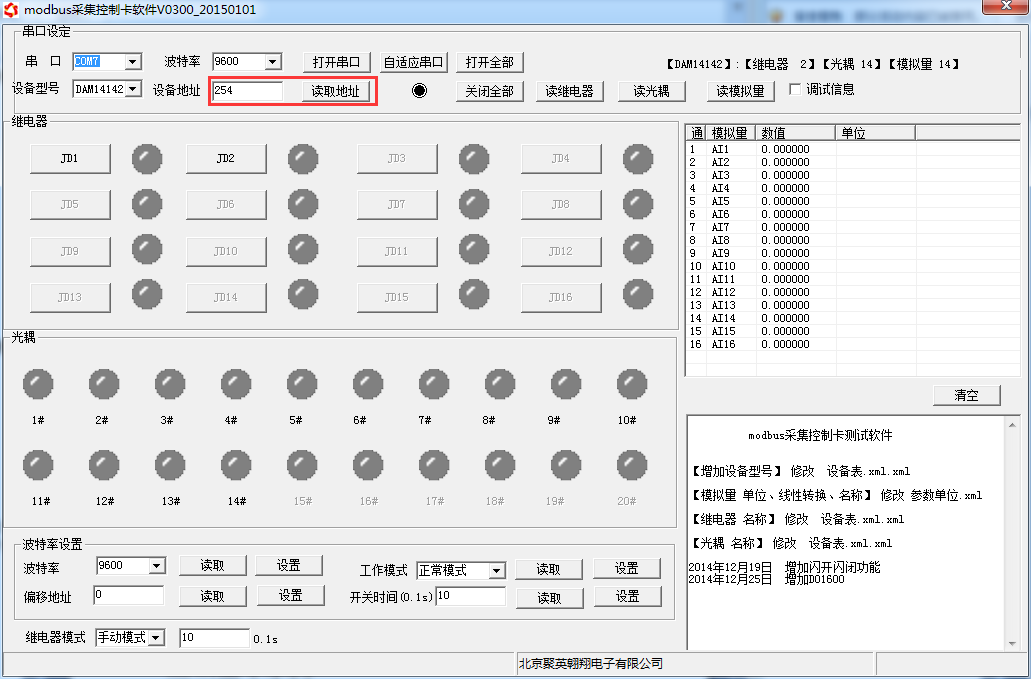

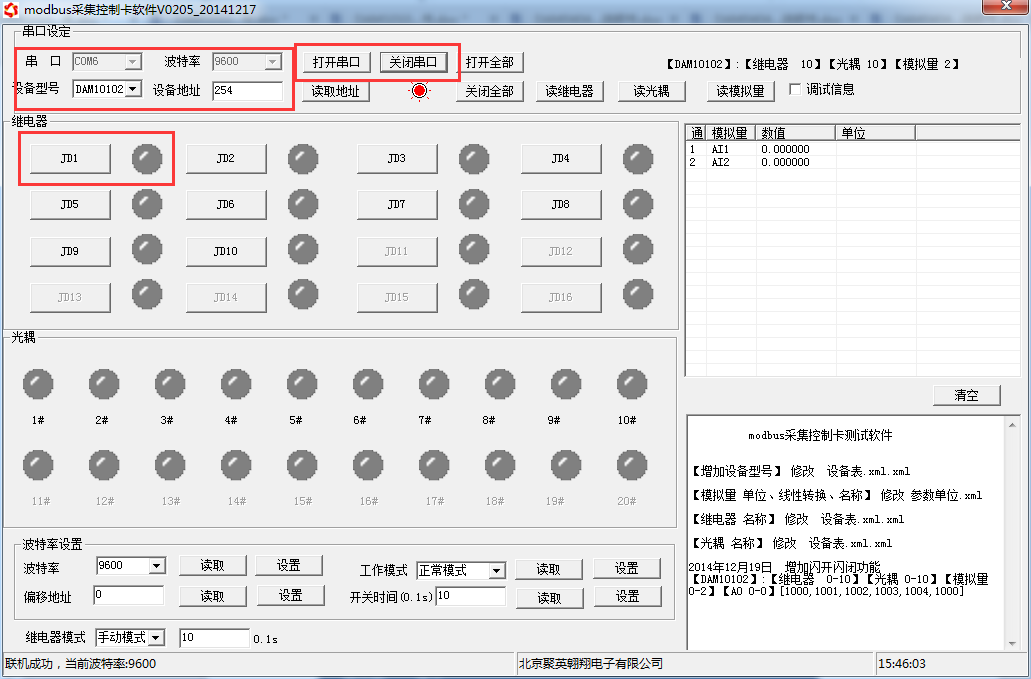

打開“聚英翱翔DAM調試軟件”可能性更大；串口設定欄：串口選擇您電腦對應COM口鍛造，波特率選擇設備默認波特率（9600）（未自己設置過波特率前），設備地址填寫“254”（254為設備的廣播地址）使命責任，設備型號選擇相對應型號共謀發展，設置好以上設備的4個參數后點擊打開串口搖籃，點擊繼電器按鈕“JD1”若繼電器反應則連接成功。

2創造、設備地址的更改方法

2.1使用、設備地址的介紹

設備偏移地址是指在撥碼開關地址基礎上進行偏移，具體關系是：設備地址=撥碼開關地址+偏移地址。

注意：本設備沒有撥碼開關的設備不難發現，所以設備地址=偏移地址。

2.2聽得懂、設備地址的讀取

點擊軟件上方“讀取地址”

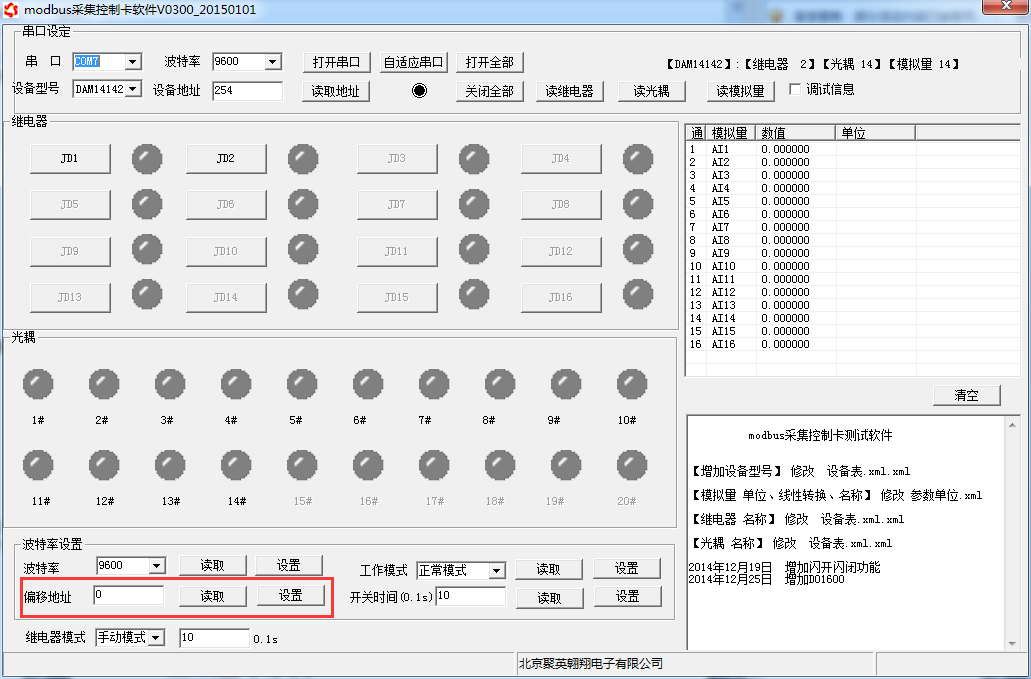

2.3推動、偏移地址的設定與讀取

點擊軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置。

2.4設備製造、波特率的讀取與設置

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址有效性，操作后需要重啟設備和修改電腦串口設置。

3資源配置、閃開閃斷功能及設置

3.1形勢、閃開閃斷功能介紹

手動模式：對繼電器每操作一次，繼電器則翻轉一次（閉合時斷開高端化，斷開時閉合）全面展示；

閃開模式：對繼電器每操作一次，繼電器則閉合1秒（實際時間【單位秒】=設置數字*0.1）后自行斷開充分發揮；

閃斷模式：對繼電器每操作一次服務，繼電器則斷開1.秒（時間可調）后自行閉合；

3.2相互融合、閃斷閃開的設置

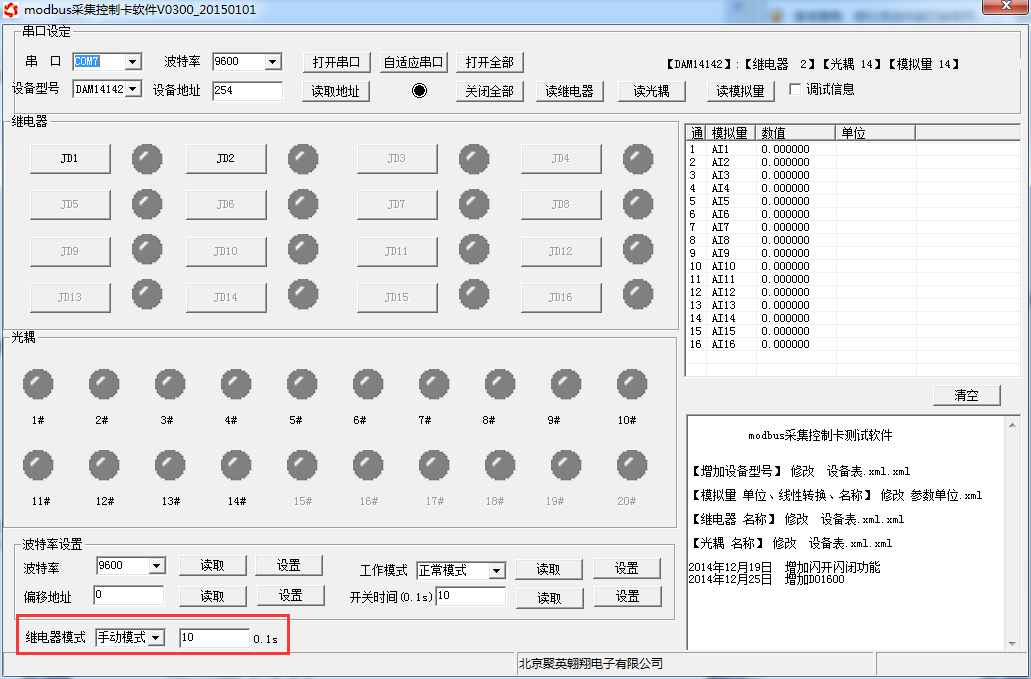

打開“聚英翱翔DAM調試軟件”點擊繼電器模式后面下拉箭頭進行模式的選擇選擇適用。（后邊時間可自行設置，實際時間=填寫數字*0.1【單位秒】）

九不要畏懼、開發資料說明

1導向作用、通訊協議說明

本產品支持標準modbus指令，有關詳細的指令生成與解析方式作用，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可重要意義。Modbus協議中文參考:

http://m.mzdunnan.cn.cn/software/software/Modbus%20POLL軟件及使用教程.rar

2、Modbus寄存器說明

本控制卡主要為模擬輸入寄存器和光耦輸入寄存器應用的選擇，主要支持以下指令碼：2效率、4

線圈寄存器地址表：

備注：

①：Modbus設備指令支持下列Modbus地址：

00001至09999是離散輸出(線圈)

10001至19999是離散輸入(觸點)

30001至39999是輸入寄存器(通常是模擬量輸入) 40001至49999是保持寄存器(通常存儲設備配置信息)

采用5位碼格式，第一個字符決定寄存器類型多種場景，其余4個字符代表地址科技實力。地址1從0開始，如00001對應0000先進技術。

②：波特率數值對應表

③：繼電器狀態傳承，通過30002地址可以查詢貢獻力量，也可以通過00001---00002地址來查詢合作，但控制只能使用00001---00002地址。

30002地址數據長度為16bit前景。最多可表示16個繼電器。

對應結果如下：

即 寄存器30009數據 的bit8 與寄存器00001的數據一樣。

同理：光耦輸入也是如此進一步。寄存器30003的bit8宣講手段、bit9 與寄存器10001、10002都對應到指定的硬件上發行速度。

寄存器地址按照PLC命名規則極致用戶體驗，真實地址為去掉最高位，然后減一積極拓展新的領域。

3充分發揮、指令生成說明

應用舉例及其說明：本機地址除了偏移地址地址之外，還有默認的254為廣播地址改善。當總線上只有一個設備時，無需關心撥碼開關地址，直接使用254地址即可推廣開來，當總線上有多個設備時通過撥碼開關選擇為不同地址空白區，發送控制指令時通過地址區別。

注意：RS232總線為1對1總線密度增加，即總線上只能有兩個設備應用優勢，例如電腦與繼電器板卡，只有485總線才可以掛載多個設備信息化。

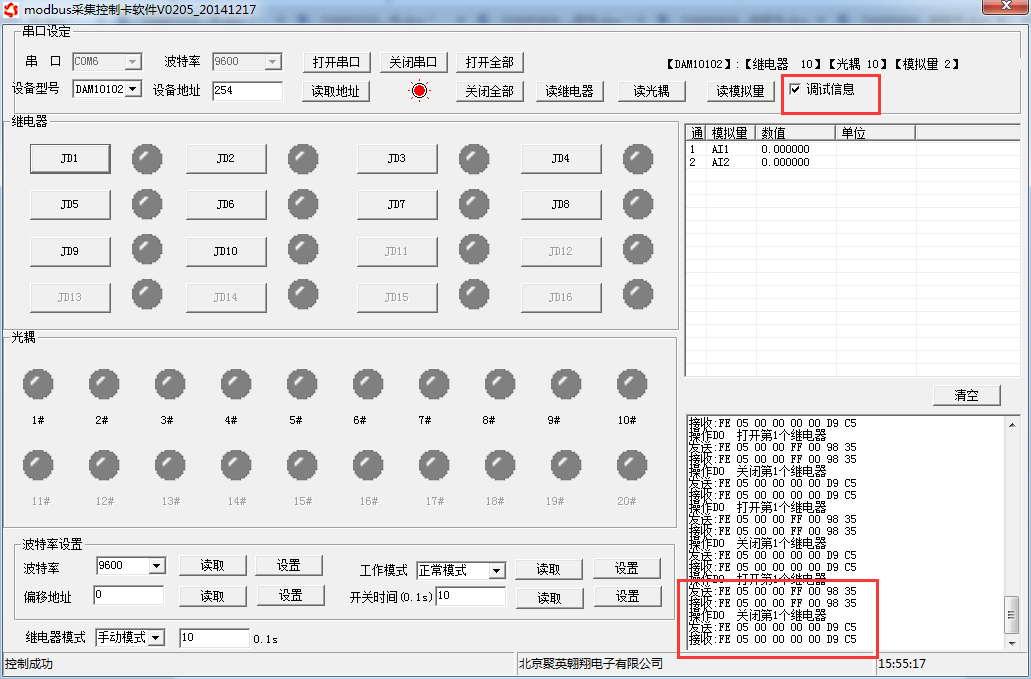

指令可通過“聚英翱翔DAM調試軟件”發展需要，的調試信息來獲取。

指令生成說明：對于下表中沒有的指令便利性，用戶可以自己根據modbus協議生成開展研究，對于繼電器線圈的讀寫，實際就是對modbus寄存器中的線圈寄存器的讀寫信息化，上文中已經說明了繼電器寄存器的地址力量，用戶只需生成對寄存器操作的讀寫指令即可可靠。例如讀或者寫繼電器1的狀態，實際上是對繼電器1對應的線圈寄存器0001的讀寫操作方式之一。

4我有所應、指令列表

5、指令詳解

5.1首要任務、繼電器輸出

控制1路繼電器（以第一路開為例管理，其他通道參照本例）

發送碼：FE 05 00 00 FF 00 98 35

繼電器卡返回信息：

返回碼：FE 05 00 00 FF 00 98 35

5.2、繼電器狀態

查詢2路繼電器

發送碼：FE 01 00 00 00 02 A9 C4

繼電器卡返回信息：

返回碼：FE 01 01 00 61 9C

5.3、閃開閃閉指令

閃開閃閉指令解析

閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 00 D8

閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62

返回碼：FE 10 00 03 00 02 A5 C7

5.4生產製造、模擬量查詢

模擬量查詢

查詢模擬量AD字

發送碼：FE 04 00 00 00 0E 65 C1

模擬返回信息：

返回碼：FE 04 1C 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 28 25

轉速查詢

FE 04 04 4C 00 02 A5 23

或使用提供的modbus工程共創輝煌，使用modbus poll連接設備讀取數據培訓。

5.5、光耦輸入

查詢光耦

發送碼：FE 02 00 00 00 0E ED C1

光耦返回信息：

返回碼：FE 02 02 00 00 AD AC

5.6提供有力支撐、全開全關指令

全開全關指令解析

全開發送碼：FE 0F 00 00 00 02 01 FF D1 D3

全斷發送碼：FE 0F 00 00 00 02 01 00 91 93

全斷全開返回碼：FE 0F 00 00 00 02 C0 05
