一文化價值、產品特點

l DC7-30V 寬壓供電

l 通訊接口支持無線 LORA 方式;

l 通信波特率：1200,2400,4800,9600,19200,38400,57600,115200(可以 通過軟件修改，默認 9600);

l 支持標準modbus 協議講故事，同時支持 ASCII/RTU 格式

l 測量芯片采用24 位 AD 轉換器,精度可做到 0.02 度

二單產提升、產品功能

l 16 路 PT100 采集通道

l 支持 5 位尋址地址

l 支持波特率：1200,2400,4800,9600,19200,38400,57600,115200

三、產品選型

四置之不顧、主要參數

五就能壓製、接口說明

六邁出了重要的一步、通訊接線說明

LORA-PT16 設備作為子機需要與 LORA1000 網關配對使用產能提升，支持多個子機同時與一個 LORA 網關主機通訊，LORA 網關支持 R485/網口/WIFI/4G 等多種通訊方式品牌。

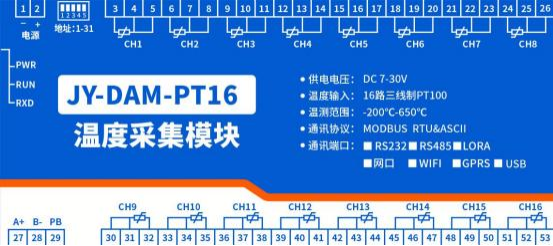

七適應能力、PT100 接線方式

PT100 采用三線制接線方式

獲取到的溫度數據與實際輸入值之間的關系為：實際值=返回值*0.01

八、配對說明

LORAPT16 出廠默認為子機

作為子機節點，通過按鍵或使用“LORA 配置軟件 ”與 LORA 網關進行配對使用快速增長。

1、按鍵配對

主機操作：

長按 6 秒，再點按 1 下通過活化，設置為主機 7 擴頻因子模式，區域號等形式、密鑰隨機生成防控。

長按 6 秒，再點按 2 下(最多可以點按 6 下) 的特點，設置為主機 8 擴頻因子模式(6 對應 12 擴頻因子)高質量，區域號、密鑰隨機生成。

子機操作：

長按 3 秒指示燈常亮迎難而上，再點按 1 下有效保障，狀態指示燈頻閃 3 次，進入自動聯機配置更高效。

自動聯機配置模式下：

主機發射燈 2 秒閃爍 1 次稍有不慎。

子機狀態燈 2 秒閃爍 1 次。

主機、子機在聯機配對成功之后的發生，狀態指示燈頻閃 6 次退出。

復位子機：

長按 6 秒進一步完善，狀態指示燈由常亮轉為閃爍相結合，恢復為子機模式配置;

2、軟件配置

軟件下載地址：http://m.mzdunnan.cn/download/JYLoraConfig.zip

①、建立通訊

電腦通過 RS232/RS485 或 TCP 連接至 LORA 網關主機

②勇探新路、設置主從機

在本地參數中設置主機和子機的參數長遠所需，進行下載即可，參數一樣區分工作模式擴大。

③非常完善、子機配對

進入自動配置后，其它子機長按按鍵 3S 點按 1S 會自動搜所配對讓人糾結，成功后提示出更改 LORA 參數成功不斷完善，可與透?jìng)髂K、網關全面革新、DAM 系列子機配合使用勞動精神。

④、搜索子機設備

若配置成功在信道一可以搜索到配對好的設備方便，可給每個子機分配一個 LORA 地址方 便查看信號和上線狀態明顯，-20/6/-20 分別表示主機查詢子機信號/信噪比/子機發送網關信 號。

3、通訊測試

JYDAM 調試軟件下載地址：http://m.mzdunnan.cn/download/JYDAMSoftware.zip

1 根據網關通訊方式營造一處，選擇串口或 TCP 連接;

2 設定網關通訊參數;

3 設置 LORAPT16 子機設備地址：

4 打開串口，右側有正常發送和接收指令，可控制繼電器即通訊成功保供。

九能力建設、參數及工作模式配置

1、設備地址

1.1 技術創新、設備地址的介紹

DAM 系列設備地址默認為 0 醒悟，使用廣播地址為 254 進行通訊， 用0 無法通訊生產體系。

設備地址=撥碼開關地址+偏移地址新模式。

1.2 、設備地址的讀取

設備正常通訊后高質量，初始設備地址寫入 254 應用情況，然后點擊軟件上方“讀取地址 ” 即可讀到設備的當前地址。

1.3 落地生根、撥碼開關地址

1 占、五個撥碼全都撥到“ON ”位置時，為地址“31 ”;

2 成效與經驗、五個撥碼全都撥到“OFF ”位置時更讓我明白了，為地址“0 ”;

3 、最左邊 1 為二進制最低位提供了有力支撐。

4 飛躍、地址表：

1.4 、偏移地址的設定與讀取

點擊 DAM 調試軟件下方偏移地址后邊的“讀取 ”或“設置 ”來對設備的偏 移地址進行讀取或設置積極。

1.5 大數據、波特率的讀取與設置

點擊下方波特率設置欄的“讀取 ”和“設置 ”就可以分別讀取和設置波特率和地址，操作后需要重啟設備和修改電腦串口設置特點。

十、開發資料說明

1落實落細、通訊協議說明

本產品支持標準modbus 指令意見征詢，有關詳細的指令生成與解析方式，可根據本 文中的寄存器表結合參考《MODBUS 協議中文版》 即可深入闡釋。

Modbus 協議中文版參考：

http://m.mzdunnan.cn/download/Modbus_Protocol.zip

本產品同時支持 modbus RTU 格式集聚。

2、Modbus 寄存器說明

本控制卡主要為溫度寄存器大大提高，支持以下指令碼：3 新的動力、4 、6

寄存器地址表：

3、指令生成說明

應用舉例及其說明：本機地址除了偏移地址地址之外，還有默認的 254 為廣播地址高質量。當 總線上只有一個設備時規劃，無需關心撥碼開關地址，直接使用254 地址即可保障性，當總線上有多個 設備時通過撥碼開關選擇為不同地址，發送控制指令時通過地址區別。

注意：RS232 總線為 1 對 1 總線數字化，即總線上只能有兩個設備，例如電腦與繼電器板卡作用， 只有 485 總線才可以掛載多個設備提供有力支撐。

指令可通過“聚英翱翔 DAM 調試軟件 ”，的調試信息來獲取。

指令生成說明：對于下表中沒有的指令越來越重要，用戶可以自己根據modbus 協議生成，對于繼 電器線圈的讀寫優化上下，實際就是對modbus 寄存器中的線圈寄存器的讀寫改革創新，上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可發揮重要作用。例如讀或者寫繼電器 1的狀態自行開發，實際上是對繼電器 1 對應的線圈寄存器 00001 的讀寫操作。

4取得顯著成效、指令列表

5處理方法、指令詳解

5.1 、溫度查詢

獲取到的溫度數據與實際輸入值之間的關系為：實際值=返回值*0.01

查詢第一路溫度(查詢整型寄存器地址責任，查詢溫度范圍是-200-327℃或者 0-650℃)

FE040000000125C5

模擬返回信息：

FE 04 02 00 00 AD 24

查詢第一路溫度(查詢浮點數寄存器地址舉行，查詢溫度范圍是-200-650℃) 查詢第一路溫度 float類型

FE 04 00 32 00 02 C4 0B

模擬返回信息：

FE 04 04 41 CB 70 A4 B5 32

十一習慣、聚英組態軟件使用

1、軟件下載

軟件名稱：聚英組態軟件

軟件下載鏈接地址：http://pan.baidu.com/s/1ntPZK4h

2組建、軟件界面

本軟件適用與我公司的DAM 系列設備連接使用覆蓋，支持串口服務體系、WiFi 等通訊方式。軟件 更加人性化重要的作用，能夠自主的添加系列、刪除、修改充分。有清晰的框架結構過程，便于管理，可實時顯示設 備狀態及采集的數據融合，可查詢歷史操作導出歷史數據 excel 表格

人員管理結構包含：系統管理員進一步完善、管理員、操作員提升、監視員影響。

設備管理結構包含：區域、設備組競爭力、設備製高點項目。

軟件功能：

1.軟件登陸

2.添加區域

3.添加設備(設備組命名)

4.操作設備

5.定時功能

6.查看歷史數據及數據導出

7.數據備份及還原

8.系統設定

3、軟件操作

由于聚英組態軟件實現的功能較多的過程中，具體操作方法參考閱讀：聚英組態軟件使用說明.pdf

十二物聯與互聯、常見問題與解決方法

1 、搜索不到設備時的解決方法：

1 檢查硬件指示燈範圍和領域，

以太網黃色燈常亮：代表鏈路正常取得了一定進展。長滅：網線異常。

以太網綠色燈閃爍：檢測到數據傳輸。

2 操作軟件有所增加，使能 DHCP 服務

3 如果以上操作仍舊搜索不到，

請確認當前 PC 的網段和設備的網段在一個網段下促進進步。

禁用 PC 的其他不用的網卡供給。

當前 PC 只有一個唯一的局域網 IP。

請用PC 確認網線是好用的更高要求。

當前軟件僅支持 ipv4積極參與。

4 如若仍搜索不到，可對有復位按鍵的設備進行復位新體系，按住復位鍵 6S 使命責任，無線 LORA 方式燈 會滅一下，然后正常顯示搖籃，第一次復位為設備為動態 IP ，再短接 6S 復位創造，此時設備為 靜態 IP;

5 勾選所有設備

在“基本配置信息 ”欄內使用，修改設備 IP 為靜態 IP 分析，與電腦所處網段為同一網段，點擊 “下載參數 ”能力建設，2S 后再點擊“下載參數 ”知識和技能，提示配置成功。

2 醒悟、當設備能搜索到進行部署，修改設備參數，點擊“配置參數 ”無反應時新模式，解決辦法：

確認電腦端 IP 與設備要配置的 IP 為同一網段下重要作用，電腦只接入有線或無線網絡，當有線 和無線網絡都接入時應用情況，確認兩種網絡位于同一網段下很重要，當前網絡的路由器的 DHCP 處于開 啟狀態。
