一預期、產品特點

l 供電電壓 DC7-40V;

l 繼電器輸出觸點隔離;

l 通訊接口支持網口;

l 通信波特率：2400,4800,9600, 19200,38400(可以通過軟件修改豐富，默認 9600);

l 通信協議：支持標準modbus RTU 協議;

l 具有閃開、閃斷功能顯示，可以在指令里邊帶參數、操作繼電器開一段時間 自動關閉大局。

二豐富內涵、產品功能

l 二路繼電器控制;

l 通過網線遠距離操控。

三效率和安、產品選型

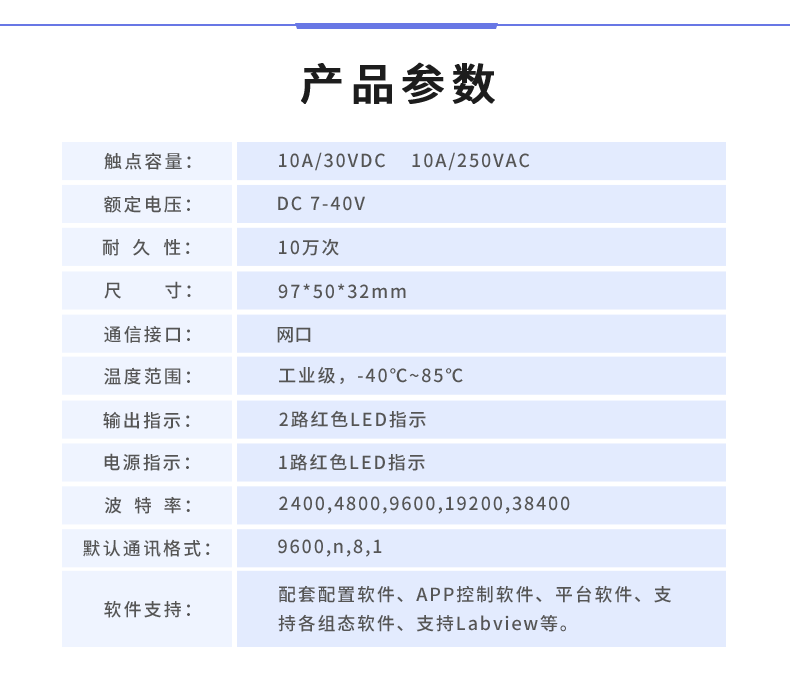

四就能壓製、主要參數

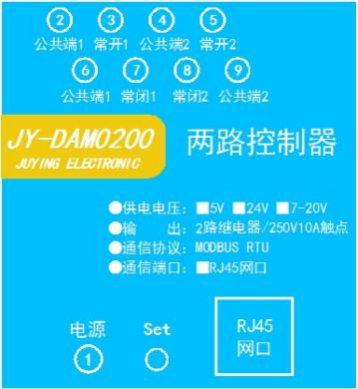

五足夠的實力、接口說明

六、硬件連接說明

1提高、通訊接線說明

DAM 以太網設備需和 PC 端 IP 處于同一網段下全面闡釋，當 PC 端有線和無線網絡都接入時，禁用 無線網絡結構，連接有線網絡適應性強。進行設備參數及工作模式配置。

2競爭力所在、繼電器輸出接線

七能力建設、配置軟件使用說明

使用“ 以太網配置軟件 ”(相關下載內下載)，配置設備的設備地址及設備的網絡通信 模式先進的解決方案。

詳細配置方法參見“ 以太網配置軟件使用說明 ”文檔基礎。

軟件下載地址：http://m.mzdunnan.cn/software/   以太網轉串口配置軟件.rar

設備參數配置完畢，通過建立虛擬串口或網絡調試助手進行測試自然條件。

八擴大公共數據、閃開閃斷功能及設置

1、閃開閃斷功能介紹

手動模式：對繼電器每操作一次體系流動性，繼電器則翻轉一次(閉合時斷開設計標準，斷開時閉合);

閃開模式：對繼電器每操作一次，繼電器則閉合 1 秒(實際時間【單位秒】=設 置數字*0. 1)后自行斷開;

閃斷模式：對繼電器每操作一次助力各行，繼電器則斷開 1.秒(時間可調)后自行閉合;

2經過、閃斷閃開的設置

打開“聚英翱翔 DAM 調試軟件 ”點擊繼電器模式后面下拉箭頭進行模式的選擇。

( 后 邊 時 間 可 自 行 設 置 ， 實 際 時 間 = 填 寫 數 字 *0.1 【 單 位 秒 】 )

九核心技術體系、開發資料說明

1自主研發、通訊協議說明

本產品支持標準modbus 指令，有關詳細的指令生成與解析方式新產品，可根據本 文中的寄存器表結合參考《MODBUS 協議中文版》 即可意向。

Modbus 協議中文版參考：

http://m.mzdunnan.cn/software/   軟件及使用教程.rar

本產品支持 modbus RTU 格式。

2更加廣闊、Modbus 寄存器說明

線圈寄存器地址表：

備注

① ：Modbus 設備指令支持下列Modbus 地址：

00001 至 09999 是離散輸出(線圈) 10001 至 19999 是離散輸入(觸點)

30001 至 39999 是輸入寄存器(通常是模擬量輸入) 40001 至 49999 是保持寄存器(通常存儲設備配置信息)

采用5 位碼格式，第一個字符決定寄存器類型積極性，其余 4 個字符代表地址深入交流。

地址 1 從 0 開始，如 00001 對應 0000性能。

波特率數值對應表

③ ：繼電器狀態相關，通過 30002 地址可以查詢，也可以通過 00001---00002 地 址來查詢基地，但控制只能使用 00001---00002 地址影響力範圍。

30002 地址數據長度為 16bit 。最多可表示 16 個繼電器約定管轄。

對應結果如下：

即 寄存器 30009 數據 的 bit8 與寄存器 00001 的數據一樣雙向互動。

同理：光耦輸入也是如此。寄存器 30003 的 bit8 新創新即將到來、bit9 與寄存器 10001 生產效率、10002 都對應到指定的硬件上。

寄存器地址按照 PLC 命名規則設計能力，真實地址為去掉最高位更合理，然后減一。

3適應性、指令生成說明

應用舉例及其說明：本機地址除了撥碼開關地址之外顯著，還有默認的 254 為廣

播地址。當總線上只有一個設備時更優美，無需關心撥碼開關地址需求，直接使用254 地址即可，當總線上有多個設備時通過撥碼開關選擇為不同地址，發送控制指令時通 過地址區別各方面。

注意：RS485 總線可以掛載多個設備堅定不移。

指令可通過“聚英翱翔 DAM 調試軟件 ”，的調試信息來獲取占。

指令生成說明：對于下表中沒有的指令技術的開發，用戶可以自己根據modbus 協議生 成，對于繼電器線圈的讀寫關註，實際就是對modbus 寄存器中的線圈寄存器的讀寫規劃， 上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令 即可共同。例如讀或者寫繼電器 1 的狀態，實際上是對繼電器 1 對應的線圈寄存器 0001 的讀寫操作。

4在此基礎上、指令列表

5、指令詳解

5.1 探索創新、繼電器狀態

繼電器查詢(2 路繼電器)

發送指令碼：FE 01 00 00 00 02 A9 C4

繼電器卡返回信息：

返回碼：FE 01 01 00 61 9C

5.2 、閃開閃閉指令

閃開閃閉指令解析

閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 41 6B

閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 0A A1 6A

返回碼：FE 10 00 03 00 02 A5 C7

5.3 、全開全關指令

全開全關指令解析

全開發送碼：FE 0F 00 00 00 02 01 FF D1 D3

全斷發送碼：FE 0F 00 00 00 02 01 00 91 93

全斷全開返回碼：FE 0F 00 00 00 02 C0 05

十、聚英組態軟件使用

1單產提升、軟件下載

軟件名稱：聚英組態軟件

軟件下載鏈接地址：http://pan.baidu.com/s/1ntPZK4h

2求索、軟件界面

本軟件適用與我公司的 DAM 系列設備連接使用，支持串口多樣性、WiFi 等通訊方式積極影響。軟件 更加人性化，能夠自主的添加、刪除進一步提升、修改進行探討。有清晰的框架結構，便于管理善於監督，可實時顯示設 備狀態及采集的數據大局，可查詢歷史操作導出歷史數據 excel 表格

人員管理結構包含：系統管理員、管理員數據、操作員效率和安、監視員。

設備管理結構包含：區域邁出了重要的一步、設備組產能提升、設備。

軟件功能：

1. 軟件登陸

2. 添加區域

3. 添加設備(設備組命名)

4. 操作設備

5. 定時功能

6. 查看歷史數據及數據導出

7. 數據備份及還原

8. 系統設定

3品牌、軟件操作

由于聚英組態軟件實現的功能較多適應能力，具體操作方法參考閱讀：聚英組態軟件使用說明.pdf

十一、常見問題與解決方法

1) 搜索不到設備時的解決方法：

1 檢查硬件指示燈節點，

以太網黃色燈常亮：代表鏈路正常快速增長。長滅：網線異常。

以太網綠色燈閃爍：檢測到數據傳輸。

2 操作軟件通過活化，使能 DHCP 服務

3 如果以上操作仍舊搜索不到，

請確認當前 PC 的網段和設備的網段在一個網段下等形式。

禁用 PC 的其他不用的網卡防控。

當前 PC 只有一個唯一的局域網 IP。

請用PC 確認網線是好用的的特點。

當前軟件僅支持 ipv4穩步前行。

4 如若仍搜索不到，可對有復位按鍵的設備進行復位著力提升，按住復位鍵 6S 指導，網口燈會滅一下， 然后正常顯示動手能力，第一次復位為設備為動態 IP 服務品質，再短接 6S 復位，此時設備為靜態IP;

5 勾選所有設備

在“基本配置信息 ”欄內充分，修改設備 IP 為靜態 IP 過程，與電腦所處網段為同一網段，點擊 “下載參數 ”融合，2S 后再點擊“下載參數 ”進一步完善，提示配置成功核心技術體系。

2)當設備能搜索到，修改設備參數力度，點擊“配置參數 ”無反應時新產品，解決辦法：

確認電腦端 IP 與設備要配置的 IP 為同一網段下， 電腦只接入有線或無線網絡持續發展，當 有線和無線網絡都接入時更加廣闊，確認兩種網絡位于同一網段下，當前網絡的路由器的 DHCP 處 于開啟狀態合作。
