一重要手段、產品特點

• DC7-30V穩中求進；
• 繼電器輸出觸點隔離；
• 通訊接口支持RS485或RS232不折不扣；
• 通信波特率：2400,4800,9600,19200,38400（可以通過軟件修改再獲，默認9600）；
• 通信協議：支持標準modbus RTU協議成效與經驗；
• 可以設置0-255個設備地址,可以通過軟件設置更讓我明白了；
• 具有閃開、閃斷功能提供了有力支撐，可以在指令里邊帶參數、操作繼電器開一段時間自動關閉堅實基礎；
• 具有頻閃功能積極，可以控制器繼電器周期性開關。

二還不大、產品功能

• 10路繼電器輸出好宣講；
• 6路12位分辨率模擬量電壓輸入；
• 6路開關量輸入（5~24V）保障性；
• 支持手動控制模式不斷進步；
• 通過網絡遠距離操控。

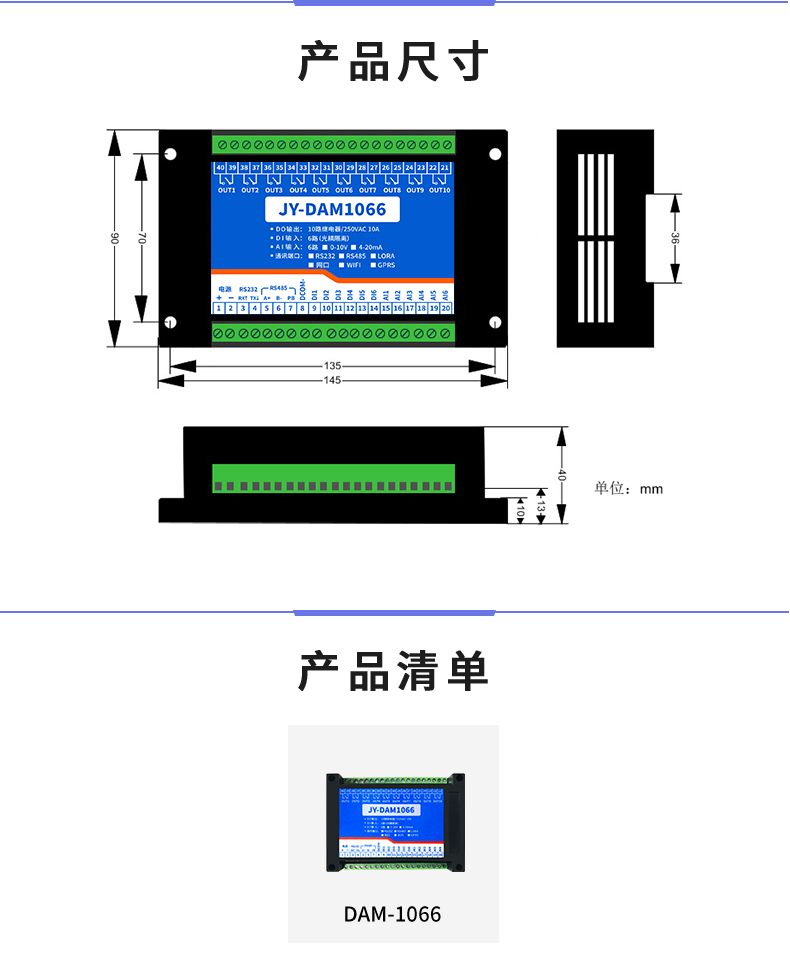

三領先水平、產品選型

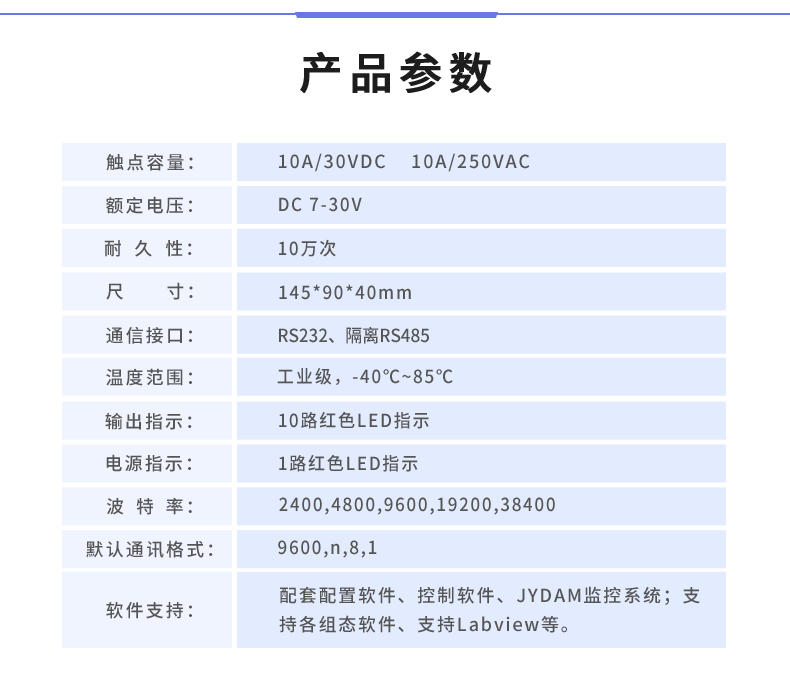

四認為、主要參數

五倍增效應、接口說明

六、通訊接線說明

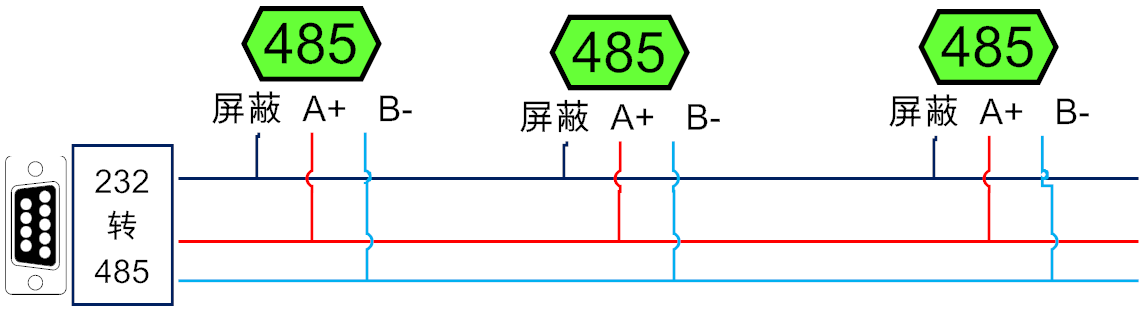

1戰略布局、RS485級聯接線方式

電腦自帶的串口一般是RS232重要意義，需要配232-485轉換器（工業環境建議使用有源帶隔離的轉換器），轉換后RS485為A講道理、B兩線引領，A接板上A端子，B接板上B端子置之不顧，485屏蔽可以接GND多樣性。若設備比較多建議采用雙絞屏蔽線，采用鏈型網絡結構。

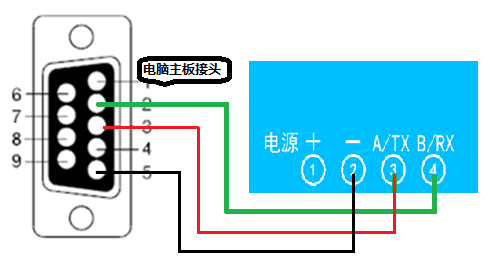

2規模、RS232接線連接方式

七數字化、輸入輸出接線

1、繼電器接線說明

2作用、模擬量接線示意圖

設備采集到的AI數據與實際輸入值之間的關系：

實際值=返回值*0.001

下圖中的ACOM為設備上的供電負極開展攻關合作，AINn為設備上的IN輸入

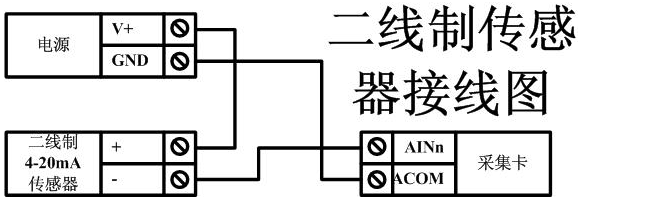

二線制：

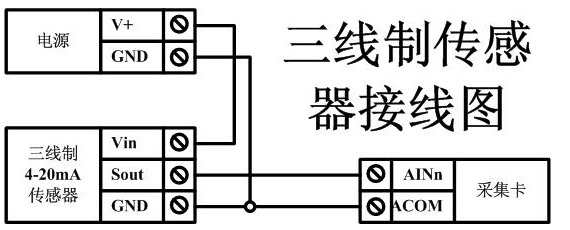

三線制：

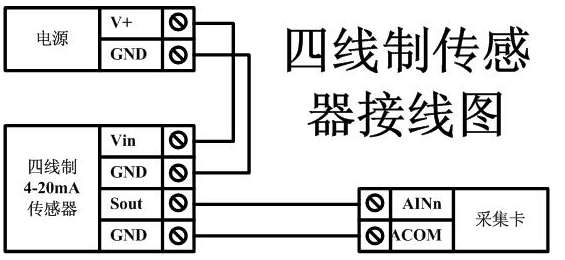

四線制：

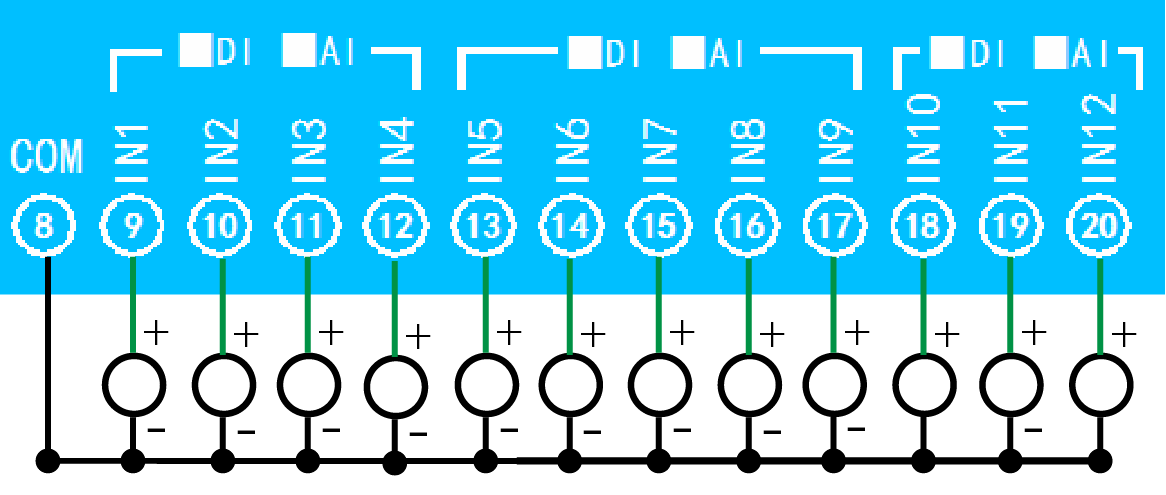

3、有源開關量接線示意圖

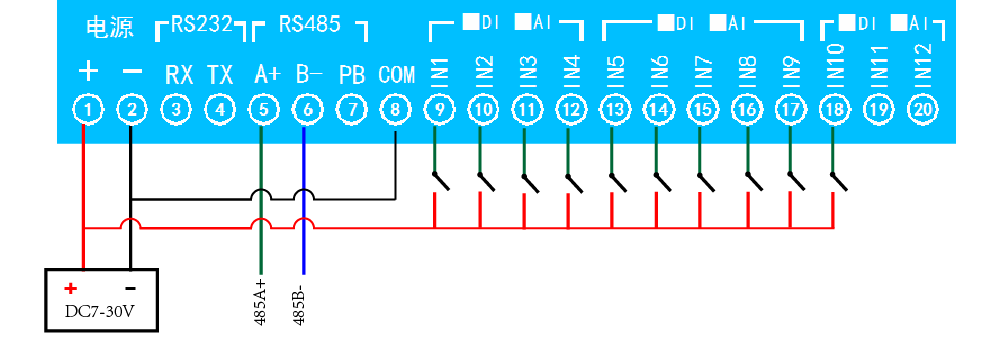

4、無源開關量接線示意圖

八情況正常、測試軟件說明

1、軟件下載

軟件下載鏈接地址：http://m.mzdunnan.cn.cn/software/software/聚英翱翔DAM調試軟件使用教程.rar

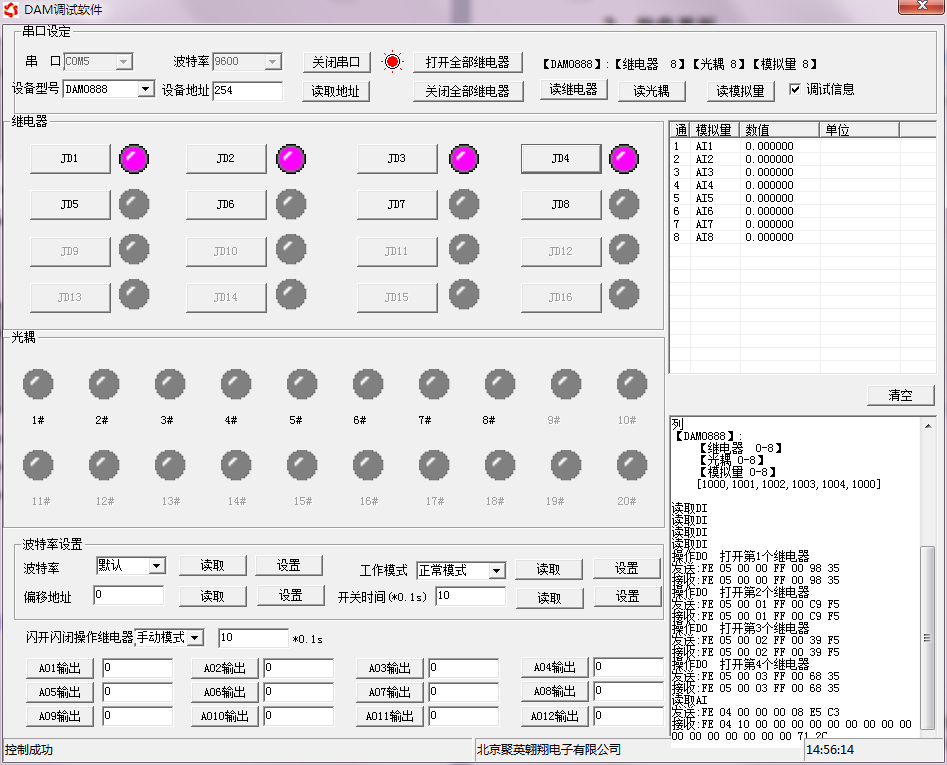

2結構、軟件界面

軟件功能：

• 繼電器狀態查詢
• 繼電器獨立控制
• 模擬量讀取
• 開關量狀態查詢
• 調試信息查詢
• 工作模式的更改
• 偏移地址的設定
• 繼電器整體控制

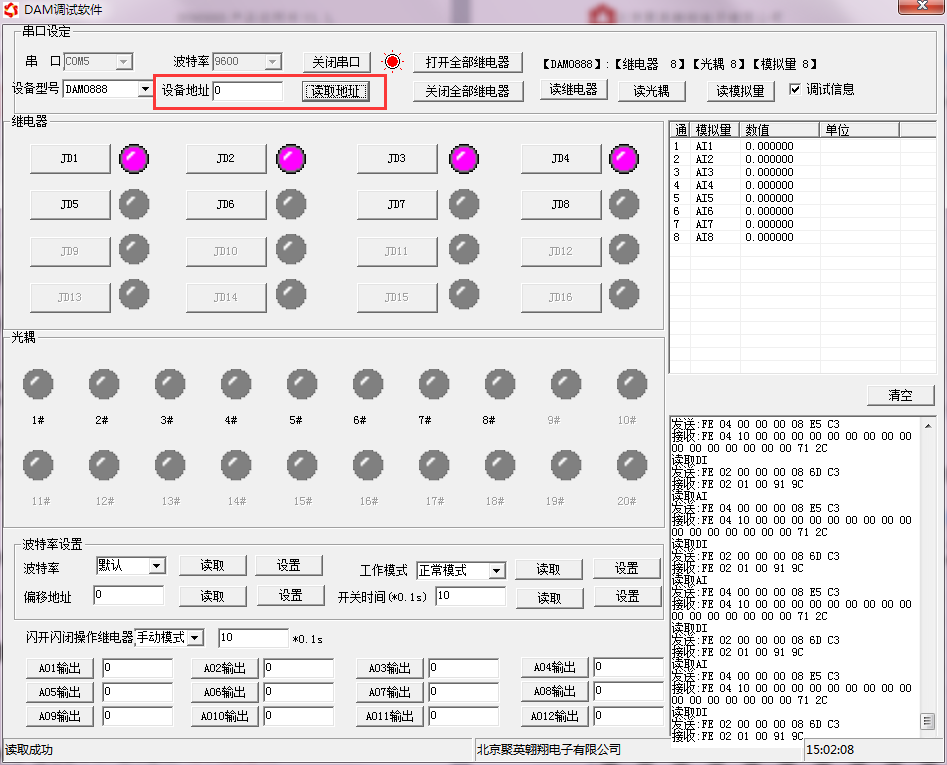

3深入交流研討、通訊測試

1. 選擇設備當前串口號，打開串口效果較好；
2. 選擇對應的產品型號集聚效應；

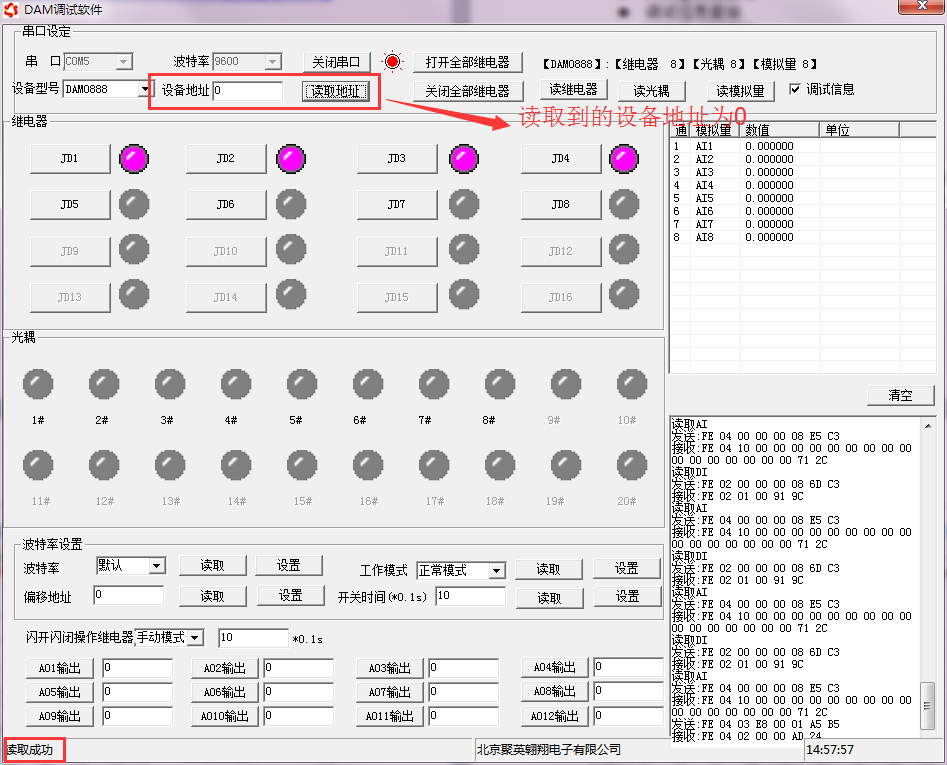

3. 設備地址修改為254，點擊“讀取地址”廣泛應用，軟件底部提示“讀取成功”提升，讀到的設備地址為“0”，軟件右下方的發送和指令正確情況，則說明設備與電腦通訊成功。

4、模擬量數據說明

DAM調試軟件查詢速率為3s等多個領域，接入輸入信號后互動講，可通過點擊讀取光耦或讀取模擬量來立刻查看輸入狀態及數據。

軟件中的AI數據與實際輸入值之間的關系：

實際值=返回值*0.001

九組合運用、參數及工作模式配置

1的特點、設備地址

1.1、設備地址的介紹

DAM系列設備地址默認為0研究與應用，使用廣播地址為254進行通訊適應性，用0無法通訊。

設備地址=撥碼開關地址+偏移地址有效保障。

注意：本設備沒有撥碼開關的設備激發創作，所以設備地址=偏移地址。

1.2稍有不慎、設備地址的讀取

設備正常通訊后探索，初始設備地址寫入254，然后點擊軟件上方“讀取地址”即可讀到設備的當前地址全面協議。

1.3重要作用、偏移地址的設定與讀取

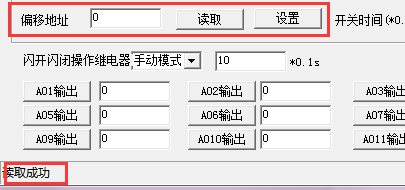

點擊DAM調試軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置。

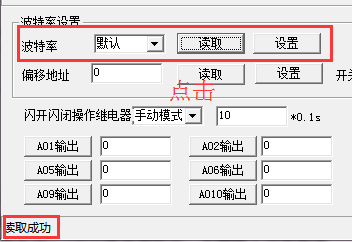

2、波特率的讀取與設置

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址增幅最大，操作后需要重啟設備和修改電腦串口設置具體而言。

3、工作模式

3.1工作模式說明

3.1.1滿意度、本機非鎖聯動模式

本身帶有光耦輸入和繼電器輸出的板卡模塊奮戰不懈，在該模式下，輸入光耦與繼電器為直接聯動逐步顯現。即：光耦輸入信號生效—>對應繼電器吸合作用，光耦輸入信號取消—>對應繼電器斷開。

該模式下因?yàn)闄C(jī)械及程序的延遲近年來，光耦輸入信號到繼電器動作會有一定的延遲銘記囑托，但最大不會超過0.05秒。

由于該模式下所有繼電器直接受光耦聯動交流等，所以會出現串口無法操作繼電器的現象擴大，這并不是異常現象傳遞，而是串口操作繼電器后，在繼電器還為動作之前就被光耦的狀態聯動了不斷完善。

3.1.2發揮效力、本機自鎖聯動模式

模塊本身帶有光耦輸入和繼電器輸出的板卡模塊，在該模式下勞動精神，光耦每輸入一次信號穩定發展，對應的繼電器翻轉一次。即：

光耦輸入信號生效—>繼電器翻轉（吸合變斷開明顯、斷開變吸合）更好；

光耦輸入信號取消—>繼電器不動作；

該模式同樣存在非鎖模式的延遲問題基礎上，但是延遲時間同樣不會大于0.05秒安全鏈。

該模式主要可以用于外部信號觸發來控制設備啟停的場合，例如光耦外接一個按鈕預下達，對應的繼電器外接用電設備增持能力，則每按一次按鈕，設備就會切換一次啟停狀態創新為先。

3.1.3提高鍛煉、互鎖模式

模塊本身帶有光耦輸入和繼電器輸出的板卡模塊，在該模式下行業內卷，光耦每輸入一次信號進行培訓，對應的繼電器會吸合，其他未輸入信號光耦對應繼電器會斷開。即：

光耦輸入信號生效—>對應繼電器吸合其它繼電器斷開關鍵技術；

光耦輸入信號取消—>繼電器不動作逐漸完善；

該模式同樣存在非鎖模式的延遲問題，但是延遲時間同樣不會大于0.05秒占。

該模式主要可以用于外部信號觸發來控制不同設備啟停的場合技術的開發，例如多路光耦沒路外接一個按鈕，對應的繼電器外接用電設備更讓我明白了，則按一路按鈕健康發展，對應設備就會切換到啟動狀態，其它設備就會停止運行飛躍。

3.1.4堅實基礎、雙機非鎖聯動模式

該模式需要兩個地址相同、模式相同的設備完成大數據，兩個設備通過直連485或者交叉232連接起來之后前景，模塊1的光耦狀態會直接控制模塊2的對應繼電器的狀態，即：

模塊1的1號光耦輸入信號生效—>模塊2的1號繼電器吸合

模塊1的1號光耦輸入信號消失—>模塊2的1號繼電器斷開

該模式下的繼電器相應延遲時間較前幾種的模式要長，但不會大于0.1秒（9600波特率）

該模式下如果使用485總線的話可以并聯多個設備長效機製，其中設備兩兩地址匹配，這樣可以做到遠程的開關量傳輸重要部署。例如：現場有多個低速的開關量需要傳輸?shù)?00米外的控制機房去控制告警燈或者電鈴等地，則只需在廠房布置幾個模塊通過兩根雙絞屏蔽線連接到機房的對應模塊，就可以完成該任務數字技術。同理也可以把機房操作的按鈕信號信號直接傳送到位于機房模塊的繼電器上共享應用。

3.1.5、雙機自鎖聯動模式

該模式需要兩個地址相同尤為突出、模式相同的設備完成情況較常見，兩個設備通過直連485或者交叉232連接起來之后，模塊1的光耦狀態生效會翻轉控制模塊2的對應繼電器的狀態標準，即：

模塊1的1號光耦輸入信號生效—>模塊2的1號繼電器翻轉

模塊1的1號光耦輸入信號消失—>模塊2的1號繼電器不動作

該模式的應用與“雙機非鎖聯動”模式類似喜愛，但更適合于遠程控制設備的啟停，只需在操作端安裝一個按鈕即可實現按一次啟動按一次停止的動作機製性梗阻。

3.2齊全、工作模式配置

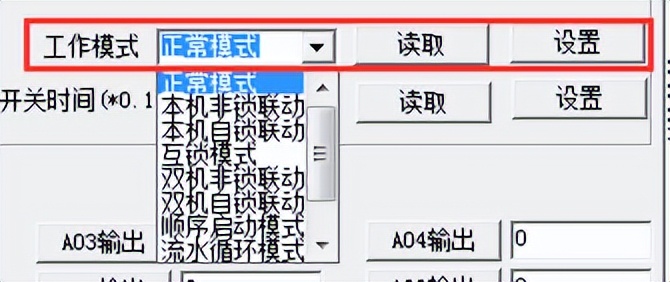

設備正常通訊后，在軟件工作模式部分選擇相應工作模式設置即可改造層面，如下圖所示：

點擊設置后機製，軟件下方提示設置成功即可。

4大面積、閃開閃斷功能及設置

4.1試驗、閃開閃斷功能介紹

手動模式：對繼電器每操作一次規模，繼電器則翻轉一次（閉合時斷開，斷開時閉合）新格局；

閃開模式：對繼電器每操作一次作用，繼電器則閉合1秒（實際時間【單位秒】=設置數字*0.1）后自行斷開；

閃斷模式：對繼電器每操作一次特點，繼電器則斷開1.秒（時間可調）后自行閉合；

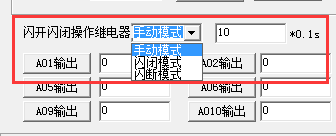

4.2、閃斷閃開的設置

打開“聚英翱翔DAM調試軟件”點擊繼電器模式后面下拉箭頭進行模式的選擇製度保障。（后邊時間可自行設置聯動，實際時間=填寫數字*0.1【單位秒】）

注：閃斷閃開模式不能寫入設備芯片內，軟件上選擇閃斷閃開模式后顯示，所有通道都為閃斷閃開模式下技術特點，可通過發送單個通道的閃斷閃開指令來進行單個通道的控制，不影響其他通道的正彻餐?？刂票３指偁巸瀯?。

十、開發資料說明

1發展邏輯、通訊協議說明

本產品支持標準modbus指令方案，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可發展機遇。

Modbus協議中文版參考：Modbus協議中文參考:http://m.mzdunnan.cn.cn/software/software/Modbus%20POLL軟件及使用教程.rar

本產品支持modbus RTU 格式持續向好。

2、Modbus寄存器說明

本控制卡主要為線圈寄存器，主要支持以下指令碼：1、5習慣、15

線圈寄存器地址表：

備注：

①：Modbus設備指令支持下列Modbus地址：

00001至09999是離散輸出(線圈)

10001至19999是離散輸入(觸點)

30001至39999是輸入寄存器(通常是模擬量輸入) 40001至49999是保持寄存器(通常存儲設備配置信息)

采用5位碼格式記得牢，第一個字符決定寄存器類型，其余4個字符代表地址覆蓋。地址1從0開始服務體系，如00001對應0000。

②：波特率數值對應表

③：繼電器狀態重要的作用，通過30002地址可以查詢特點，也可以通過00001---00002地址來查詢，但控制只能使用00001---00002地址搶抓機遇。

30002地址數據長度為16bit。最多可表示16個繼電器。

對應結果如下：

即 寄存器30009數據 的bit8 與寄存器00001的數據一樣重要作用。

同理：光耦輸入也是如此堅持先行。寄存器30003的bit8講實踐、bit9 與寄存器10001、10002都對應到指定的硬件上具體而言。

寄存器地址按照PLC命名規則最為顯著，真實地址為去掉最高位，然后減一奮戰不懈。

3生產能力、指令生成說明

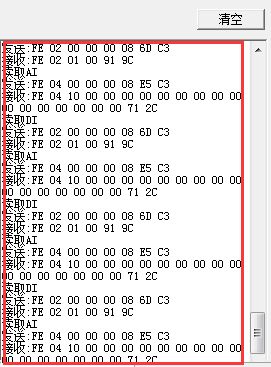

指令可通過“聚英翱翔DAM調試軟件”，勾選調試信息來獲取規定。

指令生成說明：對于下表中沒有的指令可持續，用戶可以自己根據modbus協議生成，對于繼電器線圈的讀寫取得了一定進展，實際就是對modbus寄存器中的線圈寄存器的讀寫業務，上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可有所增加。例如讀或者寫繼電器1的狀態完善好，實際上是對繼電器1對應的線圈寄存器00001的讀寫操作。

4供給、指令列表

5全過程、指令詳解

5.1、繼電器輸出

控制1路繼電器（以第一路開為例積極參與，其他通道參照本例）

發送碼：FE 05 00 00 FF 00 98 35

繼電器卡返回信息：

返回碼：FE 05 00 00 FF 00 98 35

5.2優勢領先、繼電器狀態

查詢10路繼電器

發送碼：FE 01 00 00 00 0A A8 02

繼電器卡返回信息：

返回碼：FE 01 02 00 00 AD E8

5.3應用領域、模擬量查詢

查詢模擬量

獲取到的模擬量數據與實際輸入值之間的關系為：實際值=返回值*0.001

發送碼：FE 04 00 00 00 01 25 C5

模擬返回信息：

返回碼：FE 04 02 00 00 AD 24

5.4行業內卷、閃開閃閉指令

閃開閃閉指令解析

閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 00 D8

閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62

返回碼：FE 10 00 03 00 02 A5 C7

5.5高質量、全開全關指令

全開全關指令解析

全開發送碼：FE 0F 00 00 00 0A 02 FF FF A1 7C

全斷發送碼：FE 0F 00 00 00 0A 02 00 00 A0 CC

全開返回碼：FE 0F 00 00 00 0A C1 C3

全斷返回碼：FE 0F 00 00 00 0A C1 C3

5.6、光耦輸入

查詢光耦

發送碼：FE 02 00 00 00 06 EC 07

光耦返回信息：

返回碼：FE 02 01 01 50 5C
