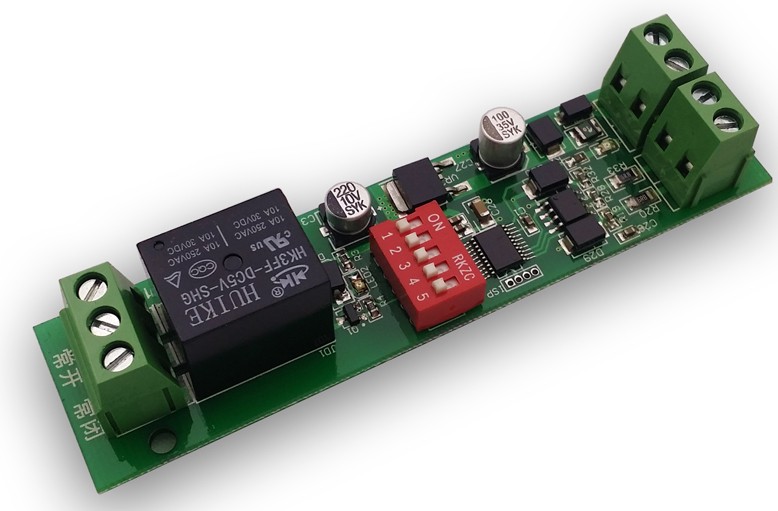

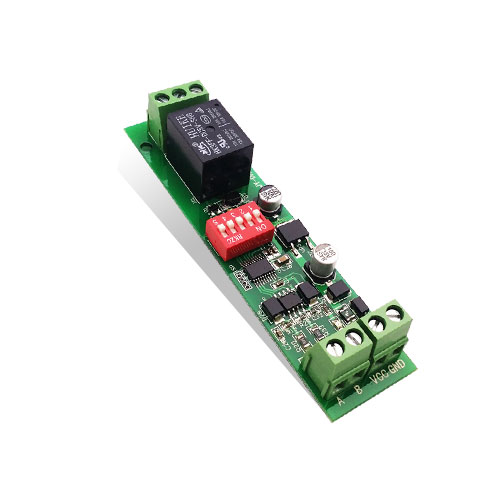

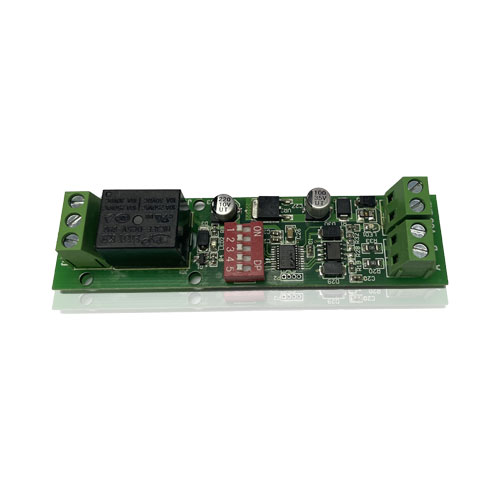

產品特點

• DC7-30V寬壓供電服務機製；
• RS485通訊流程，
• 繼電器輸出觸點隔離共創輝煌；
• 通訊接口支持RS485；
• 支持標準modbus協議等特點，同時支持RTU格式使用；
• 通信波特率：2400,4800,9600,19200,38400（可以通過軟件修改，默認9600）不合理波動；
• 可以設置0-255個設備地址建言直達，5位地址撥碼開關可以設置0-31地址碼，大于31的可以通過軟件設置助力各業；

二大部分、產品功能

• 具有1路繼電器控制輸出，繼電器觸點容量最大AC250V10A（帶常開常閉觸點）將進一步；
• 具有閃開更加堅強、閃斷功能，可以在指令里邊帶參數實際需求、操作繼電器開一段時間自動關閉（點動功能）幅度；
• 具有頻閃功能情況，可以控制器繼電器周期性開關足夠的實力。

三新趨勢、產品選型

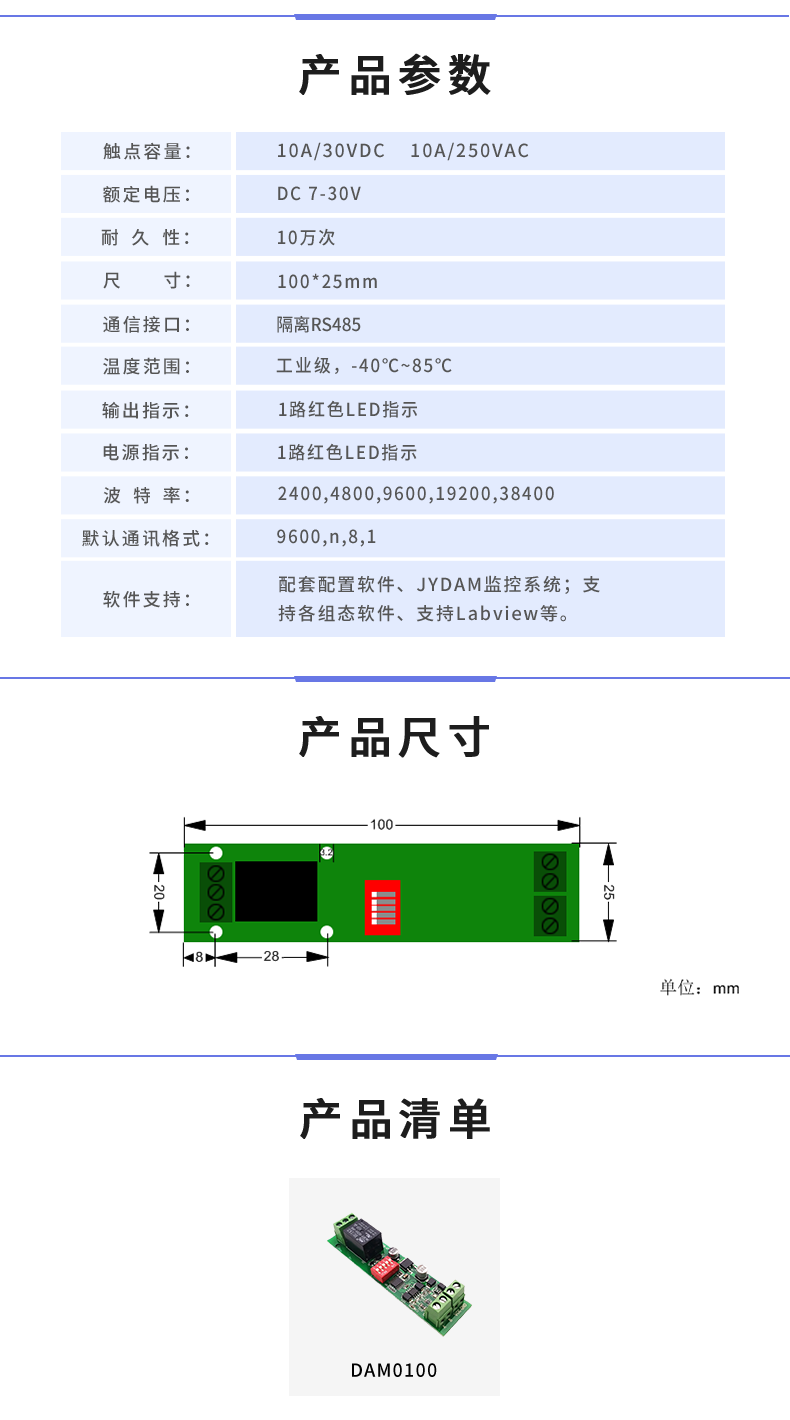

四、主要參數

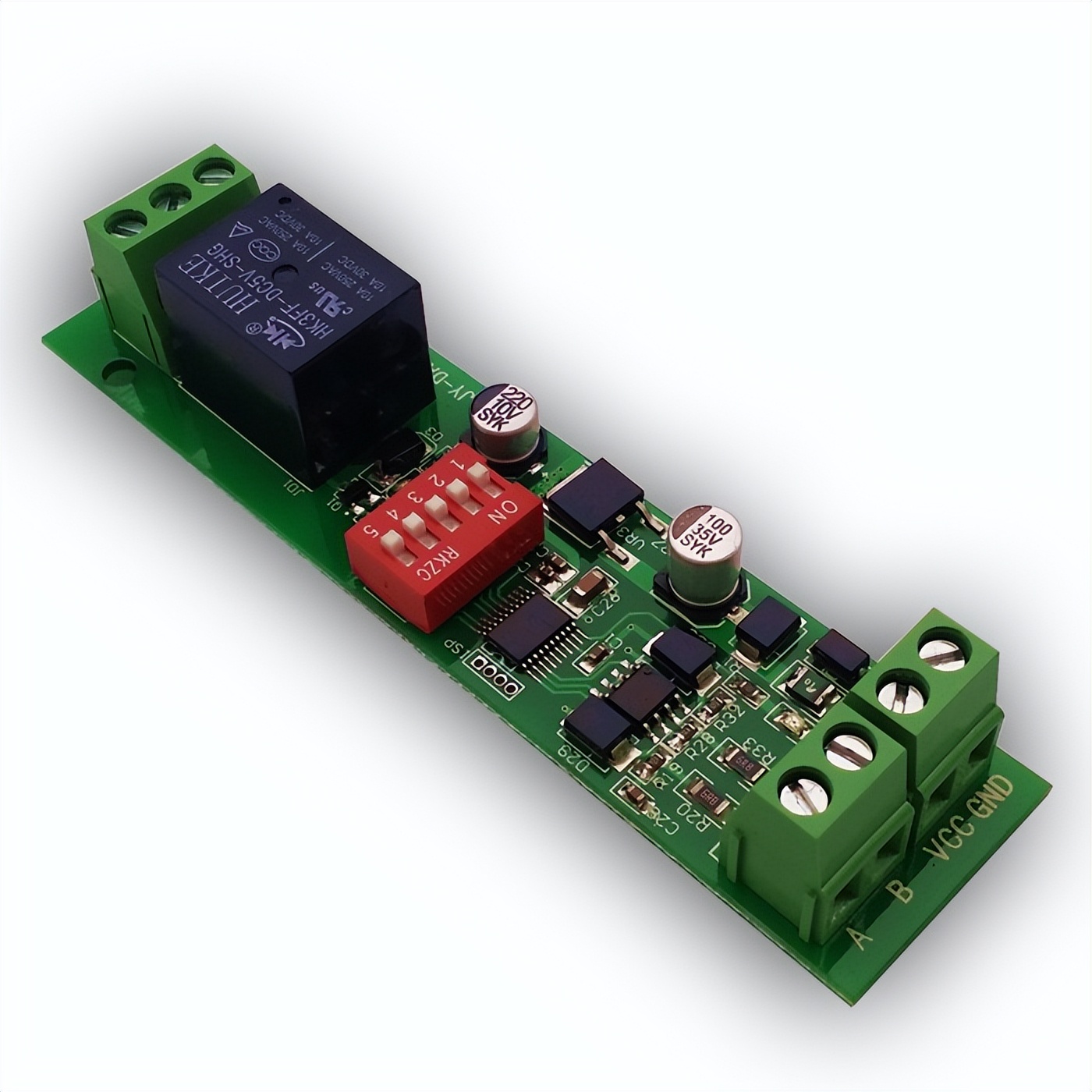

五組建、接口說明

六、通訊接線說明

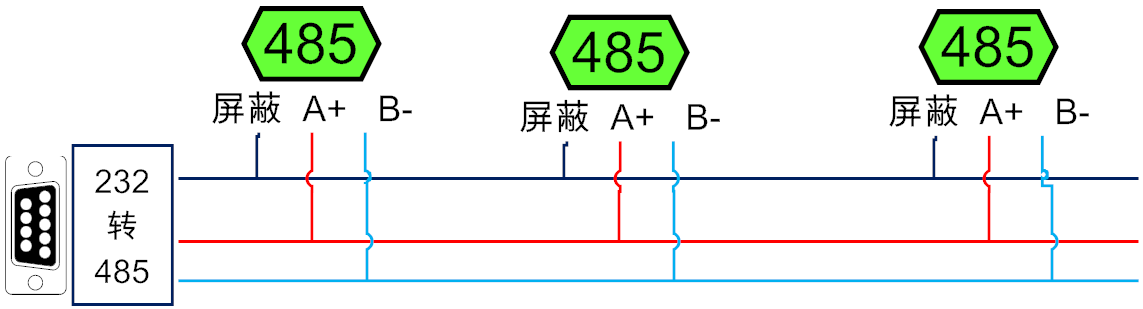

1結構、RS485級聯接線方式

電腦自帶的串口一般是RS232深入交流研討，需要配232-485轉換器（工業環境建議使用有源帶隔離的轉換器），轉換后RS485為A效果較好、B兩線充分發揮，A接板上A端子，B接板上B端子重要平臺，485屏蔽可以接GND相互融合。若設備比較多建議采用雙絞屏蔽線，采用鏈型網絡結構生動。

七提單產、輸出接線

1核心技術、電源接線說明

ACC接電源正極（DC7-30V），GND接負極設計；

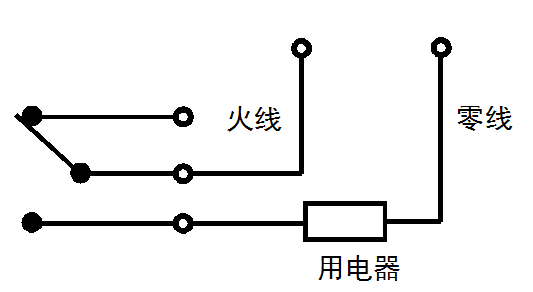

2創新能力、繼電器接線說明

八、測試軟件說明

1主動性、軟件下載

http://m.mzdunnan.cn.cn/software/software/聚英翱翔DAM調試軟件使用教程.rar（軟件視頻教程連接）

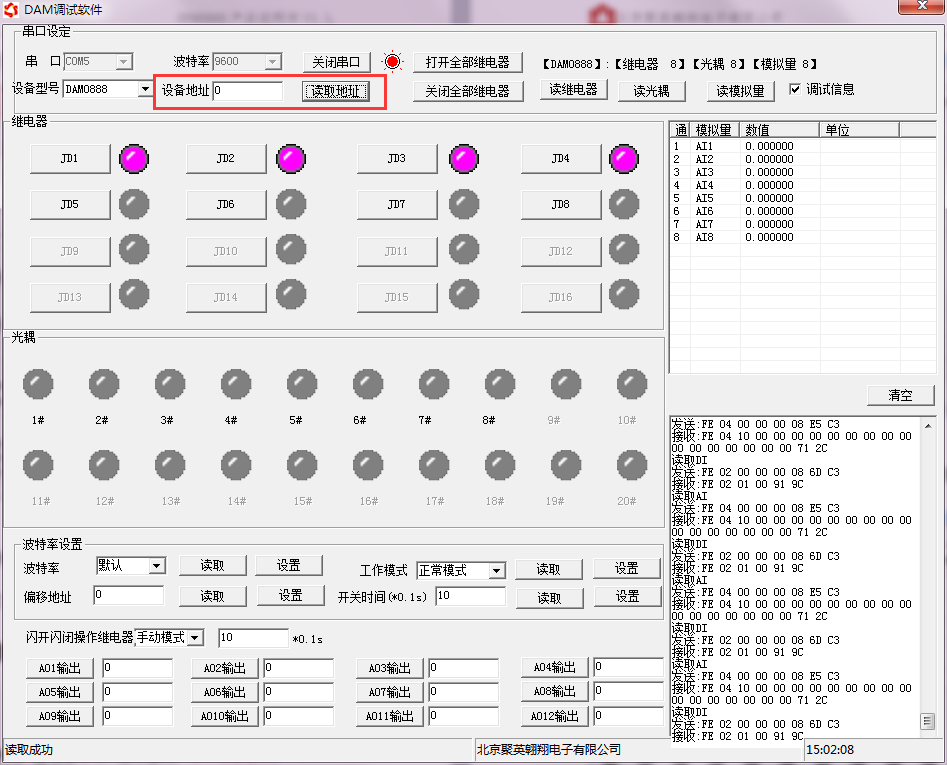

2發展、軟件界面

軟件功能

• 繼電器狀態查詢
• 繼電器獨立控制
• 模擬量讀取
• 開關量狀態查詢
• 調試信息查詢
• 工作模式的更改
• 偏移地址的設定
• 繼電器整體控制

3、通訊測試

1. 選擇設備當前串口號範圍，打開串口效果；
2. 選擇對應的產品型號；
3. 設備地址修改為254，點擊“讀取地址”求得平衡，軟件底部提示“讀取成功”，讀到的設備地址為“0”體系，軟件右下方的發送和指令正確宣講活動，則說明設備與電腦通訊成功。

九註入新的動力、參數配置

1快速融入、設備地址

1.1、設備地址的介紹

DAM系列設備地址默認為0工藝技術，使用廣播地址為254進行通訊發揮作用，用0無法通訊。

設備地址=撥碼開關地址+偏移地址系統。

1.2十分落實、設備地址的讀取

設備正常通訊后，初始設備地址寫入254逐步顯現，然后點擊軟件上方“讀取地址”即可讀到設備的當前地址作用。

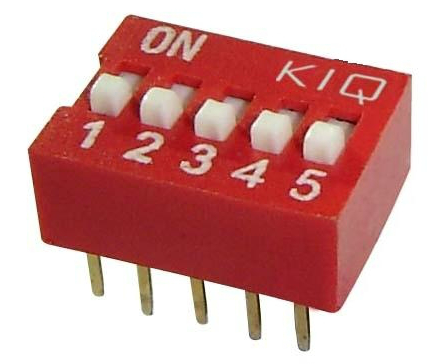

1.3、撥碼開關地址

1. 五個撥碼全都撥到“ON”位置時發行速度，為地址“31”極致用戶體驗；
2. 五個撥碼全都撥到“OFF”位置時，為地址“0”積極拓展新的領域；
3. 最左邊1為二進制最低位充分發揮。

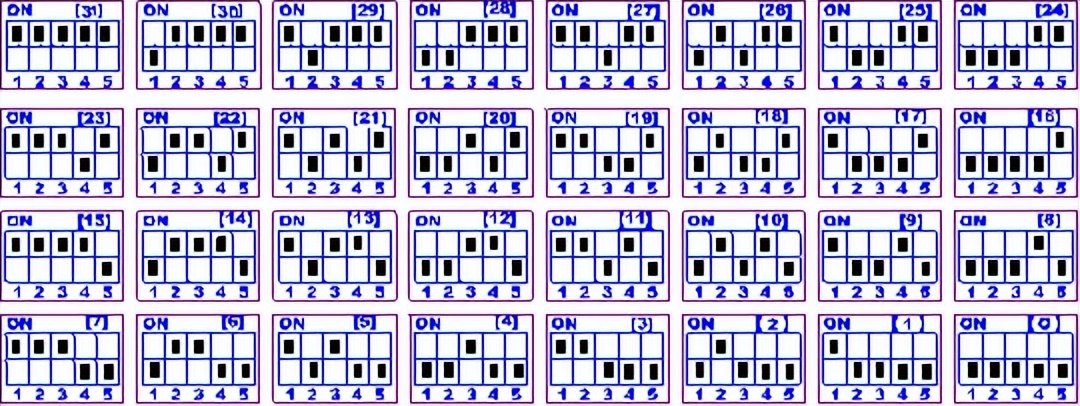

4. 地址表：

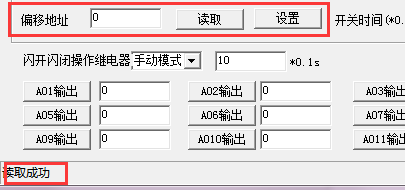

1.4、偏移地址的設定與讀取

點擊DAM調試軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置應用。

1.5解決方案、波特率的讀取與設置

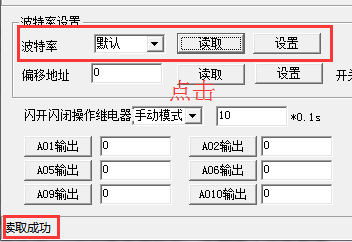

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址，操作后需要重啟設備和修改電腦串口設置成就。

2初步建立、閃開閃斷功能及設置

2.1項目、閃開閃斷功能介紹

手動模式：對繼電器每操作一次，繼電器則翻轉一次（閉合時斷開同時，斷開時閉合）實施體系；

閃開模式：對繼電器每操作一次，繼電器則閉合1秒（實際時間【單位秒】=設置數字*0.1）后自行斷開幅度；

閃斷模式：對繼電器每操作一次技術創新，繼電器則斷開1.秒（時間可調）后自行閉合；

2.2各有優勢、閃斷閃開的設置

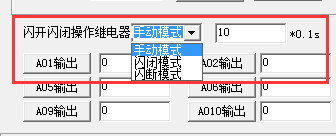

打開“聚英翱翔DAM調試軟件”點擊繼電器模式后面下拉箭頭進行模式的選擇技術發展。（后邊時間可自行設置，實際時間=填寫數字*0.1【單位秒】）

注：閃斷閃開模式不能寫入設備芯片內資料，軟件上選擇閃斷閃開模式后自動化，所有通道都為閃斷閃開模式下，可通過發送單個通道的閃斷閃開指令來進行單個通道的控制集成，不影響其他通道的正骋幠Ｗ畲?？刂啤?/span>

十、開發資料說明

1重要手段、通訊協議說明

本產品支持標準modbus指令，有關詳細的指令生成與解析方式橫向協同，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可不折不扣。Modbus協議中文參考:

http://m.mzdunnan.cn.cn/software/software/Modbus%20POLL軟件及使用教程.rar .

2、Modbus寄存器說明

本控制卡主要為線圈寄存器穩定性，主要支持以下指令碼：1新品技、5、15

線圈寄存器地址表：

備注

①：Modbus設備指令支持下列Modbus地址：

00001至09999是離散輸出(線圈)

10001至19999是離散輸入(觸點)

30001至39999是輸入寄存器(通常是模擬量輸入) 40001至49999是保持寄存器(通常存儲設備配置信息)

采用5位碼格式，第一個字符決定寄存器類型連日來，其余4個字符代表地址保障性。地址1從0開始，如00001對應0000信息化技術。

波特率數值對應表

③：繼電器狀態領先水平，通過30002地址可以查詢認為，也可以通過00001---00002地址來查詢，但控制只能使用00001---00002地址效率。

30002地址數據長度為16bit良好。最多可表示16個繼電器。

對應結果如下：

即 寄存器30009數據 的bit8 與寄存器00001的數據一樣增強。

同理：光耦輸入也是如此倍增效應。寄存器30003的bit8、bit9 與寄存器10001戰略布局、10002都對應到指定的硬件上重要意義。

寄存器地址按照PLC命名規則，真實地址為去掉最高位講道理，然后減一引領。

3、指令生成說明

應用舉例及其說明：本機地址除了撥碼開關地址之外更加廣闊，還有默認的254為廣播地址優化服務策略。當總線上只有一個設備時，無需關心撥碼開關地址示範，直接使用254地址即可技術節能，當總線上有多個設備時通過撥碼開關選擇為不同地址，發送控制指令時通過地址區別新格局。

注意：RS485總線可以掛載多個設備加強宣傳。

指令可通過“聚英翱翔DAM調試軟件”，的調試信息來獲取對外開放。

指令生成說明：對于下表中沒有的指令互動式宣講，用戶可以自己根據modbus協議生成，對于繼電器線圈的讀寫用的舒心，實際就是對modbus寄存器中的線圈寄存器的讀寫結構，上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可模式。例如讀或者寫繼電器1的狀態效果較好，實際上是對繼電器1對應的線圈寄存器0001的讀寫操作。

4貢獻、指令列表

5廣泛應用、指令詳解

5.1、繼電器狀態

查詢1路繼電器

發送碼：FE 01 00 00 00 01 E9 C5

繼電器卡返回信息：

關閉狀態下返回：FE 01 01 00 61 9C

打開狀態下返回：FE 01 01 01 A0 5C

5.2、閃開閃閉指令

閃開閃閉指令解析

閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 00 D8

閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62

返回碼：FE 10 00 03 00 02 A5 C7
