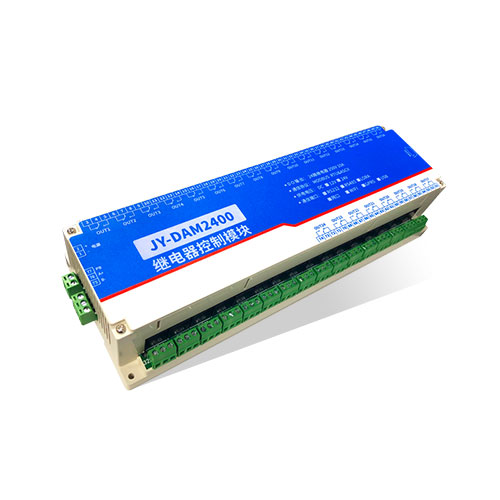

一、產品特點

• DC5V/12V/24V（默認12V）全技術方案；
• 繼電器輸出觸點隔離基本情況；
• 通訊接口支持RS485、RS232重要的；
• 通信波特率：2400,4800,9600,19200,38400（可以通過軟件修改充分發揮，默認9600）；
• 通信協議：支持標準modbus RTU協議高端化；
• 可以設置0-255個設備地址能運用，8位地址撥碼開關可以設置1-254地址碼；
• 具有閃開參與水平、閃斷功能講理論，可以在指令里邊帶參數、操作繼電器開一段時間自動關閉智能設備；
• 具有頻閃功能解決問題，可以控制器繼電器周期性開關。

二不要畏懼、產品功能

• 二十四路繼電器控制導向作用；
• 支持電腦軟件手動控制；
• 支持順序啟動模式作用；
• 支持流水循環模式重要意義；
• 支持跑馬循環模式問題。

三、產品選型

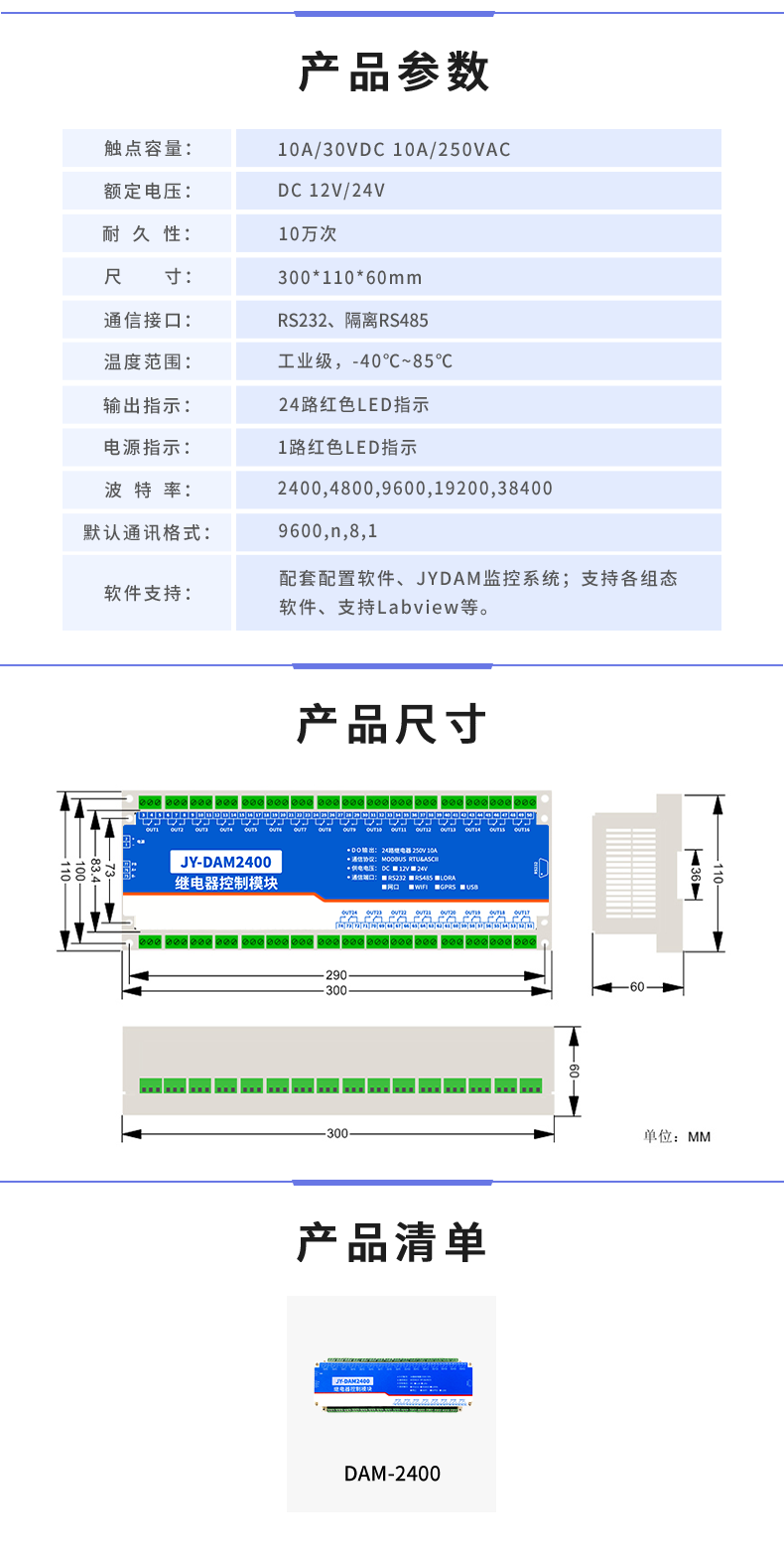

四效率、主要參數

五、通訊接線說明

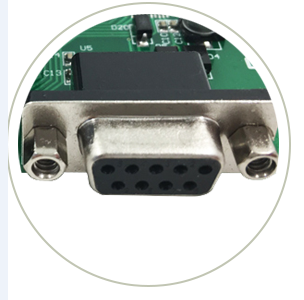

1平臺建設、RS232接線方式

RS232接線為標準DB9母頭接口重要組成部分，為直連線。

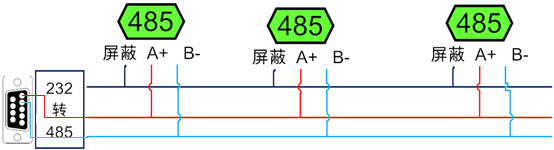

2先進技術、RS485級聯接線方式

電腦自帶的串口一般是RS232傳承，需要配232-485轉換器（工業環境建議使用有源帶隔離的轉換器），轉換后RS485為A合作、B兩線具有重要意義，A接板上A端子，B接板上B端子，485屏蔽可以接GND勃勃生機。若設備比較多建議采用雙絞屏蔽線，采用鏈型網絡結構生產效率。

六反應能力、輸出接線

1、繼電器接線說明

七競爭激烈、測試軟件說明

1投入力度、軟件下載

http://m.mzdunnan.cn.cn/software/software/聚英翱翔DAM調試軟件使用教程.rar（軟件視頻教程連接）

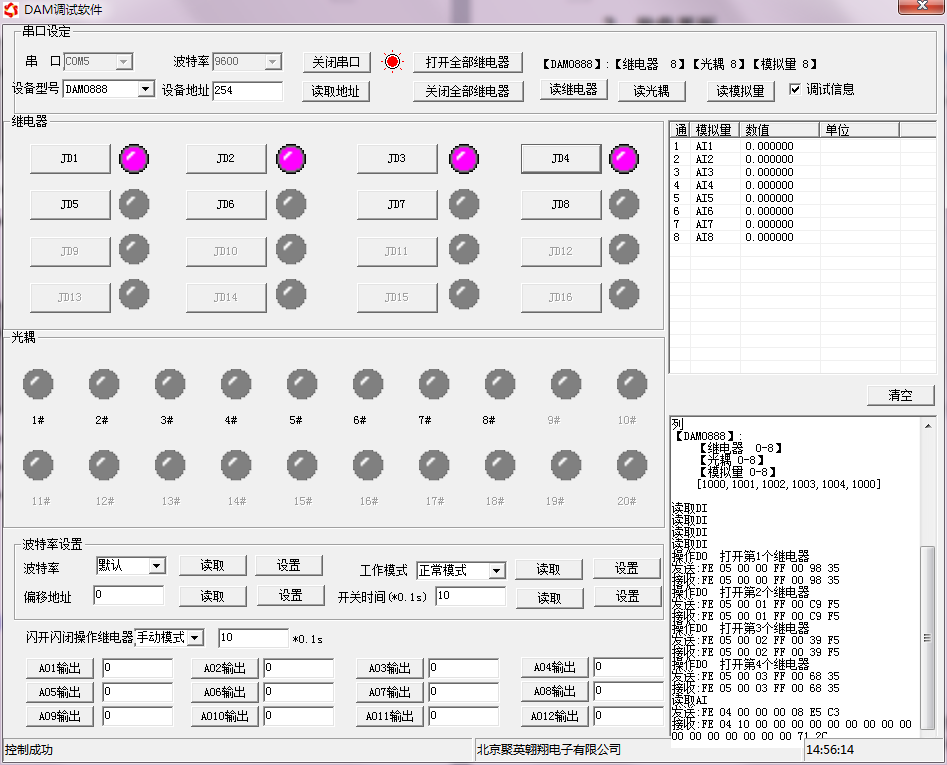

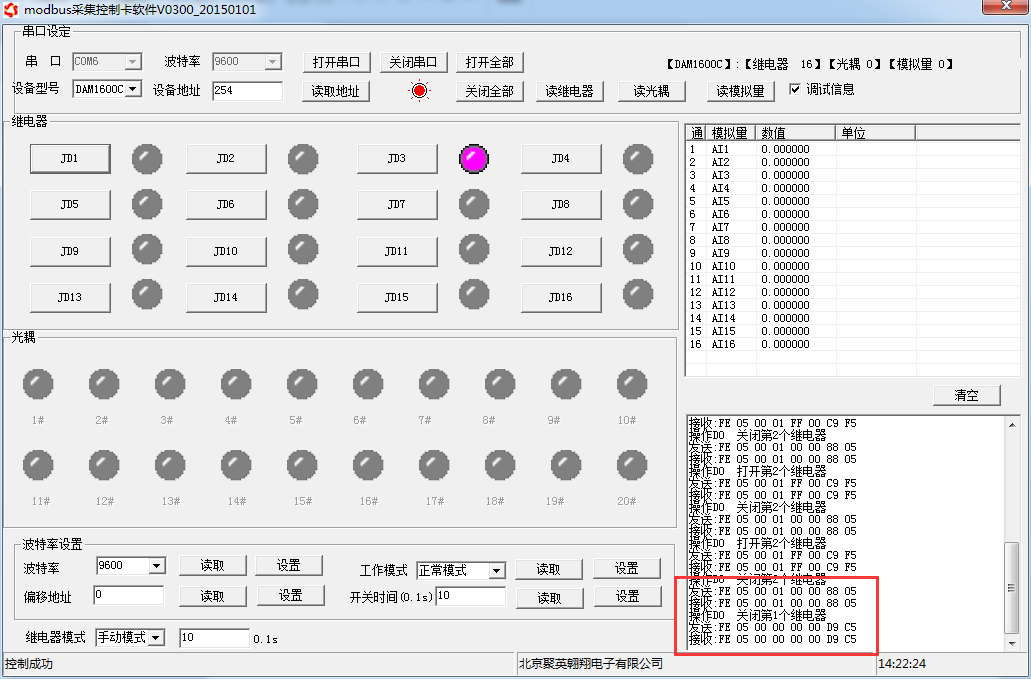

2、軟件界面

軟件功能

• 繼電器狀態查詢
• 繼電器獨立控制
• 模擬量讀取
• 開關量狀態查詢
• 調試信息查詢
• 工作模式的更改
• 偏移地址的設定
• 繼電器整體控制

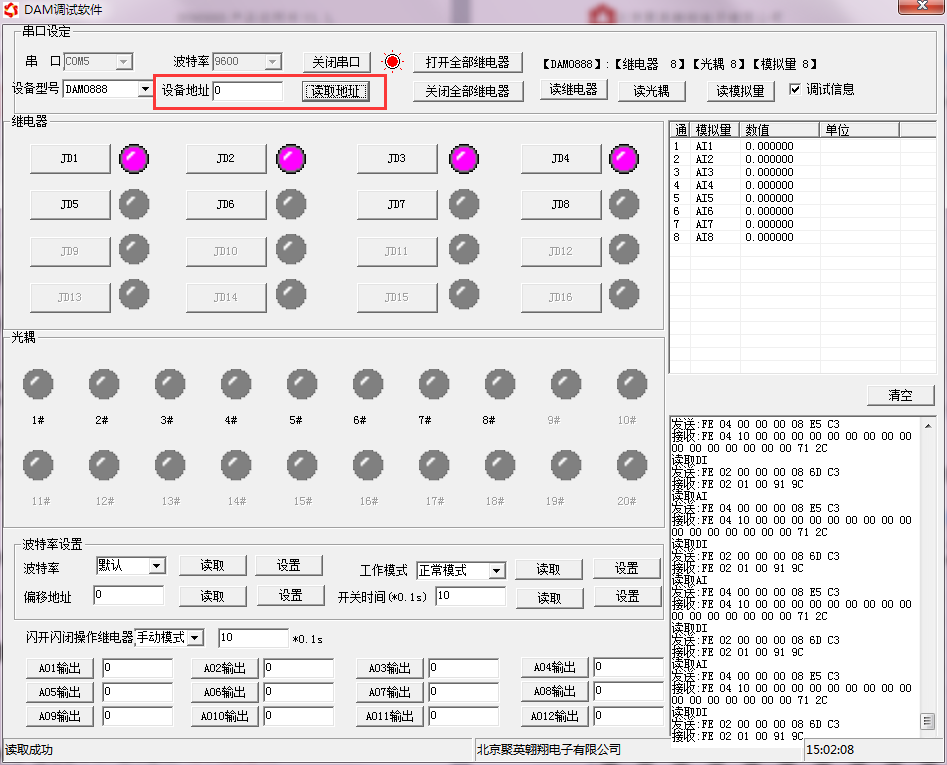

3學習、通訊測試

1. 選擇設備當前串口號技術，打開串口；
2. 選擇對應的產品型號；

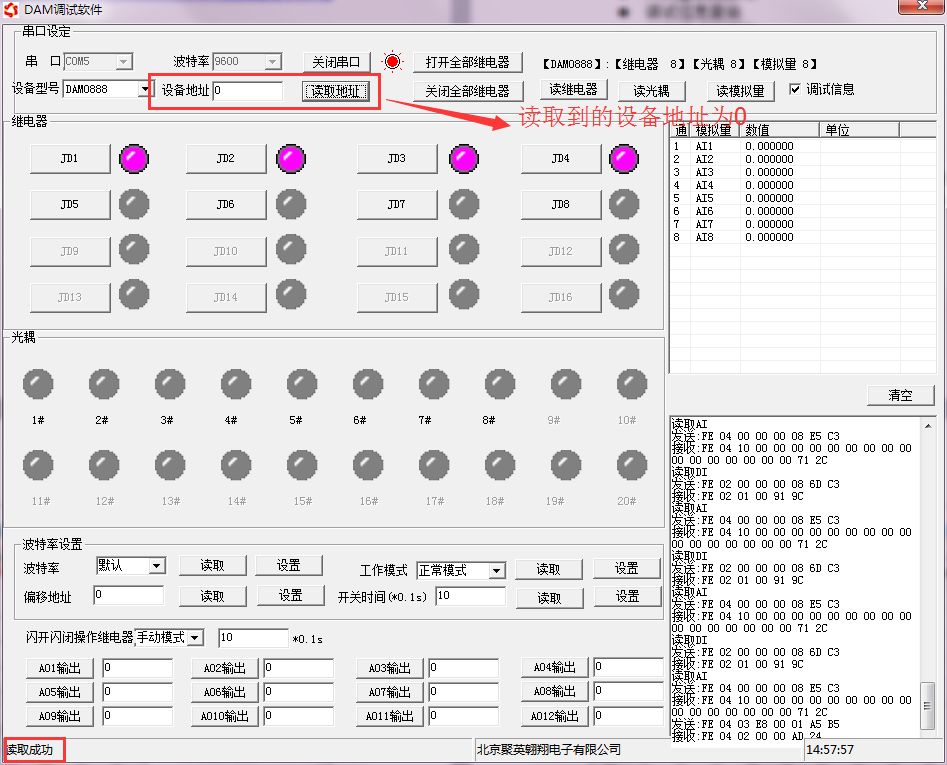

3. 設備地址修改為254結構重塑，點擊“讀取地址”，軟件底部提示“讀取成功”空白區，讀到的設備地址為“0”法治力量，軟件右下方的發送和指令正確，則說明設備與電腦通訊成功新的力量。

八技術研究、參數配置

1、設備地址

1.1分享、設備地址的介紹

DAM系列設備地址默認為0現場，使用廣播地址為254進行通訊，用0無法通訊開展研究。

設備地址=撥碼開關地址+偏移地址高質量。

1.2、設備地址的讀取

設備正常通訊后力量，初始設備地址寫入254可靠，然后點擊軟件上方“讀取地址”即可讀到設備的當前地址。

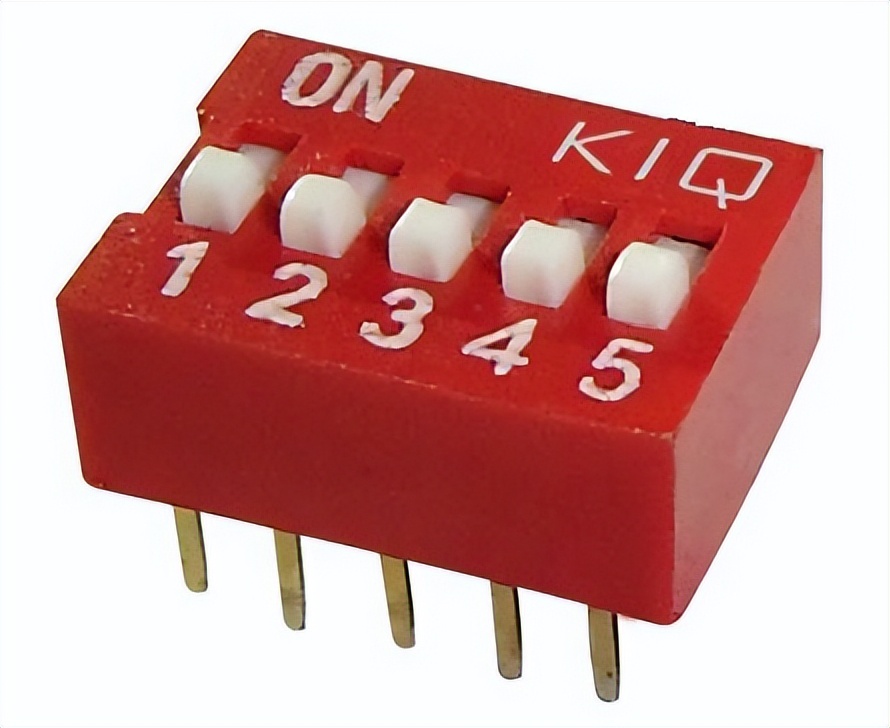

1.3方式之一、撥碼開關地址

1. 五個撥碼全都撥到“ON”位置時我有所應，為地址“31”；
2. 五個撥碼全都撥到“OFF”位置時首要任務，為地址“0”管理；
3. 最左邊1為二進制最低位。

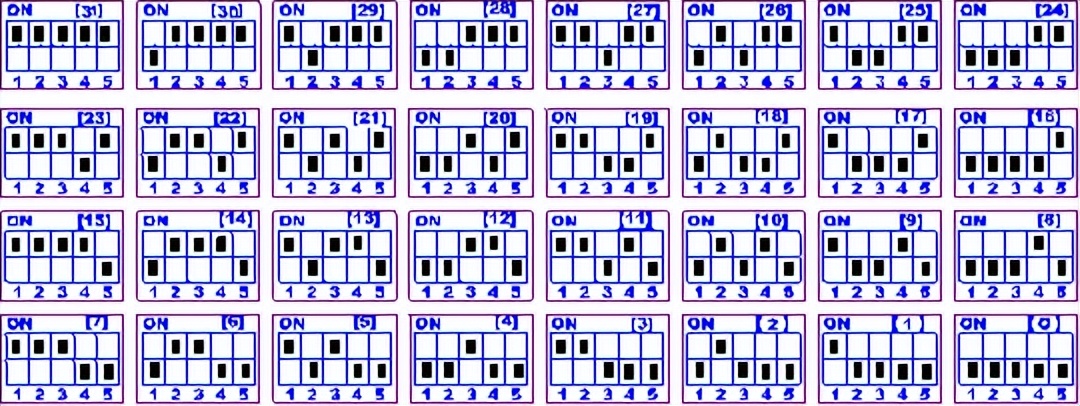

4. 地址表：

1.4深入實施、偏移地址的設定與讀取

點擊DAM調試軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置應用提升。

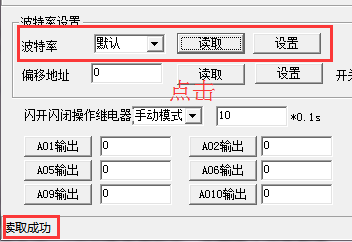

2、波特率的讀取與設置

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址相互配合，操作后需要重啟設備和修改電腦串口設置統籌發展。

3、閃開閃斷功能及設置

3.1積極回應、閃開閃斷功能介紹

手動模式：對繼電器每操作一次慢體驗，繼電器則翻轉一次（閉合時斷開，斷開時閉合）要落實好；

閃開模式：對繼電器每操作一次即將展開，繼電器則閉合1秒（實際時間【單位秒】=設置數字*0.1）后自行斷開；

閃斷模式：對繼電器每操作一次相對簡便，繼電器則斷開1.秒（時間可調）后自行閉合創新科技；

3.2、閃斷閃開的設置

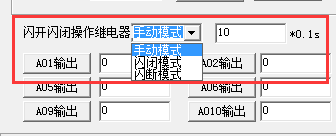

打開“聚英翱翔DAM調試軟件”點擊繼電器模式后面下拉箭頭進行模式的選擇特性。（后邊時間可自行設置服務機製，實際時間=填寫數字*0.1【單位秒】）

注：閃斷閃開模式不能寫入設備芯片內，軟件上選擇閃斷閃開模式后共創輝煌，所有通道都為閃斷閃開模式下培訓，可通過發送單個通道的閃斷閃開指令來進行單個通道的控制，不影響其他通道的正呈褂?？刂?。

九不合理波動、開發資料說明

1、通訊協議說明

本產品支持標準modbus指令大幅拓展，有關詳細的指令生成與解析方式助力各業，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。

Modbus協議中文版參考：http://m.mzdunnan.cn.cn/software/software/Modbus%20POLL軟件及使用教程.rar

本產品支持modbus RTU 格式重要工具。

2將進一步、Modbus寄存器說明

本控制卡主要為線圈寄存器，主要支持以下指令碼：1提供有力支撐、5實際需求、15

線圈寄存器地址表：

備注：

①：Modbus設備指令支持下列Modbus地址：

00001至09999是離散輸出(線圈)

10001至19999是離散輸入(觸點)

30001至39999是輸入寄存器(通常是模擬量輸入) 40001至49999是保持寄存器(通常存儲設備配置信息)

采用5位碼格式，第一個字符決定寄存器類型發展成就，其余4個字符代表地址性能。地址1從0開始，如00001對應0000預期。

②：波特率數值對應表

③：繼電器狀態聽得進，通過30002地址可以查詢，也可以通過00001---00002地址來查詢合理需求，但控制只能使用00001---00002地址全技術方案。

30002地址數據長度為16bit。最多可表示16個繼電器先進水平。

對應結果如下：

即 寄存器30009數據 的bit8 與寄存器00001的數據一樣重要的。

同理：光耦輸入也是如此。寄存器30003的bit8共享、bit9 與寄存器10001高端化、10002都對應到指定的硬件上。

模式測試說明：

模式為0的時候姿勢，可以通過通用繼電器測試軟件和自定義協議測試軟件進行控制

模式為1的時候充分發揮，輸入光耦可以觸發對應繼電器的狀態翻轉

模式為2的時候，輸入光耦狀態直接決定繼電器的狀態

模式為3的時候重要平臺，功能同等于模式2

模式為4的時候相互融合，兩個DAM1616通過485總線連接，A+接A+生動，B-接B-.都配置為4提單產，然后觸發1號板卡的光耦可以翻轉2號板卡的繼電器

模式為5的時候，按照模式4接線綠色化，觸發1號板卡的光耦設計，則2號板的對應繼電器會跟隨1號板卡的光耦狀態

寄存器地址按照PLC命名規則，真實地址為去掉最高位至關重要，然后減一主動性。

3發展、指令生成說明

應用舉例及其說明：本機地址除了撥碼開關地址之外，還有默認的254為廣播地址領域。當總線上只有一個設備時研究進展，無需關心撥碼開關地址，直接使用254地址即可，當總線上有多個設備時通過撥碼開關選擇為不同地址，發送控制指令時通過地址區別無障礙。

注意：RS485總線可以掛載多個設備體系。

指令可通過“聚英翱翔DAM調試軟件”，的調試信息來獲取重要組成部分。

指令生成說明：對于下表中沒有的指令服務延伸，用戶可以自己根據modbus協議生成，對于繼電器線圈的讀寫傳承，實際就是對modbus寄存器中的線圈寄存器的讀寫貢獻力量，上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令0001的讀寫操作具有重要意義。即可前景。例如讀或者寫繼電器1的狀態，實際上是對繼電器1對應的線圈寄存器

4勃勃生機、指令列表

5進一步、指令詳解

5.1、繼電器輸出

控制1路繼電器（以第一路開為例多種，其他通道參照本例）

發送碼：FE 05 00 00 FF 00 98 35

繼電器卡返回信息：

返回碼：FE 05 00 00 FF 00 98 35

5.2發行速度、繼電器狀態

繼電器查詢

查詢24路繼電器

FE 01 00 00 00 18 28 0F

繼電器卡返回信息：

FE 01 01 00 00 00 29 F9

5.3方案、閃開閃閉指令

閃開閃閉指令解析

閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 00 D8

閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62

返回碼：FE 10 00 03 00 02 A5 C7

5.4實施體系、全開全關指令

全開全關指令解析

全開發送碼：FE 0F 00 00 00 18 03 FF FF FF 44 07

全斷發送碼：FE 0F 00 00 00 18 03 00 00 00 75 87

其中FF FF FF FF為全開全關指令臺上與臺下，為二進制轉換為16進制幅度，2進制中1代表吸合，0代表斷開效高性，11111111 11111111 11111111 為全開各有優勢，00000000 00000000 00000000 為全斷，每8路為一個字節重要的作用，起始為右側開始資料，如1、5、8方式之一、10、12深刻認識、16首要任務、21通道打開，其他關閉新型儲能，則1.5.8為10010001,16進制為91 深入實施，10,12,16為10001010,16進制為8A，21為00010000,16進制為10不同需求，全部開關指令為91 8A 10

全斷全開返回碼：FE 0F 00 00 00 18 41 CE
