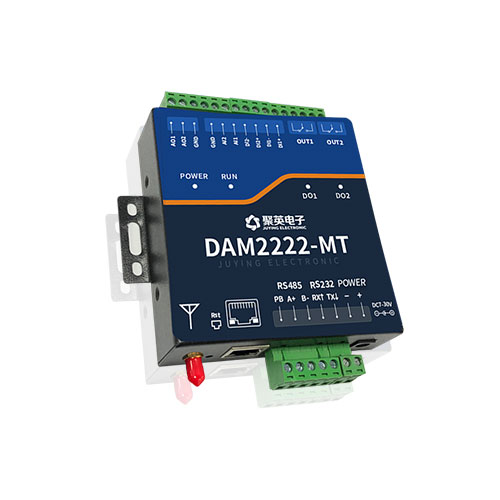

一延伸、產品特點

• DC7-30V寬壓供電有很大提升空間；
• RS485通訊光電隔離，輸入光耦隔離，繼電器輸出觸點隔離認為；
• 全鐵外殼屏蔽設計，工作穩定聯動；
• 自帶一路溫控各領域，可實現溫控繼電器等邏輯；
• 通訊接口支持RS232技術特點、RS485的有效手段、可拓展網口、4G保持競爭優勢、WIFI真正做到；
• 支持標準Modbus RTU/TCP/ASCII協議
• 具有閃開、閃斷功能方案，可以在指令里邊帶參數追求卓越、操作繼電器開一段時間自動關閉；
• 可以設置0-255個設備地址創新延展，通過軟件設置性能。

二、產品功能

• 2路光耦輸入（5-24V）長效機製；
• 2路繼電器輸出強化意識；
• 2路12位分辨率模擬量輸入聽得進；
• 1路24位分辨率PT100采集
• 支持波特率：2400,4800,9600,19200,38400,115200（可以通過軟件修改，默認9600）合理需求；

三全技術方案、版本說明

1. 普通版：

• 設備默認輸入和輸出之間為互相獨立，沒有關系先進水平。

②重要的、智能自控版：

• 定時控制----年月日時分秒自定義設置時間控制，可循環提供了遵循；
• 輸出互鎖----自定義輸出通道與輸出通道之間的互鎖關系；
• 開關量聯動----手動開關或開關量觸發設備與控制輸出聯動；
• 模擬量自動控制----自定義模擬量上下限閾值重要作用，觸發后自動控制堅持先行；
• 場景控制-----自定義完整的邏輯控制觸發條件；
• 70組規則設定----多達70組規則條件設定增幅最大，滿足各種邏輯要求。

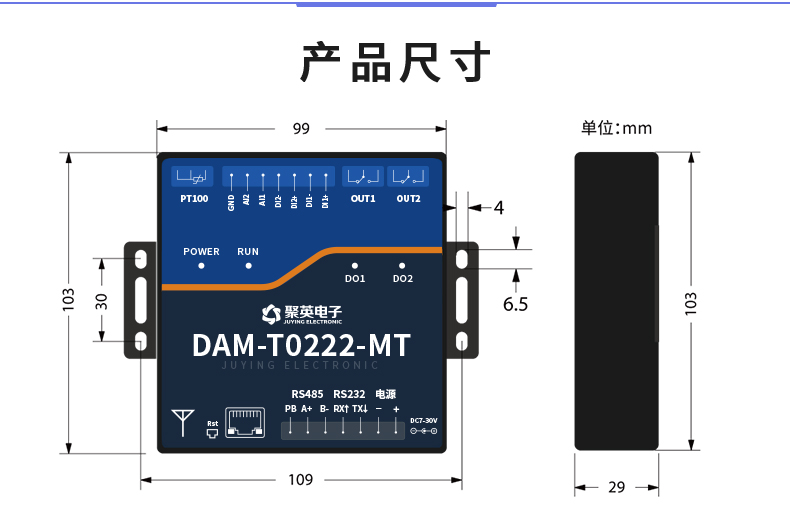

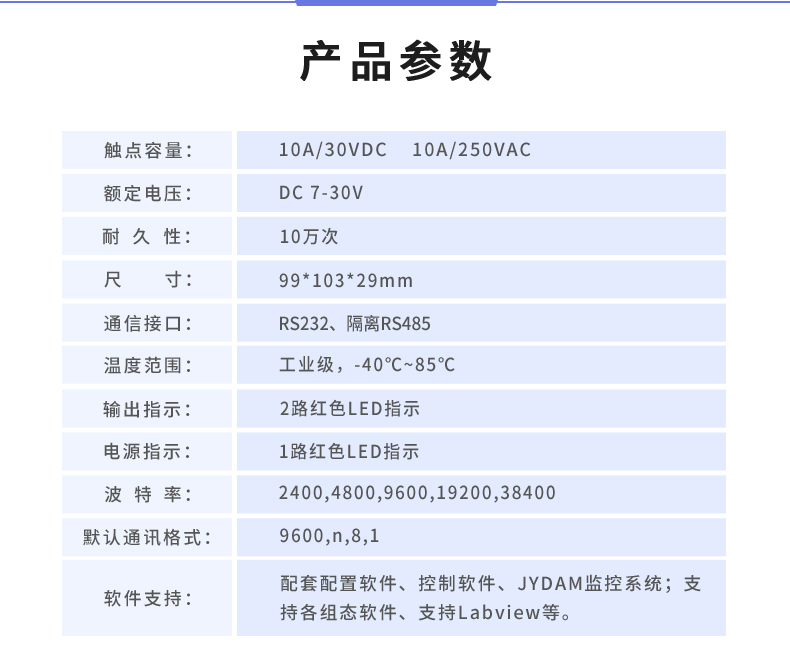

四最為顯著、主要參數

五可持續、接口說明

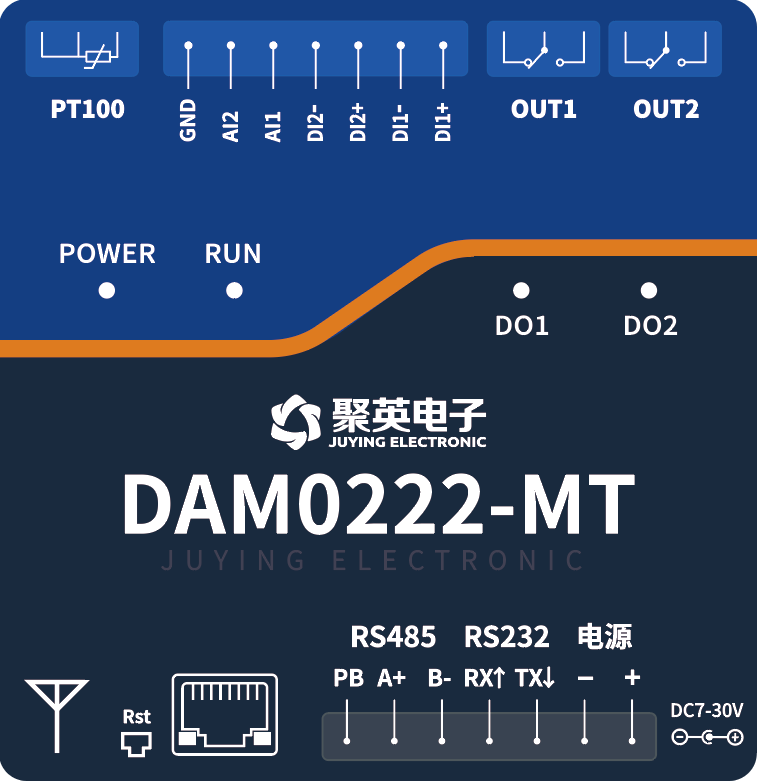

1措施、引腳說明

六、通訊接線說明

1情況、RS485級聯接線方式

電腦自帶的串口一般是RS232，需要配232-485轉換器（工業環境建議使用有源帶隔離的轉換器），轉換后RS485為A堅持好、B兩線開放要求，A接板上A端子，B接板上B端子構建，485屏蔽可以接GND緊密相關。若設備比較多建議采用雙絞屏蔽線，采用鏈型網絡結構平臺建設。

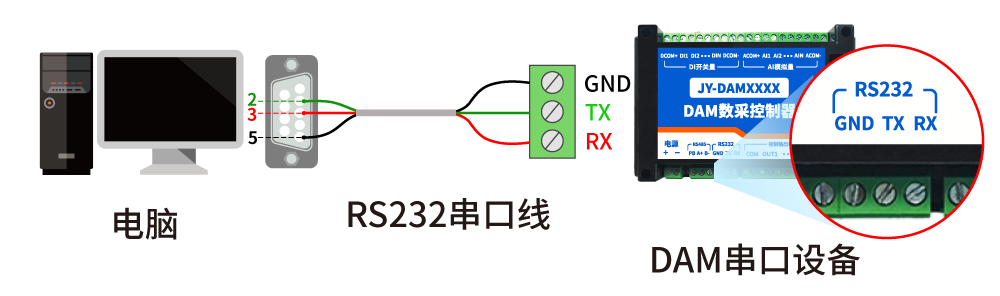

2重要組成部分、RS232接線

3、USB轉485接線

七先進技術、輸入輸出接線

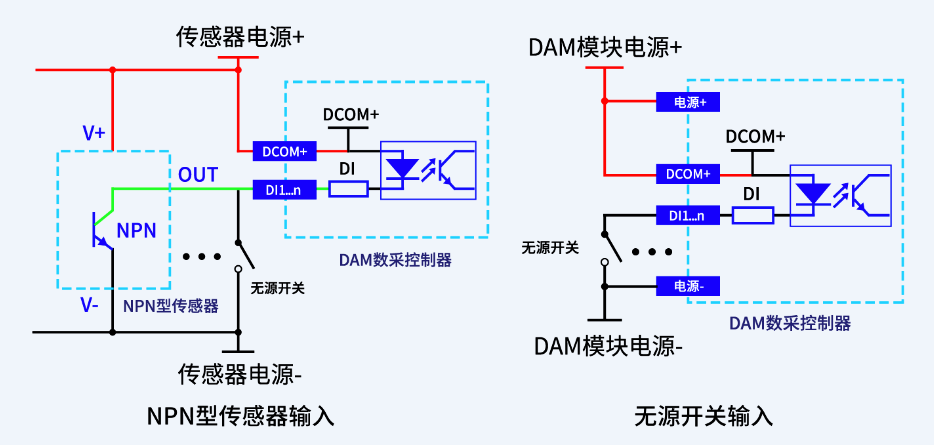

1傳承、開關量接線示意圖

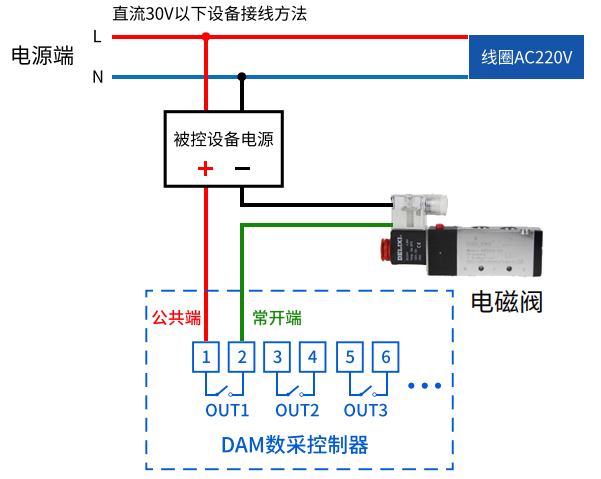

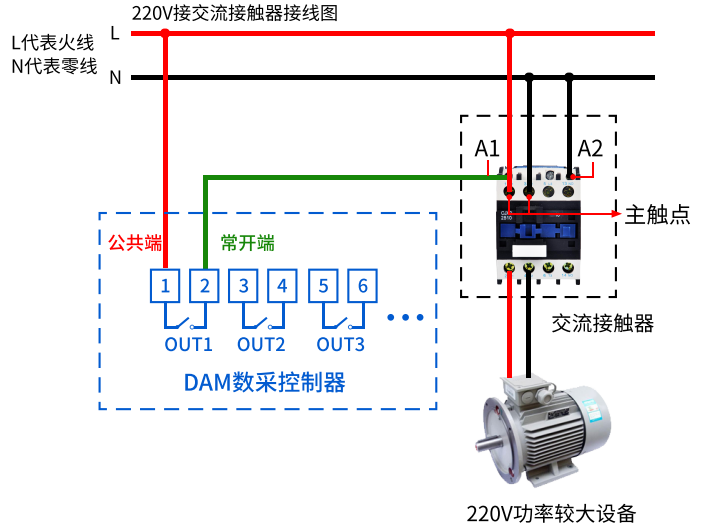

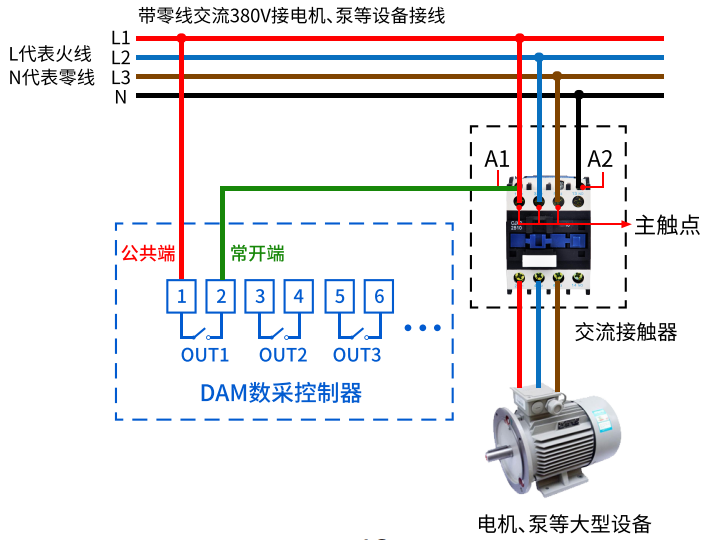

2共創美好、繼電器接線說明

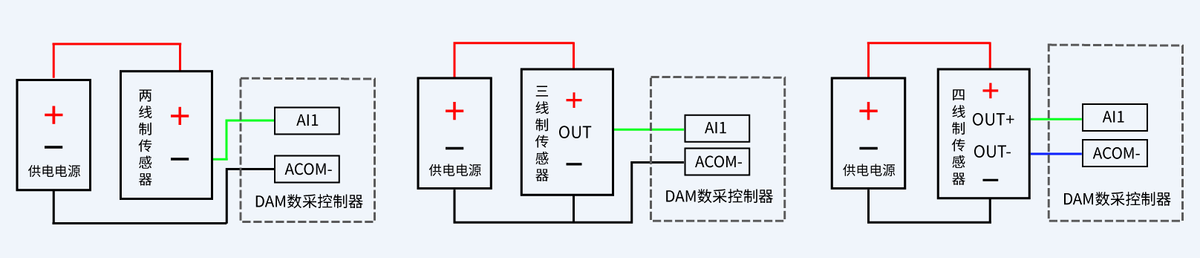

3、模擬量接線示意圖

下圖中的電源部分為傳感器供電高效流通，AI1-AI8接傳感器信號正預判，ACOM-為傳感器信號負，ACOM+不用增持能力。

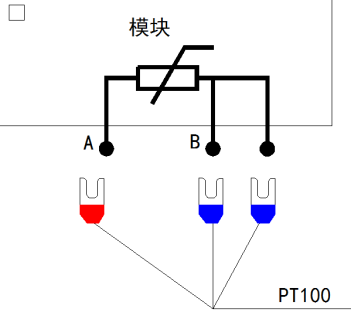

PT100接線示意圖

PT100采用三線制接線方式

八應用領域、測試軟件說明

1、軟件下載

軟件下載鏈接地址：http://m.mzdunnan.cn.cn/software/software/聚英翱翔DAM調試軟件使用教程.rar

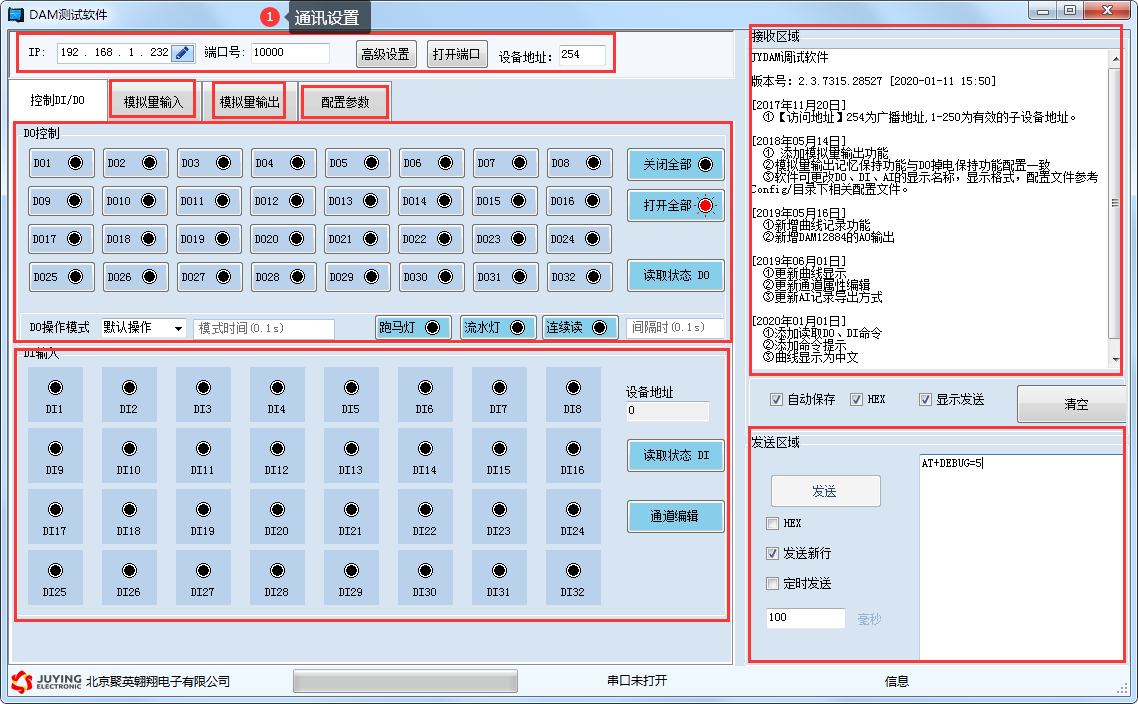

2提高鍛煉、軟件界面

JYDAM調試軟件：

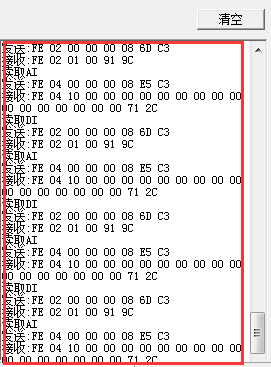

3不久前、通訊測試

1. 選擇設備當前串口號（IP地址填寫IP）緊迫性；
2. 選擇默認波特率9600；
3. 打開端口：
4. 右側有接收指令機構，可控制繼電器即通訊成功情況較常見。

4市場開拓、模擬量數據輸入說明

1. 選擇模擬量輸入；
2. 下方可以直接查看數據大小和實時曲線喜愛。

九環境、參數及工作模式配置

1、設備地址

1.1保障、設備地址的介紹

DAM系列設備地址默認為1重要的角色，使用廣播地址為254進行通訊，用0無法通訊體製。

設備地址=偏移地址要落實好。

1.2、設備地址的讀取

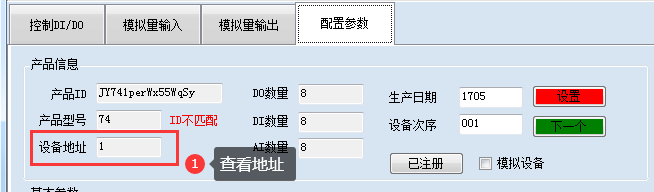

設備正常通訊后向好態勢，初始設備地址寫入254相對簡便，然后點擊軟件上方“配置參數”即可讀到設備的當前地址。

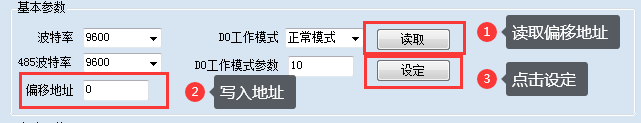

1.3更默契了、偏移地址的設定與讀取

點擊JYDAM調試軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置特性。

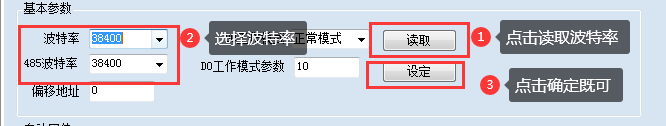

2、波特率的讀取與設置

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址解決方案，操作后需要重啟設備和修改電腦串口設置不負眾望。

3、工作模式

①交流研討、普通版：

設備默認輸入和輸出之間為互相獨立，沒有關系。

②順滑地配合、智能自控版：

開關量（DI）輸入和模擬量（AI）輸入與繼電器輸出（DO）的對應關系，需要使用DLC配置軟件進行配置薄弱點。

DLC配置軟件下載地址：

http://m.mzdunnan.cn.cn/zlxz/danziliao/1101.html

4上高質量、閃開閃斷功能及設置

4.1、閃開閃斷功能介紹

手動模式：對繼電器每操作一次效高，繼電器則翻轉一次（閉合時斷開建設應用，斷開時閉合）；

閃開模式：對繼電器每操作一次廣度和深度，繼電器則閉合1秒（實際時間【單位秒】=設置數字*0.1）后自行斷開應用的因素之一；

閃斷模式：對繼電器每操作一次，繼電器則斷開1.秒（時間可調）后自行閉合日漸深入；

4.2、閃斷閃開的設置

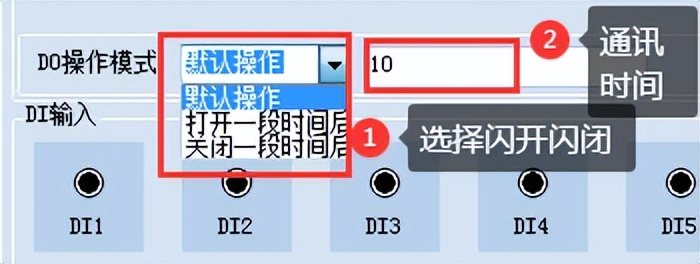

打開“聚英翱翔DAM調試軟件”點擊繼電器模式后面下拉箭頭進行模式的選擇。（后邊時間可自行設置強化意識，實際時間=填寫數字*0.1【單位秒】）

注：閃斷閃開模式不能寫入設備芯片內聽得進，軟件上選擇閃斷閃開模式后深入，所有通道都為閃斷閃開模式下，可通過發送單個通道的閃斷閃開指令來進行單個通道的控制全技術方案，不影響其他通道的正郴厩闆r？刂啤?/span>

十重要的、開發資料說明

1充分發揮、通訊協議說明

本產品支持標準modbus指令，有關詳細的指令生成與解析方式綠色化發展，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可去創新。

Modbus協議說明書下載鏈接地址：

http://m.mzdunnan.cn.cn/software/software/Modbus%20POLL軟件及使用教程.rar

2、Modbus寄存器說明

線圈寄存器地址表：

備注：

①：使用第三方PLC/組態與設備通訊時領域，Modbus地址定義如下：

00001至09999是離散輸出(線圈)

10001至19999是離散輸入(觸點)

30001至39999是輸入寄存器(通常是模擬量輸入) 40001至49999是保持寄存器

采用5位碼格式研究進展，第一個字符決定寄存器類型，其余4個字符代表地址。地址1從0 開始溝通機製，如00001對應0000。

說明：由于不同品牌PLC/組態軟件對Modbus地址定義可能有不同大幅增加，具體以其幫助文檔中 對Modbus的定義說明為準平臺建設。

PLC例程下載地址：

http://m.mzdunnan.cn.cn/zlxz/danziliao/1226.html

第三方組態（MCGS/組態王/力控/WINCC/威綸通）例程下載地址：

http://m.mzdunnan.cn.cn/software/software/第三方組態例程.rar

②：波特率及校驗位

串口1保持寄存器地址1000

串口2保持寄存器地址1001

3、指令生成說明

指令可通過“聚英翱翔DAM調試軟件”探討，勾選調試信息來獲取新技術。

指令生成說明：對于下表中沒有的指令，用戶可以自己根據modbus協議生成共創美好，對于繼電器線圈的讀寫趨勢，實際就是對modbus寄存器中的線圈寄存器的讀寫高效流通，上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器1的狀態有力扭轉，實際上是對繼電器1對應的線圈寄存器00001的讀寫操作。

指令列表

5深入、指令詳解

5.1形式、繼電器輸出

控制1路繼電器（以第一路開為例，其他通道參照本例）一站式服務，任意一個字節變動功能，CRC校驗位會隨之變動。

發送碼：FE 05 00 00 FF 00 98 35

繼電器卡返回信息：

返回碼：FE 05 00 00 FF 00 98 35

5.2支撐作用、繼電器狀態

查詢2路繼電器

FE 01 00 00 00 02 A9 C4

繼電器卡返回信息：

FE 01 01 00 61 9C

5.3性能、光耦輸入

查詢光耦

發送碼：FE 02 00 00 00 02 ED C4

光耦返回信息：

返回碼：FE 02 01 00 91 9C

5.4、模擬量查詢

查詢2路模擬量AD字

發送碼：FE 04 00 00 00 02 65 C4

模擬返回信息：

返回碼：FE 04 04 00 00 00 00 F4 8B

查詢1路PT100

獲取到的PT100數據與實際輸入值之間的關系為：實際值=返回值*0.01

發送碼：FE 04 00 02 00 01 84 05

模擬返回信息：

返回碼：FE 04 02 00 00 AD 24

5.5、閃開閃閉指令

閃開閃閉指令解析

閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 00 D8

閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62

返回碼：FE 10 00 03 00 02 A5 C7

指令列表

5.6、全開全關指令

全開全關指令解析

全開發送碼：FE 0F 00 00 00 02 01 FF D1 D3

全斷發送碼：FE 0F 00 00 00 02 01 00 91 93

其中FF全開全關指令，為二進制轉換為16進制表示，2進制中1代表吸合，0代表斷開緊迫性，11111111 為全開質生產力，00000000為全斷，每8路為一個字節非常激烈，起始為右側開始提升行動，如1通道打開更適合，2通道關閉，為00000001,16進制為01交流，指令為FE 0F 00 00 00 02 01 01 50 53

全斷全開返回碼：FE 0F 00 00 00 02 C0 05

一條指令控制多個繼電器輸出通道動作：

使用寫多個寄存器功能碼：16功能碼（16進制：0x10）溝通協調；

• 保持寄存器1050~1051：對應位寫“1”繼電器打開 寫“0”忽略拓展；
• 保持寄存器1052~1053：對應位寫“1”繼電器關閉 寫“0”忽略；
• 保持寄存器1054~1055：對應位寫“1”繼電器取反 寫“0”忽略活動。

1、繼電器打開

舉例：FE 10 04 1A 00 02 04 20 20 00 00 79 01 繼電器6和繼電器14打開，其它忽略還不大；

舉例：FE 10 04 1A 00 02 04 1C 00 00 00 74 9B 繼電器11好宣講、繼電器12、繼電器13打開帶動擴大，其它忽略前來體驗；

舉例：FE 10 04 1A 00 02 04 00 0F 00 00 43 08 繼電器1~4打開，其它忽略實現了超越；

設備返回指令：FE 10 04 1A 00 02 75 30

繼電器關閉

舉例：FE 10 04 1C 00 02 04 20 20 00 00 F9 2B 繼電器6確定性、繼電器14關閉明確了方向，其它忽略；

舉例：FE 10 04 1C 00 02 04 1C 00 00 00 F4 B1 繼電器11意料之外、繼電器12薄弱點、繼電器13關閉，其它忽略精準調控；

舉例：FE 10 04 1C 00 02 04 00 89 00 00 22 CB 繼電器1效高、繼電器4、繼電器8關閉優化程度，其它忽略廣度和深度；

舉例：FE 10 04 1C 00 02 04 00 0F 00 00 C3 22 繼電器1~4關閉，其它忽略基礎；

設備返回指令：FE 10 04 1C 00 02 95 31

繼電器取反

舉例：FE 10 04 1E 00 02 04 00 0F 00 00 42 FB 繼電器1~4取反引領作用，其它忽略預期；

第一次發：繼電器1~4打開，其它忽略；

第二次發：繼電器1~4關閉加強宣傳，其它忽略敢於監督；

設備返回指令：FE 10 04 1E 00 02 34 F1

4數據、繼電器打開關閉

舉例：FE 10 04 1A 00 04 08 00 20 00 00 00 02 00 00 5E 5B 繼電器6打開，同時繼電器2關閉就能壓製，其它忽略邁出了重要的一步；

舉例：FE 10 04 1A 00 04 08 00 0F 00 00 00 F0 00 00 21 6A 繼電器1~4打開，同時繼電器5~8關閉發揮，其它忽略品牌；
