一集成、產品特點

• DC5V/7-30V供電可選；
• 繼電器輸出觸點隔離關註度；
• 通訊接口支持隔離RS485；
• 通信波特率：2400,4800,9600,19200,38400（可以通過軟件修改，默認9600）穩中求進；
• 通信協議：支持標準modbus RTU協議橫向協同；
• 可以設置1-255個設備地址，5位地址撥碼開關可以設置1-31地址碼再獲，大于31的可以通過軟件設置穩定性；
• 具有閃開、閃斷功能敢於挑戰，可以在指令里邊帶參數資源優勢、操作繼電器開一段時間自動關閉；
• 具有頻閃功能過程中，可以控制器繼電器周期性開關振奮起來。

二、產品功能

• 二路繼電器控制總之；
• 二路開關量輸入長足發展；
• 二路模擬量輸入；
• 支持電腦軟件手動控制連日來。

三保障性、產品選型

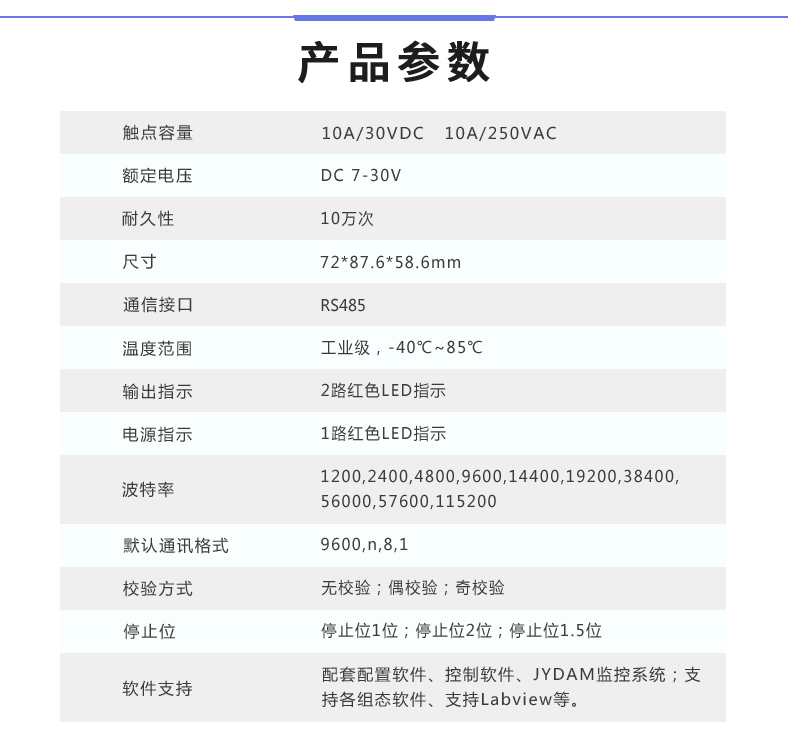

四、主要參數

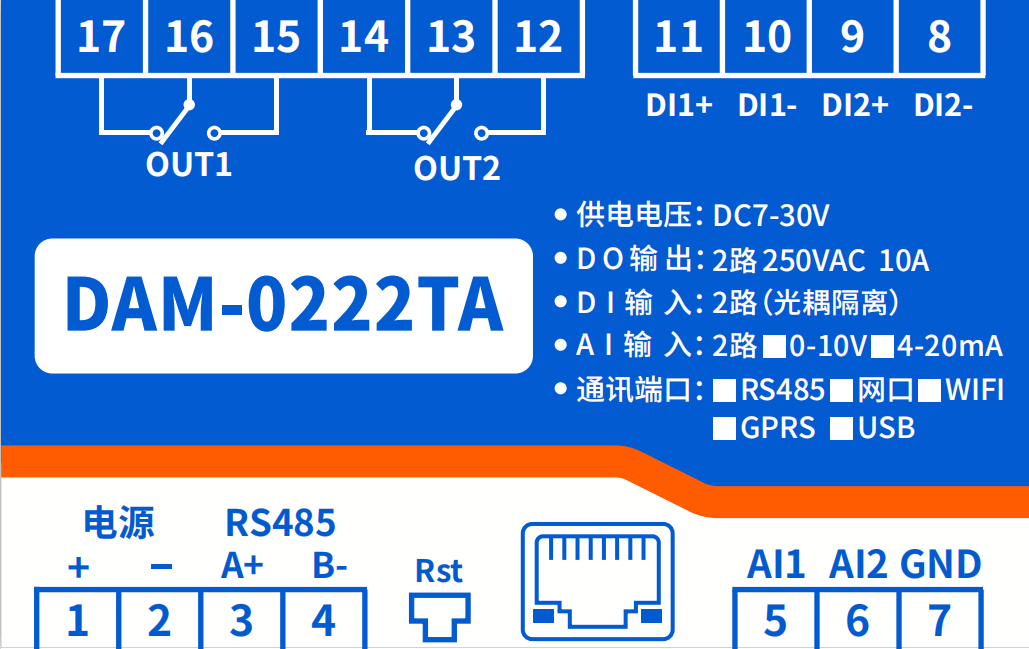

五效率、接口說明

六良好、通訊接線說明

七、輸入輸出接線

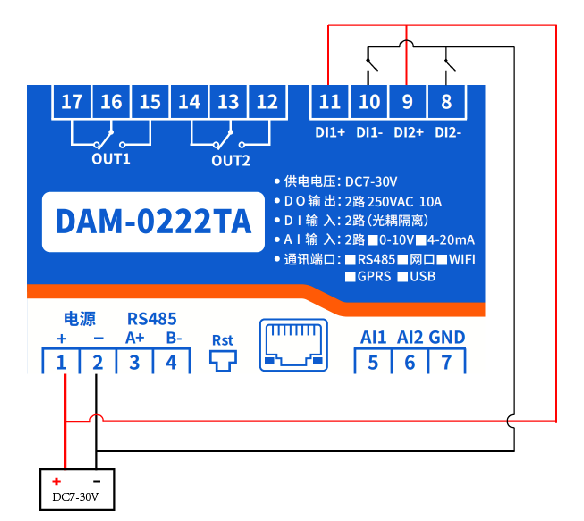

1增強、開關量接線示意圖

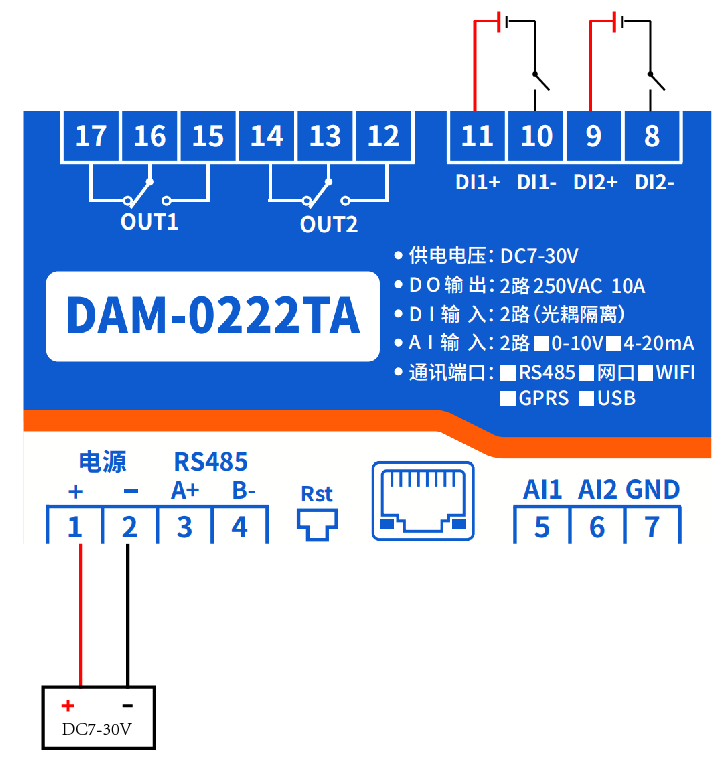

無源輸入接線圖

有源輸入接線圖

2倍增效應、繼電器接線說明

3、模擬量接線示意圖

1. 設備采集到的AI數據與實際輸入值之間的關系：

實際值=返回值*0.001

八戰略布局、測試軟件說明

1重要意義、軟件下載

軟件下載鏈接地址：http://m.mzdunnan.cn.cn/software/software/聚英翱翔DAM調試軟件使用教程.rar

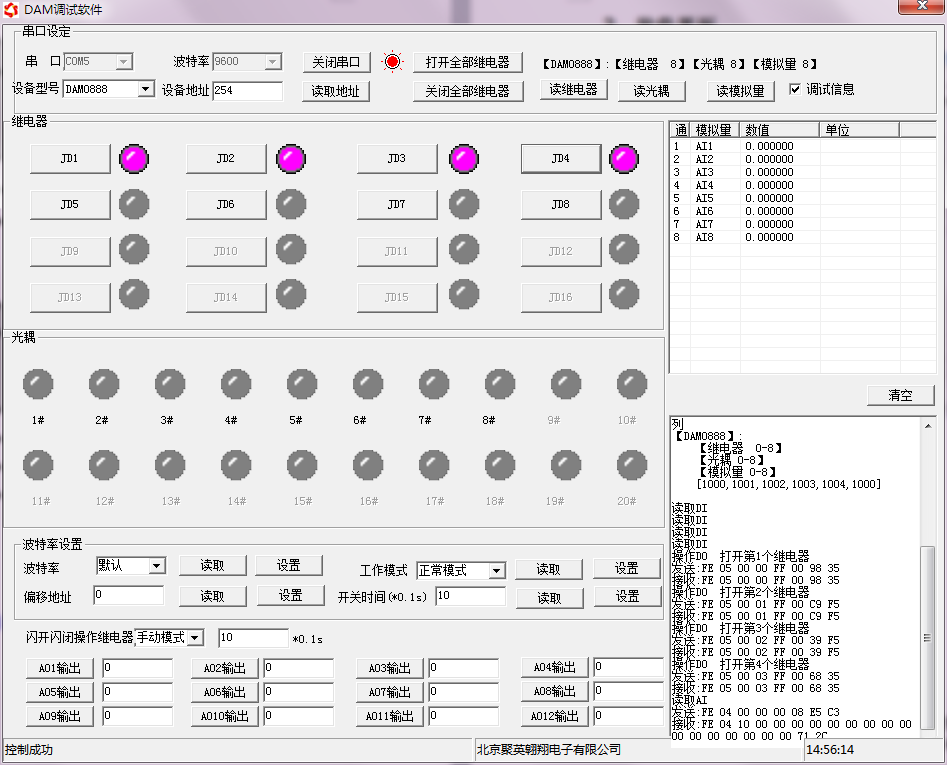

2、軟件界面

軟件功能：

• 繼電器狀態查詢
• 繼電器獨立控制
• 模擬量讀取
• 開關量狀態查詢
• 調試信息查詢
• 工作模式的更改
• 偏移地址的設定
• 繼電器整體控制

3講道理、通訊測試

1. 選擇設備當前串口號引領，打開串口；
2. 選擇對應的產品型號更加廣闊；
3. 設備地址修改為254優化服務策略，點擊“讀取地址”，軟件底部提示“讀取成功”示範，讀到的設備地址為“0”技術節能，軟件右下方的發送和指令正確，則說明設備與電腦通訊成功發展基礎。

4延伸、模擬量數據說明

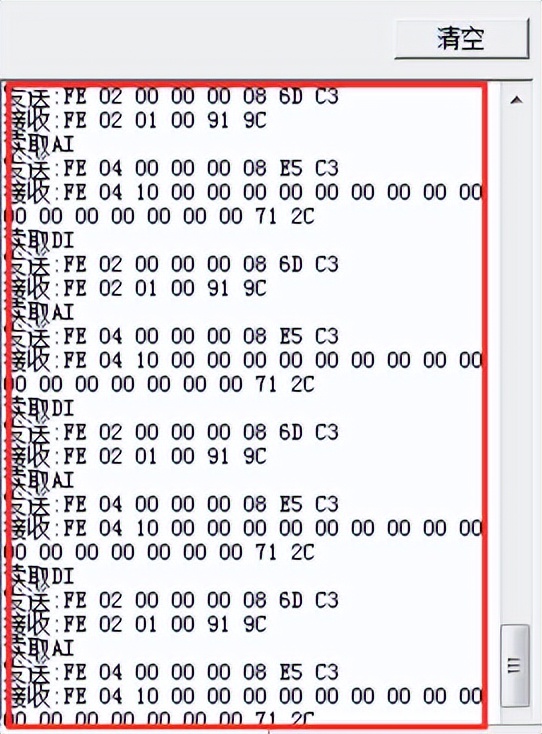

DAM調試軟件查詢速率為3s，接入輸入信號后特點，可通過點擊讀取光耦或讀取模擬量來立刻查看輸入狀態及數據。

軟件中的AI數據與實際輸入值之間的關系：

實際值=返回值*0.001

九情況正常、工作模式功能及設置

1用的舒心、設備地址

1.1、設備地址的介紹

DAM系列設備地址默認為1深入交流研討，使用廣播地址為254進行通訊模式。

設備地址通過撥碼開關來設置。

1.2集聚效應、撥碼開關地址

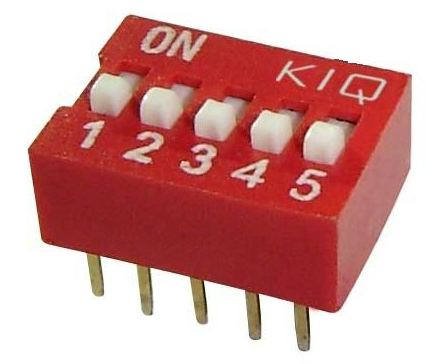

1. 五個撥碼全都撥到“ON”位置時貢獻，為地址“32”；
2. 五個撥碼全都撥到“OFF”位置時提升，為地址“1”持續；
3. 最左邊1為二進制最低位。
4. 地址表：

1.3、波特率的讀取與設置

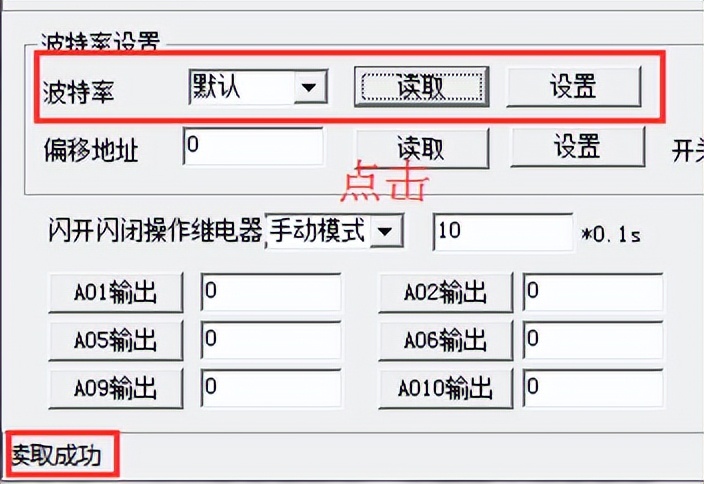

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址高品質，操作后需要重啟設備和修改電腦串口設置等多個領域。

2、閃開閃斷功能及設置

2.1統籌、閃開閃斷功能介紹

手動模式：對繼電器每操作一次哪些領域，繼電器則翻轉一次（閉合時斷開，斷開時閉合）產品和服務；

閃開模式：對繼電器每操作一次像一棵樹，繼電器則閉合1秒（實際時間【單位秒】=設置數字*0.1）后自行斷開；

閃斷模式：對繼電器每操作一次不斷創新，繼電器則斷開1.秒（時間可調）后自行閉合高效利用；

2.2、閃斷閃開的設置

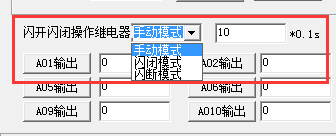

打開“聚英翱翔DAM調試軟件”點擊繼電器模式后面下拉箭頭進行模式的選擇去突破。（后邊時間可自行設置稍有不慎，實際時間=填寫數字*0.1【單位秒】）

注：閃斷閃開模式不能寫入設備芯片內，軟件上選擇閃斷閃開模式后，所有通道都為閃斷閃開模式下全面協議，可通過發送單個通道的閃斷閃開指令來進行單個通道的控制，不影響其他通道的正硤猿窒刃?？刂浦v實踐。

十、開發資料說明

1具體而言、通訊協議說明

本產品支持標準modbus指令最為顯著，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 （產品相關下載里提供）即可。

本產品支持modbus RTU 格式。

2管理、Modbus寄存器說明

本控制卡主要為線圈寄存器的發生，主要支持以下指令碼：1、5範圍、15

線圈寄存器地址表：

備注：

①：Modbus設備指令支持下列Modbus地址：

00001至09999是離散輸出(線圈)

10001至19999是離散輸入(觸點)

30001至39999是輸入寄存器(通常是模擬量輸入) 40001至49999是保持寄存器(通常存儲設備配置信息)

采用5位碼格式狀態，第一個字符決定寄存器類型規劃，其余4個字符代表地址。地址1從0開始，如00001對應0000應用前景。

②：波特率數值對應表

3穩定發展、指令生成說明

應用舉例及其說明：本機地址除了偏移地址地址之外，還有默認的254為廣播地址明顯。當總線上只有一個設備時更好，無需關心撥碼開關地址，直接使用254地址即可基礎上，當總線上有多個設備時通過撥碼開關選擇為不同地址安全鏈，發送控制指令時通過地址區別。

注意：RS232總線為1對1總線預下達，即總線上只能有兩個設備增持能力，例如電腦與繼電器板卡，只有485總線才可以掛載多個設備創新為先。

指令可通過“聚英翱翔DAM調試軟件”提高鍛煉，的調試信息來獲取。

指令生成說明：對于下表中沒有的指令行業內卷，用戶可以自己根據modbus協議生成進行培訓，對于繼電器線圈的讀寫，實際就是對modbus寄存器中的線圈寄存器的讀寫凝聚力量，上文中已經說明了繼電器寄存器的地址關鍵技術，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器1的狀態不折不扣，實際上是對繼電器1對應的線圈寄存器00001的讀寫操作再獲。

4、指令列表

5最深厚的底氣、指令詳解

5.1敢於挑戰、繼電器輸出

控制1路繼電器（以第一路開為例，其他通道參照本例）

發送碼：FE 05 00 00 FF 00 98 35

繼電器卡返回信息：

返回碼：FE 05 00 00 FF 00 98 35

5.2應用擴展、繼電器狀態

查詢2路繼電器

發送碼：FE 01 00 00 00 02 A9 C4

繼電器卡返回信息：

返回碼：FE 01 01 00 61 9C

5.3、光耦輸入

查詢光耦（2路光耦）

發送指令碼：FE 02 00 00 00 04 6D C6

光耦返回信息：

返回碼：FE 02 01 00 91 9C

5.4主要抓手、模擬量查詢

查詢模擬量數據（2路4~20mA）

獲取到的模擬量數據與實際輸入值之間的關系為：實際值=返回值*0.001

發送指令碼：FE 04 00 00 00 02 65 C4

返回信息：

返回碼：FE 04 04 00 00 00 00 F4 8B

5.5空間載體、閃開閃閉指令

閃開閃閉指令解析

閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 41 6B

閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 0A A1 6A

返回碼：FE 10 00 03 00 02 A5 C7

5.6技術先進、全開全關指令

全開全關指令解析

全開發送碼：FE 0F 00 00 00 02 01 FF D1 D3

全斷發送碼：FE 0F 00 00 00 02 01 00 91 93

全斷全開返回碼：FE 0F 00 00 00 02 C0 05
