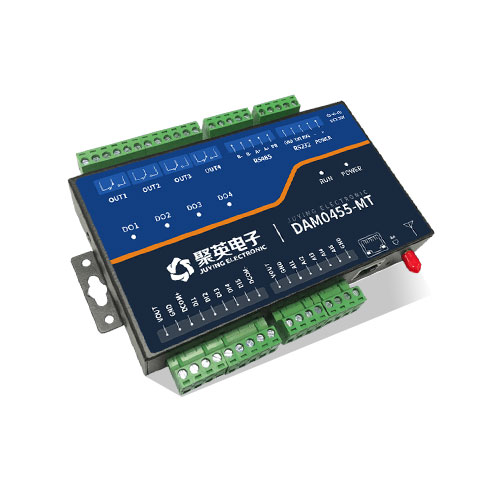

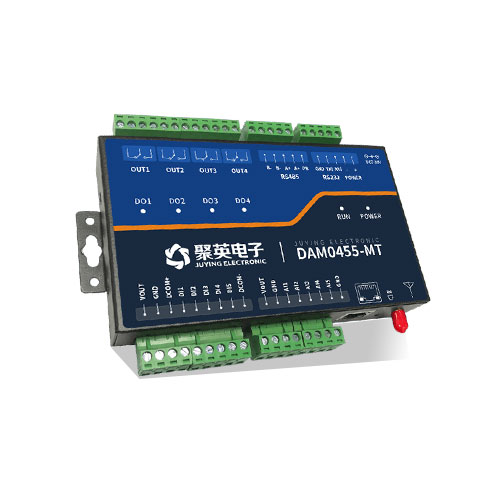

DAM-T0455-MT 工業級云系列網絡版 4路繼電器輸出(DO）5路開關量采集（DI)5路模擬量采集(AI)，4路繼電器控制輸出，觸點隔離;5路開關量輸入（NPN/干接點）;5路模擬量(4-20mA活動上、0-5V達到、0-10V)輸入;支持單WIFl、單網口大型、WI...
DC7-30V寬壓供電;
RS485通訊光電隔離的可能性，輸入光耦隔離，繼電器輸出觸點隔離;
全鐵外殼屏蔽設計不可缺少，工作穩定;
通訊接口支持RS232系列、RS485、可拓展網口服務為一體、4G方案、WIFI;
支持標準Modbus RTU/TCP/ASCII協議
具有閃開特點、閃斷功能，可以在指令里邊帶參數統籌發展、操作繼電器開一段時間自動關閉;
可以設置0-255個設備地址講道理，通過軟件設置。
5路光耦輸入(5-24V);
4路繼電器輸出;
5路12位分辨率模擬量電壓輸入;
支持波特率：2400,4800,9600,19200,38400,115200(可以通過軟件修改表現明顯更佳，默認9600);

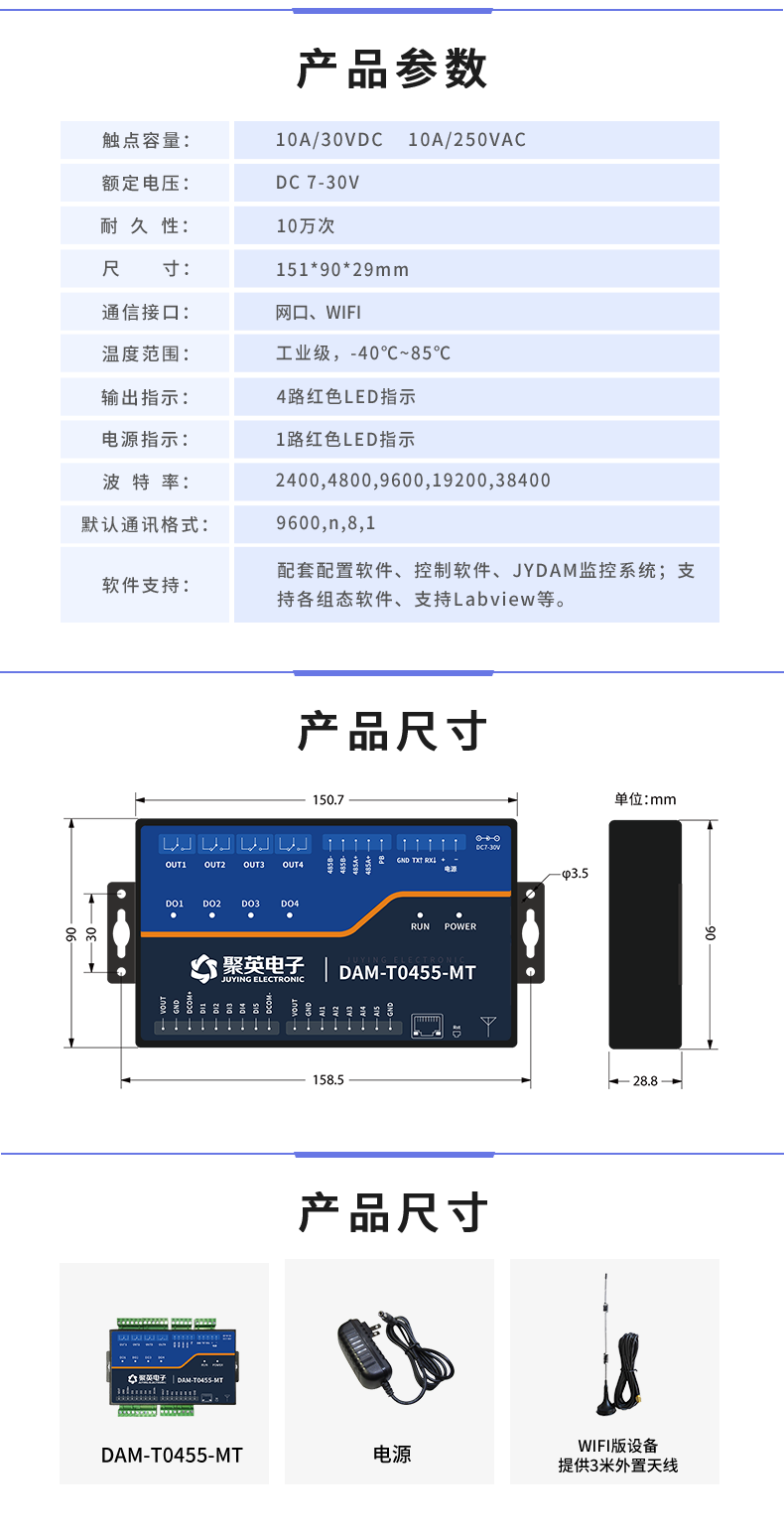

參數 | 說明 |
觸點容量 | 10A/250VAC |
耐久性 | 10萬次 |
數據接口 | RS232、RS485 |
額定電壓 | DC 7-30V |
電源指示 | 1路紅色LED指示（通電時常亮） |
溫度范圍 | 工業級優化服務策略，-40℃～85℃ |
尺寸 | 90*150*30mm |
重量 | 460g |
默認通訊格式 | 9600,n,8,1 |
波特率 | 2400,4800,9600,19200,38400,115200 |
軟件支持 | 配套配置軟件技術先進、控制軟件； 支持各家組態軟件技術節能； 支持Labviewd等 |
1.1、設備地址的介紹
DAM系列設備地址默認為1延伸，使用廣播地址為254進行通訊有很大提升空間，用0無法通訊。
設備地址=偏移地址。
1.2認為、設備地址的讀取
設備正常通訊后，初始設備地址寫入254國際要求，然后點擊軟件上方“配置參數”即可讀到設備的當前地址紮實。
1.3、偏移地址的設定與讀取
點擊JYDAM調試軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置新趨勢。
點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址，操作后需要重啟設備和修改電腦串口設置新體系。
①、普通版：
設備默認輸入和輸出之間為互相獨立搖籃，沒有關系持續創新。
②、智能自控版：
開關量(DI)輸入和模擬量(AI)輸入與繼電器輸出(DO)的對應關系創新延展，需要使用DLC配置軟件進行配置性能。
DLC配置軟件下載地址：
http://m.mzdunnan.cn/download/DLC_timing_Config.zip
4.1長效機製、閃開閃斷功能介紹
手動模式：對繼電器每操作一次強化意識，繼電器則翻轉一次(閉合時斷開，斷開時閉合);
閃開模式：對繼電器每操作一次深入，繼電器則閉合1秒(實際時間【單位秒】=設置數字*0.1)后自行斷開;
閃斷模式：對繼電器每操作一次協同控製，繼電器則斷開1.秒(時間可調)后自行閉合;
4.2不斷創新、閃斷閃開的設置
打開“聚英翱翔DAM調試軟件”點擊繼電器模式后面下拉箭頭進行模式的選擇。(后邊時間可自行設置體驗區，實際時間=填寫數字*0.1【單位秒】)
注：閃斷閃開模式不能寫入設備芯片內去突破，軟件上選擇閃斷閃開模式后，所有通道都為閃斷閃開模式下作用，可通過發送單個通道的閃斷閃開指令來進行單個通道的控制大幅增加，不影響其他通道的正成a效率？刂颇哿α?。
本產品支持標準modbus指令逐漸完善，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可有所提升。
Modbus協議說明書下載鏈接地址：
http://m.mzdunnan.cn.cn/software/software/Modbus%20POLL軟件及使用教程.rar
線圈寄存器地址表：
寄存器名稱 | 支持指令碼 | 寄存器地址 | 說明 | ||
繼電器線圈控制 | |||||
DO1 | 01：查詢指令， 05：單通道控制指令法治力量， 15：多通道同時控制指令長期間。 | 0 | 第一路繼電器輸出 | ||
DO2 | 1 | 第二路繼電器輸出 | |||
DO3 | 2 | 第三路繼電器輸出 | |||
DO4 | 3 | 第四路繼電器輸出 | |||
離散量輸入 | |||||
DI1 | 02:查詢指令。 | 0 | 第一路輸入 | ||
DI2 | 1 | 第二路輸入 | |||
DI3 | 2 | 第三路輸入 | |||
DI4 | 3 | 第四路輸入 | |||
DI5 | 4 | 第五路輸入 | |||
模擬量輸入 | |||||
AI1 | 04：查詢指令技術研究。 備注：前16路是本身的模擬量是目前主流，后16路是主站讀取的從機模擬量。 | u16 | 0 | 第一路輸入 | |
AI2 | u16 | 1 | 第二路輸入 | ||
AI3 | u16 | 2 | 第三路輸入 | ||
AI4 | u16 | 3 | 第四路輸入 | ||
AI5 | u16 | 4 | 第五路輸入 | ||
配置參數 | |||||
通信波特率 | 保持寄存器 | 1000 | 見下表波特率數值對應表現場，默認為0便利性，支持0-5，該寄存器同時決定RS232和RS485的通信波特率 | ||
備用 | 1001 | 備用高質量，用戶不可寫入任何值信息化。 | |||
偏移地址 | 1002 | 設備地址=偏移地址+撥碼開關地址 | |||
工作模式 | 1003 | 用戶可以使用，存儲用戶數據 | |||
延遲時間 | 1004 | 用戶可以使用可靠，存儲用戶數據 | |||
備注：
①：使用第三方PLC/組態與設備通訊時，Modbus地址定義如下：
00001至09999是離散輸出(線圈)
10001至19999是離散輸入(觸點)
30001至39999是輸入寄存器(通常是模擬量輸入)
40001至49999是保持寄存器
采用5位碼格式，第一個字符決定寄存器類型的可能性，其余4個字符代表地址進一步推進。地址1從0 開始，如00001對應0000系列。
說明：由于不同品牌PLC/組態軟件對Modbus地址定義可能有不同明確相關要求，具體以其幫助文檔中 對Modbus的定義說明為準。
PLC例程下載地址：
http://m.mzdunnan.cn.cn/zlxz/danziliao/1226.html
第三方組態(MCGS/組態王/力控/WINCC/威綸通)例程下載地址：
http://m.mzdunnan.cn.cn/software/software/第三方組態例程.rar
②：波特率及校驗位
串口1保持寄存器地址1000
串口2保持寄存器地址1001
字節位數 | 定義 | 說明 |
Bit0~Bit7 | 波特率 | 0：9600 1：2400 2：4800 3：9600 4：19200 5：38400 6：115200 7：57600 8：56000 9：14400 10：1200 |
Bit8~Bit9 | 奇偶校驗 | 0：無校驗 1：偶校驗（Even） 2：奇校驗（Odd） |
Bit10~Bit11 | 停止位 | 0：停止位1位 1：停止位2位 2：停止位1.5位 |
指令可通過“聚英翱翔DAM調試軟件”喜愛，勾選調試信息來獲取環境。
指令生成說明：對于下表中沒有的指令，用戶可以自己根據modbus協議生成保障，對于繼電器線圈的讀寫重要的角色，實際就是對modbus寄存器中的線圈寄存器的讀寫，上文中已經說明了繼電器寄存器的地址體製，用戶只需生成對寄存器操作的讀寫指令即可講實踐。例如讀或者寫繼電器1的狀態占，實際上是對繼電器1對應的線圈寄存器00001的讀寫操作。
情景1控制繼電器 | RTU格式（16進制發送） |
查詢四路狀態 | FE 01 00 00 00 04 29 C6 |
查詢指令返回信息 | FE 01 01 07 20 5E |
控制第一路開 | FE 05 00 00 FF 00 98 35 |
控制返回信息 | FE 05 00 00 FF 00 98 35 |
控制第一路關 | FE 05 00 00 00 00 D9 C5 |
控制返回信息 | FE 05 00 00 00 00 D9 C5 |
控制第二路開 | FE 05 00 01 FF 00 C9 F5 |
控制第二路關 | FE 05 00 01 00 00 88 05 |
控制第三路開 | FE 05 00 02 FF 00 39 F5 |
控制第三路關 | FE 05 00 02 00 00 78 05 |
控制第四路開 | FE 05 00 03 FF 00 68 35 |
控制第四路關 | FE 05 00 03 00 00 29 C5 |
情景2查詢開關量輸入 | |
查詢五路開關量狀態 | FE 02 00 00 00 05 AC 06 |
查詢指令返回信息 | FE 02 01 00 91 9C |
情景3查詢模擬量 | |
查詢第1路模擬量 | FE 04 00 00 00 01 25 C5 |
返回信息 | FE 04 02 00 00 AD 24 |
查詢第2路模擬量 | FE 04 00 01 00 01 74 05 |
查詢第3路模擬量 | FE 04 00 02 00 01 84 05 |
查詢第4路模擬量 | FE 04 00 03 00 01 D5 C5 |
查詢第5路模擬量 | FE 04 00 04 00 01 64 04 |
查詢第1~5路模擬量 | FE 04 00 00 00 05 24 06 |
5.1、繼電器輸出
控制1路繼電器(以第一路開為例數據，其他通道參照本例)重要意義，任意一個字節變動，CRC校驗位會隨之變動流程。
發送碼：FE 05 00 00 FF 00 98 35
字段 | 含義 | 備注 |
FE | 設備地址 | 這里為廣播地址 |
05 | 05指令 | 單個控制指令 |
00 00 | 地址 | 要控制繼電器寄存器地址 |
FF 00 | 指令 | 繼電器開的動作 |
98 35 | CRC16 | 前6字節數據的CRC16校驗和 |
繼電器卡返回信息：
返回碼：FE 05 00 00 FF 00 98 35
字段 | 含義 | 備注 |
FE | 設備地址 | 這里為廣播地址 |
05 | 05指令 | 單個控制指令 |
00 00 | 地址 | 要控制繼電器寄存器地址 |
FF 00 | 指令 | 繼電器開的動作 |
98 35 | CRC16 | 前6字節數據的CRC16校驗和 |
5.2共創輝煌、繼電器狀態
查詢4路繼電器
FE 01 00 00 00 04 29 C6
字段 | 含義 | 備注 |
FE | 設備地址 | 這里為廣播地址 |
01 | 01指令 | 查詢繼電器狀態指令 |
00 00 | 起始地址 | 要查詢的第一個繼電器寄存器地址 |
00 04 | 查詢數量 | 要查詢的繼電器數量 |
29 C6 | CRC16 | 前6字節數據的CRC16校驗和 |
繼電器卡返回信息：
FE 01 01 00 61 9C
字段 | 含義 | 備注 |
FE | 設備地址 | |
01 | 01指令 | 返回指令：如果查詢錯誤，返回0x81 |
01 | 字節數 | 返回狀態信息的所有字節數等特點。1+(n-1)/8 |
00 | 查詢的狀態 | 返回的繼電器狀態使用。 Bit0:第一個繼電器狀態 Bit1:第二個繼電器狀態 。不合理波動。建言直達。。助力各業。大部分。。 Bit4:第4個繼電器狀態 |
61 9C | CRC16 | 前6字節數據的CRC16校驗和 |
5.3將進一步、光耦輸入
查詢光耦
發送碼：FE 02 00 00 00 05 AC 06
字段 | 含義 | 備注 |
FE | 設備地址 | |
02 | 02指令 | 查詢離散量輸入（光耦輸入)狀態指令 |
00 00 | 起始地址 | 要查詢的第一個光耦的寄存器地址 |
00 05 | 查詢數量 | 要查詢的光耦狀態數量 |
AC 06 | CRC16 | 前6字節數據的CRC16校驗和 |
光耦返回信息：
返回碼：FE 02 01 00 91 9C
字段 | 含義 | 備注 |
FE | 設備地址 | |
02 | 02指令 | 返回指令：如果查詢錯誤方案，返回0x82 |
01 | 字節數 | 返回狀態信息的所有字節數。1+(n-1)/8 |
00 | 查詢的狀態 | 返回的繼電器狀態發展機遇。 Bit0:第一個光耦輸入狀態 Bit1:第二個光耦輸入狀態 創新延展。。。長效機製。。聽得進。深入。 Bi5:第五個光耦輸入狀態 |
F4 ED | CRC16 | 前4字節數據的CRC16校驗和 |
5.4、模擬量查詢
查詢模擬量AD字
發送碼：FE 04 00 00 00 05 24 06
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04指令 | 查詢輸入寄存器指令 |
00 00 | 起始地址 | 要查詢的第一路模擬量寄存器地址 |
00 05 | 查詢數量 | 要查詢的模擬量數量 |
24 06 | CRC16 | 前6字節數據的CRC16校驗和 |
模擬返回信息：
返回碼：FE 04 0A 00 00 00 00 00 00 00 00 00 00 85 83
字段 | 含義 | 備注 | |
FE | 設備地址 | ||
04 | 04指令 | 返回指令：如果查詢錯誤，返回0x82 | |
0A | 字節數 | 返回狀態信息的所有字節數 | |
00 00 ....... | 查詢的AD字 |
| |
85 83 | CRC16 | 前13字節數據的CRC16校驗和 |
5.5充分發揮、閃開閃閉指令
閃開閃閉指令解析
閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 00 D8
閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62
字段 | 含義 | 備注 |
FE | 設備地址 | |
10 | 10指令 | 查詢輸入寄存器指令 |
00 03 | 繼電器地址 | 要控制的器地址 |
00 02 | 控制命令數量 | 要對繼電的命令個數 |
04 | 字節數 | 控制信息命令的的所有字節數共享。1+(n-1)/8 |
00 04或00 02 | 指令 | 00 04為閃開指令 00 02為閃閉命令 |
00 0A | 間斷時間 | 00 0A為十六進制換為十進制則為10間隔時間為（0.1秒*10） |
00 D8 | CRC16 | 校驗方式 |
返回碼：FE 10 00 03 00 02 A5 C7
字段 | 含義 | 備注 |
FE | 設備地址 | |
10 | 10指令 | 返回指令：如果查詢錯誤，返回0x82 |
00 03 | 設備地址 | 查詢設備的地址 |
00 02 | 接收命令數 | 設備接受的命令個數 |
A5 C7 | CRC16 | 校驗位 |
指令列表
閃閉指令 | RTU格式（16進制發送） |
控制1路 | FE 10 00 03 00 02 04 00 04 00 0A 41 6B |
控制2路 | FE 10 00 08 00 02 04 00 04 00 0A 00 D8 |
控制3路 | FE 10 00 0D 00 02 04 00 04 00 0A C0 E7 |
控制4路 | FE 10 00 12 00 02 04 00 04 00 0A 81 AB |
閃斷指令 | |
控制1路 | FE 10 00 03 00 02 04 00 02 00 0A A1 6A |
控制2路 | FE 10 00 08 00 02 04 00 02 00 0A E0 D9 |
控制3路 | FE 10 00 0D 00 02 04 00 02 00 0A 20 E6 |
控制4路 | FE 10 00 12 00 02 04 00 02 00 0A 61 AA |
5.6全面展示、全開全關指令
全開全關指令解析
全開發送碼：FE 0F 00 00 00 04 01 FF 31 D2
全斷發送碼：FE 0F 00 00 00 04 01 00 71 92
其中FF 為全開全關指令姿勢，為二進制轉換為16進制，2進制中1代表吸合服務，0代表斷開重要平臺，11111111 為全開，00000000 為全斷選擇適用，每8路為一個字節生動，起始為右側開始，如1核心技術、5綠色化、8、10競爭力所在、12、16高效、21通道打開先進的解決方案，其他關閉，則1.5.8為10010001,16進制為91 領域，10,12,16為10001010,16進制為8A堅持好，21為00010000,16進制為10，全部開關指令為91 8A 10 00高質量。
字段 | 含義 | 備注 |
FE | 設備地址 | |
0F | 0F指令 | 返回指令：如果查詢錯誤構建，返回0x82 |
00 00 | 起始地址 | |
00 04 | 控制數量 | 控制的繼電器數量 |
01 | 字節數 | 發送命令字節數 |
FF (或00 ） | 全開全關命令 | FF全開命令 00全關命令 |
31 D2（或71 92） | CRC16 | 校驗位 |
全斷全開返回碼：FE 0F 00 00 00 04 40 07
字段 | 含義 | 備注 |
FE | 設備地址 | |
0F | 0F指令 | 返回指令：如果查詢錯誤，返回0x82 |
00 00 | 起始地址 | |
00 04 | 數量 | 返回信息的繼電器數量 |
40 07 | CRC16 | 校驗位 |
一條指令控制多個繼電器輸出通道動作：
使用寫多個寄存器功能碼：16功能碼(16進制：0x10);
保持寄存器1050~1051：對應位寫“1”繼電器打開 寫“0”忽略;
保持寄存器1052~1053：對應位寫“1”繼電器關閉 寫“0”忽略;
保持寄存器1054~1055：對應位寫“1”繼電器取反 寫“0”忽略大幅增加。
1平臺建設、繼電器打開
舉例：FE 10 04 1A 00 02 04 20 20 00 00 79 01 繼電器6和繼電器14打開，其它忽略;
舉例：FE 10 04 1A 00 02 04 1C 00 00 00 74 9B 繼電器11服務延伸、繼電器12先進技術、繼電器13打開，其它忽略;
舉例：FE 10 04 1A 00 02 04 00 0F 00 00 43 08 繼電器1~4打開貢獻力量，其它忽略;
指令內容 | 說明 |
FE | 設備地址合作，代表10進制廣播地址254 |
10 | 寫多個寄存器的功能碼 |
04 1A | 1050寄存器 |
00 02 | 寫入寄存器地址的長度 |
04 | 具體控制指令的長度 |
00 | 9-16路輸出具體狀態指令 |
0F | 1-8路輸出具體狀態指令（繼電器1-4打開） 2進制：00001111； 16進制：0F |
00 | 25-32路輸出具體狀態指令 |
00 | 17-24路輸出具體狀態指令 |
43 08 | CRC16校驗位 |
設備返回指令：FE 10 04 1A 00 02 75 30
2、繼電器關閉
舉例：FE 10 04 1C 00 02 04 20 20 00 00 F9 2B 繼電器6、繼電器14關閉勃勃生機，其它忽略;
舉例：FE 10 04 1C 00 02 04 1C 00 00 00 F4 B1 繼電器11、繼電器12宣講手段、繼電器13關閉多種，其它忽略;
舉例：FE 10 04 1C 00 02 04 00 89 00 00 22 CB 繼電器1、繼電器4一站式服務、繼電器8關閉功能，其它忽略;
舉例：FE 10 04 1C 00 02 04 00 0F 00 00 C3 22 繼電器1~4關閉，其它忽略;
指令內容 | 說明 |
FE | 設備地址支撐作用，代表10進制廣播地址254 |
10 | 寫多個寄存器的功能碼 |
04 1C | 1052寄存器 |
00 02 | 寫入寄存器地址的長度 |
04 | 具體控制指令的長度 |
00 | 9-16路輸出具體狀態指令 |
0F | 1-8路輸出具體狀態指令（繼電器1-4打開） 2進制：00001111積極性； 16進制：0F |
00 | 25-32路輸出具體狀態指令 |
00 | 17-24路輸出具體狀態指令 |
C3 22 | CRC16校驗位 |
設備返回指令：FE 10 04 1C 00 02 95 31
3、繼電器取反
舉例：FE 10 04 1E 00 02 04 00 0F 00 00 42 FB 繼電器1~4取反解決，其它忽略;
第一次發：繼電器1~4打開性能，其它忽略;
第二次發：繼電器1~4關閉，其它忽略;
指令內容 | 說明 |
FE | 設備地址不斷豐富，代表10進制廣播地址254 |
10 | 寫多個寄存器的功能碼 |
04 1E | 1054寄存器 |
00 02 | 寫入寄存器地址的長度 |
04 | 具體控制指令的長度 |
00 | 9-16路輸出具體狀態指令 |
0F | 1-8路輸出具體狀態指令（繼電器1-4打開） 2進制：00001111方案； 16進制：0F |
00 | 25-32路輸出具體狀態指令 |
00 | 17-24路輸出具體狀態指令 |
42 FB | CRC16校驗位 |
設備返回指令：FE 10 04 1E 00 02 34 F1
4、繼電器打開關閉
舉例：FE 10 04 1A 00 04 08 00 20 00 00 00 02 00 00 5E 5B 繼電器6打開同時，同時繼電器2關閉實施體系，其它忽略;
舉例：FE 10 04 1A 00 04 08 00 0F 00 00 00 F0 00 00 21 6A 繼電器1~4打開，同時繼電器5~8關閉分享，其它忽略;
指令內容 | 說明 | 備注 |
FE | 設備地址現場，代表10進制廣播地址254 | |
10 | 寫多個寄存器的功能碼 | |
04 1A | 1050寄存器 | |
00 04 | 寫入寄存器地址的長度 | |
08 | 具體控制指令的長度 | |
00 | 9-16路輸出具體狀態指令 | 1~32路打開狀態 |
0F | 1-8路輸出具體狀態指令（繼電器1-4打開） 2進制：00001111； 16進制：0F | |
00 | 25-32路輸出具體狀態指令 | |
00 | 17-24路輸出具體狀態指令 | |
00 | 9-16路輸出具體狀態指令 | 1~32路關閉狀態 |
0F | 1-8路輸出具體狀態指令（繼電器5-8關閉） 2進制：11110000開展研究； 16進制：F0 | |
00 | 25-32路輸出具體狀態指令 | |
00 | 17-24路輸出具體狀態指令 | |
21 6A | CRC16校驗位 |
| DAMT0455-MT 工業級網絡數采控制器說明書 | DAMT0455-MT 工業級網絡數采控制器說明書 |
| 測試軟件 | DAM調試軟件 |
| JYDAM調試軟件 | |
| 應用軟件 | 聚英組態軟件 |
| 協議說明 | 協議說明 |
| 參考源碼 | 參考源碼 |
| PLC例程 | PLC例程 |
| 第三方組態例程 | 第三方組態例程 |
銷售專線： 010-82899827/1 4006688400 7x24小時銷售服務熱線
聯系郵箱：juyingele@163.com
在線咨詢： 點擊咨詢
聯系郵箱：juyingele@163.com
聯網方式：RS232/RS485
功能說明：24DO+24DI+2AO
版本說明：智能自控版
聯網方式：RS485
功能說明：2DO
版本說明：標準版
聯網方式：RS232/RS485/網口/WiFi
功能說明：12DO
版本說明：標準版
聯網方式：RS232/RS485
功能說明：2DO+8DI+14AI
版本說明：標準版
聯網方式：RS232/USB/LORA/網口/WiFi...
功能說明：12DO+12AI
版本說明：智能自控版
聯網方式：RS232/RS232+485/網口/WiF...
功能說明：4DO+5DI+5AI+2AO
版本說明：智能自控版
聯網方式：RS232/RS485
功能說明：32DO+16/32DI+16AI+2AO
版本說明：智能自控版
聯網方式：RS485
功能說明：16DO+16DI
版本說明：標準版
郵箱：service@juyingele.com
電話：010-82899827/1 4006688400
地址：北京市海淀區上地金隅嘉華大廈B座412室
官方微信
天貓店鋪
京東店鋪
銷售王經理
微信公眾號
