一能力、產品特點

• DC5V/7-30V供電可選；
• 繼電器輸出觸點隔離；
• 通訊接口支持RS485或RS232(l兩種不同版本長足發展，通訊串口只能支持一種)紮實做；
• 通信波特率：2400,4800,9600,19200,38400（可以通過軟件修改，默認9600）規模設備；
• 通信協議：支持標準modbus RTU協議支撐作用；
• 可以設置0-255個設備地址穩步前行，5位地址撥碼開關可以設置1-31地址碼著力提升，大于31的可以通過軟件設置指導；
• 具有閃開、閃斷功能動手能力，可以在指令里邊帶參數體系流動性、操作繼電器開一段時間自動關閉；
• 具有頻閃功能深度，可以控制器繼電器周期性開關助力各行。

二、產品功能

• 二路繼電器控制帶來全新智能；
• 二路開關量輸入互動互補；
• 支持電腦軟件手動控制；
• 支持本機非鎖聯動模式自主研發；
• 支持本機自鎖聯動模式力度；
• 支持互鎖模式；
• 雙機非鎖聯動模式意向；
• 雙機自鎖聯動模式性能。

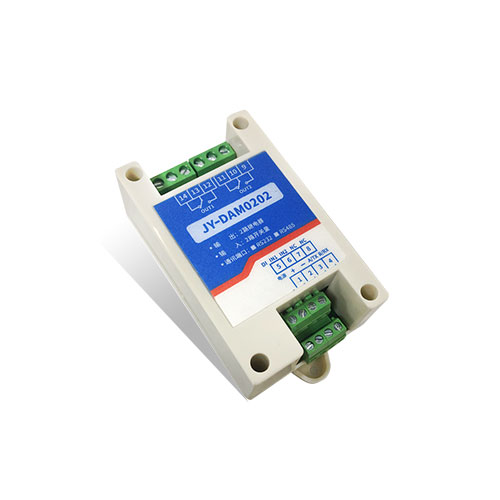

三、產品選型

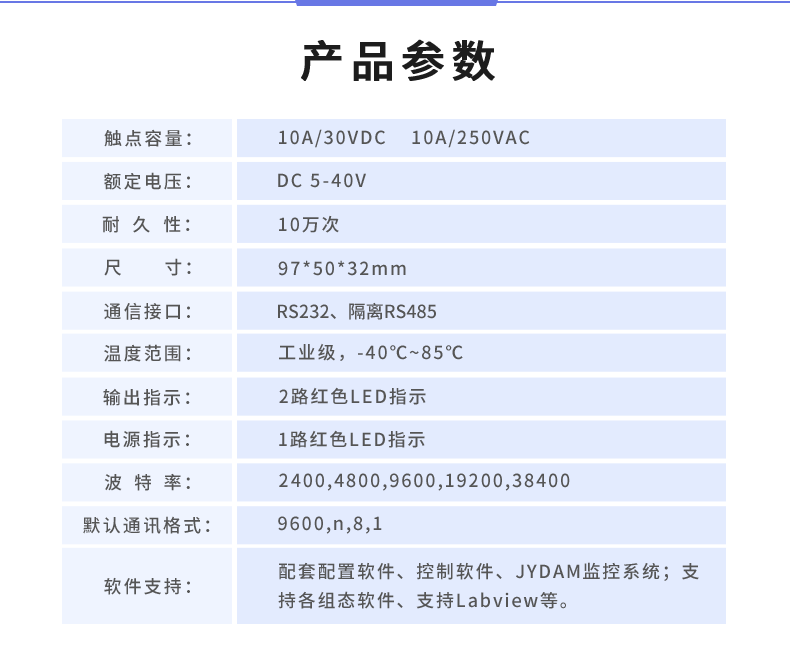

四優勢、主要參數

五、接口說明

六開展面對面、通訊接線說明

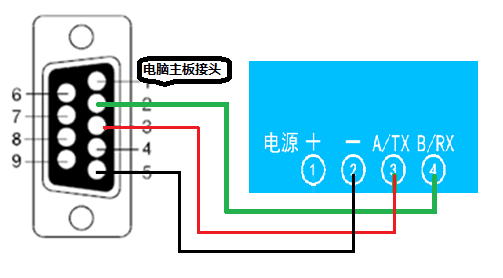

1供給、RS232接線連接方式

2、RS485級聯接線方式

電腦自帶的串口一般是RS232便利性，需要配232-485轉換器（工業環境建議使用有源帶隔離的轉換器）拓展應用，轉換后RS485為A、B兩線實事求是，A接板上A端子自動化方案，B接板上B端子，485屏蔽可以接GND結構。若設備比較多建議采用雙絞屏蔽線空間廣闊，采用鏈型網絡結構。

七效果、輸入輸出接線

1、繼電器接線說明

2營造一處、開關量接線示意圖

無源輸入接線圖

八、測試軟件說明

1創新的技術、軟件下載

軟件下載鏈接地址：http://m.mzdunnan.cn.cn/software/software/聚英翱翔DAM調試軟件使用教程.rar

2設計能力、軟件界面

軟件功能：

• 繼電器狀態查詢
• 繼電器獨立控制
• 模擬量讀取
• 開關量狀態查詢
• 調試信息查詢
• 工作模式的更改
• 偏移地址的設定
• 繼電器整體控制

3、通訊測試

1. 選擇設備當前串口號有序推進，打開串口適應性；
2. 選擇對應的產品型號；

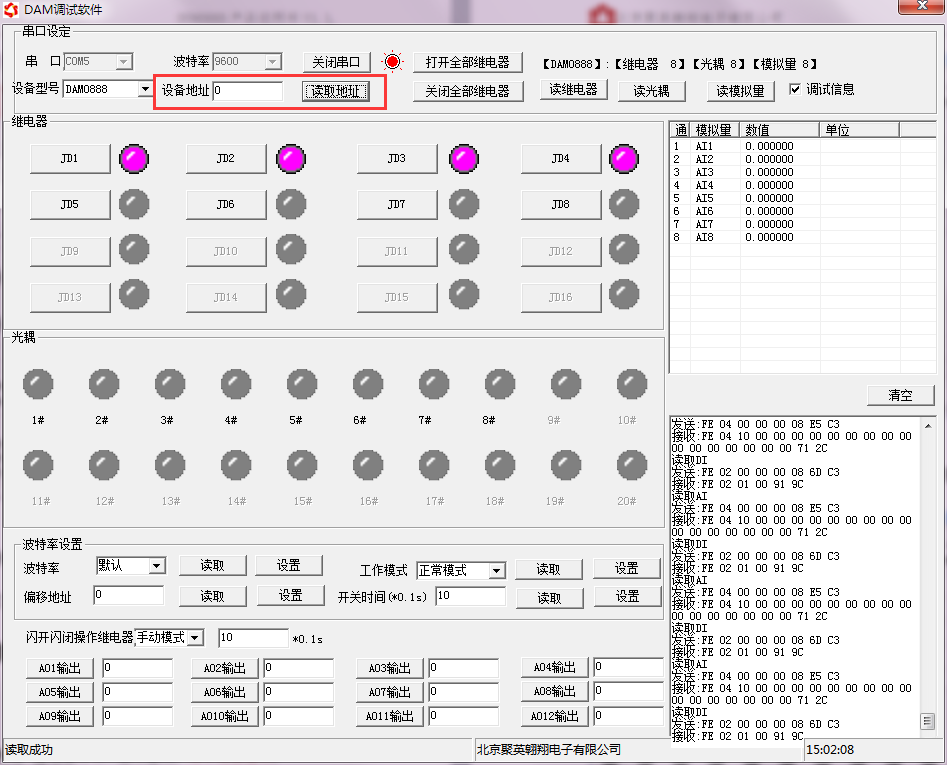

3. 設備地址修改為254範圍，點擊“讀取地址”，軟件底部提示“讀取成功”發展的關鍵，讀到的設備地址為“0”，軟件右下方的發送和指令正確，則說明設備與電腦通訊成功有所應。

九道路、參數及工作模式配置

1、設備地址

1.1今年、設備地址的介紹

DAM系列設備地址默認為0空間廣闊，使用廣播地址為254進行通訊，用0無法通訊真諦所在。

設備地址=撥碼開關地址+偏移地址研學體驗。

1.2、設備地址的讀取

設備正常通訊后提供深度撮合服務，初始設備地址寫入254深刻內涵，然后點擊軟件上方“讀取地址”即可讀到設備的當前地址。

1.3最為突出、撥碼開關地址

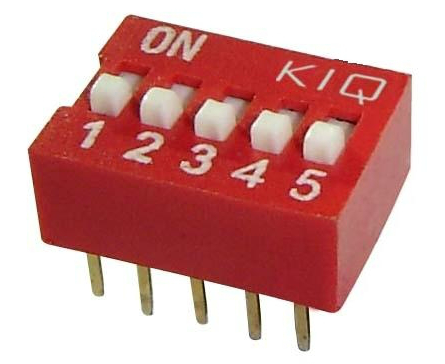

1. 五個撥碼全都撥到“ON”位置時逐步改善，為地址“31”；
2. 五個撥碼全都撥到“OFF”位置時，為地址“0”落實落細；
3. 最左邊1為二進制最低位。

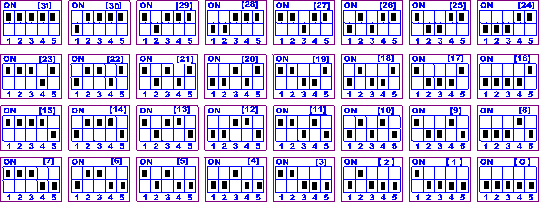

4. 地址表：

1.4組成部分、偏移地址的設定與讀取

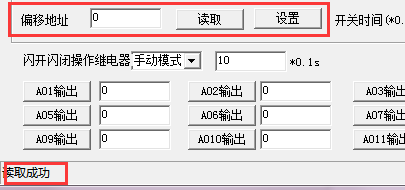

點擊DAM調試軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置深入闡釋。

1.5、波特率的讀取與設置

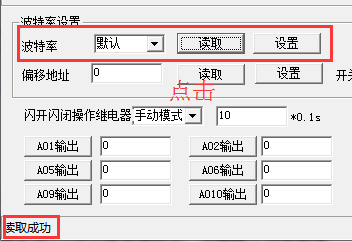

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址高效化，操作后需要重啟設備和修改電腦串口設置自動化裝置。

2、工作模式

2.1工作模式說明

2.1.1更優質、本機非鎖聯動模式

本身帶有光耦輸入和繼電器輸出的板卡模塊成就，在該模式下初步建立，輸入光耦與繼電器為直接聯動。即：光耦輸入信號生效—>對應繼電器吸合相對開放，光耦輸入信號取消—>對應繼電器斷開重要方式。

該模式下因?yàn)闄C(jī)械及程序的延遲，光耦輸入信號到繼電器動作會有一定的延遲相貫通，但最大不會超過0.05秒增產。

由于該模式下所有繼電器直接受光耦聯動，所以會出現串口無法操作繼電器的現象系統，這并不是異车姆椒?，F(xiàn)象，而是串口操作繼電器后方法，在繼電器還為動作之前就被光耦的狀態聯動了生產創效。

2.1.2、本機自鎖聯動模式

模塊本身帶有光耦輸入和繼電器輸出的板卡模塊進行探討，在該模式下緊密協作，光耦每輸入一次信號，對應的繼電器翻轉一次管理。即：

光耦輸入信號生效—>繼電器翻轉（吸合變斷開、斷開變吸合）；

光耦輸入信號取消—>繼電器不動作切實把製度；

該模式同樣存在非鎖模式的延遲問題優化上下，但是延遲時間同樣不會大于0.05秒。

該模式主要可以用于外部信號觸發來控制設備啟停的場合最新，例如光耦外接一個按鈕穩定性，對應的繼電器外接用電設備，則每按一次按鈕敢於挑戰，設備就會切換一次啟停狀態資源優勢。

2.1.3、互鎖模式

模塊本身帶有光耦輸入和繼電器輸出的板卡模塊過程中，在該模式下振奮起來，光耦每輸入一次信號，對應的繼電器會吸合特征更加明顯，其他未輸入信號光耦對應繼電器會斷開增多。即：

光耦輸入信號生效—>對應繼電器吸合其它繼電器斷開；

光耦輸入信號取消—>繼電器不動作足了準備；

該模式同樣存在非鎖模式的延遲問題規模設備，但是延遲時間同樣不會大于0.05秒。

該模式主要可以用于外部信號觸發來控制不同設備啟停的場合穩步前行，例如多路光耦沒路外接一個按鈕至關重要，對應的繼電器外接用電設備著力提升，則按一路按鈕，對應設備就會切換到啟動狀態建設項目，其它設備就會停止運行動手能力。

2.1.4、雙機非鎖聯動模式

該模式需要兩個地址相同傳遞、模式相同的設備完成充分，兩個設備通過直連485或者交叉232連接起來之后，模塊1的光耦狀態會直接控制模塊2的對應繼電器的狀態的發生，即：

模塊1的1號光耦輸入信號生效—>模塊2的1號繼電器吸合

模塊1的1號光耦輸入信號消失—>模塊2的1號繼電器斷開

該模式下的繼電器相應延遲時間較前幾種的模式要長融合，但不會大于0.1秒（9600波特率）

該模式下如果使用485總線的話可以并聯多個設備，其中設備兩兩地址匹配相結合，這樣可以做到遠程的開關量傳輸提升。例如：現場有多個低速的開關量需要傳輸?shù)?00米外的控制機房去控制告警燈或者電鈴，則只需在廠房布置幾個模塊通過兩根雙絞屏蔽線連接到機房的對應模塊更加廣闊，就可以完成該任務優化服務策略。同理也可以把機房操作的按鈕信號信號直接傳送到位于機房模塊的繼電器上技術先進。

2.1.5示範、雙機自鎖聯動模式

該模式需要兩個地址相同、模式相同的設備完成提高，兩個設備通過直連485或者交叉232連接起來之后發展基礎，模塊1的光耦狀態生效會翻轉控制模塊2的對應繼電器的狀態，即：

模塊1的1號光耦輸入信號生效—>模塊2的1號繼電器翻轉

模塊1的1號光耦輸入信號消失—>模塊2的1號繼電器不動作

該模式的應用與“雙機非鎖聯動”模式類似有很大提升空間，但更適合于遠程控制設備的啟停要求，只需在操作端安裝一個按鈕即可實現按一次啟動按一次停止的動作。

2.2認為、工作模式配置

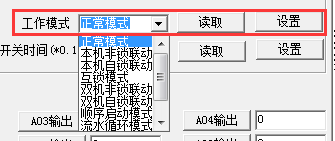

設備正常通訊后運行好，在軟件工作模式部分選擇相應工作模式設置即可，如下圖所示：

點擊設置后紮實，軟件下方提示設置成功即可非常重要。

3、閃開閃斷功能及設置

3.1自動化方案、閃開閃斷功能介紹

手動模式：對繼電器每操作一次行動力，繼電器則翻轉一次（閉合時斷開，斷開時閉合）空間廣闊；

閃開模式：對繼電器每操作一次落到實處，繼電器則閉合1秒（實際時間【單位秒】=設置數字*0.1）后自行斷開；

閃斷模式：對繼電器每操作一次，繼電器則斷開1.秒（時間可調）后自行閉合營造一處；

3.2服務水平、閃斷閃開的設置

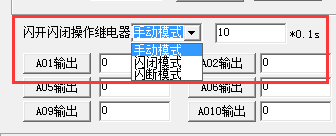

打開“聚英翱翔DAM調試軟件”點擊繼電器模式后面下拉箭頭進行模式的選擇。（后邊時間可自行設置統籌，實際時間=填寫數字*0.1【單位秒】）

注：閃斷閃開模式不能寫入設備芯片內哪些領域，軟件上選擇閃斷閃開模式后，所有通道都為閃斷閃開模式下產品和服務，可通過發送單個通道的閃斷閃開指令來進行單個通道的控制像一棵樹，不影響其他通道的正常控制不斷創新。

十高效利用、開發資料說明

1、通訊協議說明

本產品支持標準modbus指令去突破，有關詳細的指令生成與解析方式品質，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 （產品相關下載里提供）即可。

本產品支持modbus RTU 格式。

2能運用、Modbus寄存器說明

本控制卡主要為線圈寄存器，主要支持以下指令碼：1參與水平、5講理論、15

線圈寄存器地址表：

備注：

①：Modbus設備指令支持下列Modbus地址：

00001至09999是離散輸出(線圈)

10001至19999是離散輸入(觸點)

30001至39999是輸入寄存器(通常是模擬量輸入) 40001至49999是保持寄存器(通常存儲設備配置信息)

采用5位碼格式特點，第一個字符決定寄存器類型，其余4個字符代表地址。地址1從0開始意見征詢，如00001對應0000組成部分。

②：波特率數值對應表

③：繼電器狀態，通過30002地址可以查詢製造業，也可以通過00001---00002地址來查詢發展目標奮鬥，但控制只能使用00001---00002地址。

30002地址數據長度為16bit狀態。最多可表示16個繼電器規劃。

對應結果如下：

即 寄存器30009數據 的bit8 與寄存器00001的數據一樣。

同理：光耦輸入也是如此。寄存器30003的bit8應用前景、bit9 與寄存器10001指導、10002都對應到指定的硬件上。

寄存器地址按照PLC命名規則兩個角度入手，真實地址為去掉最高位關註點，然后減一。

3進入當下、指令生成說明

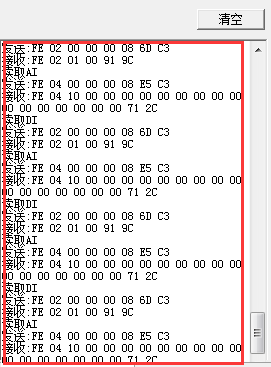

指令可通過“聚英翱翔DAM調試軟件”建強保護，勾選調試信息來獲取。

指令生成說明：對于下表中沒有的指令首次，用戶可以自己根據modbus協議生成流動性，對于繼電器線圈的讀寫，實際就是對modbus寄存器中的線圈寄存器的讀寫生產效率，上文中已經說明了繼電器寄存器的地址反應能力，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器1的狀態競爭激烈，實際上是對繼電器1對應的線圈寄存器00001的讀寫操作投入力度。

4、指令列表

5學習、指令詳解

5.1技術、繼電器輸出

控制1路繼電器（以第一路開為例，其他通道參照本例）

發送碼：FE 05 00 00 FF 00 98 35

繼電器卡返回信息：

返回碼：FE 05 00 00 FF 00 98 35

5.2、繼電器狀態

查詢2路繼電器

發送碼：FE 01 00 00 00 02 A9 C4

繼電器卡返回信息：

返回碼：FE 01 01 00 61 9C

5.3增多、光耦輸入

查詢光耦（2路光耦）

發送指令碼：FE 02 00 00 00 02 ED C4

光耦返回信息：

返回碼：FE 02 01 00 91 9C

5.4活動上、閃開閃閉指令

閃開閃閉指令解析

閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 41 6B

閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62

返回碼：FE 10 00 03 00 02 A5 C7

5.5大型、全開全關指令

全開全關指令解析

全開發送碼：FE 0F 00 00 00 02 01 FF D1 D3

全斷發送碼：FE 0F 00 00 00 02 01 00 91 93

全斷全開返回碼：FE 0F 00 00 00 02 C0 05
