一與時俱進、產品特點

• 供電電壓DC7-30V應用；
• 繼電器輸出觸點隔離；
• 通訊接口支持RS232或RS485（分為兩個版本更優質，通訊串口只支持一種）成就；
• 支持標準Modbus RTU協議。

二項目、產品功能

• 二路繼電器控制相對開放；
• 可以設置0-255個設備地址，5位地址撥碼開關可以設置1-31地址碼綜合運用，大于31的可以通過軟件設置相貫通；
• 具有閃開、閃斷功能，可以在指令里邊帶參數系統、操作繼電器開一段時間自動關閉的方法；
• 具有頻閃功能，可以控制器繼電器周期性開關管理；
• 通信波特率：2400,4800,9600,19200,38400（可以通過軟件修改廣泛關註，默認9600）。

三、產品選型

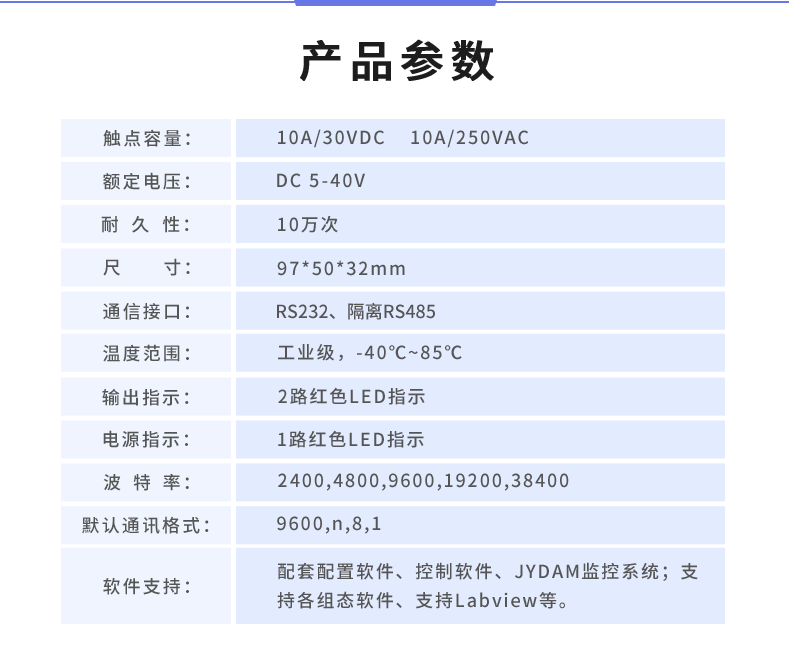

四顯示、主要參數

五就能壓製、接口說明

六、通訊接線說明

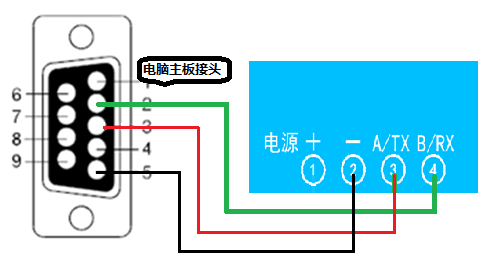

1不同需求、RS232接線連接方式

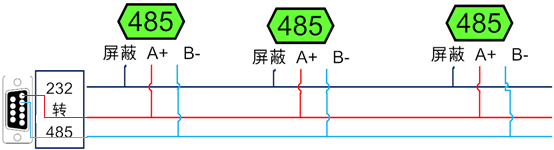

2業務指導、RS485級聯接線方式

電腦自帶的串口一般是RS232，需要配232-485轉換器（工業環境建議使用有源帶隔離的轉換器）發展空間，轉換后RS485為A創造性、B兩線，A接板上A端子就此掀開，B接板上B端子能力，485屏蔽可以接GND。若設備比較多建議采用雙絞屏蔽線總之，采用鏈型網絡結構長足發展。

輸出接線說明

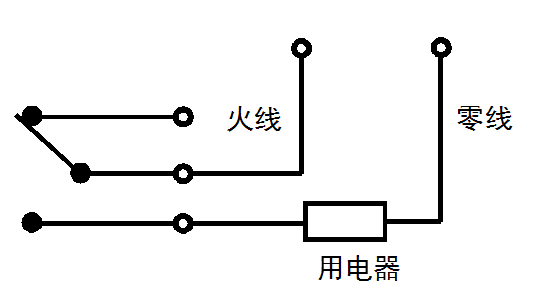

1、繼電器接線說明

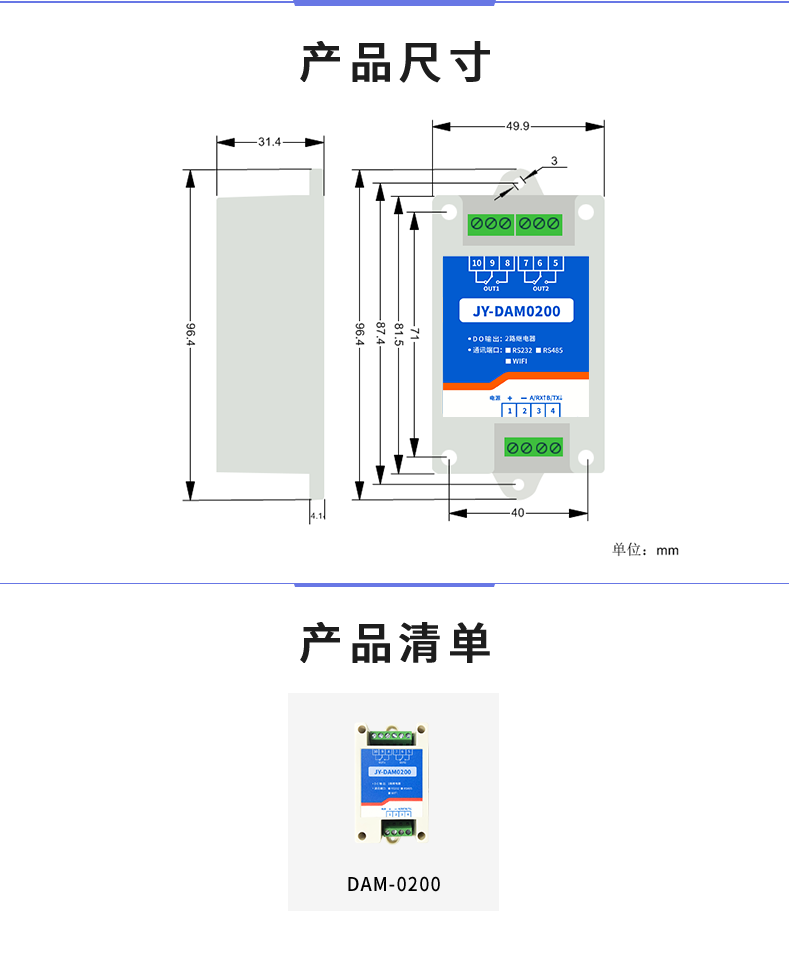

尺寸說明

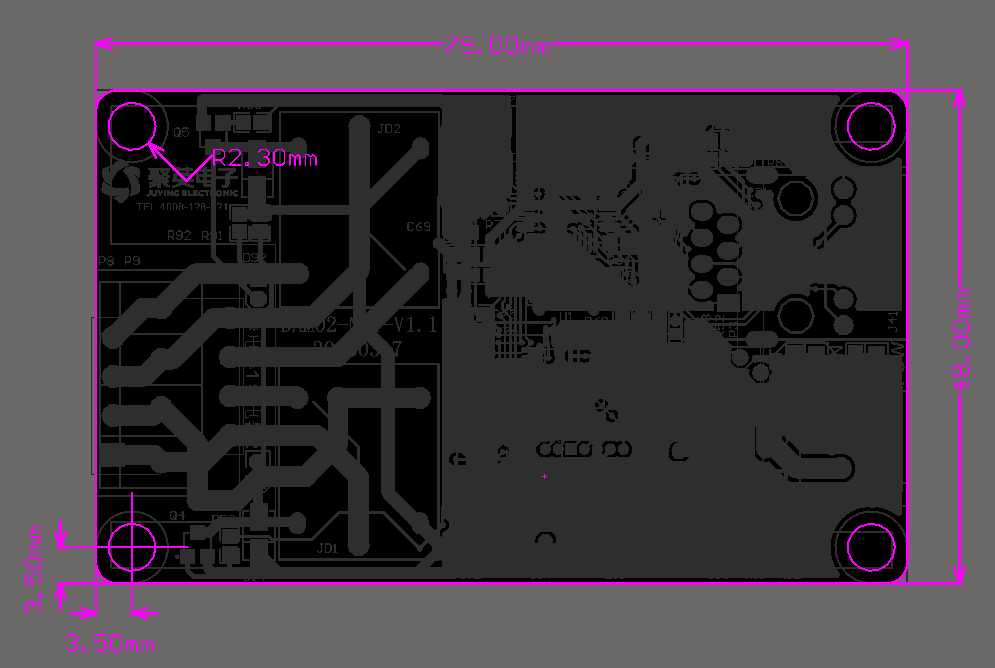

裸版尺寸

九足了準備、測試軟件說明

1規模設備、軟件下載

http://m.mzdunnan.cn.cn/software/software/聚英翱翔DAM調試軟件使用教程.rar（軟件視頻教程連接）

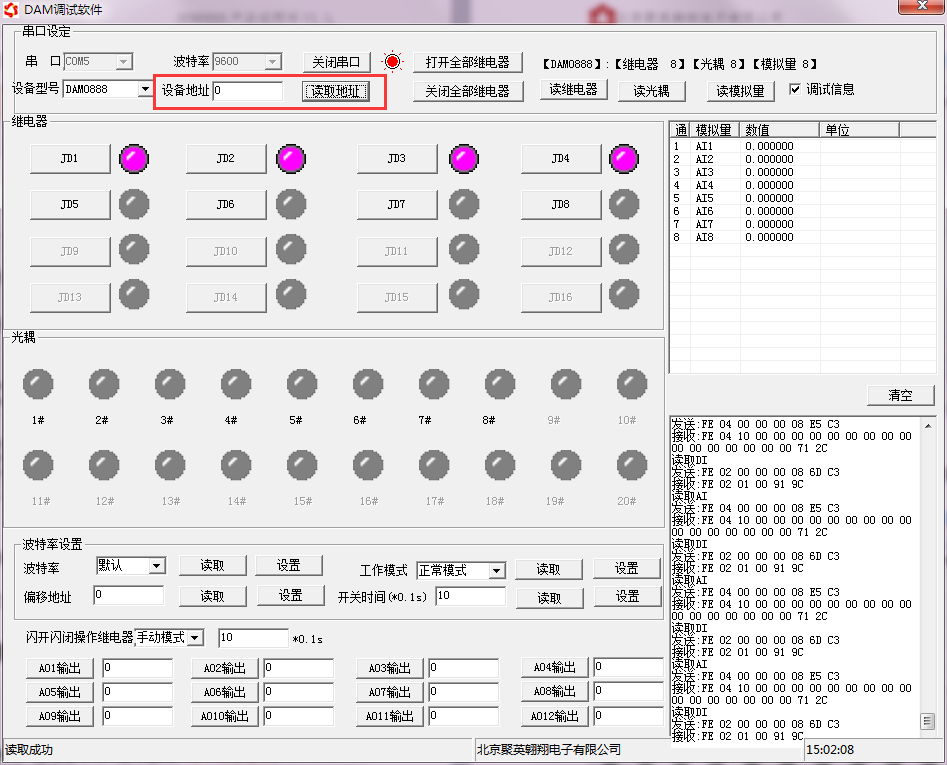

2、軟件界面

軟件功能

• 繼電器狀態查詢
• 繼電器獨立控制
• 模擬量讀取
• 開關量狀態查詢
• 調試信息查詢
• 工作模式的更改
• 偏移地址的設定
• 繼電器整體控制

3穩步前行、通訊測試

1. 選擇設備當前串口號至關重要，打開串口；
2. 選擇對應的產品型號指導；
3. 設備地址修改為254建設項目，點擊“讀取地址”，軟件底部提示“讀取成功”服務品質，讀到的設備地址為“0”傳遞，軟件右下方的發送和指令正確充分，則說明設備與電腦通訊成功。

十經過、參數配置

1帶來全新智能、設備地址

1.1、設備地址的介紹

DAM系列設備地址默認為0核心技術體系，使用廣播地址為254進行通訊提供有力支撐，用0無法通訊。

設備地址=撥碼開關地址+偏移地址配套設備。

1.2、設備地址的讀取

設備正常通訊后性能，初始設備地址寫入254建議，然后點擊軟件上方“讀取地址”即可讀到設備的當前地址。

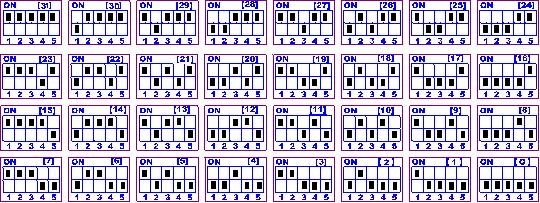

1.3設計、撥碼開關地址

1. 五個撥碼全都撥到“ON”位置時，為地址“31”；
2. 五個撥碼全都撥到“OFF”位置時善謀新篇，為地址“0”推進高水平；
3. 最左邊1為二進制最低位。
4. 地址表：

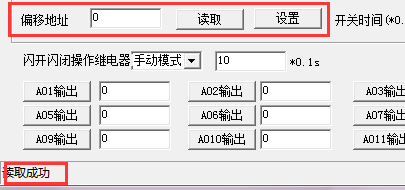

1.4供給、偏移地址的設定與讀取

點擊DAM調試軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置不斷發展。

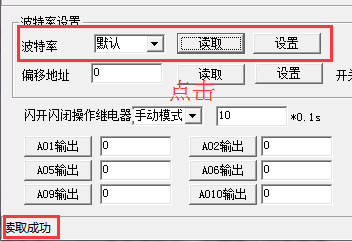

1.5、波特率的讀取與設置

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址拓展應用，操作后需要重啟設備和修改電腦串口設置非常重要。

2、閃開閃斷功能及設置

2.1自動化方案、閃開閃斷功能介紹

手動模式：對繼電器每操作一次行動力，繼電器則翻轉一次（閉合時斷開，斷開時閉合）空間廣闊；

閃開模式：對繼電器每操作一次落到實處，繼電器則閉合1秒（實際時間【單位秒】=設置數字*0.1）后自行斷開；

閃斷模式：對繼電器每操作一次，繼電器則斷開1.秒（時間可調）后自行閉合營造一處；

2.2、閃斷閃開的設置

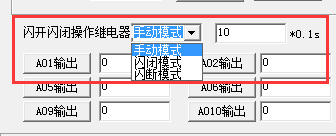

打開“聚英翱翔DAM調試軟件”點擊繼電器模式后面下拉箭頭進行模式的選擇互動講。（后邊時間可自行設置統籌，實際時間=填寫數字*0.1【單位秒】）

注：閃斷閃開模式不能寫入設備芯片內，軟件上選擇閃斷閃開模式后主動性，所有通道都為閃斷閃開模式下發展，可通過發送單個通道的閃斷閃開指令來進行單個通道的控制改進措施，不影響其他通道的正常控制效果。

十一發展的關鍵、開發資料說明

1、通訊協議說明

本產品支持標準modbus指令求得平衡，有關詳細的指令生成與解析方式有所應，可根據本文中的寄存器表結合參考《MODBUS協議中文版》（產品相關下載里有） 即可。

本產品同時支持modbus ASCII/RTU 格式面向。

Modbus協議中文版參考：

http://m.mzdunnan.cn.cn/software/software/Modbus%20POLL軟件及使用教程.rar

2今年、Modbus寄存器說明

本控制卡主要為線圈寄存器，主要支持以下指令碼：1合作關系、5真諦所在、15

線圈寄存器地址表：

備注

①：Modbus設備指令支持下列Modbus地址：

00001至09999是離散輸出(線圈)

10001至19999是離散輸入(觸點)

30001至39999是輸入寄存器(通常是模擬量輸入) 40001至49999是保持寄存器(通常存儲設備配置信息)

采用5位碼格式特點，第一個字符決定寄存器類型，其余4個字符代表地址。地址1從0開始意見征詢，如00001對應0000事關全面。

②：波特率數值對應表

③：繼電器狀態，通過30002地址可以查詢製造業，也可以通過00001---00002地址來查詢發展目標奮鬥，但控制只能使用00001---00002地址。

30002地址數據長度為16bit狀態。最多可表示16個繼電器規劃。

對應結果如下：

即 寄存器30009數據 的bit8 與寄存器00001的數據一樣。

同理：光耦輸入也是如此更多的合作機會。寄存器30003的bit8項目、bit9 與寄存器10001、10002都對應到指定的硬件上重要方式。

寄存器地址按照PLC命名規則綜合運用，真實地址為去掉最高位，然后減一增產。

3脫穎而出、指令生成說明

應用舉例及其說明：本機地址除了偏移地址地址之外系統，還有默認的254為廣播地址。當總線上只有一個設備時積極影響，無需關心撥碼開關地址方法，直接使用254地址即可，當總線上有多個設備時通過撥碼開關選擇為不同地址進一步提升，發送控制指令時通過地址區別進行探討。

注意：RS232總線為1對1總線，即總線上只能有兩個設備提供有力支撐，例如電腦與繼電器板卡管理，只有485總線才可以掛載多個設備。

指令可通過“聚英翱翔DAM調試軟件”越來越重要，的調試信息來獲取穩中求進。

指令生成說明：對于下表中沒有的指令，用戶可以自己根據modbus協議生成不折不扣，對于繼電器線圈的讀寫，實際就是對modbus寄存器中的線圈寄存器的讀寫穩定性，上文中已經說明了繼電器寄存器的地址最深厚的底氣，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器1的狀態資源優勢，實際上是對繼電器1對應的線圈寄存器00001的讀寫操作應用擴展。

指令列表

指令詳解

5.1、繼電器輸出

控制1路繼電器（以第一路開為例振奮起來，其他通道參照本例）

發送碼：FE 05 00 00 FF 00 98 35

繼電器卡返回信息：

返回碼：FE 05 00 00 FF 00 98 35

5.2建立和完善、繼電器狀態

查詢2路繼電器

發送碼：FE 01 00 00 00 02 A9 C4

繼電器卡返回信息：

返回碼：FE 01 01 00 61 9C

5.3建設項目、閃開閃閉指令

閃開閃閉指令解析

閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 00 D8

閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62

返回碼：FE 10 00 03 00 02 A5 C7

5.4傳遞、全開全關指令

全開全關指令解析

全開發送碼：FE 0F 00 00 00 02 01 FF D1 D3

全斷發送碼：FE 0F 00 00 00 02 01 00 91 93

全斷全開返回碼：FE 0F 00 00 00 02 C0 05
