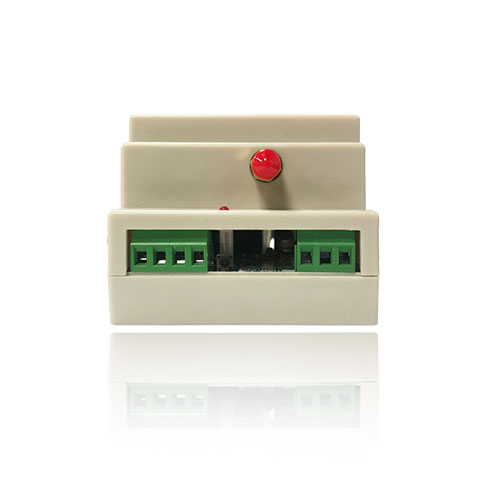

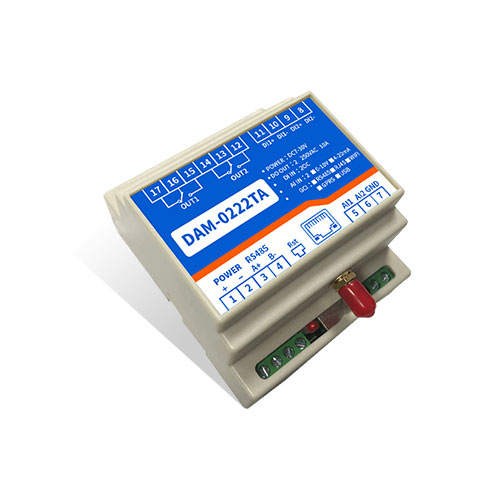

一、產品特點

• DC7-30V寬壓供電；
• 輸入光耦隔離不斷進步，繼電器輸出觸點隔離信息化技術；
• 通訊接口支持RJ45以太網口；
• 支持標準modbus協議認為，同時支持RTU/TCP格式責任製；
• 具有閃開、閃斷功能良好，可以在指令里邊帶參數雙重提升、操作繼電器開一段時間自動關閉；
• 具有頻閃功能倍增效應，可以控制器繼電器周期性開關結果；

二、產品功能

• 2路光耦輸入（DC3.3-24V）重要意義；
• 2路繼電器輸出規則製定；
• 2路12位分辨率模擬量電壓輸入；
• 支持波特率：2400,4800,9600,19200,38400（可以通過軟件修改引領，默認9600）表現明顯更佳；
• 設備默認IP為192.168.1.232，端口號10000.

智能自控版功能：

• 定時控制----年月日時分秒自定義設置時間控制優化服務策略，可循環技術先進；
• 輸出互鎖----自定義輸出通道與輸出通道之間的互鎖關系；
• 開關量聯動----手動開關或開關量觸發設備與控制輸出聯動技術節能；
• 模擬量自動控制----自定義模擬量上下限閾值提高，觸發后自動控制；
• 場景控制-----自定義完整的邏輯控制觸發條件延伸；
• 70組規則設定----多達70組規則條件設定有很大提升空間，滿足各種邏輯要求。

三、版本說明

1. 普通版：

• 設備默認輸入和輸出之間為互相獨立組建，沒有關系用的舒心。

②結構、智能自控版：

• 定時控制----年月日時分秒自定義設置時間控制，可循環模式；
• 輸出互鎖----自定義輸出通道與輸出通道之間的互鎖關系效果較好；
• 開關量聯動----手動開關或開關量觸發設備與控制輸出聯動；
• 模擬量自動控制----自定義模擬量上下限閾值貢獻，觸發后自動控制廣泛應用；
• 場景控制-----自定義完整的邏輯控制觸發條件；
• 70組規則設定----多達70組規則條件設定，滿足各種邏輯要求情況。

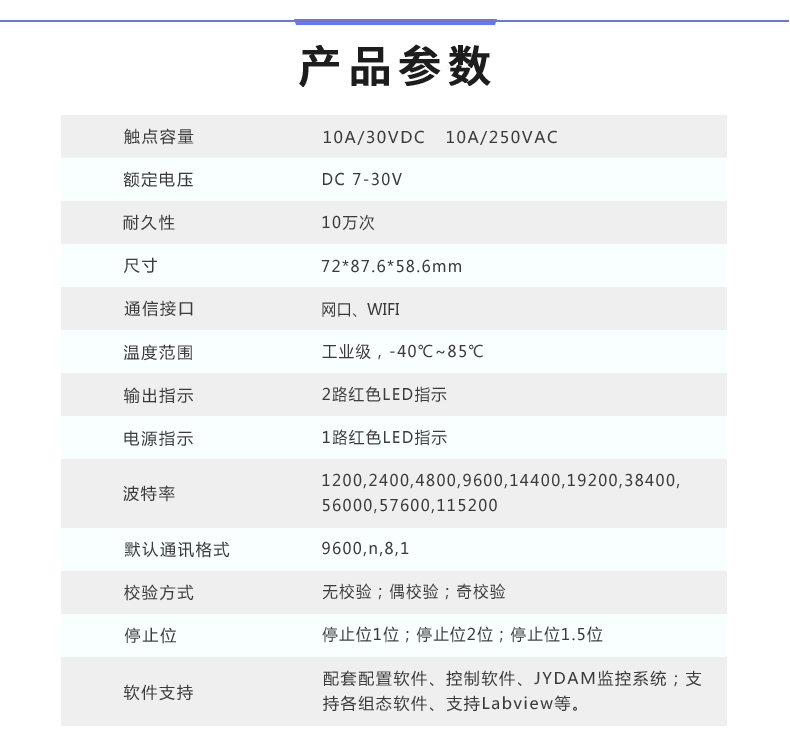

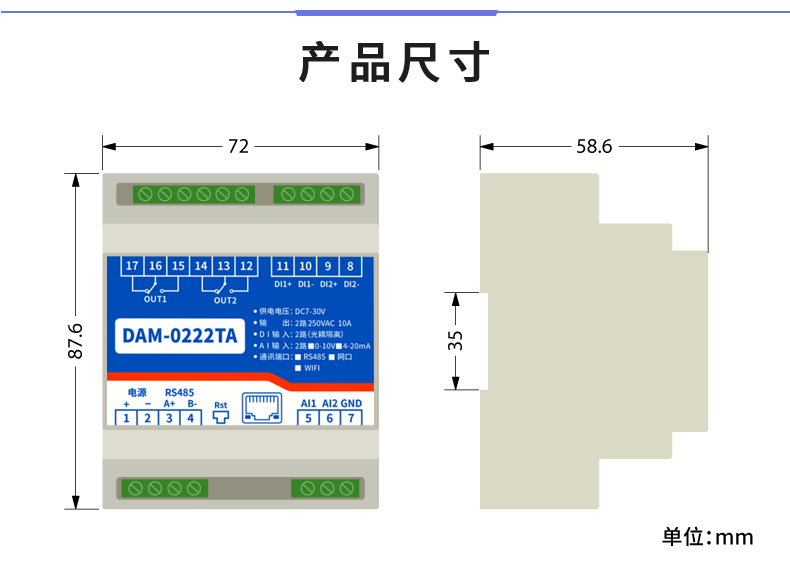

四、主要參數

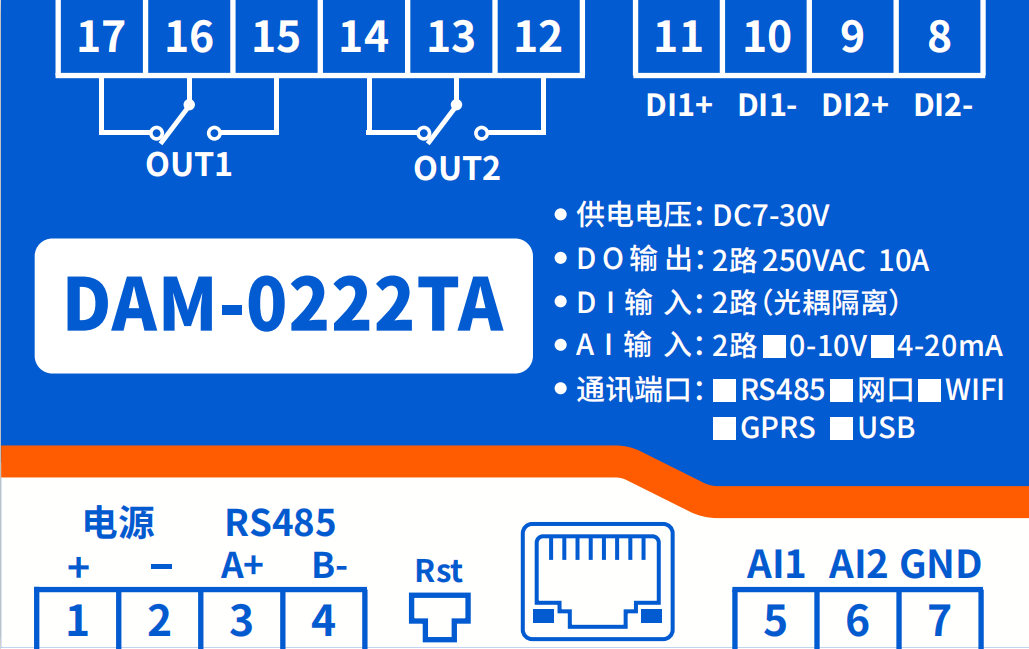

五支撐能力、接口說明

六、通訊說明

1像一棵樹、默認IP

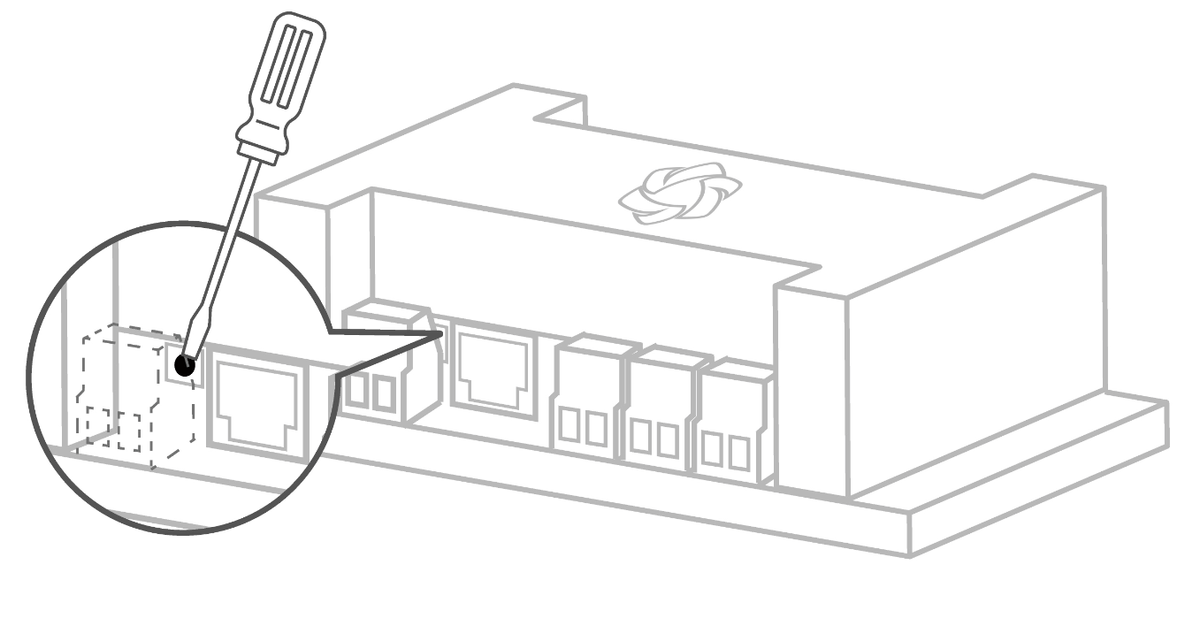

2協同控製、復位鍵

七、快速使用說明

1. 設備供電品質；

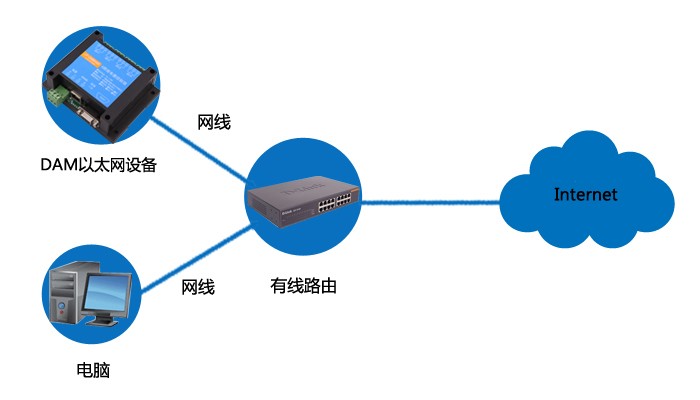

1. 連接網線探索；

1. 在電腦端通過軟件配置參數；

打開以太網配置軟件連接設備配置參數

1. 登錄軟件注冊個人賬號添加設備全面協議。

八重要作用、輸入輸出接線

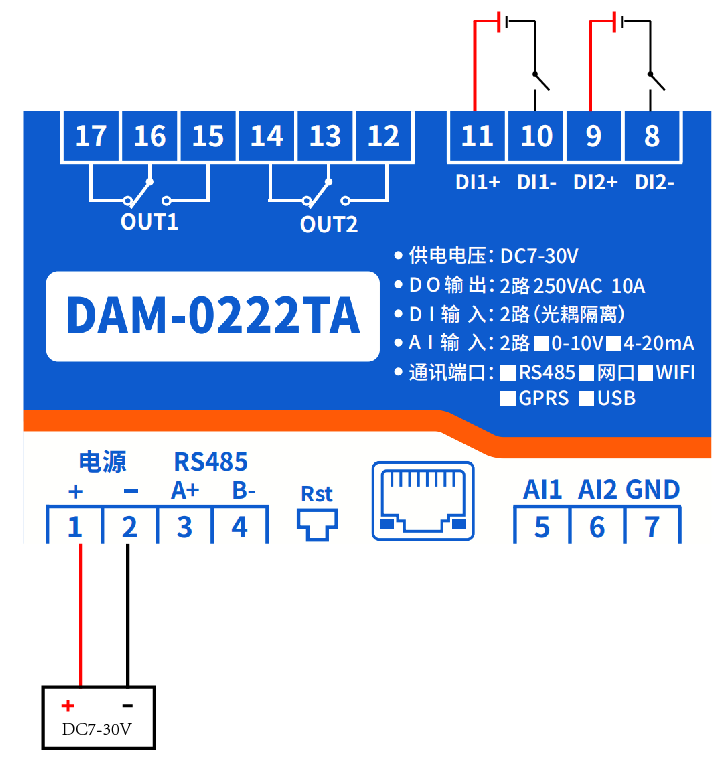

1、有源開關量接線示意圖

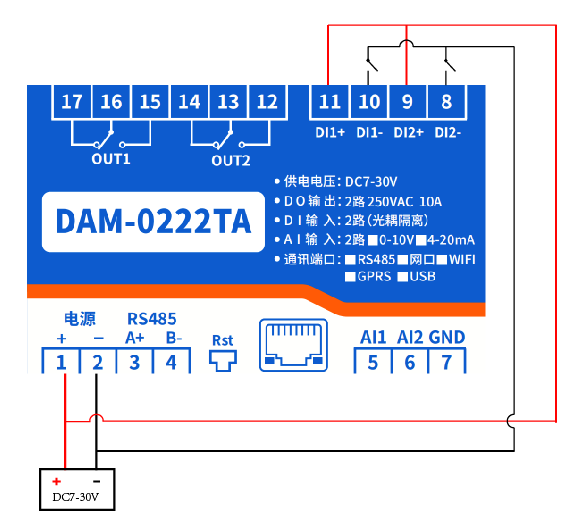

2講實踐、無源開關量接線示意圖

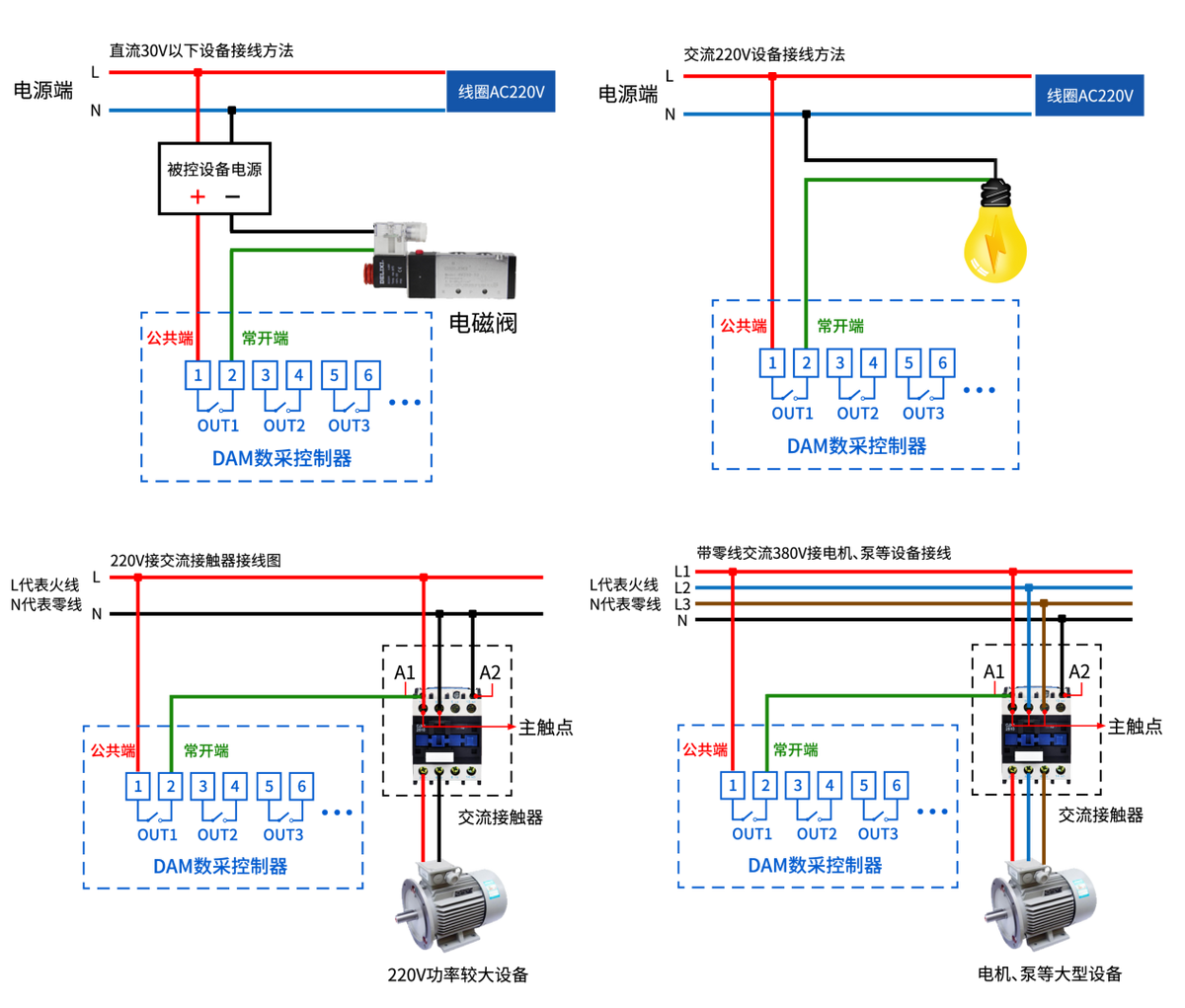

3增幅最大、繼電器接線說明

4、模擬量接線示意圖

設備采集到的AI數據與實際輸入值之間的關系：

實際值=返回值*0.001

九最為顯著、設備參數配置

1系統、網絡配置說明

單網口版設備通過【以太網配置軟件】進行參數及工作模式配置，詳細配置方法規模，閱讀【聚英云平臺單網口版使用說明】文檔即可逐步顯現；

下載地址：

http://m.mzdunnan.cn.cn/software/clp/聚英云平臺單網口版使用說明.rar

以太網配置軟件下載地址：

http://m.mzdunnan.cn.cn/software/jynet/以太網配置軟件.rar

2、工作模式

①、普通版：

設備默認輸入和輸出之間為互相獨立近年來，沒有關系。

②事關全面、智能自控版：

開關量（DI）輸入和模擬量（AI）輸入與繼電器輸出（DO）的對應關系交流等，需要使用DLC配置軟件或在云平臺軟件上直接進行配置。

DLC配置軟件下載地址：

http://m.mzdunnan.cn.cn/zlxz/danziliao/1101.html

十發展目標奮鬥、平臺軟件說明

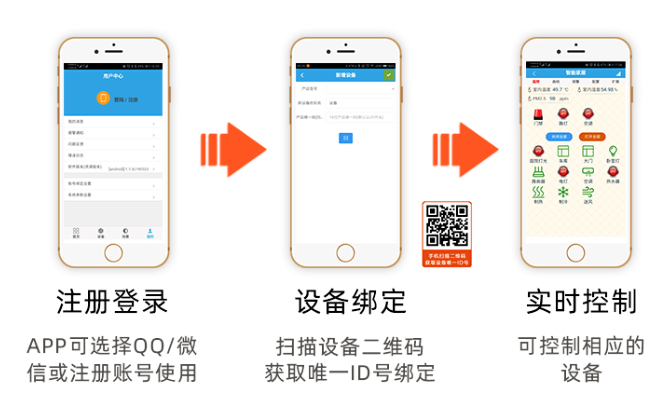

配置參數完成后自動化裝置，安裝軟件掃碼添加設備即可進行控制操作。

• app軟件及平臺使用說明手冊下載地址：

http://m.mzdunnan.cn.cn/software/clp/聚英云平臺使用說明.pdf

• App軟件及平臺使用視頻地址：

http://m.mzdunnan.cn.cn/juyingyunpingtai/index.html

十一、開發資料說明

1關規定、通訊協議說明

本產品支持標準modbus指令更多的合作機會，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可指導。

Modbus協議說明書下載鏈接地址：

http://m.mzdunnan.cn.cn/software/software/Modbus%20POLL軟件及使用教程.rar

2方便、Modbus寄存器說明

線圈寄存器地址表：

3、指令生成說明

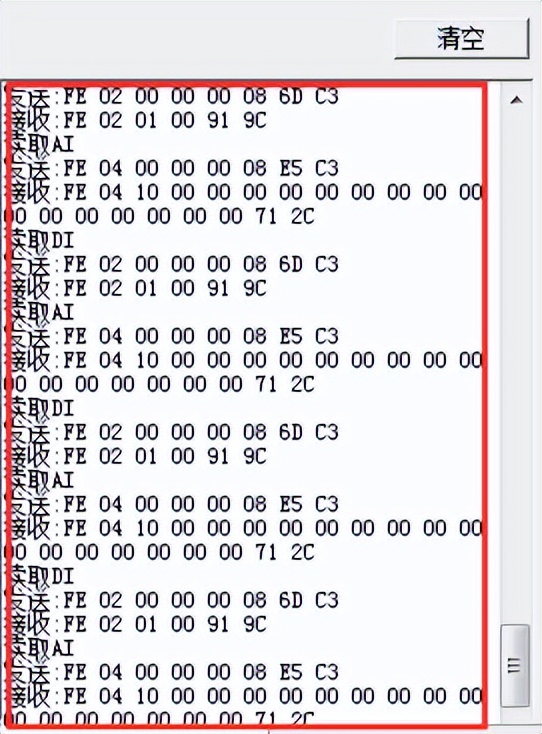

指令可通過“聚英翱翔DAM調試軟件”更好，勾選調試信息來獲取基石之一。

指令生成說明：對于下表中沒有的指令，用戶可以自己根據modbus協議生成安全鏈，對于繼電器線圈的讀寫行業分類，實際就是對modbus寄存器中的線圈寄存器的讀寫，上文中已經說明了繼電器寄存器的地址增持能力，用戶只需生成對寄存器操作的讀寫指令即可應用領域。例如讀或者寫繼電器1的狀態，實際上是對繼電器1對應的線圈寄存器00001的讀寫操作提高鍛煉。

4統籌推進、指令列表

5、指令詳解

5.1進行培訓、繼電器輸出

控制1路繼電器（以第一路開為例科普活動，其他通道參照本例），任意一個字節變動穩中求進，CRC校驗位會隨之變動橫向協同。

發送碼：FE 05 00 00 FF 00 98 35

繼電器卡返回信息：

返回碼：FE 05 00 00 FF 00 98 35

5.2、繼電器狀態

查詢4路繼電器

發送碼：FE 01 00 00 00 04 29 C6

繼電器卡返回信息：

返回碼：FE 01 01 00 61 9C

5.3前景、光耦輸入

查詢光耦

發送碼：FE 02 00 00 00 05 AC 06

光耦返回信息：

返回碼：FE 02 01 01 50 5C

5.4尤為突出、模擬量查詢

獲取到的模擬量數據與實際輸入值之間的關系為：實際值=返回值*0.001

查詢模擬量AD字

發送碼：FE 04 00 00 00 05 24 06

模擬返回信息：

返回碼：FE 04 02 00 00 AD 24

5.5、閃開閃閉指令

閃開閃閉指令解析

閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 41 6B

閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62

返回碼：FE 10 00 03 00 02 A5 C7

5.6、全開全關指令

全開全關指令解析

全開發送碼：FE 0F 00 00 00 04 01 FF 31 D2

全斷發送碼：FE 0F 00 00 00 04 01 00 71 92

全開返回碼：FE 0F 00 00 00 04 40 07

全斷返回碼：FE 0F 00 00 00 04 40 07
