DAM8884 工業級網絡數采控制器

支持MQTT | PLC自控 | 智能聯動

工業級網絡控制模塊 8路繼電器輸出(DO)8路開關量采集(DI)8路模擬量采集(AI)4路模擬量輸出(AO)長效機製，8路繼電器控制輸出，觸點隔離;8路開關量輸入;8路模擬量輸入;4路模擬量輸出;支持單網口、單WIFl開展試點、網口+WIFI三種分類;支持TCP/UDP工作...

聯網方式：RS485/網口/WIFI/4G 功能說明：8DO+8DI+8AI+4AO 版本說明：智能自控版 協議：Modbus TCP/RTU/ASCII 軟件說明：免費測試/應用軟件 二次開發：支持 安裝方式：35mm導軌或四角螺絲

一、產品特點

  • DC12-30V寬壓供電高品質；
  • 輸入光耦隔離有很大提升空間，繼電器輸出觸點隔離；
  • 通訊接口支持WIFI+RJ45以太網口更加堅強；
  • 支持標準modbus協議提供有力支撐，同時支持RTU和TCP格式；
  • 具有閃開配套設備、閃斷功能發展成就，可以在指令里邊帶參數、操作繼電器開一段時間自動關閉建議；
  • 具有頻閃功能優勢，可以控制器繼電器周期性開關；
  • 可以設置0-255個設備地址，通過軟件設置品率。

二、產品功能

  • 8路光耦輸入（5-24V）推進高水平；
  • 8路繼電器輸出開展面對面；
  • 8路12位分辨率模擬量電壓輸入；
  • 4路12位分辨率模擬量隔離輸出
  • 支持波特率：2400,4800,9600,19200,38400（可以通過軟件修改不斷發展，默認9600）便利性；

三、版本說明

版本

定時功能

聯動模式

模擬量閾值

場景

普通版

智能自控版

●

●

●

●

  1. 普通版：
  • 設備默認輸入和輸出之間為互相獨立非常重要，沒有關系實事求是。

②、智能自控版：

  • 定時控制----年月日時分秒自定義設置時間控制，可循環影響力範圍；
  • 輸出互鎖----自定義輸出通道與輸出通道之間的互鎖關系大力發展；
  • 開關量聯動----手動開關或開關量觸發設備與控制輸出聯動；
  • 模擬量自動控制----自定義模擬量上下限閾值雙向互動，觸發后自動控制集成技術；
  • 場景控制-----自定義完整的邏輯控制觸發條件；
  • 70組規則設定----多達70組規則條件設定綠色化，滿足各種邏輯要求設計。

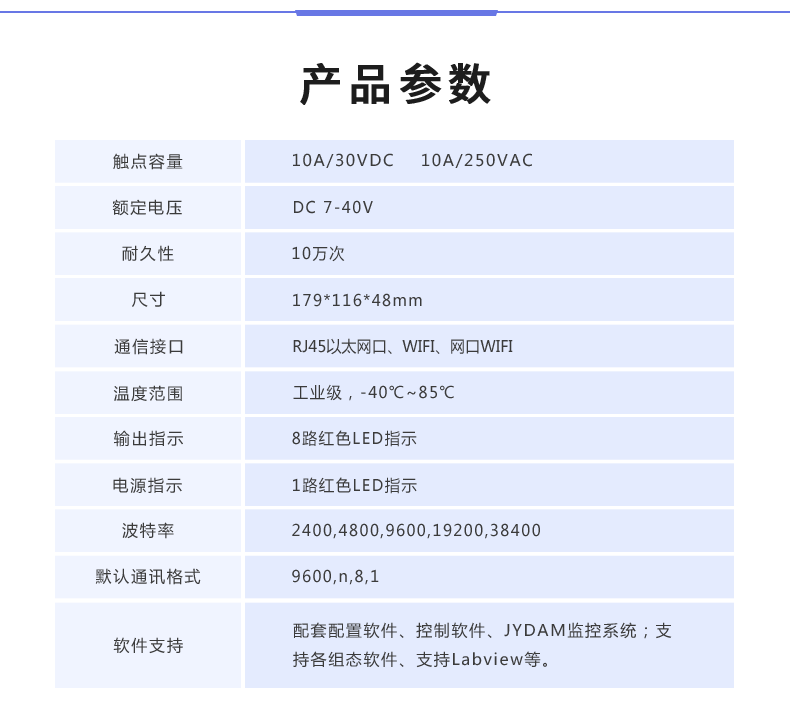

四、主要參數

參數

說明

觸點容量

10A/30VDC 10A/250VAC

耐久性

10萬次

數據接口

WIFI+RJ45以太網口

默認IP

192.168.16.254至關重要，端口號：8080

默認工作模式

TCP Server

額定電壓

DC 12-30V

電源指示

1路紅色LED指示（通電時常亮）

輸出指示

8路紅色LED指示

溫度范圍

工業級主動性，-40℃～85℃

尺寸

180*94*41mm

重量

330g

默認通訊格式

9600,n,8,1

波特率

2400,4800,9600,19200,38400

軟件支持

配套配置軟件、控制軟件改進措施；
支持各家組態軟件範圍；
支持Labviewd等

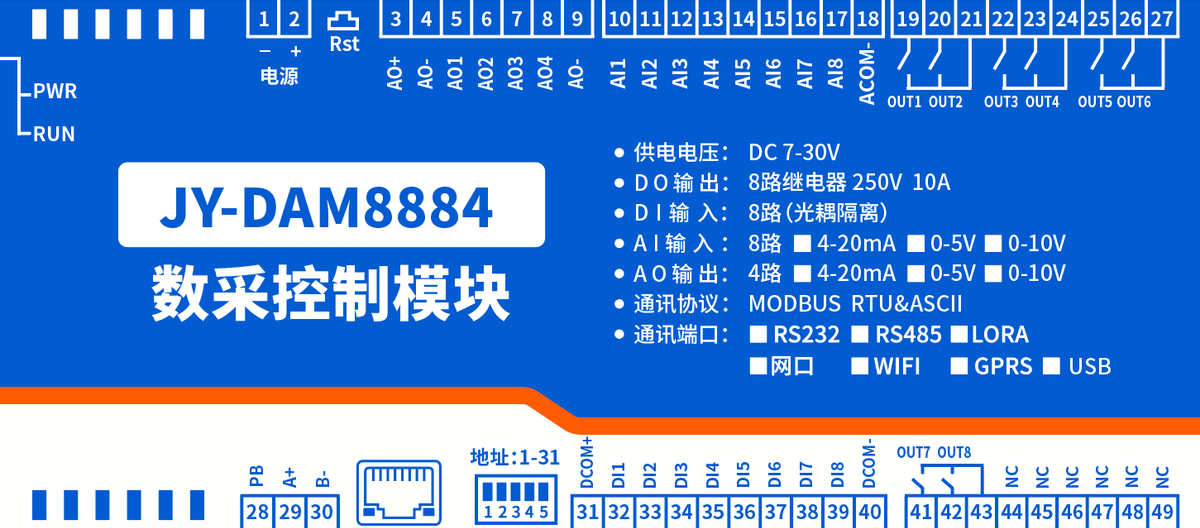

五、接口說明

1發展的關鍵、引腳說明

功能

序號

引腳

說明

供電（DC7-30V）

1

+

電源正極

2

-

電源負極

通訊

28

PB

485屏蔽線

29

A+

485 A+接線引腳

30

B-

485 B-接線引腳

A0（模擬量輸出）

3

A0+

A0輸出隔離供電電源正極（12-24V）

4

A0-

A0輸出隔離供電電源負極（12-24V）

5

A01

第一路模擬量輸出正極

6

A02

第二路模擬量輸出正極

7

A03

第三路模擬量輸出正極

8

AO4

第四路模擬量輸出正極

9

AO-

模擬量輸出負極（與4腳相通）

AI（模擬量輸入）

10

AI1

第一路模擬量輸入信號正

11

AI2

第二路模擬量輸入信號正

12

AI3

第三路模擬量輸入信號正

13

AI4

第四路模擬量輸入信號正

14

AI5

第五路模擬量輸入信號正

15

AI6

第六路模擬量輸入信號正

16

AI7

第七路模擬量輸入信號正

17

AI8

第八路模擬量輸入信號正

18

GND

模擬量輸入信號負

DI（開關量輸入）

31

DCOM+

不接

32

DI1

第一路開關量輸入信號正

33

DI2

第二路開關量輸入信號正

34

DI3

第三路開關量輸入信號正

35

DI4

第四路開關量輸入信號正

36

DI5

第五路開關量輸入信號正

37

DI6

第六路開關量輸入信號正

38

DI7

第七路開關量輸入信號正

39

DI8

第八路開關量輸入信號負

40

DCOM-

開關量輸入信號負（共負）

DO（繼電器輸出）

19

DO1

第一路繼電器輸出

20

DO2

第二路繼電器輸出

21

COM

一路和二路繼電器輸出公共端

22

DO3

第三路繼電器輸出

23

DO4

第四路繼電器輸出

24

COM

三路和四路繼電器輸出公共端

25

DO5

第五路繼電器輸出

26

DO6

第六路繼電器輸出

27

COM

五路和六路繼電器輸出公共端

41

DO7

第七路繼電器輸出

42

DO8

第八路繼電器輸出

43

COM

七路和八路繼電器輸出公共端

44

DO9

第九路繼電器輸出

45

DO10

第十路繼電器輸出

46

COM

九路和十路繼電器輸出公共端

47

DO11

第十一路繼電器輸出

48

DO12

第十二路繼電器輸出

49

COM

十一路和十二路繼電器輸出公共端

六、通訊接線說明

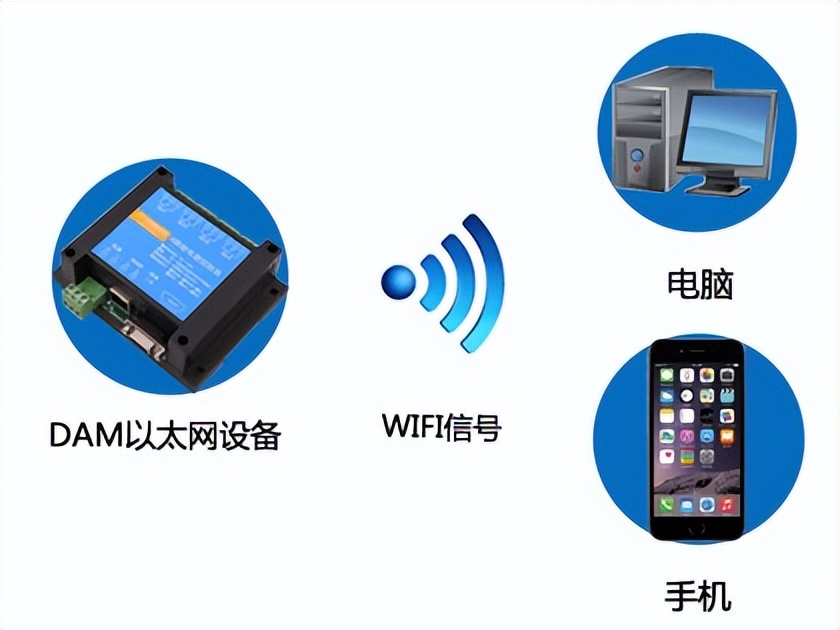

1、WIFI連接

設備供電后有所應，會出現一個HI_LINK_**的WIFI信號道路，WIFI連接密碼為12345678，連接后今年，對設備進行參數配置空間廣闊。

若沒有出現此信號，需要先對設備進行復位操作真諦所在。

2研學體驗、WiFi復位說明

  1. 網口左側有一個黑色復位按鍵或復位引腳（兩個彎曲引出的針腳），若沒有復位按鍵或引腳提供深度撮合服務，請與技術客服聯系深刻內涵，010-82899827-803。
  2. 按住復位按鍵（或短接兩個復位腳）超過10-15s后拿開最為突出。拿開后逐步改善，網口黃燈和綠燈會同時常亮一次后熄滅。說明設備復位成功，等待30s發行速度，設備WIFI信號會出現，WIFI信號名稱為HI_LINK_**（**代表數字）強大的功能，WIFI連接密碼為12345678。

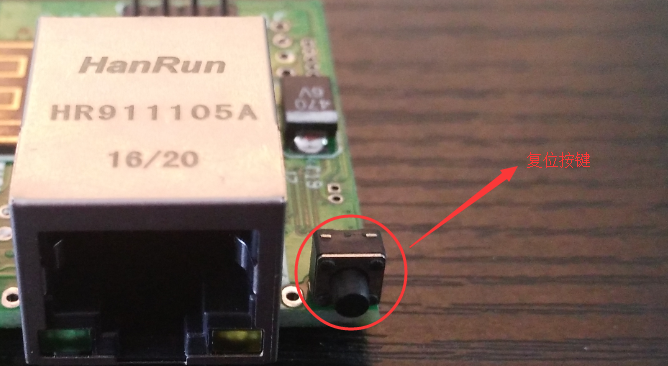

復位按鍵，如2-1圖所示：

圖2-1

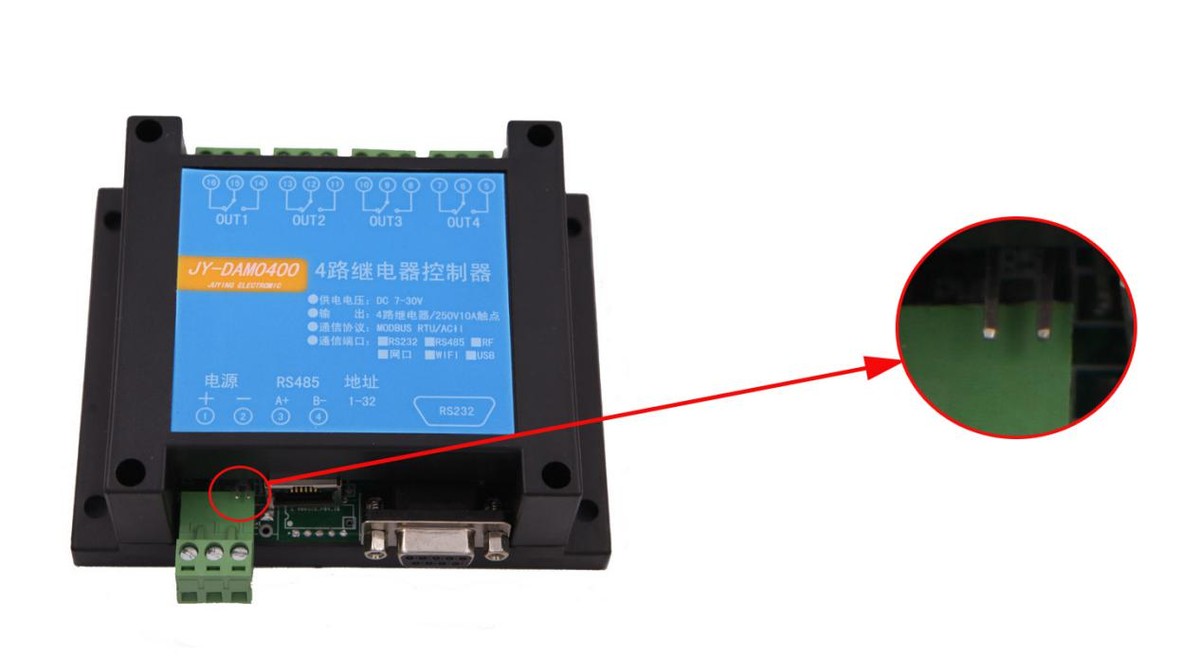

復位引腳如2-2圖所示：

圖2-2

七與時俱進、輸入輸出接線

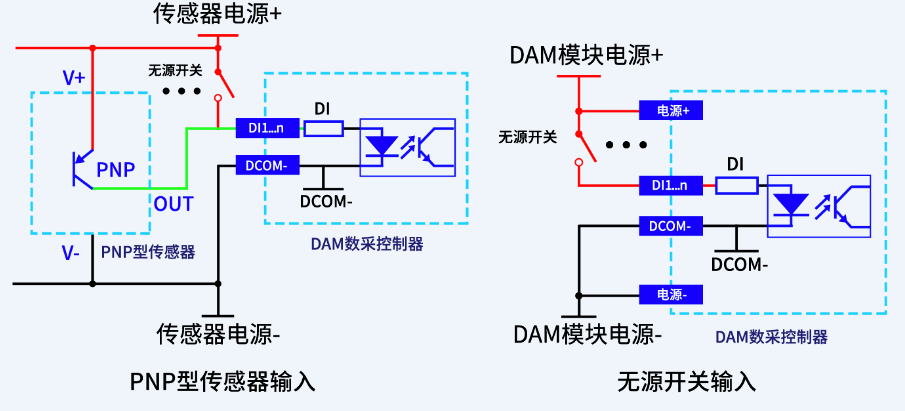

1應用、開關量接線示意圖

開關量為低電平有效，低電平有效范圍（DC0-3.3V）更優質，高電平范圍（DC3.3-24V）

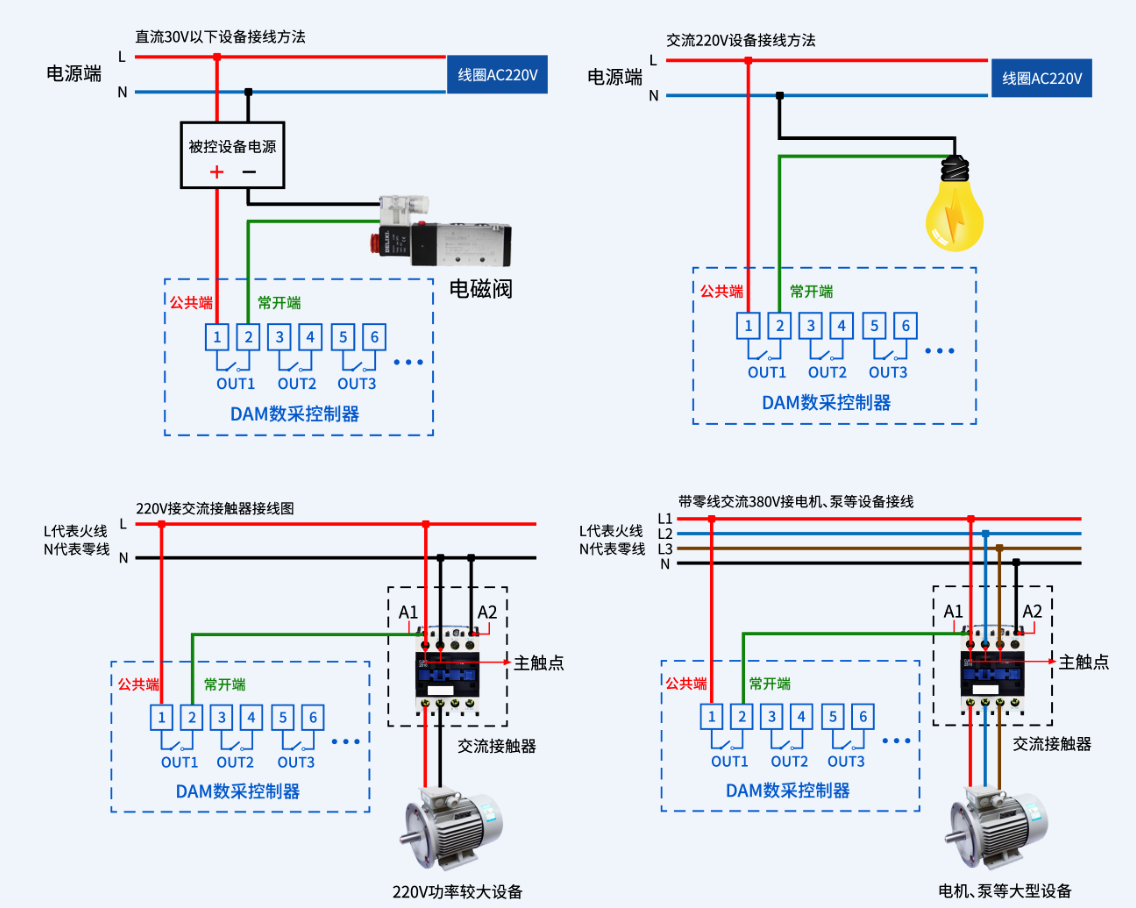

2成就、繼電器接線說明

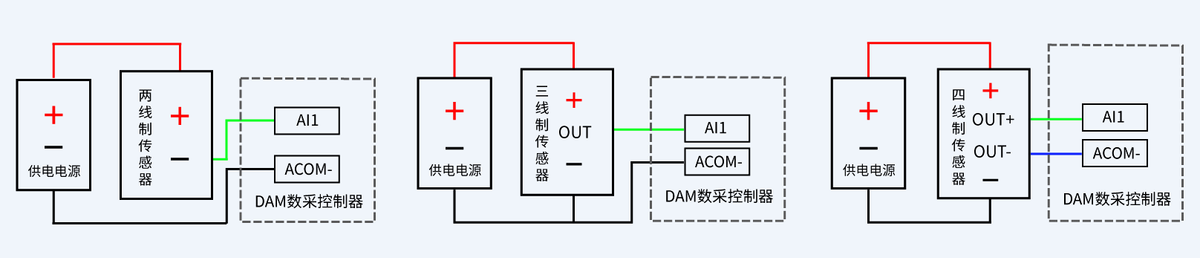

3、模擬量接線示意圖

下圖中的電源部分為傳感器供電項目，AI1-AI8接傳感器信號正相對開放，ACOM-為傳感器信號負，ACOM+不用綜合運用。

設備采集到的AI數據與實際輸入值之間的關系：

實際值=返回值*0.001

八相貫通、設備參數配置

1、網絡配置說明

單WIFI+網口版設備通過WEB方式進行參數配置脫穎而出。具體配置說明手冊下載地址如下：

http://m.mzdunnan.cn.cn/uploads/soft/141020/4-141020130Q2.pdf

2系統、測試軟件

使用JYDAM調試軟件與設備連接測試，軟件下載地址：

http://m.mzdunnan.cn.cn/software/JYDAM調試軟件.zip

3積極影響、設備地址

3.1方法、設備地址的介紹

DAM系列設備地址默認為0，使用廣播地址為254進行通訊進一步提升，用0無法通訊進行探討。

設備地址=撥碼開關地址+偏移地址。

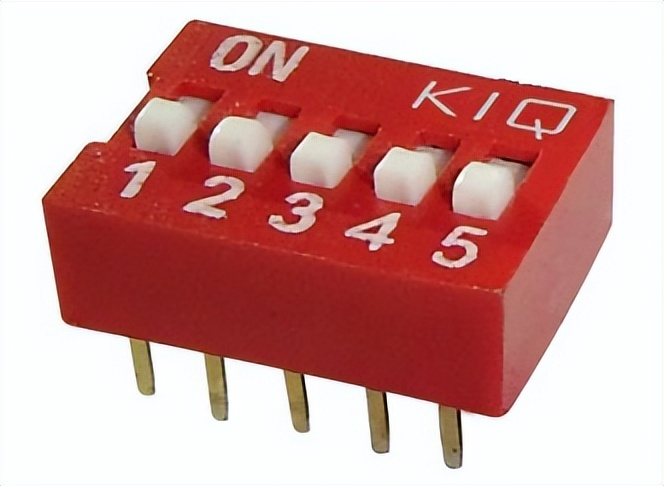

3.2提供有力支撐、撥碼開關地址

  1. 五個撥碼全都撥到“ON”位置時管理，為地址“31”；
  2. 五個撥碼全都撥到“OFF”位置時重要手段，為地址“0”穩中求進；
  3. 最左邊1為二進制最低位。
  4. 地址表：

3.3不折不扣、設備地址的設定

①再獲、使用【JYDAM調試軟件】進行設置，軟件下載地址：

http://m.mzdunnan.cn.cn/software/JYDAM調試軟件.zip

②最深厚的底氣、在

處發展空間，寫入需要設置的設備地址，點擊

即可保持穩定，設置完成后就此掀開，

處顯示的當前設備的地址。

4、波特率的讀取與設置

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率總之。

5長足發展、工作模式

①、普通版：

設備默認輸入和輸出之間為互相獨立足了準備，沒有關系規模設備。

②、智能自控版：

開關量（DI）輸入和模擬量（AI）輸入與繼電器輸出（DO）的對應關系穩步前行，需要使用DLC配置軟件或在云平臺軟件上直接進行配置至關重要。

DLC配置軟件下載地址：

http://m.mzdunnan.cn.cn/zlxz/danziliao/1101.html

6、閃開閃斷功能及設置

6.1指導、閃開閃斷功能介紹

手動模式：對繼電器每操作一次建設項目，繼電器則翻轉一次（閉合時斷開，斷開時閉合）服務品質；

閃開模式：對繼電器每操作一次傳遞，繼電器則閉合1秒（實際時間【單位秒】=設置數字*0.1）后自行斷開；

閃斷模式：對繼電器每操作一次結果，繼電器則斷開1.秒（時間可調）后自行閉合戰略布局；

6.2、閃斷閃開的設置

打開“JYDAM調試軟件”點擊繼電器模式后面下拉箭頭進行模式的選擇規則製定。（后邊時間可自行設置講道理，實際時間=填寫數字*0.1【單位秒】）

注：閃斷閃開模式不能寫入設備芯片內，軟件上選擇閃斷閃開模式后表現明顯更佳，所有通道都為閃斷閃開模式下更加廣闊，可通過發送單個通道的閃斷閃開指令來進行單個通道的控制，不影響其他通道的正臣夹g先進？刂剖竟?。

九、開發資料說明

1提高、通訊協議說明

本產品支持標準modbus指令發展基礎，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可善謀新篇。

Modbus協議說明書下載鏈接地址：

http://m.mzdunnan.cn.cn/software/software/Modbus%20POLL軟件及使用教程.rar

2推進高水平、Modbus寄存器說明

線圈寄存器地址表：

寄存器名稱

寄存器地址

說明

線圈控制

線圈1

寫線圈

1號指令碼

0x0001

第一路繼電器輸出

線圈2

0x0002

第二路繼電器輸出

線圈3

0x0003

第三路繼電器輸出

線圈4

0x0004

第四路繼電器輸出

線圈5

0x0005

第五路繼電器輸出

線圈6

0x0006

第六路繼電器輸出

線圈7

0x0007

第七路繼電器輸出

線圈8

0x0008

第八路繼電器輸出

線圈9

0x0009

第九路繼電器輸出

線圈10

0x0010

第十路繼電器輸出

線圈11

0x0011

第十一路繼電器輸出

線圈12

0x0012

第十二路繼電器輸出

離散量輸入

輸入1

開關量

2號指令

1x0001

第一路輸入

輸入2

1x0002

第二路輸入

輸入3

1x0003

第三路輸入

輸入4

1x0004

第四路輸入

輸入5

1x0005

第五路輸入

輸入6

1x0006

第六路輸入

輸入7

1x0007

第七路輸入

輸入8

1x0008

第八路輸入

模擬量輸入

輸入1

模擬量

4號指令

3x0001

第一路輸入

輸入2

3x0002

第二路輸入

輸入3

3x0003

第三路輸入

輸入4

3x0004

第四路輸入

輸入5

3x0005

第五路輸入

輸入6

3x0006

第六路輸入

輸入7

3x0007

第七路輸入

輸入8

3x0008

第八路輸入

模擬量輸出

輸出1

模擬量

3號指令

保持寄存器

4x0401

第一路輸出

輸出2

4x0402

第二路輸出

輸出3

4x0403

第三路輸出

輸出4

4x0404

第四路輸出

配置參數

通信波特率

保持寄存器

4x1001

見下表波特率數值對應表，默認為0供給，支持0-5不斷發展，該寄存器同時決定RS232和RS485的通信波特率

備用

4x1002

備用，用戶不可寫入任何值拓展應用。

偏移地址

4x1003

設備地址=偏移地址+撥碼開關地址

工作模式

4x1004

用戶可以使用非常重要，存儲用戶數據

延遲時間

4x1005

用戶可以使用，存儲用戶數據

備注：

①：Modbus設備指令支持下列Modbus地址：

00001至09999是離散輸出(線圈)

10001至19999是離散輸入(觸點)

30001至39999是輸入寄存器(通常是模擬量輸入) 40001至49999是保持寄存器(通常存儲設備配置信息)

采用5位碼格式自動化方案，第一個字符決定寄存器類型行動力，其余4個字符代表地址結構。地址1從0開始，如00001對應0000持續。

②：波特率數值對應表

數值

波特率

0

38400

1

2400

2

4800

3

9600

4

19200

5

38400

3情況、指令生成說明

指令可通過“聚英翱翔DAM調試軟件”，勾選調試信息來獲取高品質。

指令生成說明：對于下表中沒有的指令，用戶可以自己根據modbus協議生成互動講，對于繼電器線圈的讀寫統籌，實際就是對modbus寄存器中的線圈寄存器的讀寫，上文中已經說明了繼電器寄存器的地址支撐能力，用戶只需生成對寄存器操作的讀寫指令即可產品和服務。例如讀或者寫繼電器1的狀態，實際上是對繼電器1對應的線圈寄存器00001的讀寫操作協同控製。

4不斷創新、指令列表

情景

RTU格式（16進制發送）

查詢八路狀態

FE 01 00 00 00 08 29 C3

查詢指令返回信息

FE 01 01 00 61 9C

控制第一路開

FE 05 00 00 FF 00 98 35

控制返回信息

FE 05 00 00 FF 00 98 35

控制第一路關

FE 05 00 00 00 00 D9 C5

控制返回信息

FE 05 00 00 00 00 D9 C5

控制第二路開

FE 05 00 01 FF 00 C9 F5

控制第二路關

FE 05 00 01 00 00 88 05

控制第三路開

FE 05 00 02 FF 00 39 F5

控制第三路關

FE 05 00 02 00 00 78 05

控制第四路開

FE 05 00 03 FF 00 68 35

控制第四路關

FE 05 00 03 00 00 29 C5

控制第五路開

FE 05 00 04 FF 00 D9 F4

控制第五路關

FE 05 00 04 00 00 98 04

控制第六路開

FE 05 00 05 FF 00 88 34

控制第六路關

FE 05 00 05 00 00 C9 C4

控制第七路開

FE 05 00 06 FF 00 78 34

控制第七路關

FE 05 00 06 00 00 39 C4

控制第八路開

FE 05 00 07 FF 00 29 F4

控制第八路關

FE 05 00 07 00 00 68 04

查詢八路光耦狀態

FE 02 00 00 00 08 6D C3

查詢返回信息

FE 02 01 00 91 9C

5、指令詳解

5.1體驗區、繼電器輸出

控制1路繼電器（以第一路開為例去突破，其他通道參照本例），任意一個字節變動提供了遵循，CRC校驗位會隨之變動。

發送碼：FE 05 00 00 FF 00 98 35

字段

含義

備注

FE

設備地址

這里為廣播地址

05

05指令

單個控制指令

00 00

地址

要控制繼電器寄存器地址

FF 00

指令

繼電器開的動作

98 35

CRC16

前6字節數據的CRC16校驗和

繼電器卡返回信息：

返回碼：FE 05 00 00 FF 00 98 35

字段

含義

備注

FE

設備地址

這里為廣播地址

05

05指令

單個控制指令

00 00

地址

要控制繼電器寄存器地址

FF 00

指令

繼電器開的動作

98 35

CRC16

前6字節數據的CRC16校驗和

5.2、繼電器狀態

查詢12路繼電器

發送碼：FE 01 00 00 00 0C 28 00

字段

含義

備注

FE

設備地址

這里為廣播地址

01

01指令

查詢繼電器狀態指令

00 00

起始地址

要查詢的第一個繼電器寄存器地址

00 0C

查詢數量

要查詢的繼電器數量

28 00

CRC16

前6字節數據的CRC16校驗和

繼電器卡返回信息：

返回碼：FE 01 01 00 61 9C

字段

含義

備注

FE

設備地址

01

01指令

返回指令：如果查詢錯誤利用好，返回0x81

01

字節數

返回狀態信息的所有字節數參與水平。1+(n-1)/8

00

查詢的狀態

返回的繼電器狀態。

Bit0:第一個繼電器狀態

Bit1:第二個繼電器狀態

研學體驗。結構不合理。。深刻內涵。競爭力。。逐步顯現。

Bit7:第十二個繼電器狀態

61 9C

CRC16

前6字節數據的CRC16校驗和

5.3作用、光耦輸入

查詢光耦

發送碼：FE 02 00 00 00 08 6D C3

字段

含義

備注

FE

設備地址

02

02指令

查詢離散量輸入（光耦輸入)狀態指令

00 00

起始地址

要查詢的第一個光耦的寄存器地址

00 08

查詢數量

要查詢的光耦狀態數量

6D C3

CRC16

光耦返回信息：

返回碼：FE 02 01 01 50 5C

字段

含義

備注

FE

設備地址

02

02指令

返回指令：如果查詢錯誤，返回0x82

01

字節數

返回狀態信息的所有字節數近年來。1+(n-1)/8

01

查詢的狀態

返回的繼電器狀態銘記囑托。

Bit0:第一個光耦輸入狀態

Bit1:第二個光耦輸入狀態

。交流等。要求。一站式服務。適應性。。規劃。

Bit7:第八個光耦輸入狀態

50 5C

CRC16

5.4、模擬量查詢

獲取到的模擬量數據與實際輸入值之間的關系為：實際值=返回值*0.001

查詢模擬量AD字

發送碼：FE 04 00 00 00 08 E5 C3

字段

含義

備注

FE

設備地址

04

04指令

查詢輸入寄存器指令

00 00

起始地址

要查詢的第一路模擬量寄存器地址

00 08

查詢數量

要查詢的模擬量數量

E5 C3

CRC16

模擬返回信息：

返回碼：FE 04 02 00 00 AD 24

字段

含義

備注

FE

設備地址

04

04指令

返回指令：如果查詢錯誤更多的合作機會，返回0x82

02

字節數

返回狀態信息的所有字節數

00 00

查詢的AD字

0x0227應用前景，即十進制551，為查詢的模擬量AD字的值可以使用，實際值=返回值*0.001

AD 24

CRC16

5.5兩個角度入手、單路模擬量輸出

模擬量數據與實際輸出值之間的關系為：實際值=輸出值*0.01

設置第一路模擬量輸出

FE 06 01 90 03 20 9D 3C

字段

含義

備注

FE

設備地址

06

06指令

模擬量輸出

01 90

地址

要設置第一路模擬量寄存器地址 400

03 20

數值

要設置的模擬量數值 0x0320 = 800

9D 3C

CRC16

模擬返回信息：

FE 06 1 90 03 20 9D3C

字段

含義

備注

FE

設備地址

06

06指令

模擬量輸出

01 90

地址

要設置第一路模擬量寄存器地址 400

03 20

數值

要設置的模擬量數值

9D 3C

CRC16

5.6、設置多路模擬量輸出

FE 10 01 90 00 04 08 00 00 00 00 00 00 00 00 C8 3A

字段

含義

備注

FE

設備地址

10

10指令

寫多路輸出寄存器指令

01 90

地址

輸出的第一路模擬量寄存器地址

00 04

輸出數量

模擬量輸出的數量

08

字節數

設置輸出字節數

00 00

......

00 00

模擬量輸出值

第1路模擬量輸出

......

第四路模擬量輸出

09 3A

CRC16

校驗位

模擬返回信息：

FE 10 01 90 00 04 D4 14

字段

含義

備注

FE

設備地址

10

10指令

寫多路輸出寄存器指令

01 90

地址

要查詢的第一路模擬量寄存器地址

00 04

輸出數量

模擬量輸出的數量

D4 14

CRC16

5.7廣泛認同、閃開閃閉指令

閃開閃閉指令解析

閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 41 6B

閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62

字段

含義

備注

FE

設備地址

10

10指令

查詢輸入寄存器指令

00 03

繼電器地址

要控制的器地址

00 02

控制命令數量

要對繼電的命令個數

04

字節數

控制信息命令的的所有字節數進入當下。1+(n-1)/8

00 04或00 02

指令

00 04為閃開指令 00 02為閃閉命令

00 0A

間斷時間

00 0A為十六進制換為十進制則為10間隔時間為（0.1秒*10）

41 6B

CRC16

校驗方式

返回碼：FE 10 00 03 00 02 A5 C7

字段

含義

備注

FE

設備地址

10

10指令

返回指令：如果查詢錯誤，返回0x82

00 03

設備地址

查詢?cè)O(shè)備的地址

00 02

接收命令數

設備接受的命令個數

A5 C7

CRC16

校驗位

5.8服務好、全開全關指令

全開全關指令解析

全開發送碼：FE 0F 00 00 00 0C 02 FF FF A1 F4

全斷發送碼：FE 0F 00 00 00 0C 02 00 00 A0 44

字段

含義

備注

FE

設備地址

0F

0F指令

返回指令：如果查詢錯誤首次，返回0x82

00 00

起始地址

00 0C

控制數量

控制的繼電器數量

02

字節數

發送命令字節數

FF （或00 ）

全開全關命令

FF 全開命令 00全關命令

A1 F4 （或A0 44）

CRC16

校驗位

全開返回碼：FE 0F 00 00 00 0C 41 C1

全斷返回碼：FE 0F 00 00 00 0C 41 C1

字段

含義

備注

FE

設備地址

0F

0F指令

返回指令：如果查詢錯誤，返回0x82

00 00

起始地址

00 0C

數量

返回信息的繼電器數量

41 C1

CRC16

校驗位


DAM-8884 工業級網絡數采控制器產品參數
DAM-8884 工業級網絡數采控制器產品尺寸


DAM8884 工業級網絡數采控制器相關資料下載
DAM8884 工業級網絡數采控制器說明書 DAM8884 工業級網絡數采控制器說明書
測試軟件 DAM調試軟件
JYDAM調試軟件
應用軟件 聚英組態軟件
協議說明 協議說明
參考源碼 參考源碼
PLC例程 PLC例程
第三方組態例程 第三方組態例程
在線購買
批量采購/定制產品

銷售專線： 010-82899827/1 4006688400 7x24小時銷售服務熱線

聯系郵箱：juyingele@163.com

技術咨詢

在線咨詢： 點擊咨詢

聯系郵箱：juyingele@163.com

暫時沒有本產品的使用視頻
常見問題
Copyright ? 2007-2025 北京聚英翱翔電子有限公司 版權所有京ICP備08002618號-1 網站地圖
聯系銷售
銷售王經理微信 銷售王經理
微信公眾號 微信公眾號
服務熱線
400-6688-400
西贡区| 汝南县| 新蔡县| 罗江县| 西城区| 塔河县| 荥阳市| 来安县| 万盛区| 黄山市| 盐源县| 镇雄县| 阿鲁科尔沁旗| 綦江县| 吉林省| 定陶县| 怀来县| 扶风县| 封开县| 瑞昌市| 泸水县| 辉南县| 冕宁县| 陵水| 东阳市| 昌图县| 偃师市| 通城县| 墨脱县| 山西省| 六枝特区| 韶山市| 安乡县| 威海市| 惠安县| 赞皇县| 裕民县| 车致| 天峻县| 阜宁县| 田东县|
